一、原理图高亮显示
1、ALT键+鼠标左键；
2、双击原理图取消高亮在这里插入图片描述
二、PCB显示高亮
1、鼠标放到想要高亮的线，那么这条线就会高亮；
三、原理图到PCB
1、单机原理图中的元器件，PCB图中就会高亮
四、PCB图到原理图
1、工具–》探针；
五、清除高亮的几种方法：
1、ctrl+shift+c；

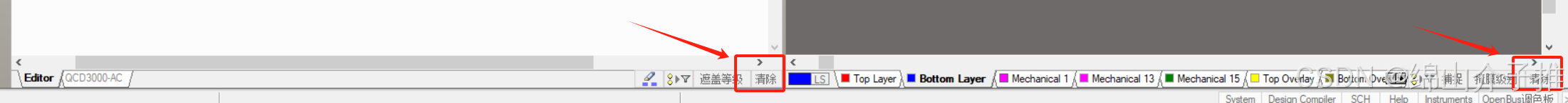

2、点击原理图或PCB图右下角的清除也可以
在这里插入图片描述
