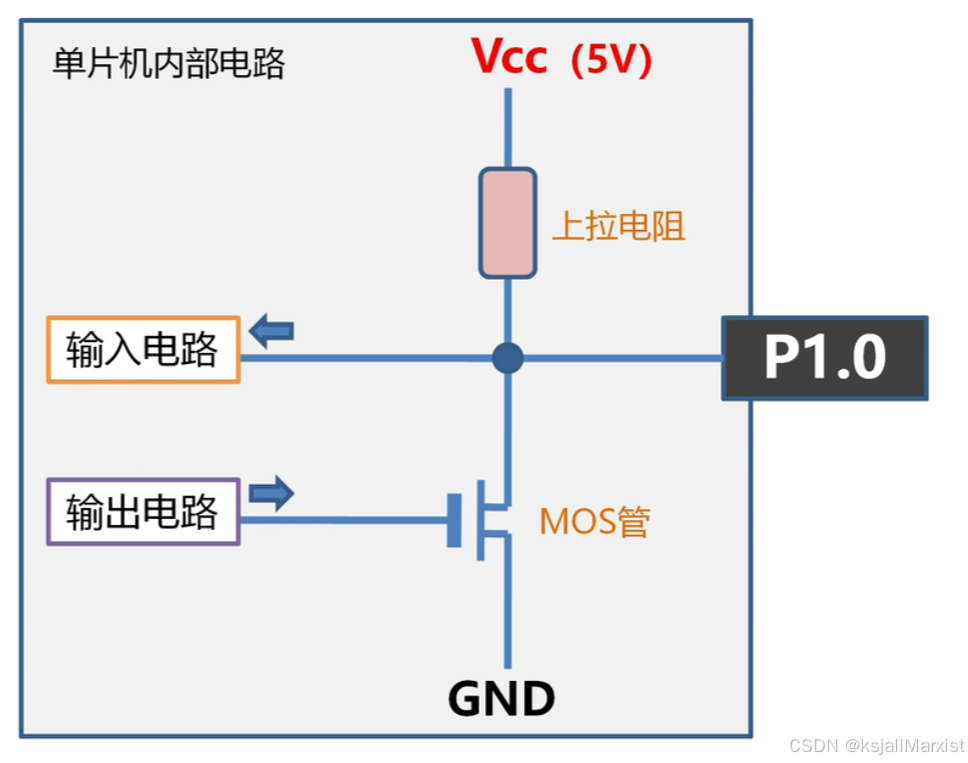

标准双向输入输出模式

这是最原始的io模式，可以在一个端口上实现输入和输出两种模式。

配置为输入模式时，mos管断开，外部电平输入会直接写到sfr中，通过读取sfr中的数据即可快速获得输入的数据。

配置为输出模式时，当mos管断开，p1.0输出被5v拉高，输出高电平；当mos管接通时，p1.0输出低电平。

---

开漏模式

要想记住并理解这个模式，首先需要学习的是开漏的含义。

开漏其实是一个简称，全称为开放mos管漏极的模式。本来mos管的漏极是要接在一个5v上的（标准模式），但是现在将其这个5v的上拉给取消掉，这样就可以在芯片的外部添加一个任意电压的上拉，此时这个端口的输出电压就可以是任意值。

这样做的好处是，可以通过io口实现较高电压的输出，用于供给高压电路。

将mos管导通即为上图的情况，如果mos管关断，那么就可以输出一个12v的电压给到控制电路。

---

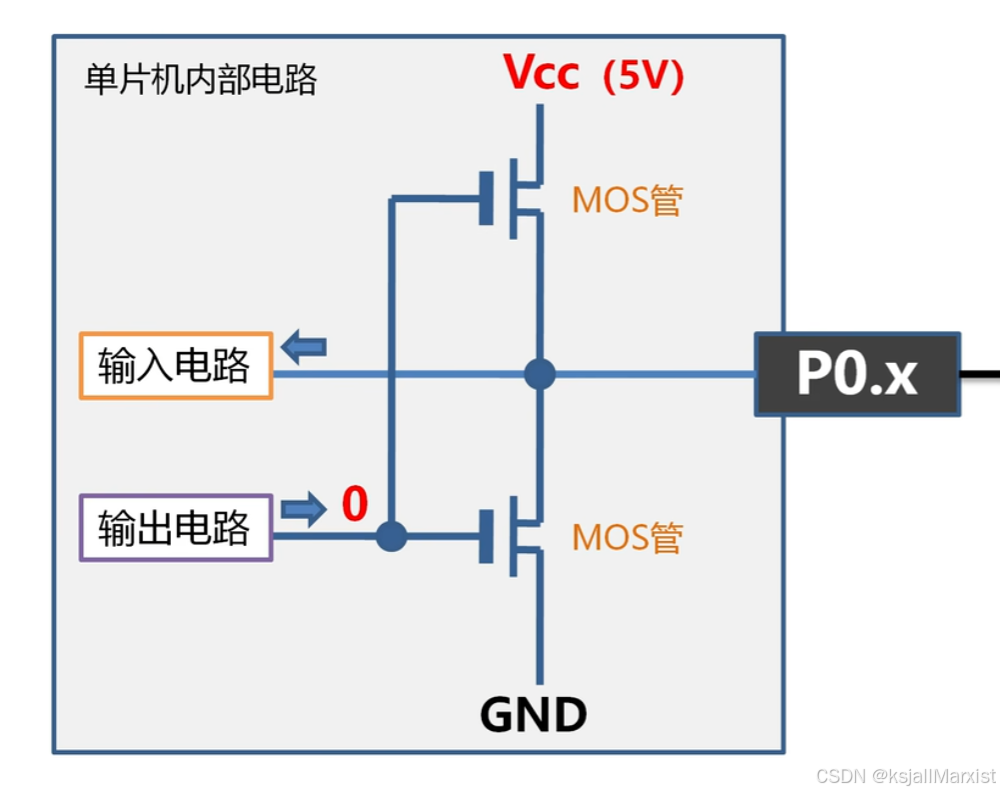

推挽输出模式

该模式下没有上拉电阻，推挽模式主要用于实现大电流的驱动输出（没有限流电阻）。电流则通过更换外部的限流电阻进行控制。

---

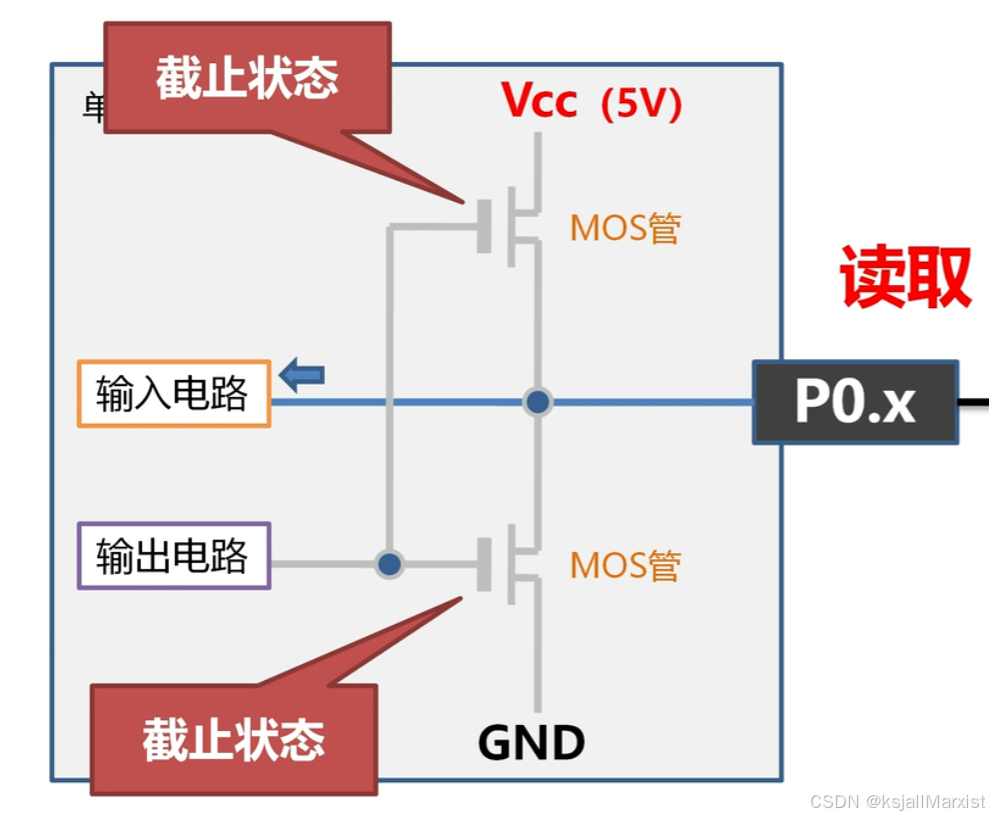

浮空输入模式

这种模式一般用于AD采集。

---

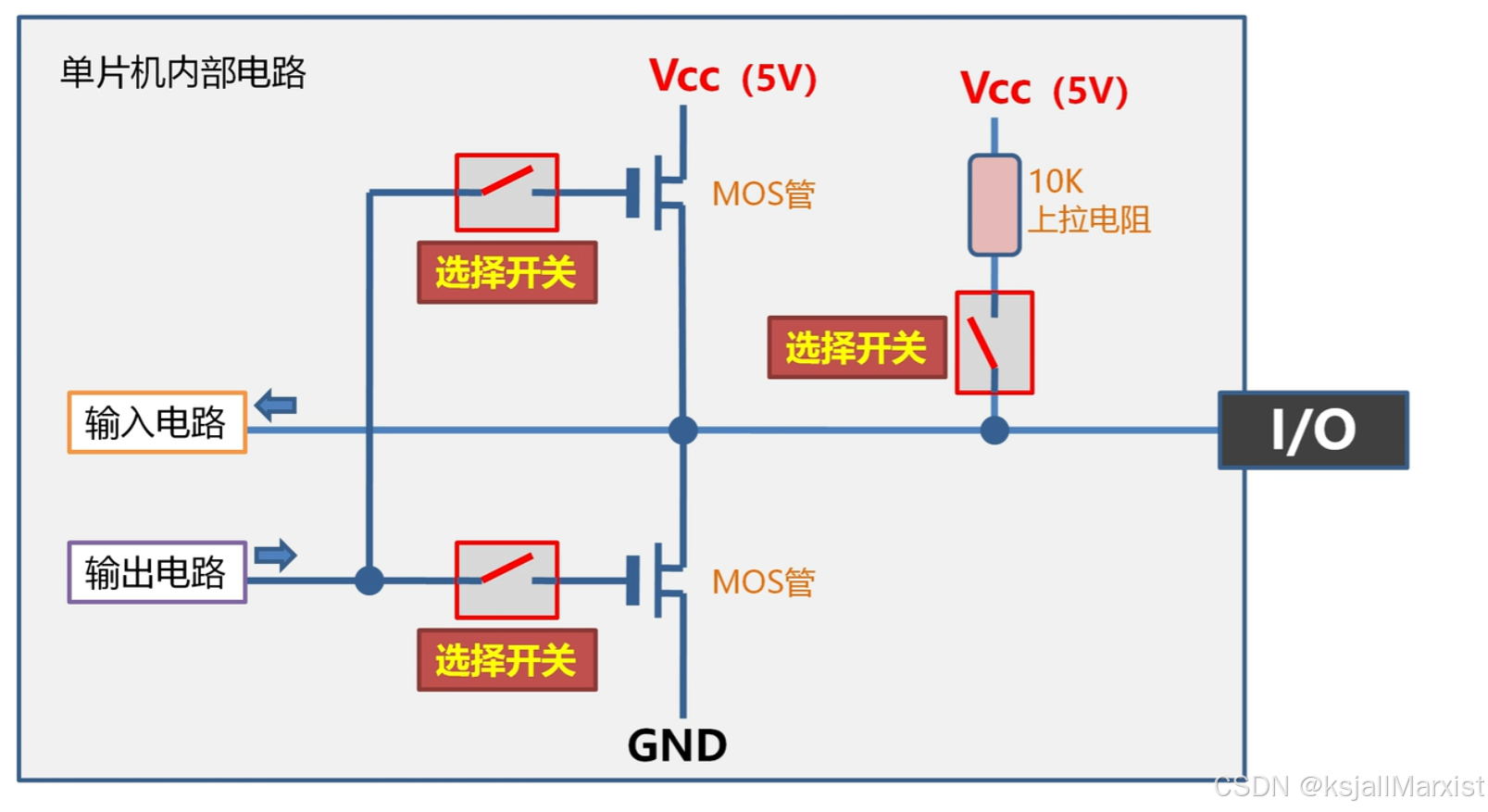

一图理解4种模式

目前的io端口一般会配置这三个选择开关来实现不同的IO模式（先命名左上为开关1，左下为开关2，右面为开关3）。通常芯片的sfr寄存器中会存在用于配置这三个开关的位置。

标准IO模式： 1断开，2、3闭合，

开漏模式：1、3断开，2闭合

推挽模式：3断开，1、2闭合

浮空模式：全部断开
