一、系统设计概述

本设计基于经典555定时器构建2kHz方波发生器，通过三阶有源滤波器实现波形转换，最终输出纯净正弦波信号。系统分为三个核心模块：

1. 555方波发生器：输出2kHz占空比50%的方波
2. 三阶带偏置滤波器：实现方波到正弦波转换
3. 隔直电路：消除直流偏置电压

二、555方波电路设计

2.1 电路原理

2.2参数计算

采用二极管并联充放电回路：

• 增加D1(1N4148)并联R1缩短充电时间
• 调整后实际占空比可达50%

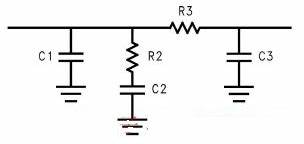

• 三、三阶无源滤波器设计

  3.1 电路拓扑

•

  3.2 关键参数

• 截止频率：f约等于2khz
• Q值调整：通过改变反馈电阻比调节通带平坦度
• 偏置电压：采用电阻分压产生Vcc/2偏置

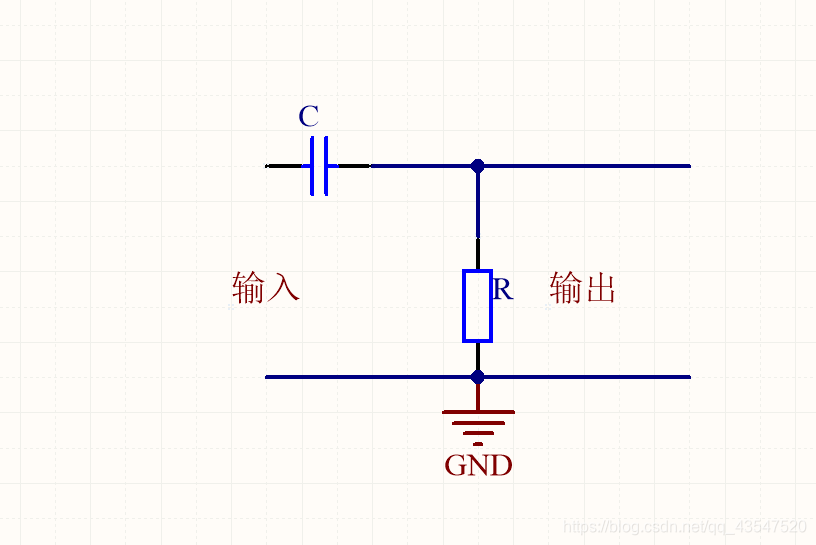

• 四、隔直电路实现

  4.1 电容选型

• 选择C5=10μF

    4.2 最终电路

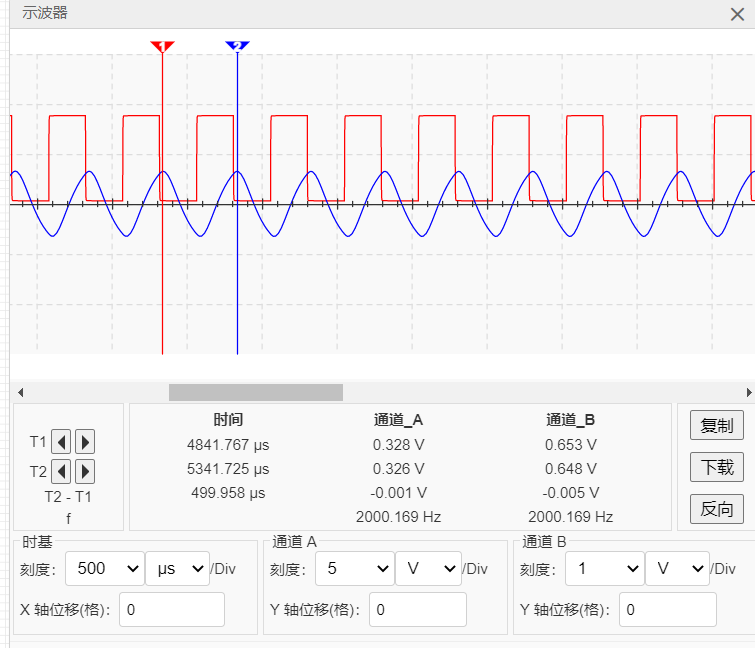

五、嘉立创仿真效果实现

六、PCB制板

pcb还未收到，收到焊接后进行测试

注：如有需要具体电路和pcb文件，可私信我
