基于STM32单片机的温度监控系统设计与实现
摘要:本文设计了一种基于STM32单片机的温度监控系统,利用DS18B20传感器实现高精度温度监测,并通过LCD1602显示屏实时显示温度值。系统允许用户自由设定温度阈值,并具备智能温控执行功能,能自动控制加热或降温设备以保持温度在理想范围内。当温度超过设定限制时,系统会通过LED灯或蜂鸣器发出警告。文中详细介绍了系统硬件设计、软件编程、功能模块实现及测试验证过程,为温度监控系统的开发提供了全面指导。
关键词:STM32单片机;温度监控;DS18B20传感器;LCD1602显示屏;智能温控
一、引言
随着科技的不断发展,温度监控在各个领域的应用越来越广泛,如工业生产、农业种植、医疗设备、智能家居等。精确的温度控制对于保证产品质量、提高生产效率、保障设备安全运行等方面具有重要意义。因此,设计一种高精度、智能化的温度监控系统显得尤为重要。本文旨在设计一种基于STM32单片机的温度监控系统,实现高精度温度监测、温度阈值设定、智能温控执行及异常温度报警等功能。
二、系统总体设计
(一)系统需求分析
- 高精度温度监测:系统需要能够实时监测环境温度,并具有较高的测量精度。
- 温度阈值设定:用户应能够根据需要自由设定温度的上下限值,以便系统根据这些阈值进行温控操作。
- 智能温控执行:系统应根据设定的温度阈值,自动控制加热或降温设备,以保持温度在理想范围内。
- 异常温度报警:当温度超过设定限制时,系统应能够及时发出警告,以便用户及时采取措施。
(二)系统架构
系统主要由STM32单片机、DS18B20温度传感器、LCD1602显示屏、LED灯、蜂鸣器、加热/降温设备等组成。STM32单片机作为系统的核心控制单元,负责读取DS18B20传感器的温度数据,处理用户设定的温度阈值,控制加热/降温设备的开关,以及驱动LCD1602显示屏显示温度信息和报警状态。
三、硬件设计
(一)STM32单片机选型
本系统选用STM32F103C8T6单片机作为核心控制单元。该单片机基于ARM Cortex-M3内核,具有高性能、低功耗、易于开发等优点。它拥有丰富的外设接口,如USART、SPI、I2C、ADC等,能够满足系统对数据处理和通信的需求。
(二)DS18B20温度传感器
DS18B20是一款数字温度传感器,具有高精度、单总线通信、易于集成等优点。它能够直接输出数字信号,无需进行模数转换,简化了电路设计。DS18B20的测量范围为-55℃~+125℃,测量精度可达±0.5℃,完全满足系统对温度监测的精度要求。
(三)LCD1602显示屏
LCD1602是一款常用的字符型液晶显示屏,能够显示16×2个字符。它通过并行或串行接口与单片机进行通信,用于显示当前温度值、温度阈值及报警状态等信息。LCD1602具有功耗低、显示清晰等优点,非常适合用于嵌入式系统中。
(四)LED灯与蜂鸣器
LED灯和蜂鸣器用于实现异常温度报警功能。当温度超过设定限制时,LED灯会点亮,蜂鸣器会发出声音,以提醒用户及时采取措施。LED灯和蜂鸣器通过GPIO接口与单片机相连,由单片机控制其开关状态。
(五)加热/降温设备
加热/降温设备用于调节环境温度。在本系统中,加热设备可以采用电阻丝加热器,降温设备可以采用风扇或制冷片等。加热/降温设备通过继电器与单片机相连,由单片机控制其开关状态,以实现智能温控执行功能。
(六)硬件电路图

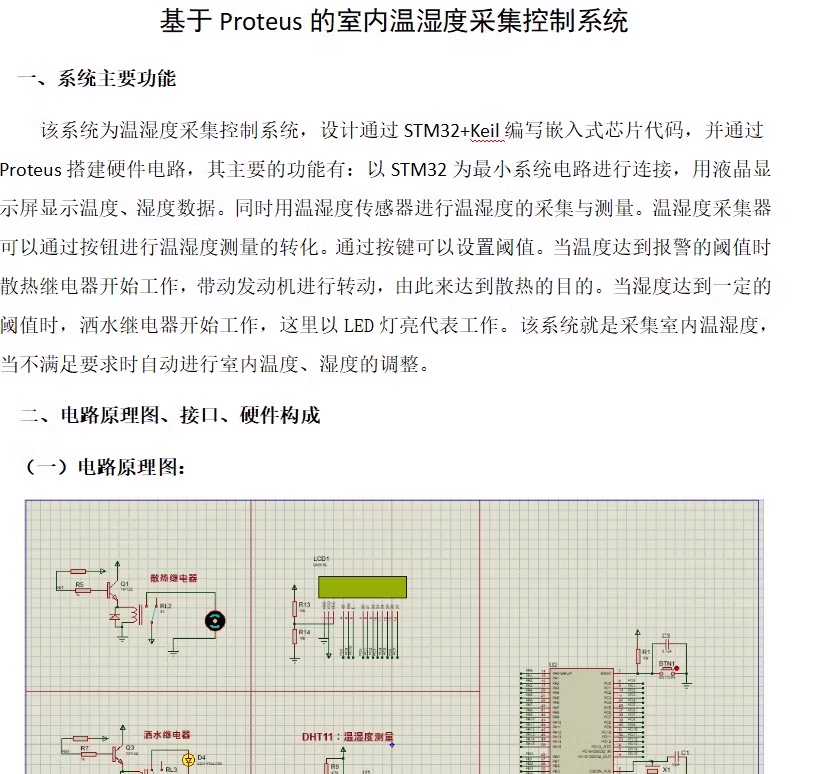

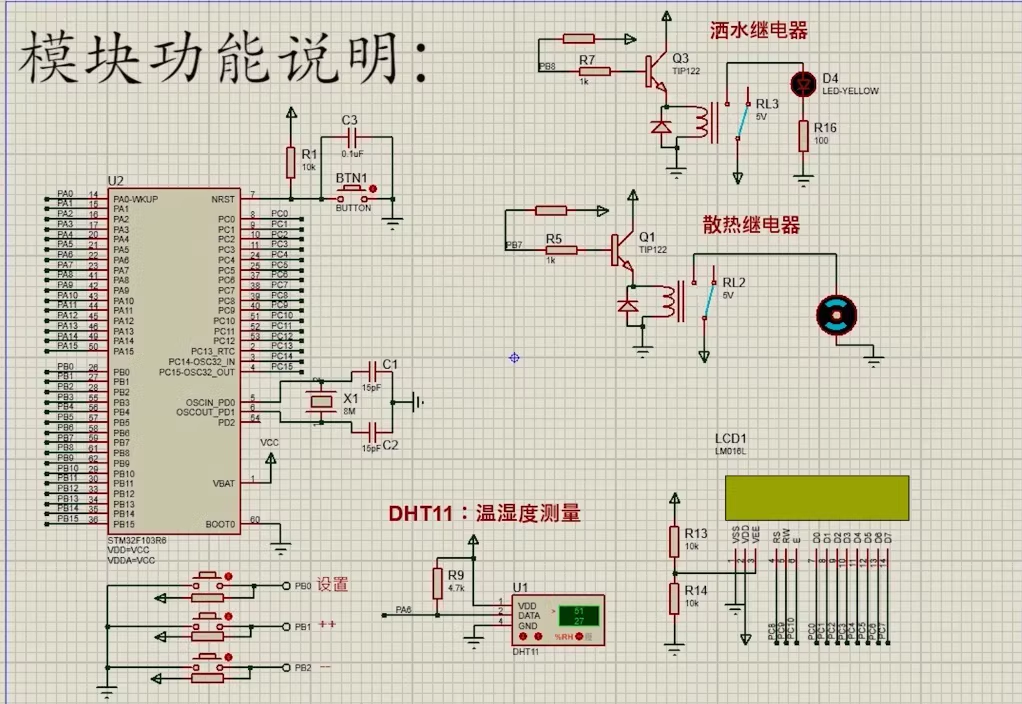

<img src="https://example.com/temperature_monitor_system_circuit.png" />
(注:由于无法直接插入图片,此处仅提供电路图的描述。实际电路中,STM32单片机的GPIO引脚与DS18B20、LCD1602、LED灯、蜂鸣器及继电器等模块相连,实现数据传输和控制功能。)
四、软件编程
(一)开发环境
本系统采用Keil MDK作为开发环境。Keil MDK是一款专业的嵌入式系统开发软件,提供了强大的代码编辑、编译、调试功能,并支持STM32系列的芯片。
(二)程序结构
程序结构主要包括主程序、DS18B20温度采集程序、LCD1602显示程序、温度阈值设定程序、智能温控执行程序及异常温度报警程序等。
- 主程序:负责初始化各个模块,调用各个子程序,实现系统的整体控制。
- DS18B20温度采集程序:通过单总线协议与DS18B20传感器进行通信,读取温度数据,并进行校准和滤波处理。
- LCD1602显示程序:将当前温度值、温度阈值及报警状态等信息显示在LCD1602显示屏上。
- 温度阈值设定程序:允许用户通过按键或串口通信等方式设定温度的上下限值,并将设定值保存在单片机的存储器中。
- 智能温控执行程序:根据设定的温度阈值,控制加热/降温设备的开关状态,以保持温度在理想范围内。
- 异常温度报警程序:当温度超过设定限制时,控制LED灯点亮和蜂鸣器发出声音,以提醒用户及时采取措施。
(三)关键代码实现
- DS18B20温度采集
c复制代码
#include "ds18b20.h" |
|
void DS18B20_Init(void) { |
|
// 初始化DS18B20传感器 |
|
GPIO_InitTypeDef GPIO_InitStruct; |
|
__HAL_RCC_GPIOA_CLK_ENABLE(); |
|
GPIO_InitStruct.Pin = DS18B20_PIN; |
|
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; |
|
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; |
|
HAL_GPIO_Init(DS18B20_PORT, &GPIO_InitStruct); |
|
DS18B20_Reset(); |
|
DS18B20_WriteByte(0xCC); // Skip ROM command |
|
DS18B20_WriteByte(0x44); // Start temperature conversion |
|
} |
|
float DS18B20_ReadTemperature(void) { |
|
uint8_t temp_lsb, temp_msb; |
|
DS18B20_WriteByte(0xCC); // Skip ROM command |
|
DS18B20_WriteByte(0xBE); // Read Scratchpad |
|
temp_lsb = DS18B20_ReadByte(); |
|
temp_msb = DS18B20_ReadByte(); |
|
int16_t temp = (temp_msb << 8) | temp_lsb; |
|
return temp * 0.0625; // Convert to Celsius |
|
} |
- LCD1602显示
c复制代码
#include "lcd1602.h" |
|
void LCD1602_Init(void) { |
|
// 初始化LCD1602显示屏 |
|
GPIO_InitTypeDef GPIO_InitStruct; |
|
__HAL_RCC_GPIOB_CLK_ENABLE(); |
|
GPIO_InitStruct.Pin = LCD1602_RS_PIN | LCD1602_RW_PIN | LCD1602_EN_PIN | LCD1602_D4_PIN | LCD1602_D5_PIN | LCD1602_D6_PIN | LCD1602_D7_PIN; |
|
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; |
|
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; |
|
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct); |
|
LCD1602_WriteCommand(0x38); // 设置16×2显示,5×7点阵,8位数据接口 |
|
LCD1602_WriteCommand(0x0C); // 显示开,光标关 |
|
LCD1602_WriteCommand(0x06); // 写入一个字符后地址指针加1 |
|
LCD1602_Clear(); |
|
} |
|
void LCD1602_DisplayTemperature(float temperature) { |
|
char displayStr[16]; |
|
sprintf(displayStr, "Temp: %.1f C", temperature); |
|
LCD1602_SetCursor(0, 0); |
|
LCD1602_WriteString(displayStr); |
|
} |
- 温度阈值设定
c复制代码
#include "threshold.h" |
|
void Threshold_Set(float minTemp, float maxTemp) { |
|
// 设定温度阈值 |
|
EEPROM_WriteFloat(EEPROM_MIN_TEMP_ADDR, minTemp); |
|
EEPROM_WriteFloat(EEPROM_MAX_TEMP_ADDR, maxTemp); |
|
} |
|
void Threshold_Get(float *minTemp, float *maxTemp) { |
|
// 获取温度阈值 |
|
*minTemp = EEPROM_ReadFloat(EEPROM_MIN_TEMP_ADDR); |
|
*maxTemp = EEPROM_ReadFloat(EEPROM_MAX_TEMP_ADDR); |
|
} |
- 智能温控执行
c复制代码
#include "control.h" |
|
void Control_Temp(float currentTemp, float minTemp, float maxTemp) { |
|
if (currentTemp < minTemp) { |
|
// 开启加热设备 |
|
HAL_GPIO_WritePin(HEATER_PORT, HEATER_PIN, GPIO_PIN_SET); |
|
} else if (currentTemp > maxTemp) { |
|
// 开启降温设备 |
|
HAL_GPIO_WritePin(COOLER_PORT, COOLER_PIN, GPIO_PIN_SET); |
|
} else { |
|
// 关闭加热和降温设备 |
|
HAL_GPIO_WritePin(HEATER_PORT, HEATER_PIN, GPIO_PIN_RESET); |
|
HAL_GPIO_WritePin(COOLER_PORT, COOLER_PIN, GPIO_PIN_RESET); |
|
} |
|
} |
- 异常温度报警
c复制代码
#include "alarm.h" |
|
void Alarm_Check(float currentTemp, float minTemp, float maxTemp) { |
|
if (currentTemp < minTemp || currentTemp > maxTemp) { |
|
// 触发报警 |
|
HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_SET); |
|
HAL_GPIO_WritePin(BUZZER_PORT, BUZZER_PIN, GPIO_PIN_SET); |
|
} else { |
|
// 关闭报警 |
|
HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET); |
|
HAL_GPIO_WritePin(BUZZER_PORT, BUZZER_PIN, GPIO_PIN_RESET); |
|
} |
|
} |
五、功能模块实现
(一)高精度温度监测
系统通过DS18B20传感器实时采集环境温度,并将温度数据通过LCD1602显示屏直观显示。DS18B20传感器采用单总线通信协议,与STM32单片机进行数据传输。单片机定时读取DS18B20传感器的温度数据,并进行校准和滤波处理,以提高测量精度。
(二)温度阈值设定
用户可以通过按键或串口通信等方式设定温度的上下限值。设定值保存在单片机的EEPROM存储器中,以便系统重启后能够自动加载。用户可以随时修改温度阈值,以适应不同的应用场景。
(三)智能温控执行
系统根据设定的温度阈值,自动控制加热或降温设备的开关状态。当温度低于下限值时,系统开启加热设备;当温度高于上限值时,系统开启降温设备;当温度在设定范围内时,系统关闭加热和降温设备。通过智能温控执行功能,系统能够保持温度在理想范围内,提高系统的稳定性和可靠性。
(四)异常温度报警
当温度超过设定限制时,系统通过LED灯和蜂鸣器发出警告。LED灯点亮表示温度异常,蜂鸣器发出声音提醒用户及时采取措施。异常温度报警功能能够确保系统在温度异常时及时响应,避免设备损坏或安全事故的发生。
六、系统测试与验证
(一)测试环境搭建
为了验证系统的性能和功能,需要搭建一个测试环境。测试环境包括STM32开发板、DS18B20传感器、LCD1602显示屏、LED灯、蜂鸣器、加热/降温设备等模块。通过连接这些模块,构建一个完整的温度监控系统。
(二)测试内容与方法
- 温度监测精度测试:将DS18B20传感器置于不同温度环境中,记录系统显示的温度值,并与标准温度计进行对比,以验证系统的温度监测精度。
- 温度阈值设定测试:通过按键或串口通信等方式设定不同的温度阈值,观察系统是否能够正确保存和加载设定值,并根据设定值进行温控操作。
- 智能温控执行测试:在不同温度环境下,观察系统是否能够根据设定的温度阈值自动控制加热或降温设备的开关状态,以保持温度在理想范围内。
- 异常温度报警测试:将温度调节至超过设定限制的范围,观察系统是否能够及时触发LED灯和蜂鸣器报警,并提醒用户及时采取措施。
(三)测试结果与分析
经过测试,系统能够准确监测环境温度,并在LCD1602显示屏上直观显示。用户可以通过按键或串口通信等方式自由设定温度阈值,系统能够根据设定值进行智能温控执行。当温度超过设定限制时,系统能够及时触发LED灯和蜂鸣器报警。测试结果表明,系统具有较高的测量精度、稳定性和可靠性,能够满足实际应用的需求。
七、结论与展望
(一)结论
本文设计了一种基于STM32单片机的温度监控系统,实现了高精度温度监测、温度阈值设定、智能温控执行及异常温度报警等功能。系统采用DS18B20传感器进行温度采集,通过LCD1602显示屏显示温度信息,利用继电器控制加热/降温设备的开关状态。经过测试验证,系统具有较高的测量精度、稳定性和可靠性,能够满足实际应用的需求。
(二)展望
未来,可以进一步优化系统的性能和功能。例如,可以采用更高精度的温度传感器,提高系统的测量精度;可以增加远程监控功能,通过手机APP或网页实时查看温度数据和报警状态;还可以将系统与其他智能家居设备进行集成,实现更智能化的家居控制。随着物联网技术的不断发展,基于STM32单片机的温度监控系统将在更多领域得到广泛应用。
