在使用11.0592MHz晶振的8051单片机中，通过配置SMOD位（0或1）和定时器1的初值（TH1），可以精确生成4800波特率。以下是详细的配置方法及计算过程：

1. 波特率计算公式

8051串口通信的波特率由以下公式决定：

其中：

• foscfosc​：晶振频率（11.0592 MHz）

• SMOD：电源控制寄存器（PCON）的位7（0或1）

• TH1：定时器1的重载值（0~255）

2. 配置方法

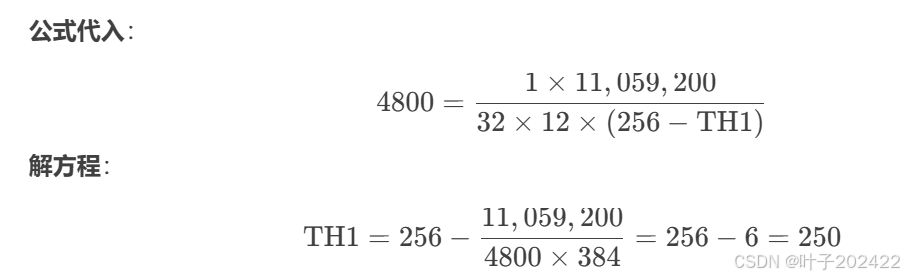

情况一：SMOD=0

配置寄存器：

TH1 = 250（十六进制 0xFA）

定时器1模式设为自动重载（模式2）

设置SMOD=0（默认值）

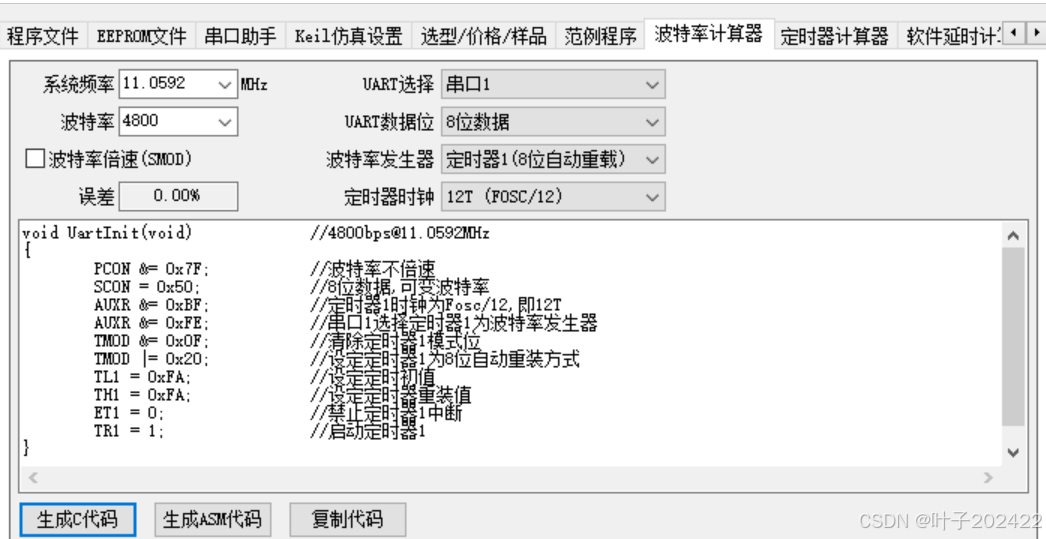

使用STC-ISP 生成代码

void UartInit(void)		//4800bps@11.0592MHz
{
	PCON &= 0x7F;		//波特率不倍速
	SCON = 0x50;		//8位数据,可变波特率
	AUXR &= 0xBF;		//定时器1时钟为Fosc/12,即12T
	AUXR &= 0xFE;		//串口1选择定时器1为波特率发生器
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFA;		//设定定时初值
	TH1 = 0xFA;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
}

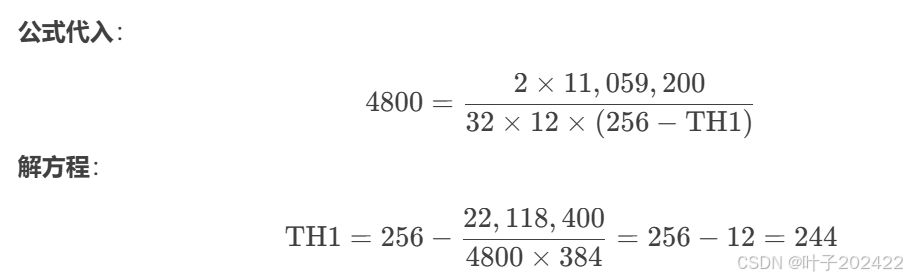

情况二：SMOD=1

配置寄存器：

TH1 = 244（十六进制 0xF4）

定时器1模式设为自动重载（模式2）

设置SMOD=1（需手动置位PCON.7）

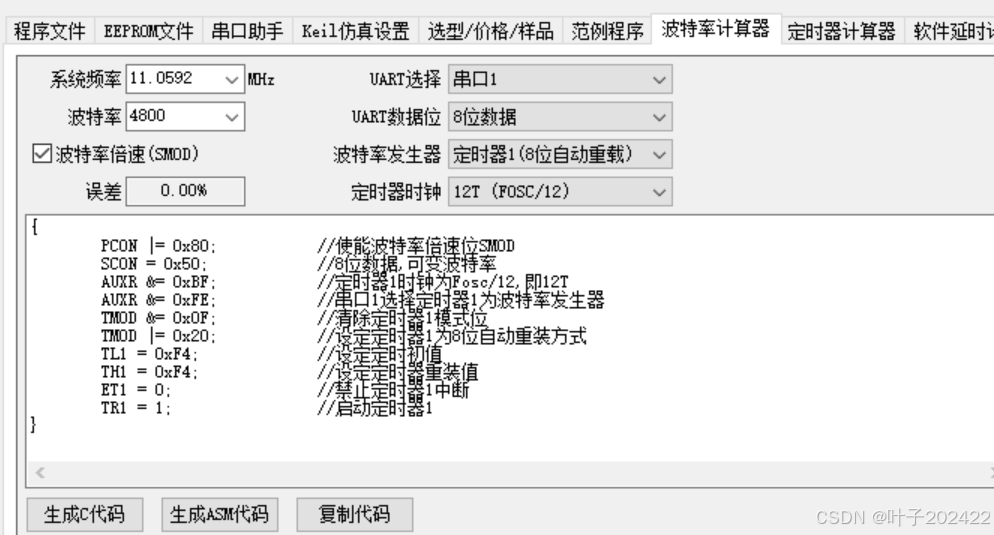

使用STC-ISP 生成代码

与上一个相比，勾选了 波特率倍数（SMOD）

void UartInit(void)		//4800bps@11.0592MHz
{
	PCON |= 0x80;		//使能波特率倍速位SMOD
	SCON = 0x50;		//8位数据,可变波特率
	AUXR &= 0xBF;		//定时器1时钟为Fosc/12,即12T
	AUXR &= 0xFE;		//串口1选择定时器1为波特率发生器
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xF4;		//设定定时初值
	TH1 = 0xF4;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
}

江科大解释

8-2 46:30

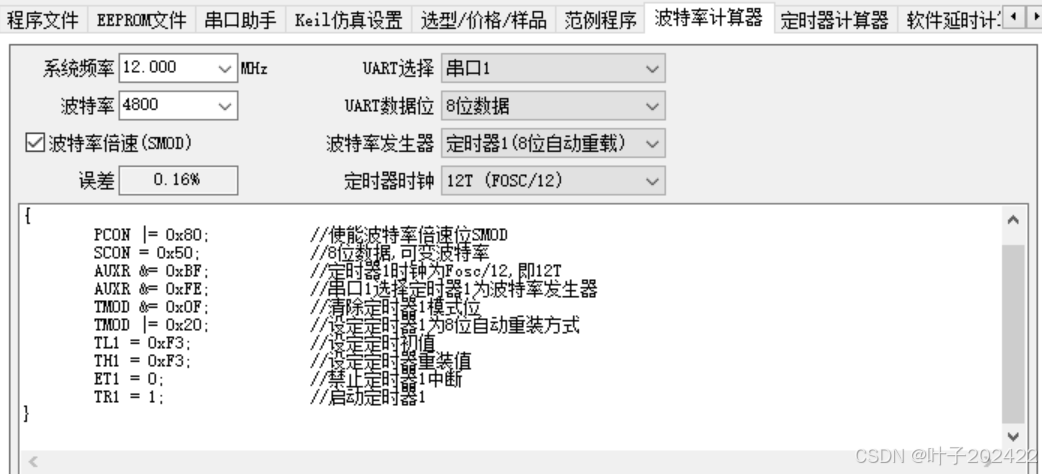

up采用  晶振12MZH，  12倍分频，

void UartInit(void)		//4800bps@12.000MHz
{
	PCON |= 0x80;		//使能波特率倍速位SMOD
	SCON = 0x50;		//8位数据,可变波特率
	AUXR &= 0xBF;		//定时器1时钟为Fosc/12,即12T
	AUXR &= 0xFE;		//串口1选择定时器1为波特率发生器
	TMOD &= 0x0F;		//清除定时器1模式位
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xF3;		//设定定时初值
	TH1 = 0xF3;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
}



演算过程-晶振12mhz

江科大up:

0xF3     243

每隔256 溢出一次，

256-243 = 13    每次只计13个数就溢出一次

12MHZ晶振在12T模式（12倍分频） 1us 计数一次

计13次数就溢出一次，即 每隔13us 就溢出一次

1/13us=0.07692  MHZ  定时器T1的溢出频率

此处设置SMOD=1   除以16 （没有除以2，除以16）

0.07692/16=0.00480769 MHZ =  4807.69HZ

不是4800的原因， 频率没有对上位置，产生误差

误差：   7.69/4800 = 0.00160208333    =   0.16%

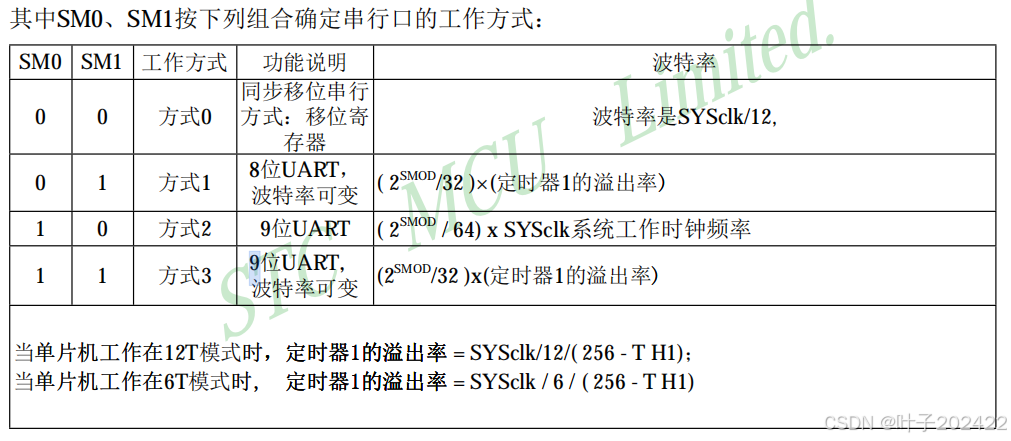

上述方法符合  表格中计算公式

个人疑惑：那对于晶振11.0592MHZ ，该如何用上述方法计算？ 得出波特率4800bps

答案：参考计算公式，

SMOD=1，   则除以16  ，所以初值为：

TL1 = 0xF4;                //设定定时初值

TH1 = 0xF4;                //设定定时初值

0xF4 = 244

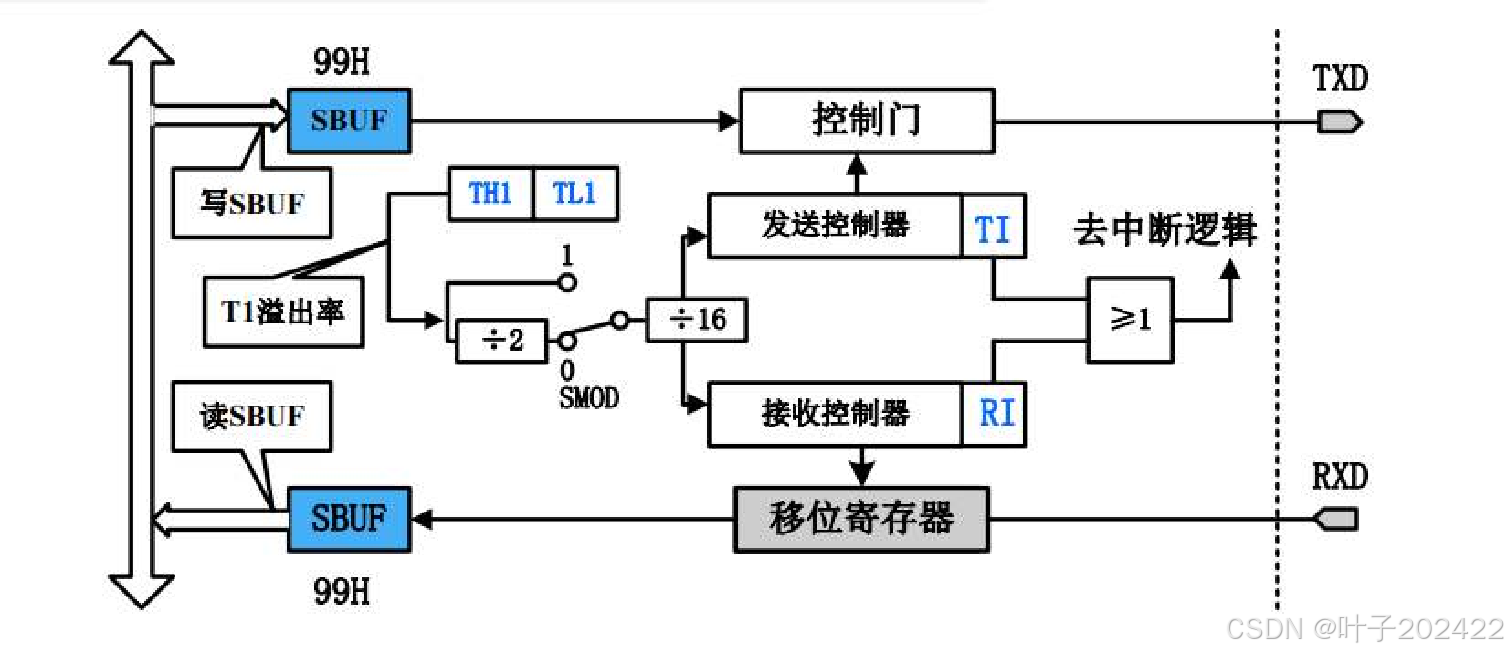

SMOD=0，  则除以2，除以16（选择该线路），所以初值为：

TL1 = 0xFA;                //设定定时初值

TH1 = 0xFA;                //设定定时初值

0xFA = 250

参考资料：

1.deepseek

2.江科大

[8-2] 串口向电脑发送数据&电脑通过串口控制LED_哔哩哔哩_bilibili

3.STC89C52使用手册
