最近在使用GD32F425RG芯片是遇到了一个关于RAM的问题，在我的项目中定义了一个两个很大的数组一个136K另一个68K整个程序所用的RAM210K左右，但在编译的时候编译不通过，显示RAM超范围。后经过查找芯片手册得知，在GD32F425微控制器中，其内部RAM总容量为256KB，但根据GD32F4xx系列的通用设计，这部分RAM并非连续单一的存储区域，而是被划分为多个物理块，每个块具有不同的基地址和特性。合理利用这些分块对系统性能和稳定性至关重要。以下是基于GD32F4xx系列RAM特性的注意事项总结：

一、RAM分块结构及基地址

根据GD32F4xx系列的通用设计，256KB的片上SRAM通常分为以下物理块：

1. SRAM0：112KB，基地址为0x20000000，通常用于存储全局变量、堆栈等通用数据。

2. SRAM1：16KB，基地址为0x2001C000，适合小规模数据或特定功能模块使用。

3. SRAM2：64KB，基地址为0x20020000，可作为缓冲区或动态内存池。

4. TCMSRAM（紧耦合存储器）：64KB，仅可通过Cortex-M4内核数据总线访问，适合高频访问数据（如实时算法变量）

二、分块使用注意事项

1. 内存分配策略优化

• 高频数据优先使用TCMSRAM：TCMSRAM因其低延迟特性，适合存储实时性要求高的数据（如中断服务程序变量、DMA缓冲区）。需注意其无法被DMA直接访问，需通过内核操作。

• 动态内存管理：若使用动态内存分配（如malloc），需指定内存池的基地址。例如，将大数组或动态内存池分配到SRAM2，避免占用TCMSRAM资源。

• 全局变量优化：减少未初始化的全局变量（ZI-data），优先使用const修饰常量以节省RW-data空间，降低RAM占用。

2. DMA与外设访问限制

• TCMSRAM的DMA限制：TCMSRAM无法直接被DMA控制器访问，若需DMA传输，需将数据暂存至其他SRAM块后再操作。

• 外设缓冲区对齐：使用SRAM2作为外设（如SPI、UART）缓冲区时，需确保数据对齐，避免因地址越界引发硬件错误。

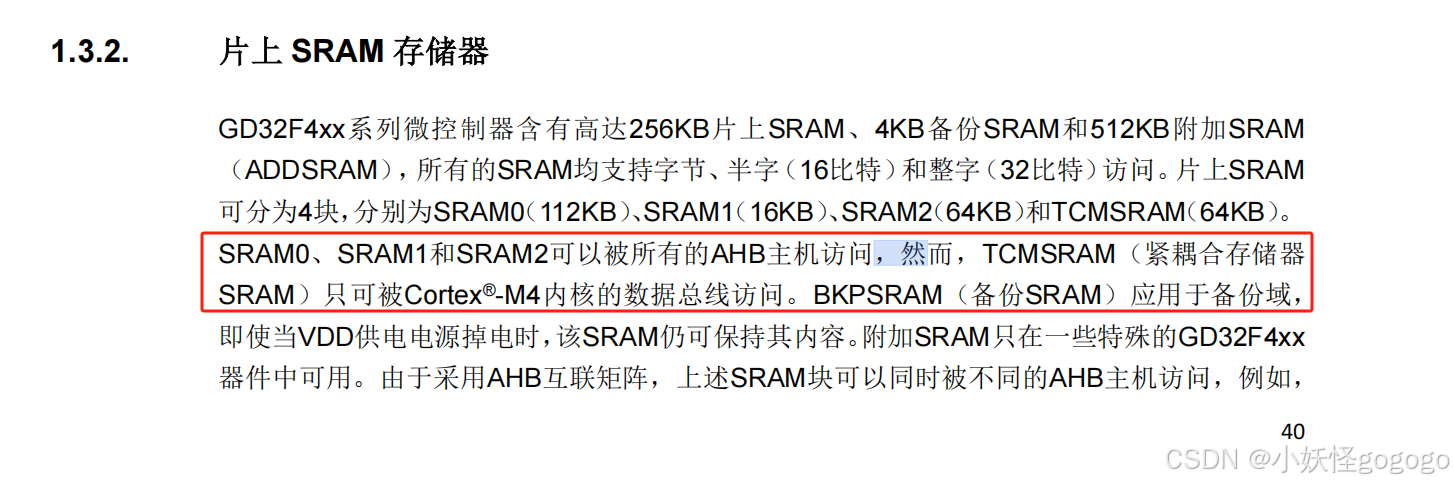

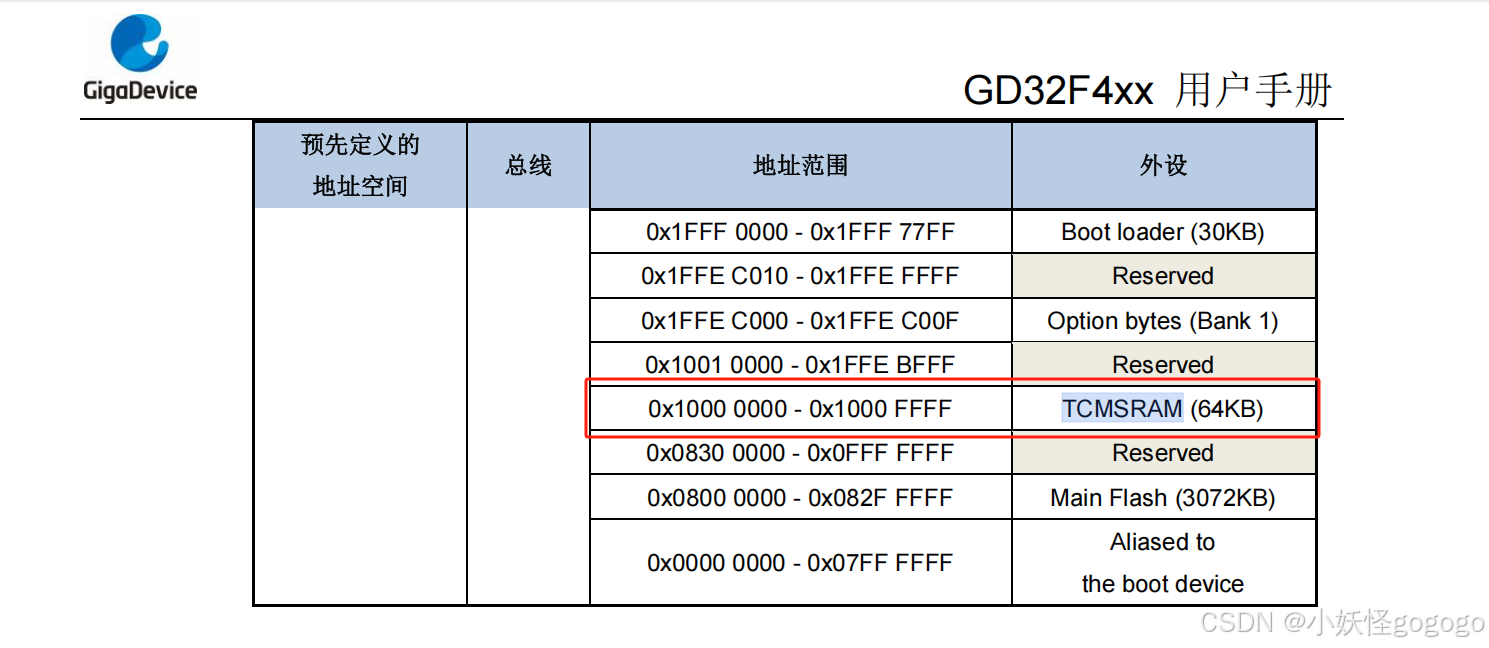

下面是GD32F425芯片手册关于RAM介绍的部分截图：

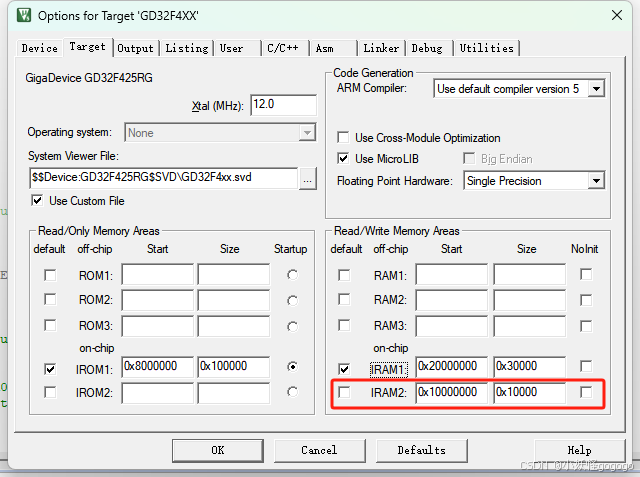

三、在使用TCMSRAM部分的内存时我们在keil上需要将IRAM2勾选上，不然也会报错。
