最近做的项目需要用到ROS，又开始捣鼓ROS啦。仅有单片机基础，让我看看在怎么个事儿。搞机器人就是要不断学习呐～

2.1 通信机制简介 · GitBook 课程简介 · GitBook 2.1 通信机制简介 · GitBook

一

准备

无论是使用C++还是Python编写ROS2程序，都需要依赖于工作空间，在此，我们先实现工作空间的创建与编译，打开终端，输入如下指令：

mkdir -p ws00_helloworld/src #创建工作空间以及子级目录 src，工作空间名称可以自定义
cd ws00_helloworld #进入工作空间
colcon build #编译

上述指令执行完毕，将创建ws00_helloworld目录，且该目录下包含build、install、log、src共四个子级目录。

ROS2常用命令

创建

进入到想要创建文件夹的空间下（cd 文件夹/）,创建一个名为pkg03_hellovscode_py的文件夹，里面名为hellovscode的py文件

--node-name 参数：在包创建时生成一个默认的节点文件和节点类，提供一个起点。

ros2 pkg create pkg03_hellovscode_py（文件夹名） --build-type ament_python --dependencies rclpy --node-name hellovscode（文件名）

不写--node-name 文件名就后面自己添加，如下：

单独创建py文件：

在vscode里右键新建文件命名.py

添加路径

1.package.xml

在创建功能包时，所依赖的功能包已经自动配置了，配置内容如下：

<depend>rclcpp</depend>
...

2.setup.py

entry_points字段的console_scripts中添加如下内容：

entry_points={
    'console_scripts': [
        '文件名 = 文件夹.文件名：main',
        'demo01_talker_str_py = py01_topic.demo01_talker_str_py:main',
    ],
},

编译

每次更改完代码后要编译一下哇

colcon build (全部文件都编译)

colcon build --packages-select 文件名 （选中文件编译）

. install/setup.bash

执行

"""
ros2 run 文件夹名 文件名
"""

ros2 run pkg02_helloworld_py helloworld

查找

ros2 pkg --h #获取pkg的帮助命令

ros2 pkg executables 包名 #输出所有功能包下的可执行程序
ros2 pkg list #列出所有功能包
ros2 pkg prefix 包名 #列出功能包路径
ros2 pkg xml #输出功能包的package.xml内容

创建节点模板（python）：

#导包
import rclpy
from rclpy.node import Node

#自定义类
class Mynode(Node):
    def __init__(self):
        super().__init__("hello_node_py") #ROS节点名称
        #获取当前节点的日志记录器，并调用info方法输出一条日志信息。
        self.get_logger().info("hello world!(py继承)")

def main():
    #初始化
    rclpy.init()
    #创建对象
    node = Mynode()
    #...
    #资源释放
    rclpy.shutdown()
    pass

if __name__ == '__main__':
    main()

二、通讯模块

我们知道直接在KEIL上编写程序输入单片机就可以实现对小车的控制，那么ROS2是怎么实现对小车控制的？各种传感器数据如何通过ROS传输交互？带着这些疑问学习：

功能包安装

二进制安装

sudo apt install ros-ROS2版本号-功能包名称

源码安装

git clone 仓库地址

自实现

自己写代码好吧

通讯机制术语

二：详细知识https://blog.csdn.net/weixin_46697509/article/details/135000917?ops_request_misc=&request_id=&biz_id=102&utm_term=ros%E9%80%9A%E8%B5%B5%E8%99%9A%E5%B7%A6&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-7-135000917.nonecase&spm=1018.2226.3001.4187

msg文件
msg文件是用于定义话题通信中数据载体的接口文件，一个典型的.msg文件示例如下。

int64 num1
int64 num2

srv文件
srv(service)文件是用于定义服务通信中数据载体的接口文件，一个典型的.srv文件示例如下。

int64 num1
int64 num2
---
int64 sum

文件中声明的数据被---分割为两部分，上半部分用于声明请求数据，下半部分用于声明响应数据。

action文件
action文件使用用于定义动作通信中数据载体的接口文件，一个典型的.action文件示例如下。

int64 num
---
int64 sum
---
float64 progress

文件中声明的数据被---分割为三部分，上半部分用于声明请求数据，中间部分用于声明响应数据，下半部分用于声明连续反馈数据。

.变量类型
不管是何种接口文件，在文件中每行声明的数据都由字段类型和字段名称组成，可以使用的字段类型有：

int8, int16, int32, int64 (或者无符号类型: uint*)

float32, float64

string

time, duration

其他msg文件

变长数组和定长数组

ROS中还有一种特殊类型：Header，标头包含时间戳和ROS2中常用的坐标帧信息。许多接口文件的第一行包含Header标头。

另外，需要说明的是：

参数通信的数据无需定义接口文件，参数通信时数据会被封装为参数对象，参数客户端和服务端操作的都是参数对象。

话题通信

发送文本消息（Python）

在src下再建一个py01_topic文件夹加入std_msgs 等文件的依赖 ,再创建demo01_talker_str_py的py文件

ros2 pkg create py01_topic --build-type ament_python --dependencies rclpy std_msgs --node-name demo01_taker_str_py

package.xml中会有：

<depend>rclcpp</depend>
<depend>std_msgs</depend>
<depend>base_interfaces_demo</depend>

setup.py里有：

entry_points={
'console_scripts': [
'demo01_talker_str_py = py01_topic.demo01_talker_str_py:main',
],
},

"""
    需求：以某个固定频率发送文本“hello world!”，文本后缀编号，每发送一条消息，编号递增1。
    步骤：
        1.导包；
        2.初始化 ROS2 客户端；
        3.定义节点类；
            3-1.创建发布方；
            3-2.创建定时器；
            3-3.组织消息并发布。
        4.调用spin函数，并传入节点对象；
        5.释放资源。
"""
# 1.导包；
import rclpy
from rclpy.node import Node
#导入字符串类型
from std_msgs.msg import String


# 3.定义节点类；
class MinimalPublisher(Node):

    def __init__(self):
        super().__init__('minimal_publisher_py')
        # 3-1.创建发布方；
        self.publisher_ = self.create_publisher(String, 'topic', 10)
        # 3-2.创建定时器；
        timer_period = 0.5
        self.timer = self.create_timer(timer_period, self.timer_callback)
        self.i = 0

    # 3-3.组织消息并发布。
    def timer_callback(self):
        msg = String()
        msg.data = 'Hello World(py): %d' % self.i
        self.publisher_.publish(msg)
        self.get_logger().info('发布的消息: "%s"' % msg.data)
        self.i += 1


def main(args=None):
    # 2.初始化 ROS2 客户端；
    rclpy.init(args=args)
    # 4.调用spin函数，并传入节点对象；
    minimal_publisher = MinimalPublisher()
    rclpy.spin(minimal_publisher)
    # 5.释放资源。
    rclpy.shutdown()


if __name__ == '__main__':
    main()

super().__init__('minimal_publisher_py')：调用父类的初始化方法，设置节点名称为"minimal_publisher_py"
self.create_publisher() 方法用于创建一个发布者（Publisher），它允许节点将消息发送到指定的主题。这个方法返回一个 Publisher 对象，你可以通过这个对象来发布消息。
self.create_timer() 方法用于创建一个定时器（Timer），它会在指定的时间间隔后触发一个回调函数。这个方法返回一个 Timer 对象，你可以通过这个对象来管理定时器的行为。
rclpy.spin(node) 的主要作用是进入一个无限循环，等待并处理 ROS2 的事件。

订阅消息

放在一个topic下就可以收到消息啦：发送和订阅都在“chatter”下

# 1.导包；
import rclpy
from rclpy.node import Node
from std_msgs.msg import String


# 3.定义节点类；
class Listener(Node):

    def __init__(self):
        super().__init__('listener_node_py')
        self.get_logger().info('订阅方创建了py')
        # 3-1.创建订阅方；
        """
        参数：
            消息类型
            话题名称
            回调函数
            Qos队列长度
        """
        self.subscription = self.create_subscription(String,"chatter",self.do_callback,10)

        self.subscription  # 防止未使用的警告

    def do_callback(self,msg):
        # 3-2.处理订阅到的消息。
        self.get_logger().info("订阅的数据：%s" % msg.data)




def main():

    rclpy.init()

    rclpy.spin(Listener())

    rclpy.shutdown()



if __name__ == 'main':
    main()

收数据直接调用msg.data打印即可，简单的订阅一般用不上订阅对象

自定义接口

创建话题通信自定义接口消息

0.创建一个c++文件夹（不用依赖），用于存放接口文件信息

在src下创建base_interfaces_demo文件夹

ros2 pkg create  --build-type ament_cmake base_interfaces_demo

在工作文件夹下加入依赖

package.xml中会有：

<depend>rclcpp</depend>
<depend>std_msgs</depend>
<depend>base_interfaces_demo</depend>

1.功能包base_interfaces_demo文件夹下新建 msg 文件夹，msg文件夹下新建Student.msg文件（首字母大写），文件中输入如下内容：

string   name
int32    age
float64  height

2.编辑配置文件

1.package.xml文件

在package.xml中需要添加一些依赖包，具体内容如下：

  <!-- 编译依赖-->
  <build_depend>rosidl_default_generators</build_depend>
  <!-- 执行依赖-->
  <exec_depend>rosidl_default_runtime</exec_depend>
  <!-- 所属功能包-->
 <member_of_group>rosidl_interface_packages</member_of_group>

2.CMakeLists.txt文件

为了将.msg文件转换成对应的C++和Python代码，还需要在CMakeLists.txt中添加如下配置：


find_package(rosidl_default_generators REQUIRED)
#为接口文件生成源代码
rosidl_generate_interfaces(${PROJECT_NAME}
  "msg/Student.msg"
)

"msg/Student.msg"是自己建的包和文件，这里根据自己文件名更改

3.编译

终端中进入当前工作空间，编译功能包：

colcon build --packages-select base_interfaces_demo

如果报错，问一下deepseek,之前遇到了conda与python冲突问题，解决：在VScode里输入命令

# 临时禁用 Conda 环境
conda deactivate

# 确认使用的是系统 Python
which python3  # 应显示 /usr/bin/python3

# 重新编译
rm -rf build/ install/ log/
colcon build --packages-select base_interfaces_demo

4.测试

编译完成之后，在工作空间下的install目录下将生成Student.msg文件对应的C++和Python文件，我们也可以在终端下进入工作空间，通过如下命令查看文件定义以及编译是否正常：

. install/setup.bash
ros2 interface show base_interfaces_demo/msg/Student

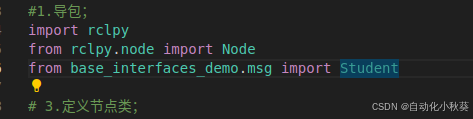

Import自定义接口

from base_interfaces_demo.msg import Student

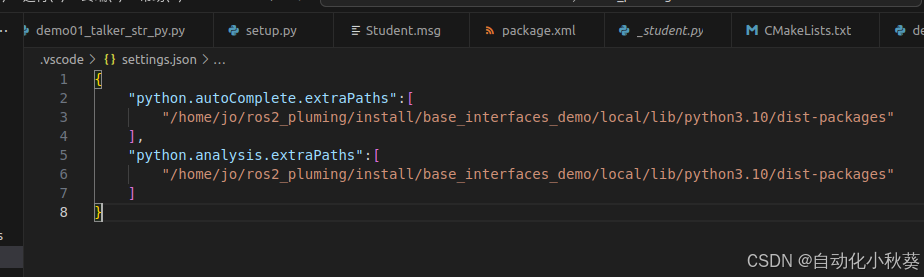

如果没有Student()提示的话，配置VSCode中settings.json文件，在文件中的python.autoComplete.extraPaths和python.analysis.extraPaths属性下添加j绝对路径

ctrl+shift+P打开，输入settings.josn

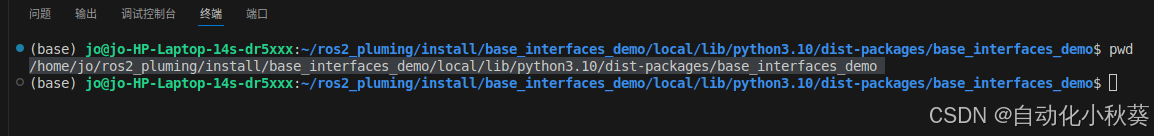

绝对路径是在install/local下打开的那个base_interfaces_demo，获取：

右键在集成终端打开

输入pwd，复制到dist-packages就可以

    "python.autoComplete.extraPaths":[
        "/home/jo/ros2_pluming/install/base_interfaces_demo/local/lib/python3.10/dist-packages"
    ],
    "python.analysis.extraPaths":[
        "/home/jo/ros2_pluming/install/base_interfaces_demo/local/lib/python3.10/dist-packages"
    ]

服务通信

服务通信也是ROS中一种极其常用的通信模式，服务通信是基于请求响应模式的，是一种应答机制。也即：一个节点A向另一个节点B发送请求，B接收处理请求并产生响应结果返回给A。

服务通信接口消息

1.创建并编辑 .srv 文件

功能包base_interfaces_demo下新建srv文件夹，srv文件夹下新建AddInts.srv文件，文件中输入如下内容：

int32 num1
int32 num2
---
int32 sum

2.编辑配置文件

1.package.xml 文件

srv文件与msg文件的包依赖一致，如果你是新建的功能包添加srv文件，那么直接参考定义msg文件时package.xml 配置即可。由于我们使用的是base_interfaces_demo该包已经为msg文件配置过了依赖包，所以package.xml不需要做修改。

2.CMakeLists.txt 文件

如果是新建的功能包，与之前定义msg文件同理，为了将.srv文件转换成对应的C++和Python代码，还需要在CMakeLists.txt中添加如下配置：

find_package(rosidl_default_generators REQUIRED)

rosidl_generate_interfaces(${PROJECT_NAME}
  "srv/AddInts.srv"
)

不过，我们当前使用的base_interfaces_demo包，那么你只需要修改rosidl_generate_interfaces函数即可，修改后的内容如下：

rosidl_generate_interfaces(${PROJECT_NAME}
  "msg/Student.msg"
  "srv/AddInts.srv"
)

3.编译

终端中进入当前工作空间，编译功能包：

colcon build --packages-select base_interfaces_demo

4.测试

编译完成之后，在工作空间下的 install 目录下将生成AddInts.srv文件对应的C++和Python文件，我们也可以在终端下进入工作空间，通过如下命令查看文件定义以及编译是否正常：

. install/setup.bash
ros2 interface show base_interfaces_demo/srv/AddInts

正常情况下，终端将会输出与AddInts.srv文件一致的内容。

1.服务端实现

"""
    需求：编写服务端，接收客户端发送请求，提取其中两个整型数据，相加后将结果响应回客户端。
    步骤：
        1.导包；
        2.初始化 ROS2 客户端；
        3.定义节点类；
            3-1.创建服务端；
            3-2.处理请求数据并响应结果。
        4.调用spin函数，并传入节点对象；
        5.释放资源。

"""

# 1.导包；
import rclpy
from rclpy.node import Node
from base_interfaces_demo.srv import AddInts

# 3.定义节点类；
class Service(Node):

    def __init__(self):
        super().__init__('minimal_service_py')
        # 3-1.创建服务端；
        self.srv = self.create_service(AddInts, 'add_ints', self.add_two_ints_callback)
        self.get_logger().info("服务端启动！")

    # 3-2.处理请求数据并响应结果。
    def add_two_ints_callback(self, request, response):
        response.sum = request.num1 + request.num2
        self.get_logger().info('请求数据:(%d,%d),响应结果:%d' % (request.num1, request.num2, response.sum))
        return response


def main():
    # 2.初始化 ROS2 客户端；
    rclpy.init()
    # 4.调用spin函数，并传入节点对象；
    rclpy.spin(Service())
    # 5.释放资源。
    rclpy.shutdown()


if __name__ == '__main__':
    main()

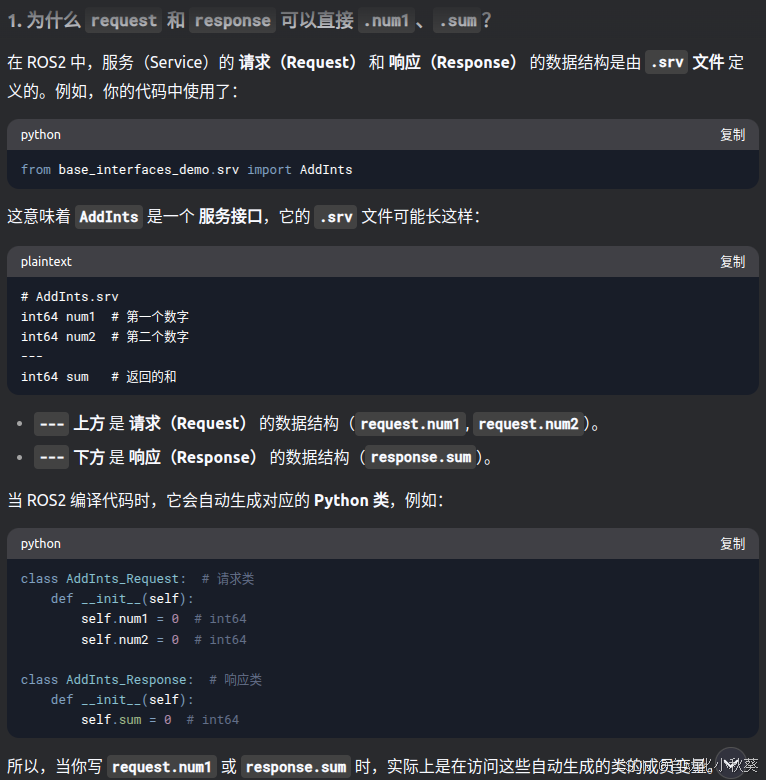

# AddInts.srv
int64 num1  # 第一个数字
int64 num2  # 第二个数字
---
int64 sum   # 返回的和

其中---作用就是划分Request与Response, 自动生成python类，可以直接.sum或者.num

class AddInts_Request:  # 请求类
    def __init__(self):
        self.num1 = 0  # int64
        self.num2 = 0  # int64

class AddInts_Response:  # 响应类
    def __init__(self):
        self.sum = 0  # int64

注意！

self.create_service(AddInts, 'add_ints', self.add_two_ints_callback）中 add_two_ints_callback回调函数必须严格接受 2 个参数（request 和 response），不能多、不能少，也不能改变顺序。这是由 ROS2 底层机制强制规定的。命名可以自定义，但是其含义是内定的。

ROS2 服务端回调函数的返回值必须是 response 对象，这是 ROS2 的强制要求，不能返回其他类型或 None

客户端解析

"""
    需求：编写客户端，发送两个整型变量作为请求数据，并处理响应结果。
    步骤：
        1.导包；
        2.初始化 ROS2 客户端；
        3.定义节点类；
            3-1.创建客户端；
            3-2.等待服务连接；
            3-3.组织请求数据并发送；
        4.创建对象调用其功能，处理响应结果；
        5.释放资源。

"""
# 1.导包；
import sys
import rclpy
from rclpy.logging import get_logger
from rclpy.node import Node
from base_interfaces_demo.srv import AddInts

# 3.定义节点类；
class Client(Node):

    def __init__(self):
        super().__init__('minimal_client_py')
        # 3-1.创建客户端；
        self.cli = self.create_client(AddInts, 'add_ints')
        # 3-2.等待服务连接；
        while not self.cli.wait_for_service(timeout_sec=1.0):
            self.get_logger().info('服务连接中，请稍候...')
        self.req = AddInts.Request()

    # 3-3.组织请求数据并发送；
    def send_request(self):
        self.req.num1 = int(sys.argv[1])
        self.req.num2 = int(sys.argv[2])
        self.future = self.cli.call_async(self.req)


def main():
    #校验工作
    if len(sys.argv)!= 3:
        get_logger("rclpy").info("请提交2个整形参数")
    # 2.初始化 ROS2 客户端；
    rclpy.init()

    # 4.创建对象并调用其功能；
    minimal_client = Client()
    minimal_client.send_request()

    # 处理响应
    rclpy.spin_until_future_complete(minimal_client,minimal_client.future)
    try:
        response = minimal_client.future.result()
    except Exception as e:
        minimal_client.get_logger().info(
            '服务请求失败： %r' % (e,))
    else:
        minimal_client.get_logger().info(
            '响应结果： %d + %d = %d' %
            (minimal_client.req.num1, minimal_client.req.num2, response.sum))

    # 5.释放资源。
    rclpy.shutdown()
