实验-循环程序的设计（汇编语言与接口技术）

本次实验掌握了51单片机片内/片外存储器的数据存取操作。（1）通过实践，学会了在Keil中查看片外RAM（X:2000H）的方法，以及使用MOVX指令读写片外存储区的技巧。（2）在编程方面，理解了子程序的现场保护机制（PUSH/POP Acc和PSW）和RET返回指令的用法，同时认识到SJMP $指令的作用是让程序原地循环，常用于调试或维持系统状态。（3）实验还巩固了逆序拷贝等数据处理方法，加深了

2301_80182171

884人浏览 · 2025-04-08 19:13:48

2301_80182171 · 2025-04-08 19:13:48 发布

一、实验要求

（1）向起始地址为SRC的片内存储中，顺序写入NUM个单字节数（数值不限），并以$字符（ASCII码）结尾。

（2）从SRC中，向起始地址为DEST的片外存储中，逆序拷贝之前存储的NUM个单字节数，并以$字符结尾。

（3）将上述两个操作写成两个子程序。

二、实验设计

2.1 整体思路

（1）向起始地址为SRC的片内存储中，顺序写入NUM个单字节数（数值不限），并以$字符（ASCII码）结尾。

设定SRC的地址和NUM的地址，设定NUM的值（循环的次数）写入NUM地址中。设定A的初始值为1H。

首先我们需要判断NUM的值是否为0，如果为0，直接存入‘$’符号，如果不为0，则进入循环。

在循环中，将A中的值存入到SRC地址中，每循环一次，SRC的地址加一，A的值加一（可以替换为其他逻辑），循环次数减一。直到NUM循环次数为0时，表示存入完成。此时我们在当前的地址中存入‘$’符号，结束子程序。

（2）从SRC中，向起始地址为DEST的片外存储中，逆序拷贝之前存储的NUM个单字节数，并以$字符结尾。

因为需要逆序拷贝，所以我们需要寻找上面存入的最后一个数据，即地址值为（@SRC+NUM-1），将它赋值给以起始地址为DEST的片外存储中，每循环一次，（@SRC+NUM-1）地址值减一，以起始地址为DEST的片外存储地址值加一，循环次数减一。当循环次数为0时，在当前的地址中存入‘$’符号，结束拷贝子程序。

（3）将上述两个操作写成两个子程序。

将存入数据和拷贝数据写成两个子程序，在主程序中调用每一个子程序。每个子程序要注意现场保护（开头要将Acc和PSW进栈，结尾要把他们出栈）。子程序完成后要用RET返回。

2.2 流程图

2.3 主要模块设计思路及分析

（1）存入数据模块

使用寄存器R0作为指向片内存储地址的指针，初始化为SRC地址。

使用寄存器R1来控制循环次数，初始化为NUM，代表要写入的字节数。

将累加器A初始化为 1，作为第一个要写入的值。

首先我们需要判断NUM的值是否为0，如果为0，直接存入‘$’符号，如果不为0，则进入循环。

进入循环，每次循环将A的值写入R0指向的地址，然后更新地址指针R0和累加器A的值（+1），并减少循环次数R1（-1）。通过DJNZ R1, COPY_LOOP判断循环次数是否为 0，如果不为 0 则继续循环。

循环结束后，将‘$’字符写入当前地址，作为结尾标志。

（2）拷贝数据模块

首先设置源地址指针和目的地址指针以及循环控制变量。

将SRC地址加载到R0，作为源地址指针。

将NUM值加载到R1，作为循环控制变量，表示要拷贝的字节数。

通过计算NUM加上SRC地址再减一，得到源地址的末尾地址，并将其重新赋值给R0，这样R0就指向了源数据的最后一个字节。

将DEST地址加载到数据指针DPTR，作为目的地址指针。

进入循环进行数据拷贝。从源地址R0读取一个字节到累加器A。使用MOVX指令将A中的内容写入到目的地址DPTR。目的地址指针DPTR加一，源地址指针R0减一，实现逆序读取源数据，并减少循环次数R1（-1）。

通过DJNZ R1, COPY_LOOP判断循环次数是否为 0，如果不为 0 则继续循环。

循环结束后，将$字符写入目的地址的末尾。

（3）子程序模块

三、实现效果

3.1 存入数据

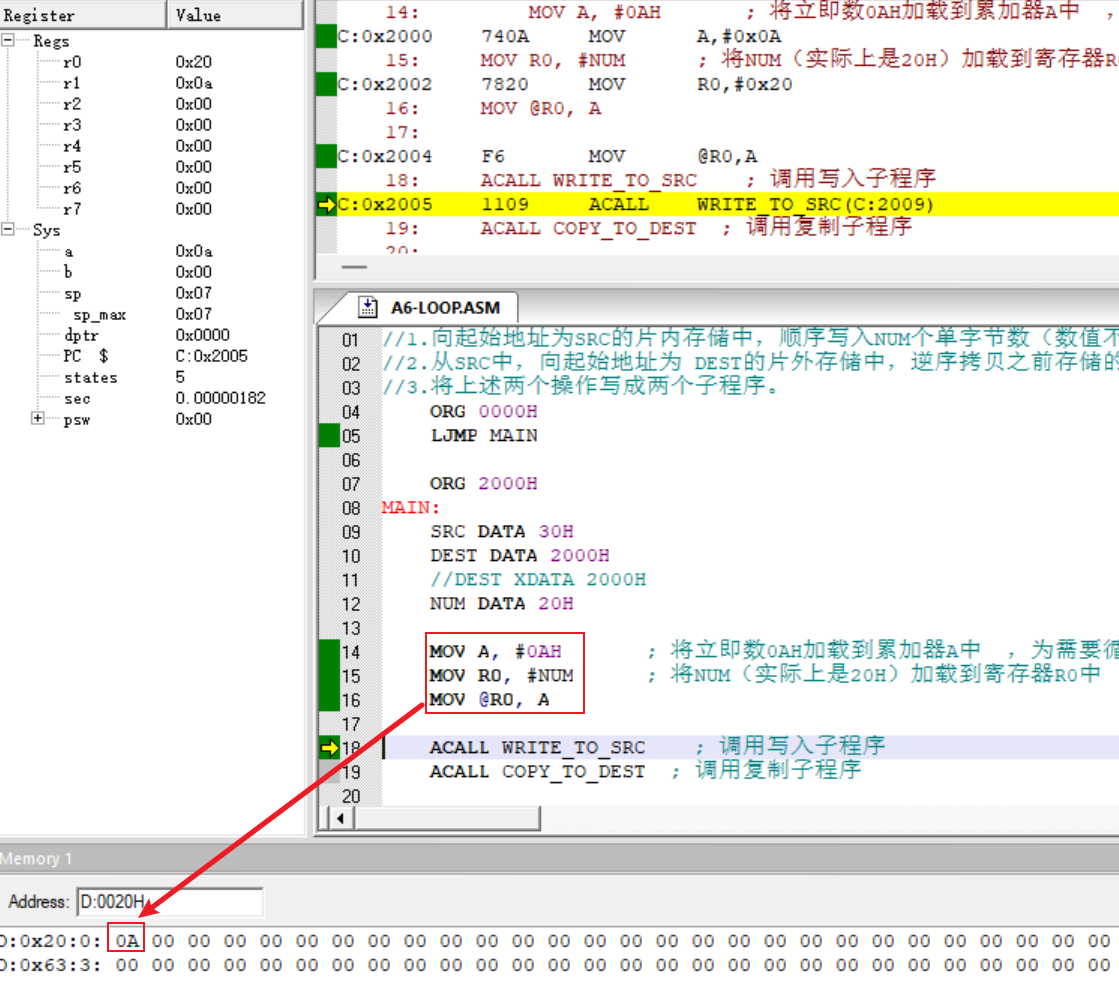

（1）设置NUM的值：

如图可以看到：

将NUM的值设为10（0AH）存入NUM的地址20H中。

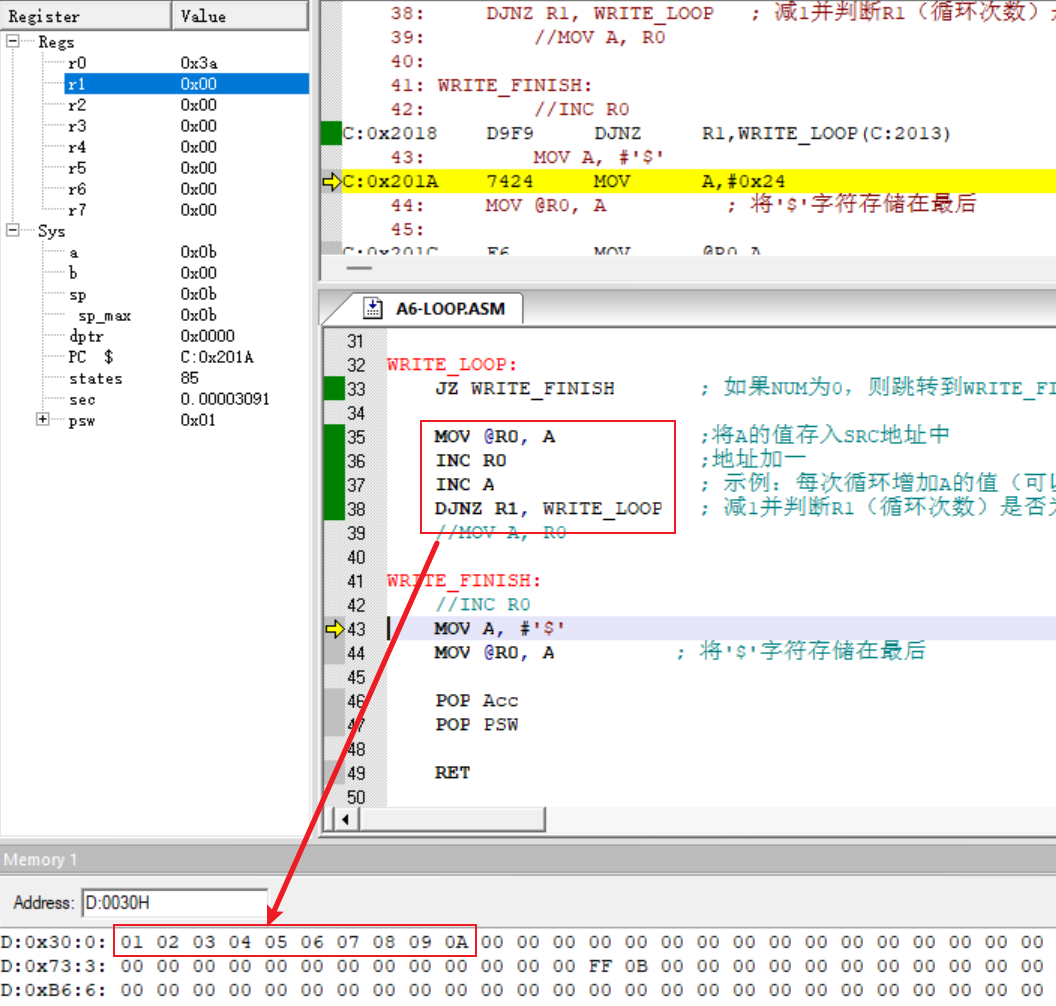

（2）循环存入数据：

如图可以看到：

将A的值循环存入以SRC为起始地址的源地址中。

（3）循环结束存入‘$’：

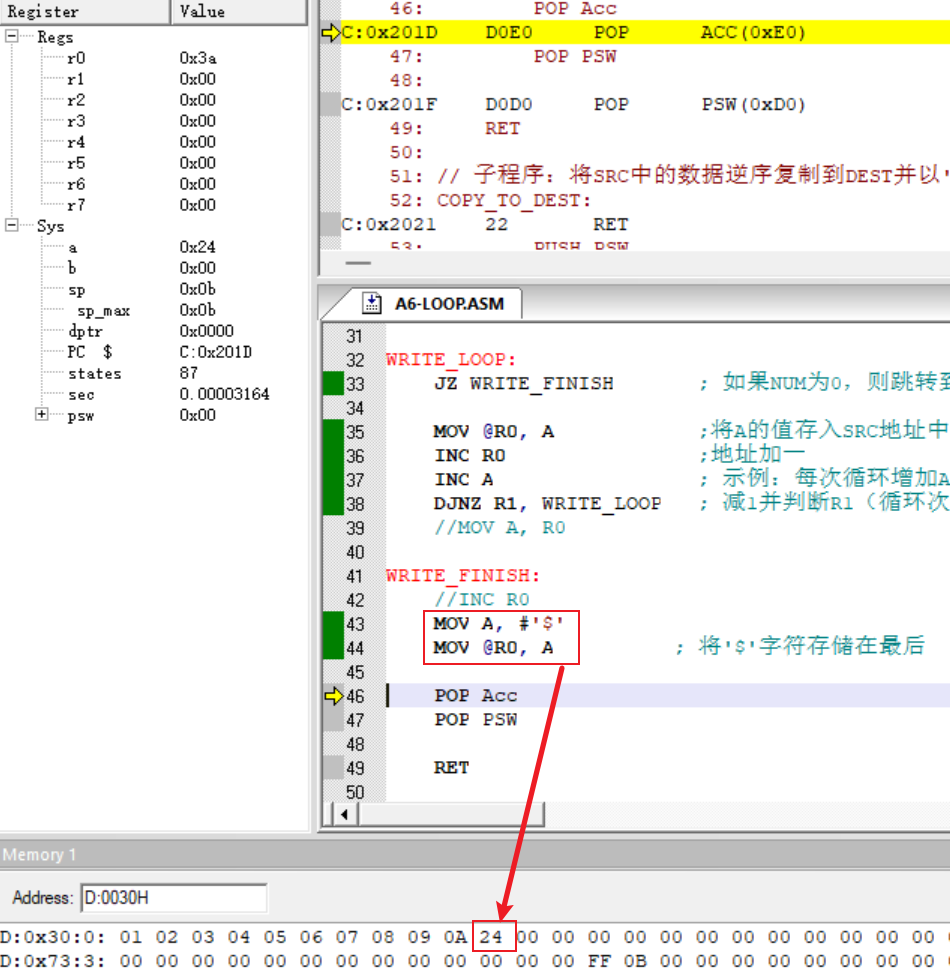

如图可以看到：

循环结束，将‘$’(24H)存入最后的地址中。

3.2拷贝数据

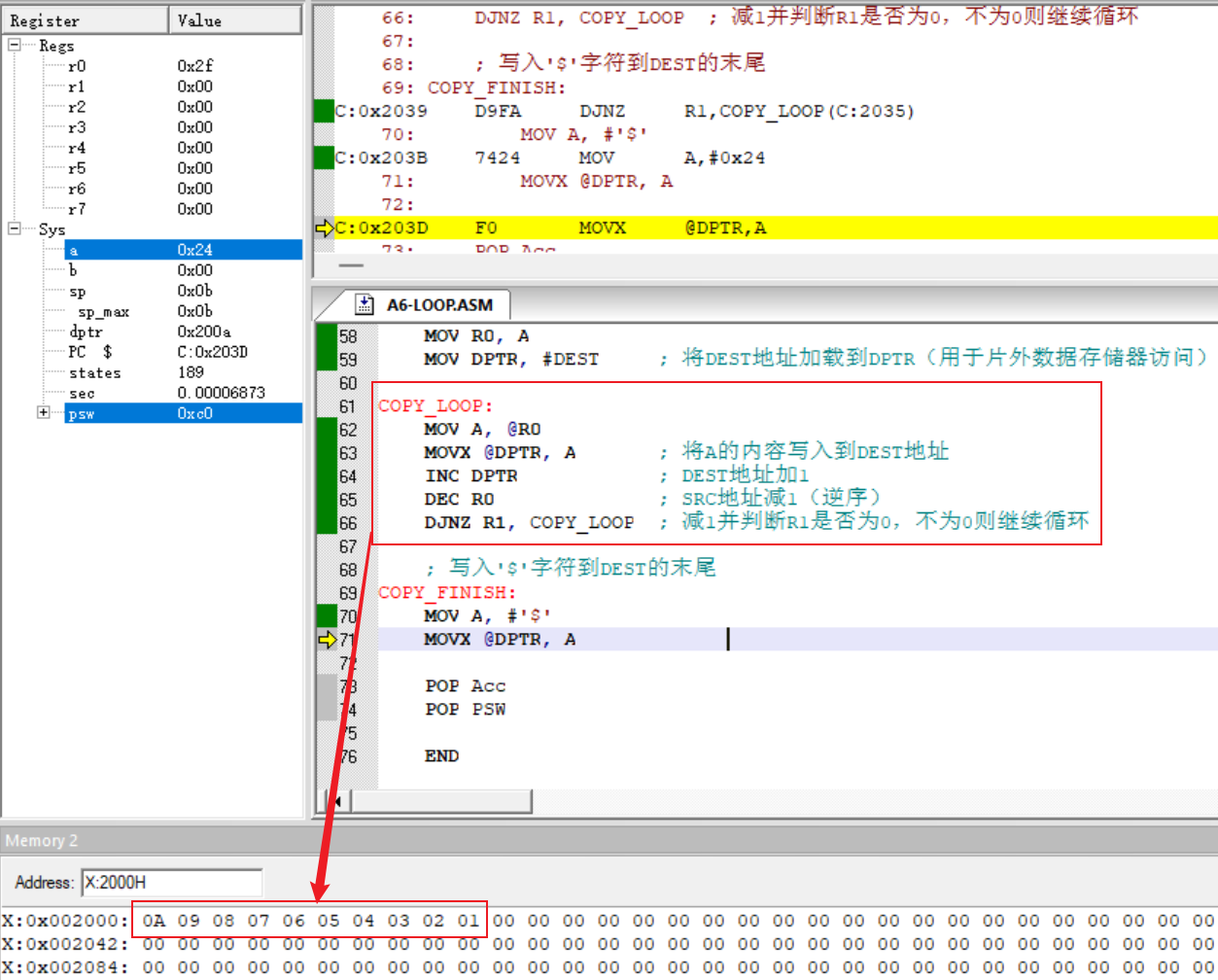

（1）逆序拷贝数据：

如图可以看到：

程序将以SRC为起始地址的数据逆序拷贝到以DEST为起始地址的存储区内。

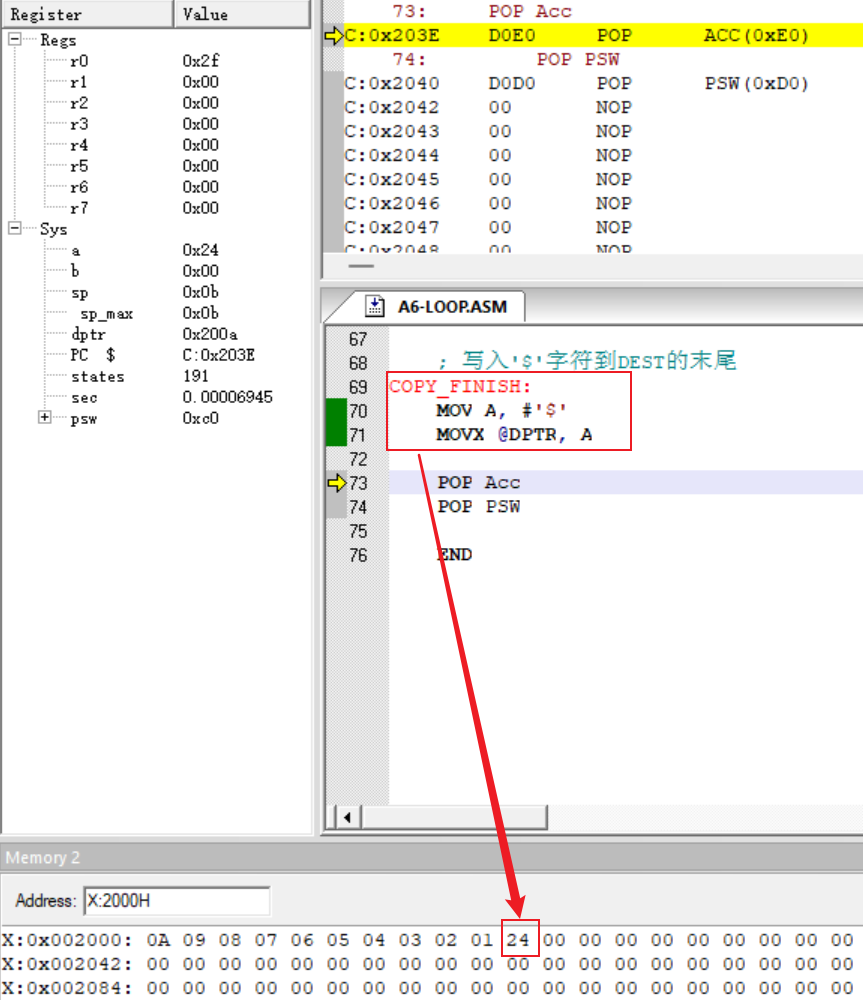

（2）循环结束存入‘$’：

如图可以看到：

循环结束，将‘$’(24H)存入最后的地址中。

四、源代码

//1.向起始地址为SRC的片内存储中，顺序写入NUM个单字节数（数值不限），并以$字符（ASCII码）结尾。
//2.从SRC中，向起始地址为 DEST的片外存储中，逆序拷贝之前存储的NUM个单字节数，并以$字符结尾。
//3.将上述两个操作写成两个子程序。
    ORG 0000H
    LJMP MAIN

    ORG 2000H
MAIN:
 	SRC DATA 30H
	DEST DATA 2000H
    NUM DATA 20H

	MOV A, #0AH       ; 将立即数0AH加载到累加器A中  ，为需要循环的次数
    MOV R0, #NUM      ; 将NUM（实际上是20H）加载到寄存器R0中
    MOV @R0, A

    ACALL WRITE_TO_SRC    ; 调用写入子程序
    ACALL COPY_TO_DEST  ; 调用复制子程序

	SJMP	$

// 子程序：向SRC写入NUM个字节并以'$'字符结尾
WRITE_TO_SRC:
	PUSH PSW
	PUSH Acc

    MOV R0, #SRC        ; 将SRC地址加载到R0寄存器
    MOV R1, NUM         ; 将NUM值加载到R1寄存器 ，为需要循环的次数 ，10次
    MOV A, #01H 		;数值为1开始写入

WRITE_LOOP:
    JZ WRITE_FINISH       ; 如果NUM为0，则跳转到WRITE_FINISH

	MOV @R0, A			  ;将A的值存入SRC地址中
	INC R0				  ;地址加一
    INC A                 ; 示例：每次循环增加A的值（可以替换为其他逻辑）
    DJNZ R1, WRITE_LOOP   ; 减1并判断R1（循环次数）是否为0，不为0则继续循环

WRITE_FINISH:
	MOV A, #'$'
    MOV @R0, A          ; 将'$'字符存储在最后

	POP Acc
	POP PSW

    RET

// 子程序：将SRC中的数据逆序复制到DEST并以'$'字符结尾
COPY_TO_DEST:
	PUSH PSW
	PUSH Acc

    MOV R0, #SRC         ; 将SRC地址加载到R0寄存器
	MOV R1, NUM  		 ; 将NUM值加载到R1寄存器
    MOV A, NUM
	ADD A, R0
	ADDC A, #-1
	MOV R0, A
    MOV DPTR, #DEST     ; 将DEST地址加载到DPTR（用于片外数据存储器访问）

COPY_LOOP:
	MOV A, @R0
    MOVX @DPTR, A       ; 将A的内容写入到DEST地址
    INC DPTR            ; DEST地址加1
    DEC R0              ; SRC地址减1（逆序）
    DJNZ R1, COPY_LOOP  ; 减1并判断R1是否为0，不为0则继续循环

    ; 写入'$'字符到DEST的末尾
COPY_FINISH:
	MOV A, #'$'
	MOVX @DPTR, A

    POP Acc
	POP PSW

    END
