文档实现功能介绍

本文档通过一个叫做ibert的IP，实现10G光口回环测试例子。工程新建方法请参考教程《流水灯》，其中只是将文件名进行修改。

Vivado

起始页（或 file-->Project-->New	创建新工程(Create New Project)
向导起始页面	点击 Next-->
Project Name(工程名)	工程名：QSFP 工程路径：(自己选择，不要有中文路径) Next-->
Add Source(添加设计源文件)	点击 Next-->
Add Constraints(添加已有约束文件)	点击 Next-->
Default Part(默认配置，芯片选型)	按具体型号选择 xcku5p-ffvb676-2-i
New Project Summary(新建工程概况	确认工程信息，选型等，点击 Finish 完成

引用IP核

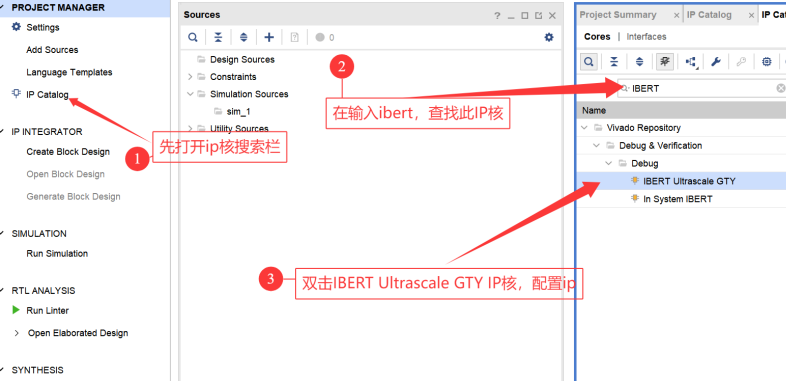

先点IP Catalog 打开IP搜索框 --> 在搜索框中输入ibert --> 双击IBERT Ultrascale GTY ，如图3-1所示

图3-1  查找IP核

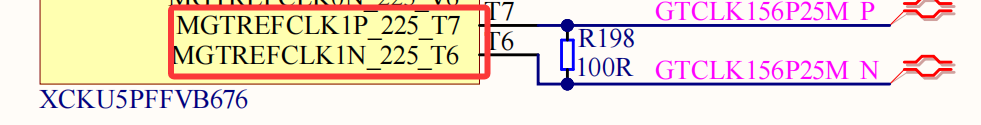

根据原理图可以得到时钟的频率为156.25MHZ，如图3-2所示

图3-2  部分原理图

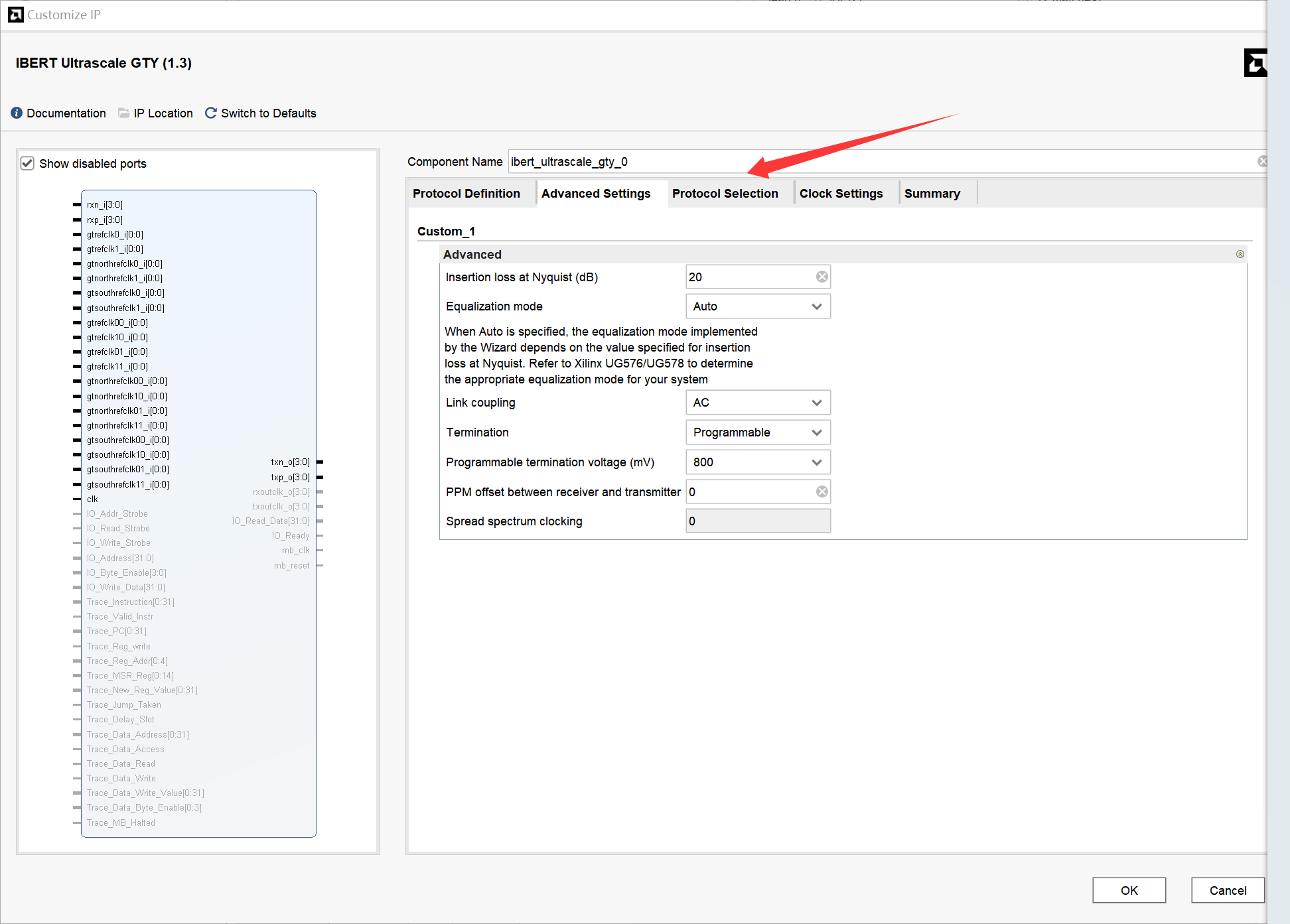

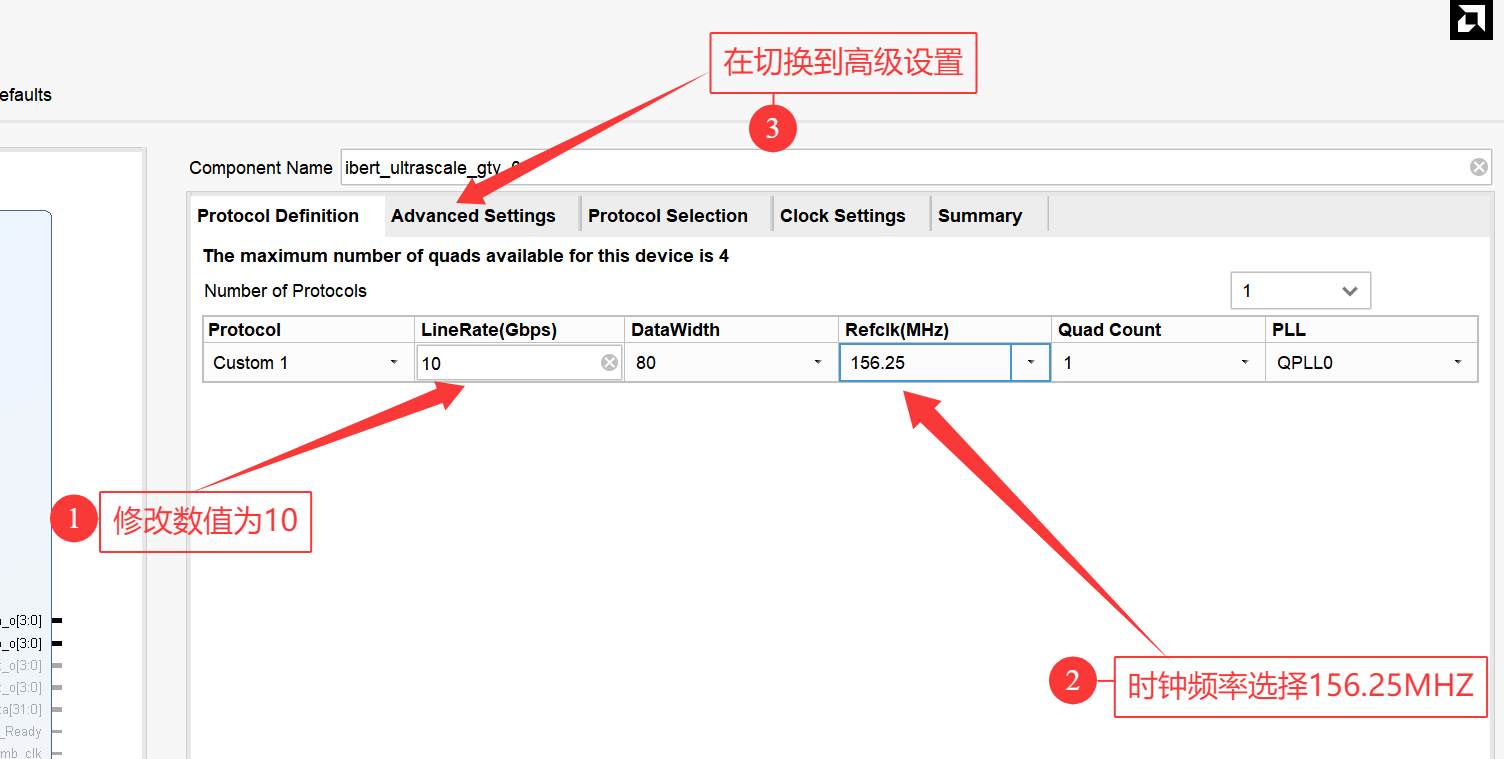

修改LineRate数值为10G --> 将Refclk的频率修改为156.25MHZ --> 点Advanced Settings 切换到高级设置 ,如图3-3所示

图3-3

因为我们只是做一个简单的回环测试，不用修改此页数值全部保持默认即可，直接切换到下一个界面，如图3-4所示

图3-4

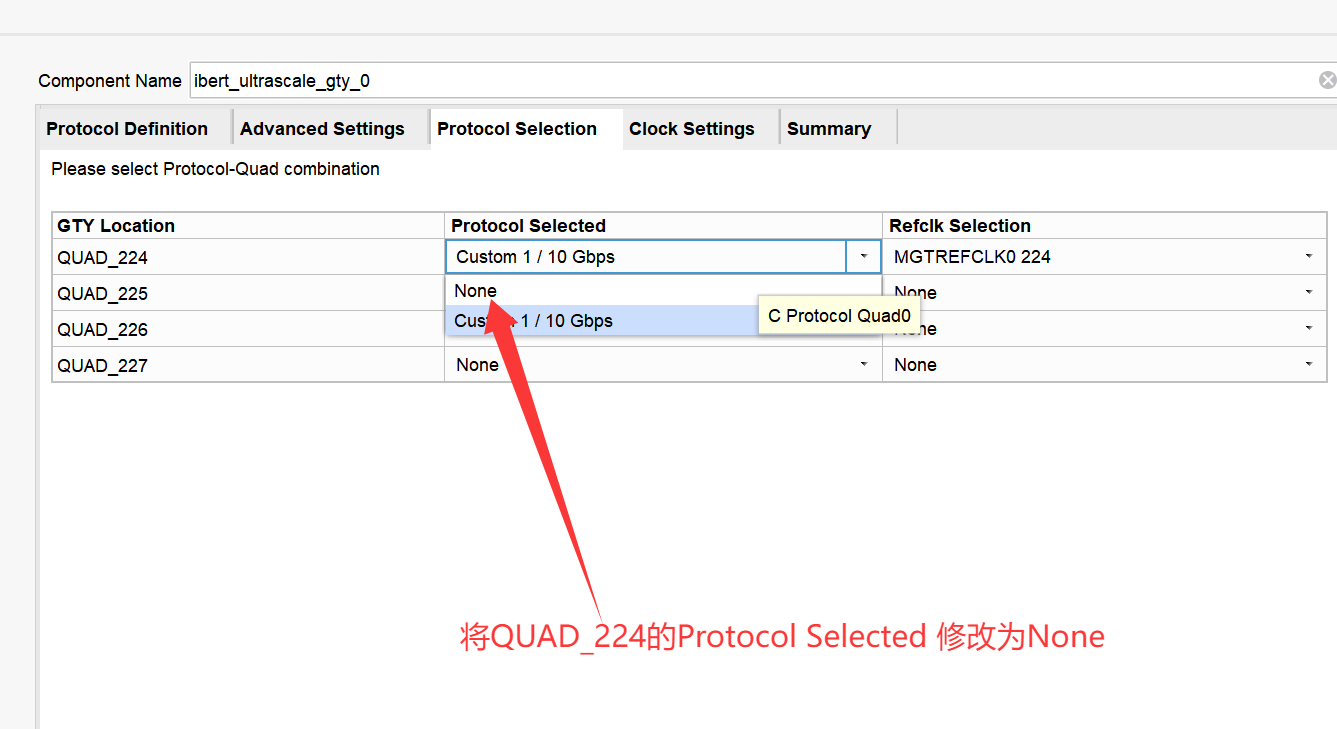

将QUAD_224的Protocol Selected修改为None，如图3-5所示

图3-5

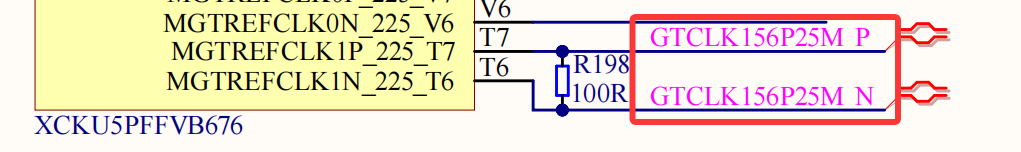

根据原理图可以得到使用的时钟为MGTREDFCLK1_225,如图3-6所示

图3-6

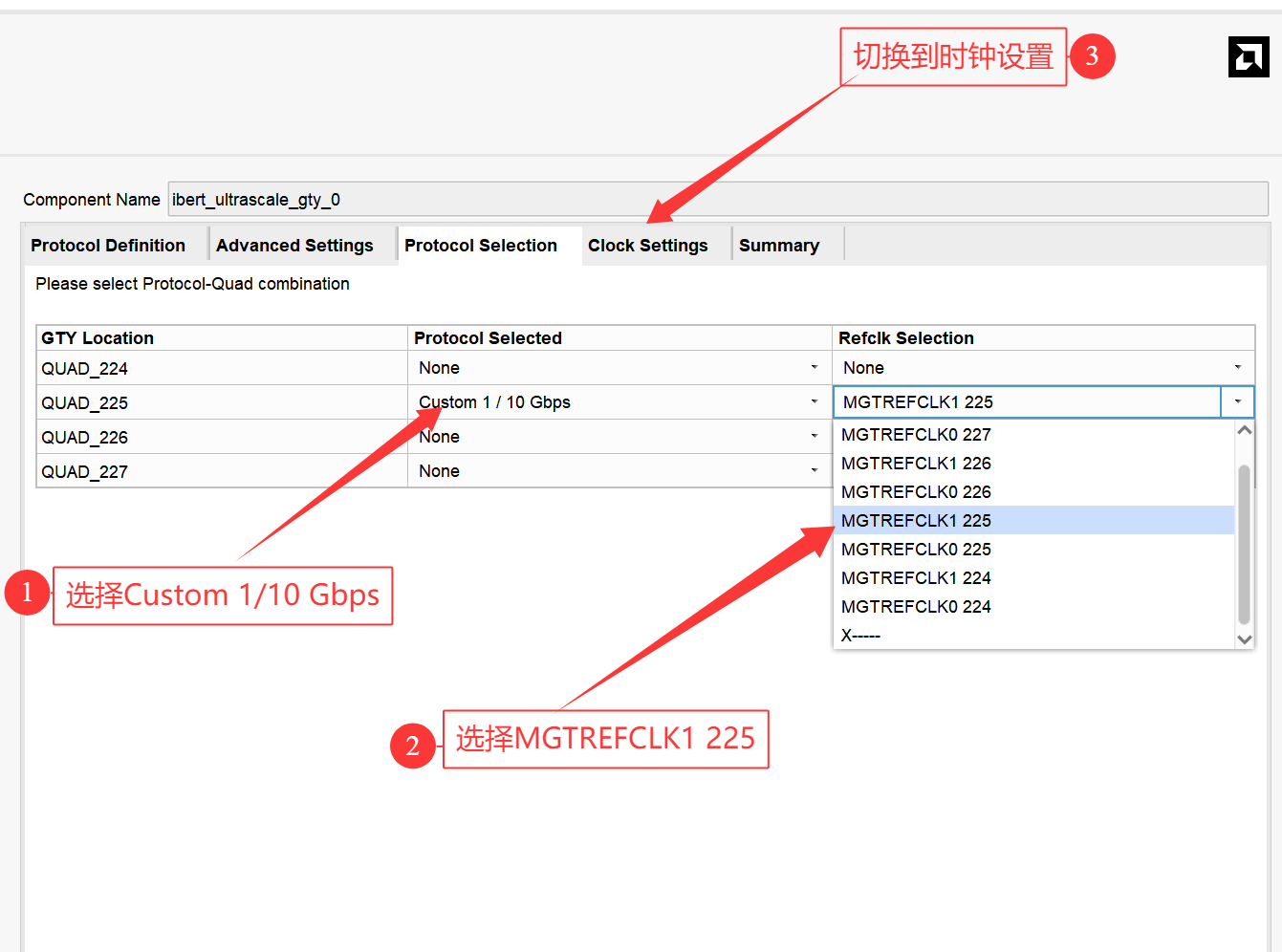

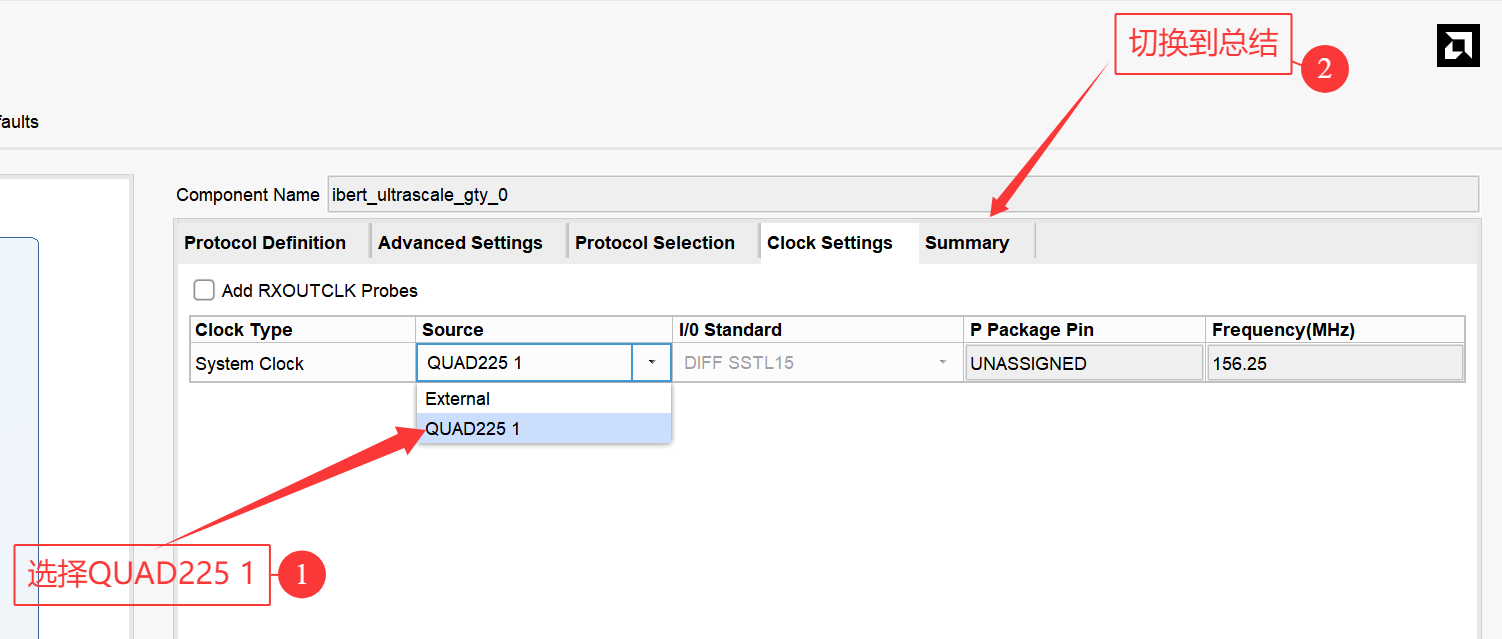

将QUAD_225的Protocol Selected修改为Custom 1/10 Gbps --> 将Refclk Selection改为MGTREDFCLK1_225由原理图得到 --> 切换到时钟设置，如图3-7所示

图3-7

将Source 选择为QUAD255 1 --> 切换到总结页面，如图3-8所示

图3-8

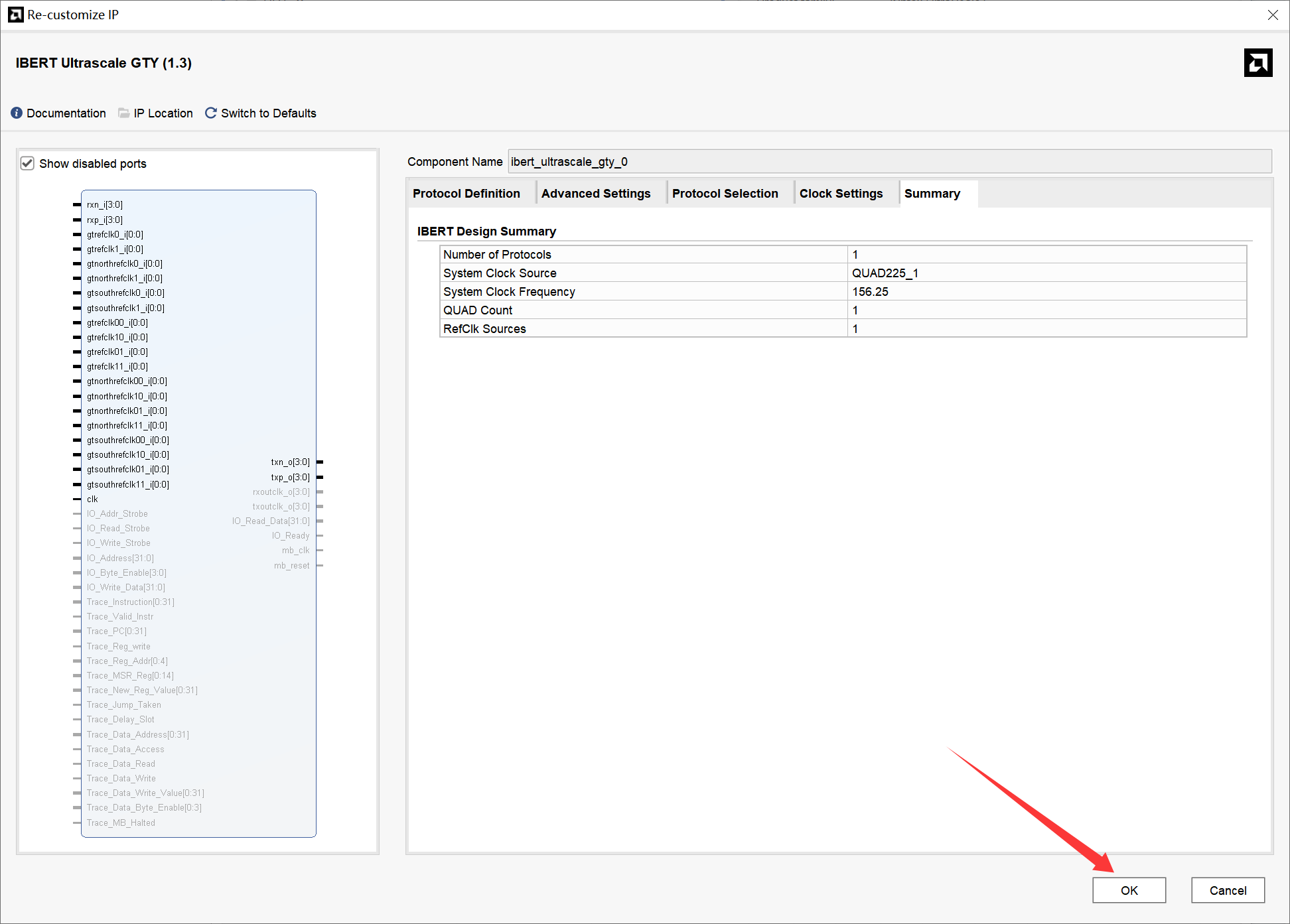

可先看看设置的一些配置有没有错误如果没有错误就直接点击OK，如图3-9所示

图3-9

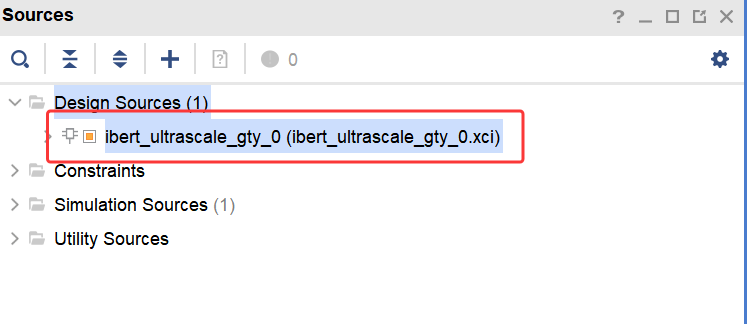

之后等IP核生成完成后会在Design Sources 出现一个IP核，如图3-10所示

图3-10

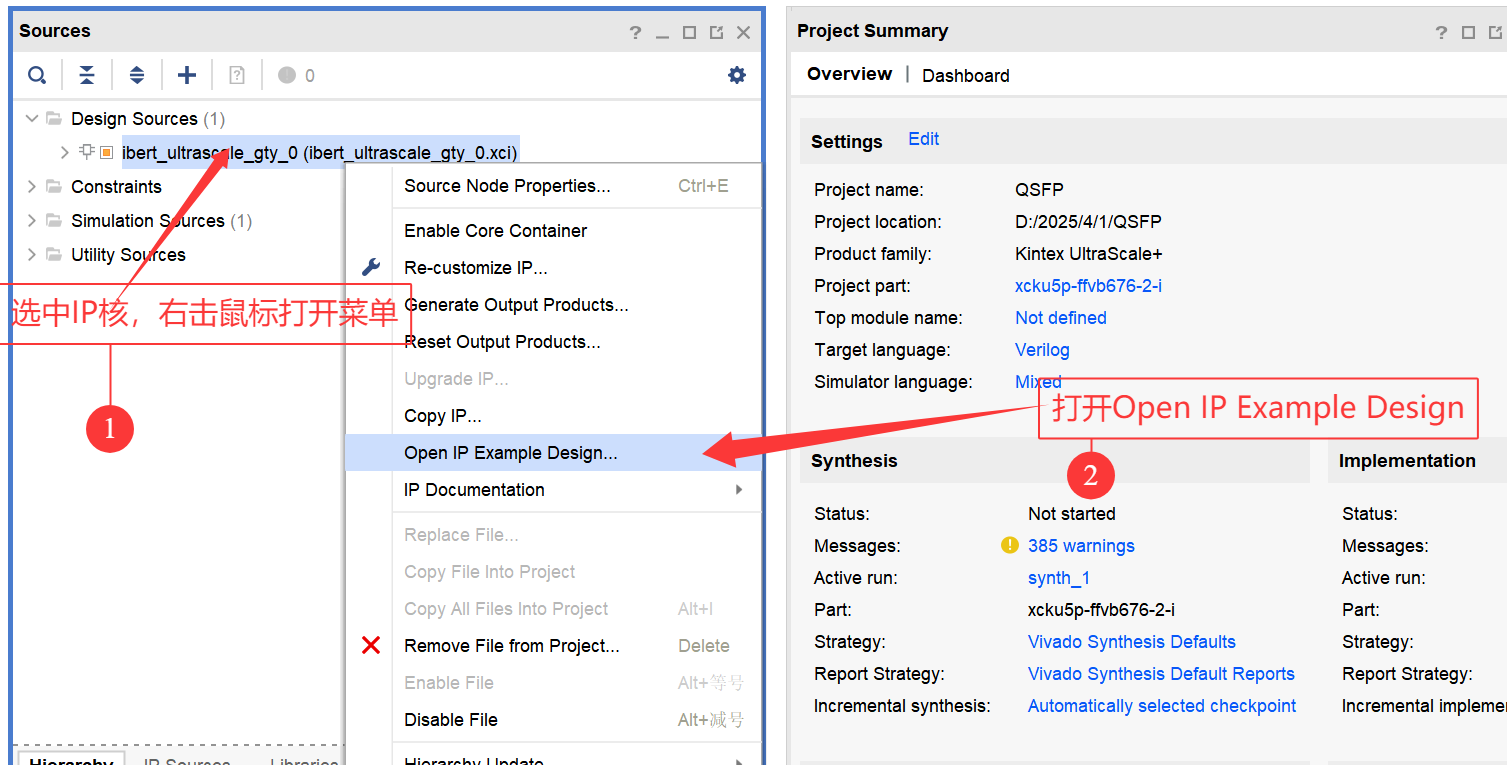

选中IP核，右击鼠标打开菜单 --> 打开Open IP Example Design，如图3-11所示

图3-11

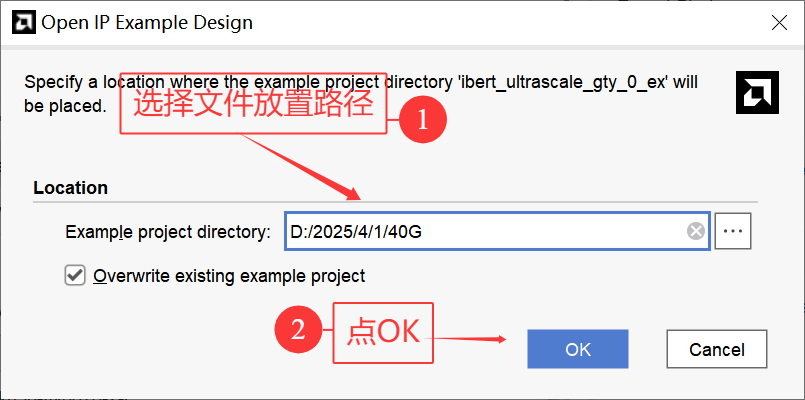

选择文件放置路径（警告不能带有中文） --> 点OK，如图3-12所示

图3-12

之后等待它自己打开一个vivado2024.1窗口，在新打开的vivado中直接生成比特流文件。如图3-13所示

图3-13

连接开发板烧写比特流步骤参考《点亮你的led》，开发板要插入一个光口模块，如图3-14所示

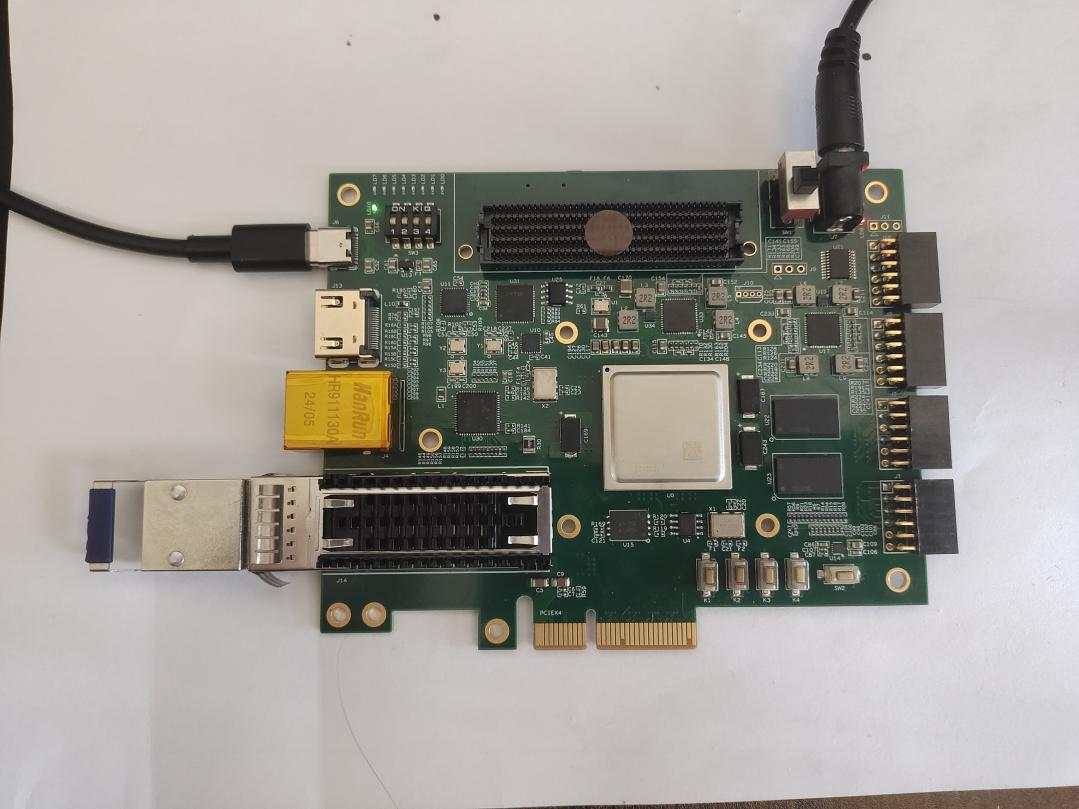

图3-14   实物连接图

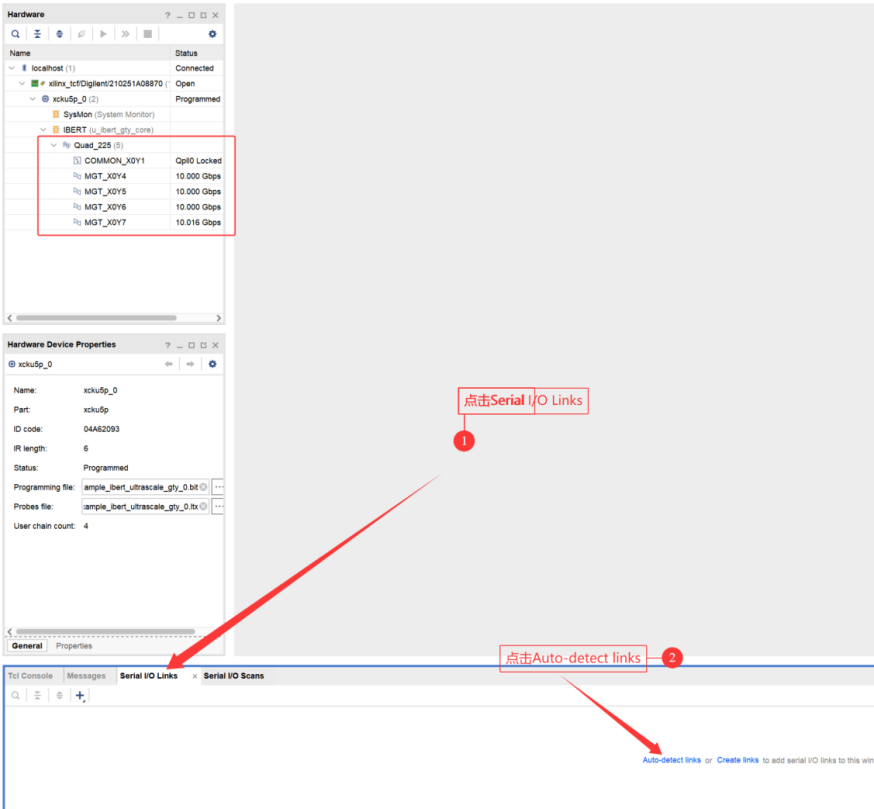

完成后会出现此界面，点击Serial I/O Links --> 点击Auto-detect links，如图3-15所示

图3-15

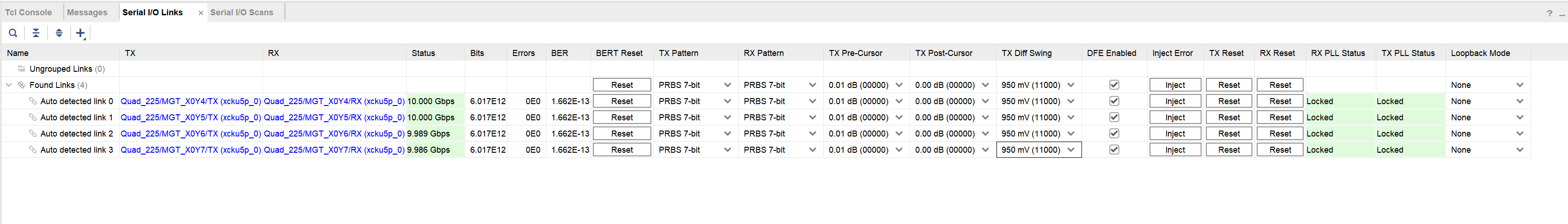

当打开Auto-detect links之后就可以看到传输的各种参数，每次启动后都需要点击复位，就会显示图3-16

图3-16

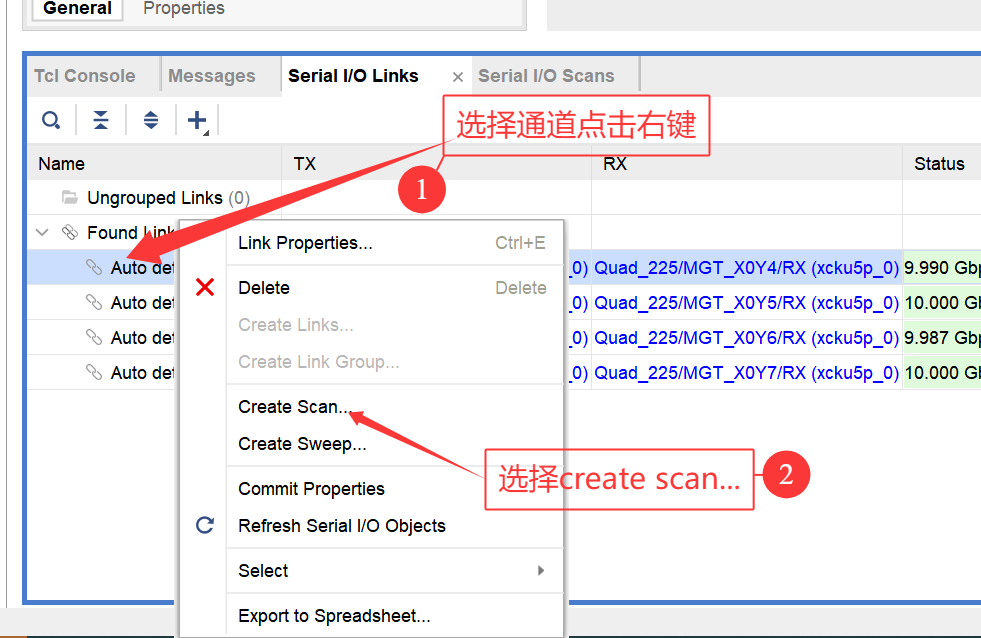

选择通道点击右键 --> 点击Crea scan...查看眼图,如图3-17所示

图3-17

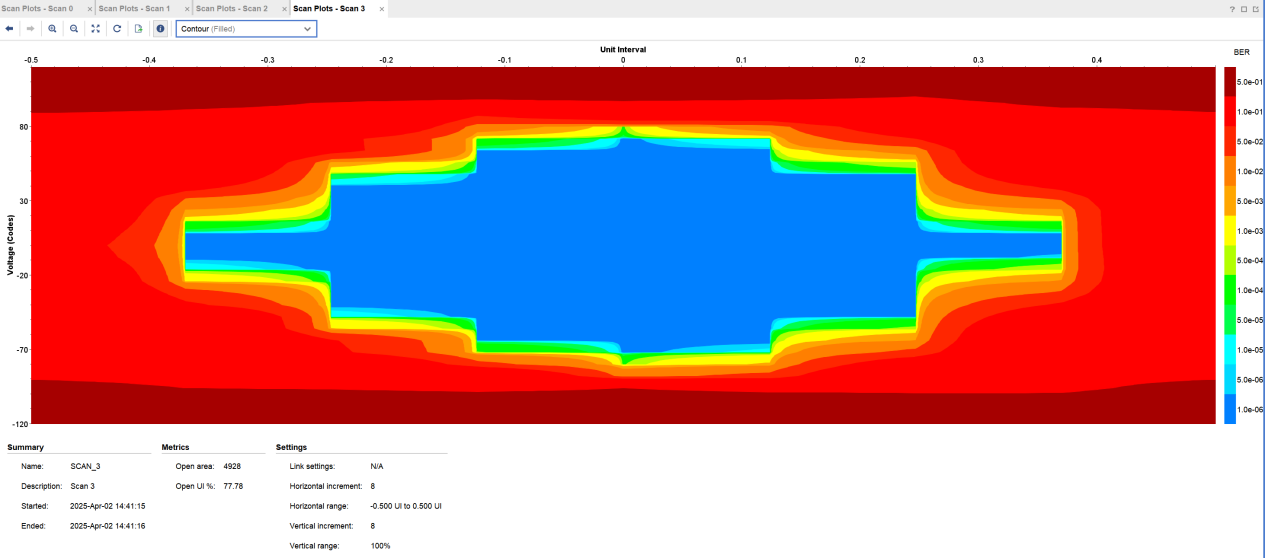

点击OK后就可以看到眼图了，如图3-18所示

图3-18  眼图

本次文章所使用的代码和例程都在链接中，希望对你有所帮助

通过网盘分享的文件：ibert_ultrascale_gty_10G.rar
链接: https://pan.baidu.com/s/1kx1Rowliu4Zjc6upqf3IFA 提取码: gyjh
