深入STM32低功耗开发：HAL库实战指南

一、STM32低功耗模式概览

1. 什么是低功耗

STM32的低功耗（low power mode）特性是其嵌入式处理器系列的一个重要优势，特别适用于需要长时间运行且功耗敏感的应用场景，如便携式设备、物联网设备、智能家居系统等。

在很多应用场合中都对电子设备的功耗要求非常苛刻，如某些传感器信息采集设备，仅靠小型的电池提供电源，要求工作长达数年之久，且期间不需要任何维护；由于智慧穿戴设备的小型化要求，电池体积不能太大导致容量也比较小，所以也很有必要从控制功耗入手，提高设备的续行时间。

2. STM32电源系统结构

3. 低功耗模式介绍

STM32系列提供了三种主要低功耗模式，满足不同场景的能耗需求：

上电后默认是在运行模式，当内核不需要继续运行时，可以选择后面三种低功耗模式。

3.1. Sleep Mode（睡眠模式）

特点：

• 仅关闭CPU时钟，外设保持运行
• 唤醒后程序立即继续执行（无需复位）
• 功耗：约1-3 mA（与主频相关）

唤醒方式：

• 任意中断（GPIO、定时器、通信接口等）

适用场景：

• 短暂空闲（如等待传感器数据的间歇期）
• 实时性要求高的场景（如电机控制中的停顿间隙）
• 需快速唤醒（<10 μs）的低功耗需求

---

3.2. Stop Mode（停止模式）

特点：

• 关闭主电压调节器，冻结所有时钟（HCLK/PCLK）
• SRAM和寄存器数据保留
• 功耗：约10-50 μA

唤醒方式：

• 外部中断（EXTI）、RTC闹钟、低功耗定时器

适用场景：

• 中等功耗要求的长期待机（如智能手表的夜间模式）
• 需要保存运行状态的低功耗场景（如工业设备的休眠待机）
• 唤醒时间要求中等（100-200 μs）

---

3.3. Standby Mode（待机模式）

特点：

• 关闭整个电源域（仅备份域维持）
• 丢失SRAM和寄存器数据（需通过备份寄存器保存关键数据）
• 功耗：约1-5 μA

唤醒方式：

• 外部复位（NRST）、特定唤醒引脚（WKUP）、RTC闹钟

适用场景：

• 超低功耗长期休眠（如电池供电的远程传感器）
• 无需保留运行状态的场景（如一次性触发设备）
• 可接受较长唤醒时间（1-10 ms）

---

4. 模式选择决策树

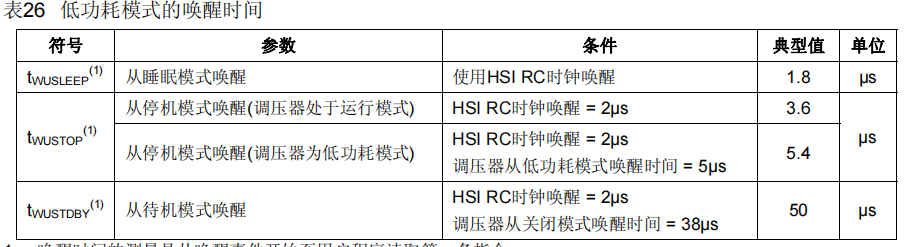

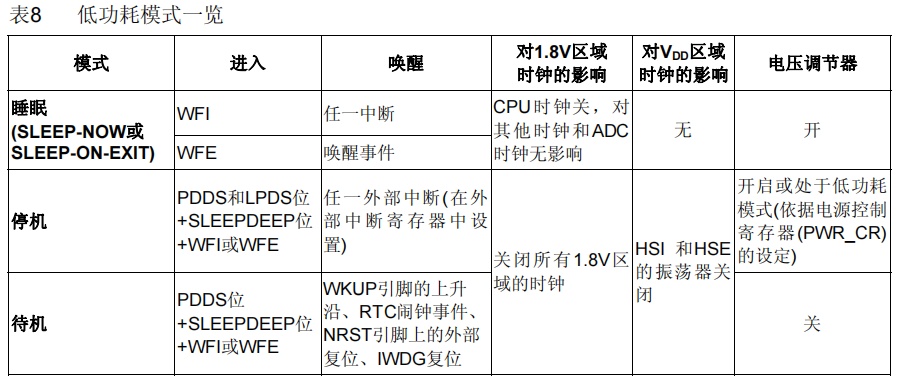

下表列出的唤醒时间是在一个8MHz的HSI RC振荡器的唤醒阶段测量得到。唤醒时使用的时钟源依当前的操作模式而定：

1. 是否需要保留程序运行状态？

   • 是 → Stop Mode
   • 否 → 进入第2步

2. 对功耗要求是否苛刻？

   • 是（μA级）→ Standby Mode
   • 否（mA级）→ Sleep Mode

典型应用示例：

• 温湿度传感器（每小时采集1次） → Standby Mode + RTC唤醒
• 无线遥控器（按键唤醒） → Stop Mode + EXTI中断
• 实时数据监控（间歇工作） → Sleep Mode + 定时器唤醒

通过合理选择模式，可平衡功耗与性能，典型场景可降低90%以上的能耗。

---

二、关键寄存器解析

该图取自"良许嵌入式"

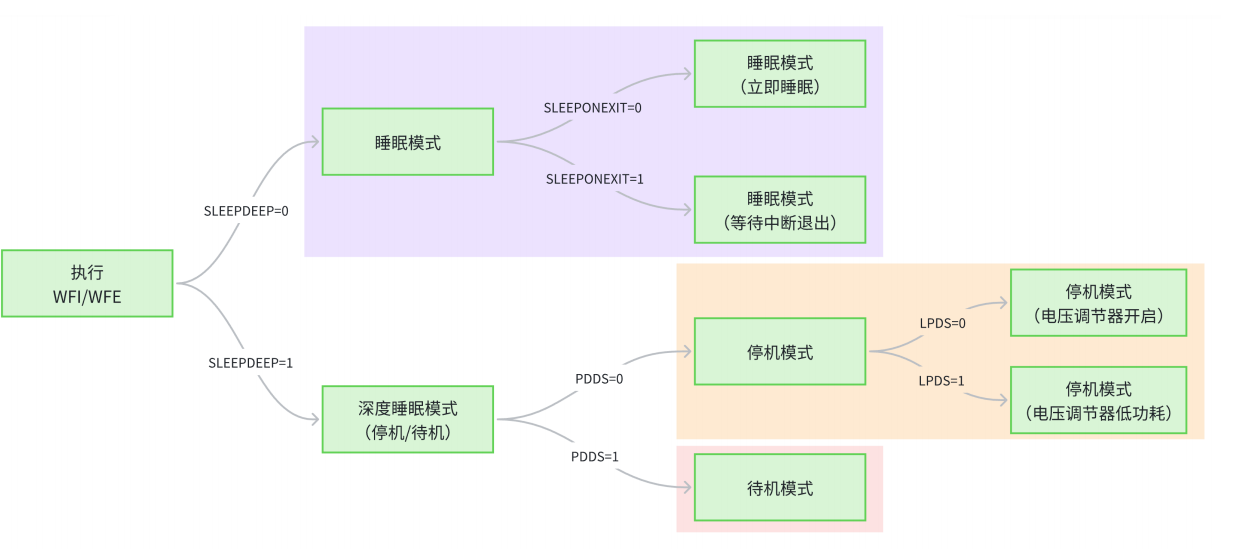

由此图，我们可以了解到低功耗模式下，主要我们需要了解的寄存器如下：

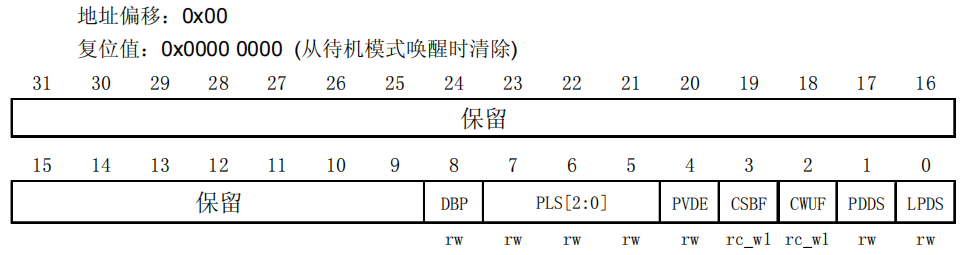

1. 电源控制寄存器 (PWR_CR)

在该寄存器中，我们主要关注两位，一位PDDS、一位LPDS。

PDDS（ 位 1 ）：掉电深睡眠

与LPDS位协同操作
0：当CPU进入深睡眠时进入停机模式，调压器的状态由LPDS位控制。
1：CPU进入深睡眠时进入待机模式。

---

LPDS（位 0）：深睡眠下的低功耗：

PDDS=0时，与PDDS位协同操作
0：在停机模式下电压调压器开启
1：在停机模式下电压调压器处于低功耗模式

---

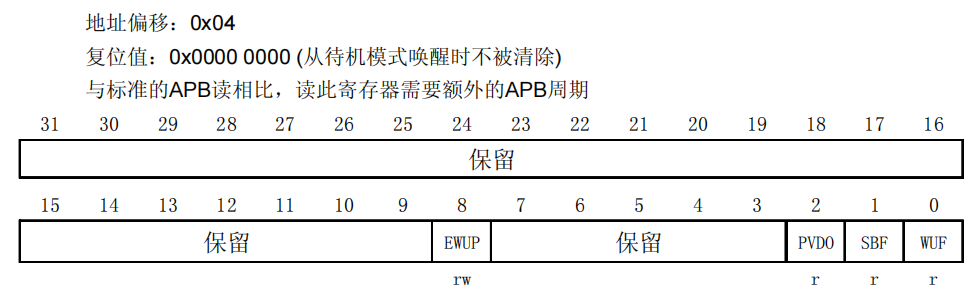

2. 电源控制状态寄存器 (PWR_CSR)

在该寄存器下，我们主要看EWUP和WUF两位、

EWUP（位 8）：使能WKUP引脚

0：WKUP引脚为通用I/O。WKUP引脚上的事件不能将CPU从待机模式唤醒
1：WKUP引脚用于将CPU从待机模式唤醒，WKUP引脚被强置为输入下拉的配置(WKUP引脚
上的上升沿将系统从待机模式唤醒)
注：在系统复位时清除这一位。

---

WUF（位 0）：唤醒标志

该位由硬件设置，并只能由POR/PDR(上电/掉电复位)或设置电源控制寄存器(PWR_CR)的
CWUF位清除。
0：没有发生唤醒事件
1：在WKUP引脚上发生唤醒事件或出现RTC闹钟事件。
注：当WKUP引脚已经是高电平时，在(通过设置EWUP位)使能WKUP引脚时，会检测到一个额外的
事件。

---

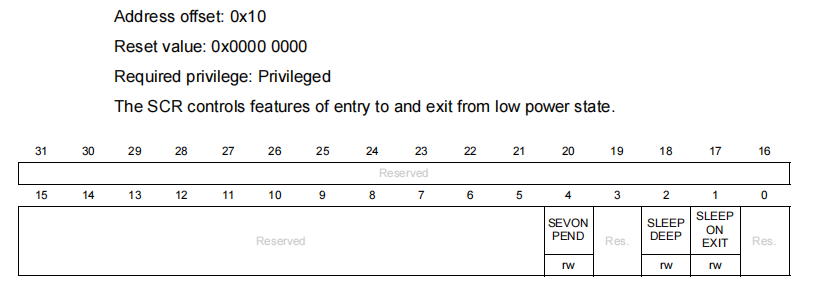

3. 系统控制寄存器 (SCB_SCR)

主要关注的位是SLEEPDEEP和SLEEPONEXIT两位。

SLEEPDEEP（位2 ）

控制处理器是否使用睡眠或者深度睡眠来使用低功耗模式
0: 睡眠模式
1: 深度睡眠模式（停机、待机）

---

SLEEPONEXIT（ 位1）

配置在从处理程序模式（Handler mode）返回到线程模式（Thread mode）时启用退出即休眠（Sleep-on-Exit）功能。将此位设置为1，可使中断驱动型应用程序避免返回到空的主程序循环中。
0：立即睡眠
1：等待中断退出再睡眠

---

三、HAL库关键函数

// 进入睡眠模式
void HAL_PWR_EnterSLEEPMode(uint32_t Regulator, uint8_t SLEEPEntry);

// 进入停止模式
void HAL_PWR_EnterSTOPMode(uint32_t Regulator, uint8_t STOPEntry);

// 进入待机模式
void HAL_PWR_EnterSTANDBYMode(void);

// 启用唤醒引脚
void HAL_PWR_EnableWakeUpPin(uint32_t WakeUpPinPolarity);

// 使能时钟电源(宏函数)
__HAL_RCC_PWR_CLK_ENABLE();

四、低功耗实验

实验目的

1. 按下按键 2 ，进入低功耗模式（睡眠、停机、待机）；
2. 按下按键 1 ，退出低功耗模式；
3. 正常模式下，LED1 闪烁；进入停机模式，LED2 长亮，退出停机模式则 LED2 熄灭。

部分关键代码

1. 初始化函数

唤醒中断初始化

void lpwr_init(void)
{
    GPIO_InitTypeDef gpio_initstruct;
    //打开时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();                           // 使能GPIOB时钟

    //调用GPIO初始化函数
    gpio_initstruct.Pin = GPIO_PIN_0;          //
    gpio_initstruct.Mode = GPIO_MODE_IT_RISING;             // 上升沿触发
    gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉
    gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;           // 高速
    HAL_GPIO_Init(GPIOA, &gpio_initstruct);

    HAL_NVIC_SetPriority(EXTI0_IRQn, 2, 2);
    HAL_NVIC_EnableIRQ(EXTI0_IRQn);
}

void EXTI0_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);
}

2. 进入低功耗示例

睡眠模式

void lpwr_enter_sleep(void)
{
    HAL_SuspendTick();
    HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON, PWR_STOPENTRY_WFI);
}

停止模式

void lpwr_enter_stop(void)
{
    //暂停滴答定时器
    HAL_SuspendTick();
    //点亮LED2，代表进入停机模式
    led2_on();
    //进入停机模式
    HAL_PWR_EnterSTOPMode(PWR_MAINREGULATOR_ON, PWR_STOPENTRY_WFI);
    //熄灭LED2，代表退出停机模式
    led2_off();
    //从停机模式唤醒，需要重新配置系统时钟
    stm32_clock_init(RCC_PLL_MUL9);
}

待机模式

void lpwr_enter_standby(void)
{
    //使能电源时钟（关闭电压调节器）
    __HAL_RCC_PWR_CLK_ENABLE();
    //使能WAKEUP引脚的唤醒功能
    HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1);
    //清除唤醒标记，否则将持续保持唤醒状态
    __HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);
    //进入待机模式
    HAL_PWR_EnterSTANDBYMode();
    //测试：看看代码会不会运行到下面？
    led2_on();
}

3. 主程序代码

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "lpwr.h"
#include "key.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* 初始化LED灯 */
    uart1_init(115200);
    lpwr_init();
    key_init();
    printf("hello world!\r\n");

    uint8_t i = 0;
    while(1)
    {
        if(key_scan() == 2)
        {
            //lpwr_enter_sleep();

            //lpwr_enter_stop();

            lpwr_enter_standby();
        }


        if((i % 20) == 0)
            led1_toggle();

        i++;
        delay_ms(10);
    }
}

五、实验现象

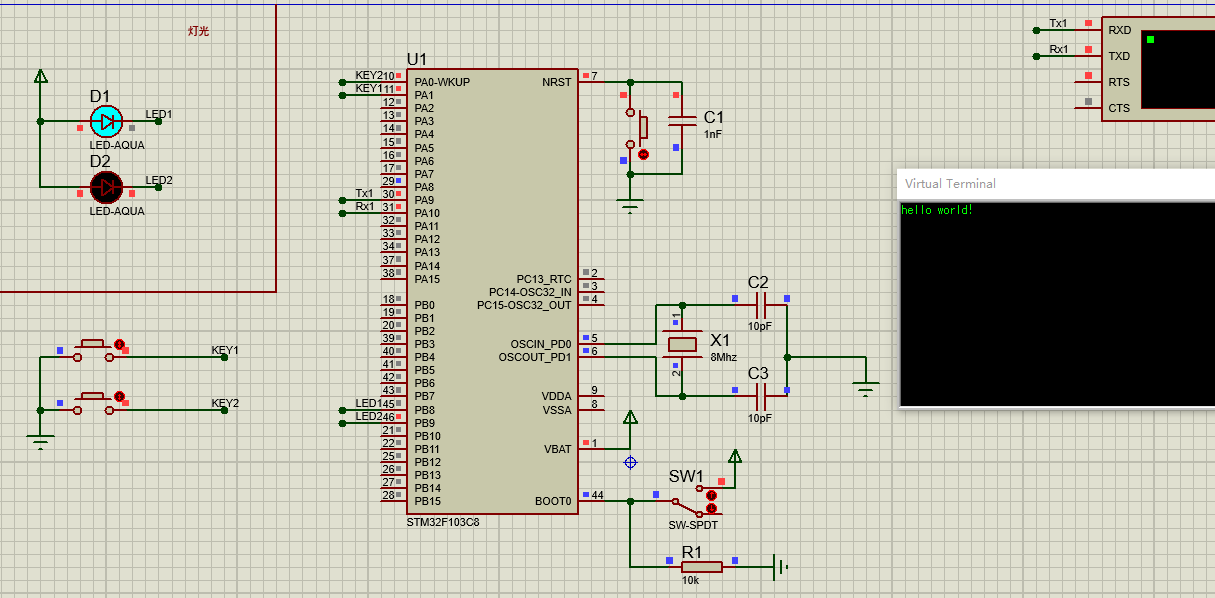

我们可以使用Proteus进行仿真实验，在实验中，我们会看到上电后，LED1在不断的闪，当我们按下KEY1，KED1保持睡眠前状态，停止闪烁。
当我们按下KEY2,触发WKUP上升沿中断，进行唤醒。观察到实验现象，LED1恢复闪烁。

并且我们能够观察到，当进行睡眠、停止模式时，程序会继续从休眠处运行的程序继续往下运行。

但是按所学的来说，在待机状态下，程序会触发复位，从main函数中进行运行。在Proteus仿真中，并没有成功实现，而在现实中使用硬件成功实现。我想知道，这是Proteus中的Bug还是我的Proteus本身就有错误。希望各位在留言区对我答疑解惑，非常感谢。

六、优化建议

1. 时钟管理

   • 进入低功耗前关闭不必要的外设时钟
   • 使用__HAL_RCC_GPIOx_CLK_DISABLE()优化GPIO功耗

2. IO配置

   • 将未使用的GPIO设置为模拟模式
   • 避免浮空输入状态
   • 禁用调试接口：__HAL_DBGMCU_FREEZE_TIMx()

3. 电压调节

   • 根据频率调整电压调节器模式：

   HAL_PWREx_ControlVoltageScaling(PWR_REGULATOR_VOLTAGE_SCALE3);


七、常见问题

1. 唤醒失败检查

   • 确认WKUP引脚已正确配置
   • 检查PWR_CSR寄存器标志位
   • 验证NVIC优先级配置

2. 电流异常排查

   • 使用GPIO状态分析仪检查引脚泄漏
   • 检查SWD接口是否禁用
   • 验证电压调节器模式设置

注意：使用待机模式前务必保存关键数据到备份寄存器（RTC_BKPxR），待机模式会丢失SRAM内容。

---

通过本文介绍的方法，希望大家可以灵活控制STM32的功耗状态，在保持HAL库易用性的同时实现精确的功耗管理。建议结合具体型号的参考手册调整参数，并通过电流表实际测量优化效果。
