一、 实验要求

• 用汇编实现冒泡排序算法。
• 在上一个实验（循环程序的设计）的代码基础上，利用冒泡排序将DEST中数据从小到大重新排序 。
• 将冒泡排序算法写成子程序。
• 在主程序中，通过设置参数，使用同一个子程序实现从大到小，从小到大排序的自由选择。

二、 实验设计

2.1 整体思路

• 在main里面设置7AH地址的值，调用子程序来进行冒泡排序

• 进行现场保护

• 进入冒泡排序，根据7AH地址的值来判断是从小到大排序还是从大到小排序。

• 每次取DEST（DPTR指向此地址）为起始地址的数组值，两两比较排序，直到所有的数据都排序完成。

• 进行现场保护

• 结束排序，返回main。

2.2 流程图

上流程图省略了从小到大，其过程与从大到小差不多。

2.3 主要模块设计思路及分析

（1）冒泡排序算法模块（这里以从大到小排序为例）

   冒泡算法的的思路（这里以从大到小排序为例）为：

在一组数据中，从第一个数据开始，两两进行比较，如果前者较后者小，则交换他们的位置，如果前者较后者大，则进行下一组的比较。这样每一轮排序之后，我们都可以将一组数据中最小的数据移到最后。下一轮对比的数据则可以去除上一轮的最小数据（每一轮之后，对比的数据减1）。直到所有的数据对比完毕。

在这个程序中，我们需要设计两个循环（外循环与内循环）。

外循环控制整个排序过程需要进行的遍历次数。

对于一个长度为 n 的数组，最多需要进行 n-1 次遍历（因为每完成一次遍历，最小的元素就会被移动到数组的末尾，因此下一次遍历不需要再考虑这个元素）。所以在这里，外循环的初始值为num-1。每循环一次，次数减1。

内循环负责比较并交换相邻的元素。

内循环的起始索引从数组的第一个元素开始，而终止索引则随着外循环的进行逐渐减小（因为每次外循环后，末尾的元素已经排好序，不需要再次比较）。

       所以在这里，内循环的初始值为当前外循环次数的值。每循环一次，次数减1。当内循环结束          后，内循环次数再次赋值为当前外循环次数的值。

（2）利用DPTR取数据模块

        首先将DPTE指向DEST所在的地址。每次需要取两个数据放到两个寄存器中，所以每一次取数据结束后DPTR会指向后一个数据的地址。但是如果这两个数据需要交换的话，则需要先将当前DPTR所指的地址数据改为前一个数据（利用暂存值的A寄存器来实现），再将DPTR的值减一（通过DEC DPL来解决，因为这里不会借位，所以不考虑借位的情况），来将后一个数据写到前一个数据的地址。每进行一轮内循环，DPTR值加一。每进行一次外循环，DPTE重新指向DEST所在的地址。



三、 实现效果

a.从小到大排序：

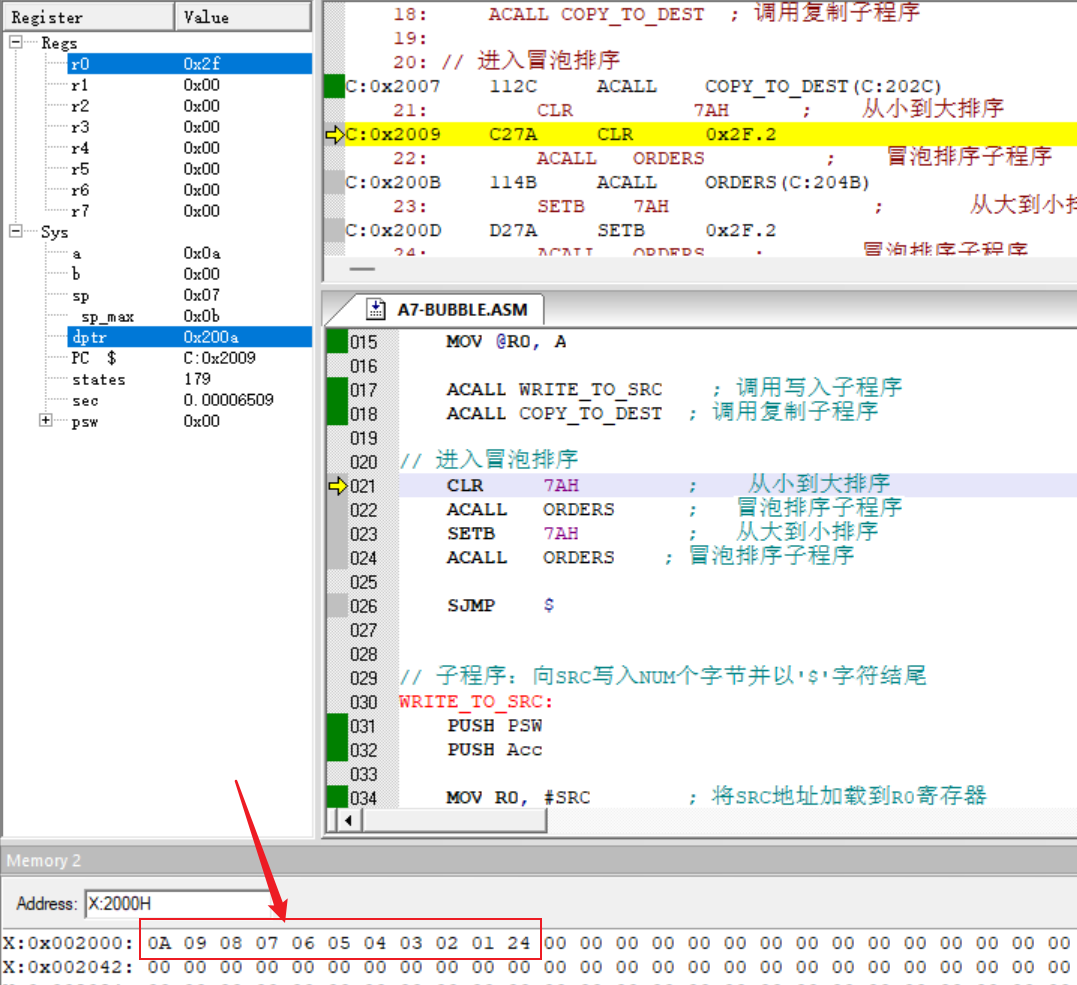

（1）未排序前：

如图可以看到：

在实验三中我们将数据拷贝到2000H为起始地址的RAM片外区。并且将字符‘$’存到最后。

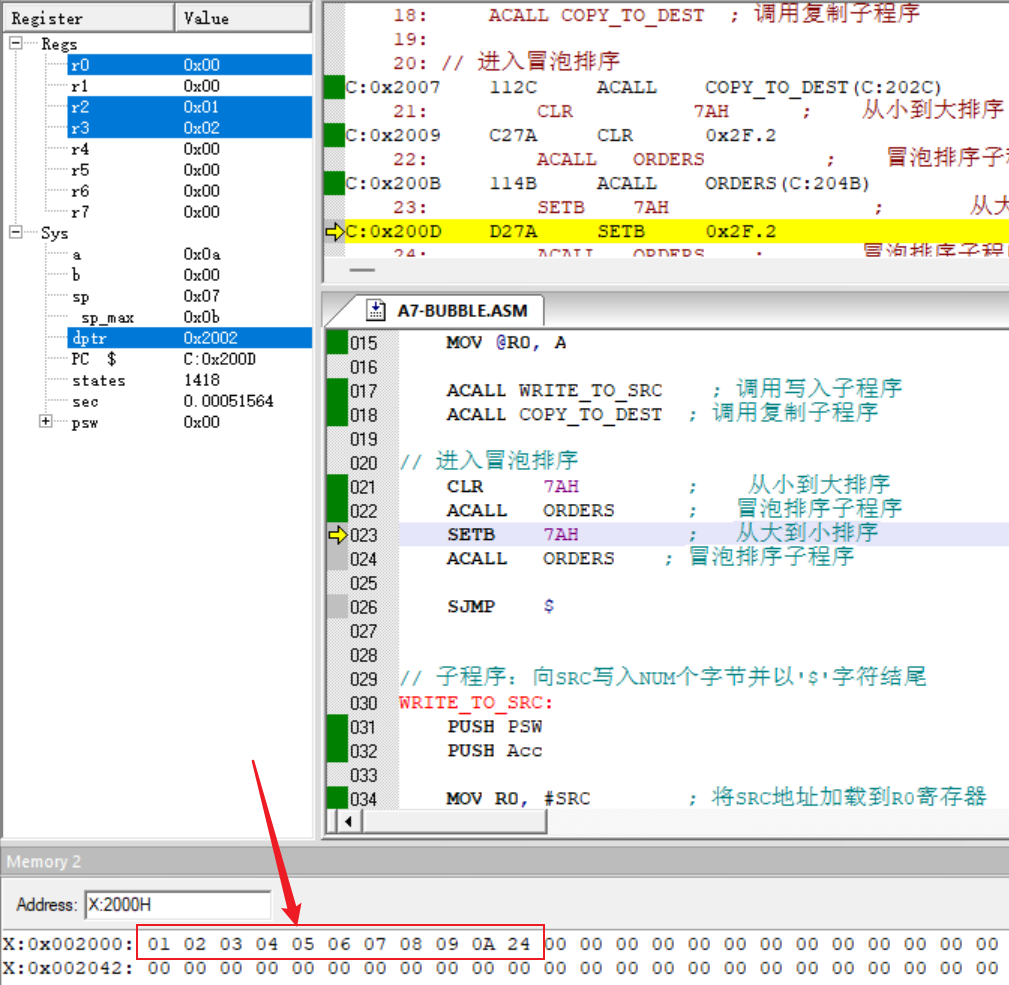

（2）排序后：

如图可以看到：

数据从小到大排序后保存到2000H的起始地址中。

b.从大到小：

（1）未排序前：

如图可以看到：

数据还保存着上一步的从小到大的排序。

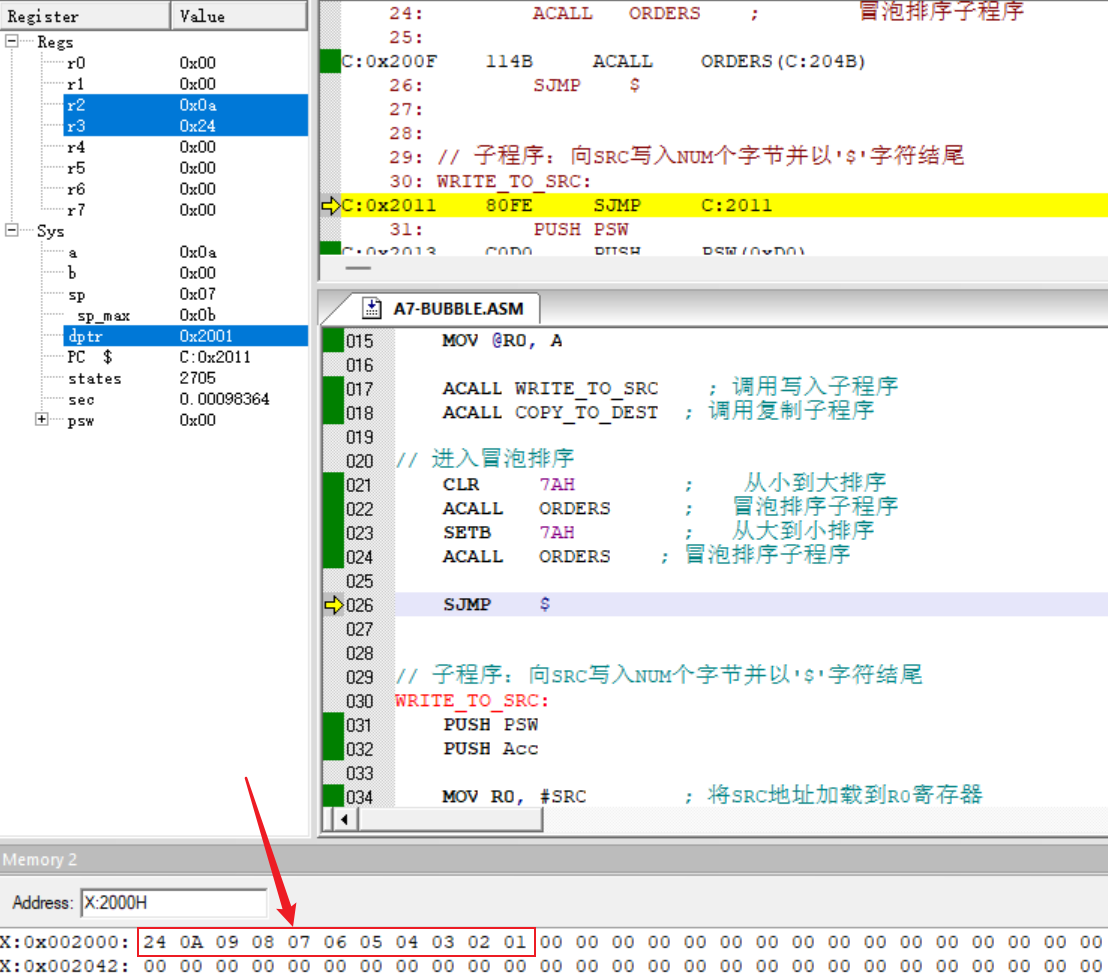

（2）排序后：

如图可以看到：

数据从大到小排序后保存到2000H的起始地址中。

四、源代码

//1.用汇编实现冒泡排序算法。
//2.在实验三的代码基础上，利用冒泡排序将DEST中数据从小到大重新排序 。
//3.将冒泡排序算法写成子程序。在主程序中，通过设置参数，使用同一个子程序实现从大到小，从小到大排序的自由选择。
    ORG 0000H
    LJMP MAIN

    ORG 2000H
MAIN:
 	SRC DATA 30H
	DEST XDATA 2000H
    NUM DATA 20H

	MOV A, #0AH       ; 将立即数0AH加载到累加器A中  ，为需要循环的次数
    MOV R0, #NUM      ; 将NUM（实际上是20H）加载到寄存器R0中
    MOV @R0, A

    ACALL WRITE_TO_SRC    ; 调用写入子程序
    ACALL COPY_TO_DEST  ; 调用复制子程序

// 进入冒泡排序
	CLR		7AH			;    从小到大排序
	ACALL	ORDERS		;	冒泡排序子程序
	SETB	7AH 		;	从大到小排序
	ACALL	ORDERS    ;	冒泡排序子程序

	SJMP	$


// 子程序：向SRC写入NUM个字节并以'$'字符结尾
WRITE_TO_SRC:
	PUSH PSW
	PUSH Acc

    MOV R0, #SRC        ; 将SRC地址加载到R0寄存器
    MOV R1, NUM         ; 将NUM值加载到R1寄存器 ，为需要循环的次数 ，10次
    MOV A, #01H 		;数值为1开始写入

	JZ WRITE_FINISH       ; 如果NUM为0，则跳转到WRITE_FINISH

WRITE_LOOP:

	MOV @R0, A			  ;将A的值存入SRC地址中
	INC R0				  ;地址加一
    INC A                 ; 示例：每次循环增加A的值（可以替换为其他逻辑）
    DJNZ R1, WRITE_LOOP   ; 减1并判断R1（循环次数）是否为0，不为0则继续循环

WRITE_FINISH:
	MOV A, #'$'
    MOV @R0, A          ; 将'$'字符存储在最后

	POP Acc
	POP PSW

    RET

// 子程序：将SRC中的数据逆序复制到DEST并以'$'字符结尾
COPY_TO_DEST:
	PUSH PSW
	PUSH Acc

    MOV R0, #SRC         ; 将SRC地址加载到R0寄存器
	MOV R1, NUM  		 ; 将NUM值加载到R1寄存器
    MOV A, NUM
	ADD A, R0
	ADDC A, #-1
	MOV R0, A
    MOV DPTR, #DEST     ; 将DEST地址加载到DPTR（用于片外数据存储器访问）

COPY_LOOP:
	MOV A, @R0
    MOVX @DPTR, A       ; 将A的内容写入到DEST地址
    INC DPTR            ; DEST地址加1
    DEC R0              ; SRC地址减1（逆序）
    DJNZ R1, COPY_LOOP  ; 减1并判断R1是否为0，不为0则继续循环

    ; 写入'$'字符到DEST的末尾
COPY_FINISH:
	MOV A, #'$'
	MOVX @DPTR, A

    POP Acc
	POP PSW

	RET


// 子程序：冒泡排序
ORDERS:
	PUSH PSW		  ;先进行现场保护
	PUSH Acc

	MOV R0, NUM		;R0为外循环次数的初始值（原本应该是NUM-1，但是在上面程序中，其实我们多存入了“$”字符）

	JB	7AH,BIG_TO_SMALL		  ;7AH为1则跳转（从大到小排列）

SMALL_TO_BIG:

OUTER_LOOP1:
   MOV DPTR, #DEST
   MOV A, R0
   MOV R1, A	   ;R1为内循环的次数

INNER_LOOP1:
   MOVX A, @DPTR
   MOV R2, A
   INC DPTR
   MOVX A, @DPTR
   MOV R3, A

   SUBB A, R2
   JC TO_SWAP1			 ;CY=1(R3<R2)，则需要转换
   SJMP NO_SWAP1

TO_SWAP1:
   MOV A, R2
   MOVX @DPTR, A
   DEC DPL
   MOV A, R3
   MOVX @DPTR, A

NO_SWAP1:
   INC DPTR				  ;每次内循环结束，dptr值加一
   DJNZ R1, INNER_LOOP1   ;每次内循环结束，内循环次数值减一，不为0则继续内层循环

   DJNZ R0,	OUTER_LOOP1	  ;每次外循环结束，外循环次数值减一，不为0则继续外层循环

//排序结束，跳转到结束
   SJMP ORDER_FINISH


//从大到小排序
BIG_TO_SMALL:

OUTER_LOOP2:
   MOV DPTR, #DEST
   MOV A, R0
   MOV R1, A

INNER_LOOP2:
   MOVX A, @DPTR
   MOV R2, A
   INC DPTR
   MOVX A, @DPTR
   MOV R3, A

   SUBB A, R2
   JNC TO_SWAP2			 ;CY=0(R3>R2)，则需要转换
   SJMP NO_SWAP2

TO_SWAP2:
   MOV A, R2
   MOVX @DPTR, A
   DEC DPL
   MOV A, R3
   MOVX @DPTR, A

NO_SWAP2:
   INC DPTR
   DJNZ R1, INNER_LOOP2

   DJNZ R0,	OUTER_LOOP2

ORDER_FINISH:

	POP Acc
	POP PSW

	RET


	END

五、总结和思考

1. 指针操作
   由于 `DEC DPTR` 指令不存在，因此需要手动调整 `DPL` 来实现指针回退。例如：


DEC DPL  ; DPTR = DPTR - 1

   这种方法适用于不会发生借位的情况（即 `DPL` 不为 `00H` 时）。如果涉及跨页调整，则需要同时修改 `DPH` 和 `DPL`。

2. 寻址方式
  -直接寻址（如 `MOV A, R0`）：操作的是寄存器本身的值。
   间接寻址（如 `MOVX A, @DPTR`）：访问的是指针指向的内存数据。
   立即寻址（如 `MOV A, #30H`）：直接使用常数，不涉及内存或寄存器内容。

3. 排序逻辑优化
   -通过标志位（如 `7AH`）控制排序方向（升序/降序），减少重复代码。
   -内层循环次数随外层循环递减，避免不必要的比较。

4. 调试经验
   在片外 RAM（`XDATA`）操作时，必须使用 `MOVX` 指令，否则数据无法正确读写。
   排序前需确保数据范围正确，避免 `'$'` 等非数值字符干扰比较逻辑。

这些细节在实现排序算法时尤为重要，稍有不慎就会导致结果错误。后续可以尝试更高效的排序算法（如快速排序），并对比其性能差异。
