1.什么是FLASH闪存

flash闪存是一种断电不丢失数据的存储方式。STM32F1系列的FLASH包含程序存储器（主存储器）、系统存储器和选项字节（信息块）三个部分，通过闪存存储器接口可以对程序存储器和选项字节进行擦除和编程，以下是闪存模块的分配构成，

2.有什么功能作用

在之前提到的W25Q系列的数据存储是一种常见的外挂式存储模块，在STM32单片机之flash闪存可以减少外挂存储模块。利用程序存储器的剩余空间来保存掉电不丢失的用户数据，通过在程序中编程（IAP），实现程序的自我更新（串口发出指令，要更新的数据存储在flash，接受指令，将flash存储的数据发送到入口地址）

3.工作原理及其代码模块

这是一个用flash闪存读取保存数据实验以便同学掌握

以下是一个大体框架

先介绍一下如何使用指针访问存储器,后面的0x是地址，uint16_t *是指针类型，16代表以读取字符，最前面的*经转化为指针指向的内容，_IO是防止编译器优化，优化是指编译器删除无用代码，比如延迟函数的延迟就是通过空循环消耗时间，_IO会删除空函数，就会弄巧成拙

uint16_t Data = *((__IO uint16_t *)(0x08000000));

//_IO要进行宏定义
*((__IO uint16_t *)(0x08000000)) = 0x1234;

使用指针写指定地址下的存储器：

*((__IO uint16_t *)(0x08000000)) = 0x1234;

flash基本结构

首先介绍一下闪存控制器的三个键位FPEC共有三个键值：     RDPRT键 = 0x000000A5 KEY1 = 0x45670123     KEY2 = 0xCDEF89AB。在写入数据流程是，调用key1>数据读写>保存>key2>清零

这是主函数（因为STM有很多现成的库函数所以可以直接调用）

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Store.h"
#include "Key.h"

uint8_t KeyNum;					//定义用于接收按键键码的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	Key_Init();					//按键初始化
	Store_Init();				//参数存储模块初始化，在上电的时候将闪存的数据加载回Store_Data，实现掉电不丢失

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Flag:");
	OLED_ShowString(2, 1, "Data:");

	while (1)
	{
		KeyNum = Key_GetNum();		//获取按键键码

		if (KeyNum == 1)			//按键1按下
		{
			Store_Data[1] ++;		//变换测试数据
			Store_Data[2] += 2;
			Store_Data[3] += 3;
			Store_Data[4] += 4;
			Store_Save();			//将Store_Data的数据备份保存到闪存，实现掉电不丢失
		}

		if (KeyNum == 2)			//按键2按下
		{
			Store_Clear();			//将Store_Data的数据全部清0
		}

		OLED_ShowHexNum(1, 6, Store_Data[0], 4);	//显示Store_Data的第一位标志位
		OLED_ShowHexNum(3, 1, Store_Data[1], 4);	//显示Store_Data的有效存储数据
		OLED_ShowHexNum(3, 6, Store_Data[2], 4);
		OLED_ShowHexNum(4, 1, Store_Data[3], 4);
		OLED_ShowHexNum(4, 6, Store_Data[4], 4);
	}
}

介绍一下flash模块


#include "stm32f10x.h"                  // Device header

/**
  * 函    数：FLASH读取一个32位的字
  * 参    数：Address 要读取数据的字地址
  * 返 回 值：指定地址下的数据
  */
uint32_t MyFLASH_ReadWord(uint32_t Address)
{
	return *((__IO uint32_t *)(Address));	//使用指针访问指定地址下的数据并返回
}

/**
  * 函    数：FLASH读取一个16位的半字
  * 参    数：Address 要读取数据的半字地址
  * 返 回 值：指定地址下的数据
  */
uint16_t MyFLASH_ReadHalfWord(uint32_t Address)
{
	return *((__IO uint16_t *)(Address));	//使用指针访问指定地址下的数据并返回
}

/**
  * 函    数：FLASH读取一个8位的字节
  * 参    数：Address 要读取数据的字节地址
  * 返 回 值：指定地址下的数据
  */
uint8_t MyFLASH_ReadByte(uint32_t Address)
{
	return *((__IO uint8_t *)(Address));	//使用指针访问指定地址下的数据并返回
}

/**
  * 函    数：FLASH全擦除
  * 参    数：无
  * 返 回 值：无
  * 说    明：调用此函数后，FLASH的所有页都会被擦除，包括程序文件本身，擦除后，程序将不复存在
  */
void MyFLASH_EraseAllPages(void)
{
	FLASH_Unlock();					//解锁
	FLASH_EraseAllPages();			//全擦除
	FLASH_Lock();					//加锁
}

/**

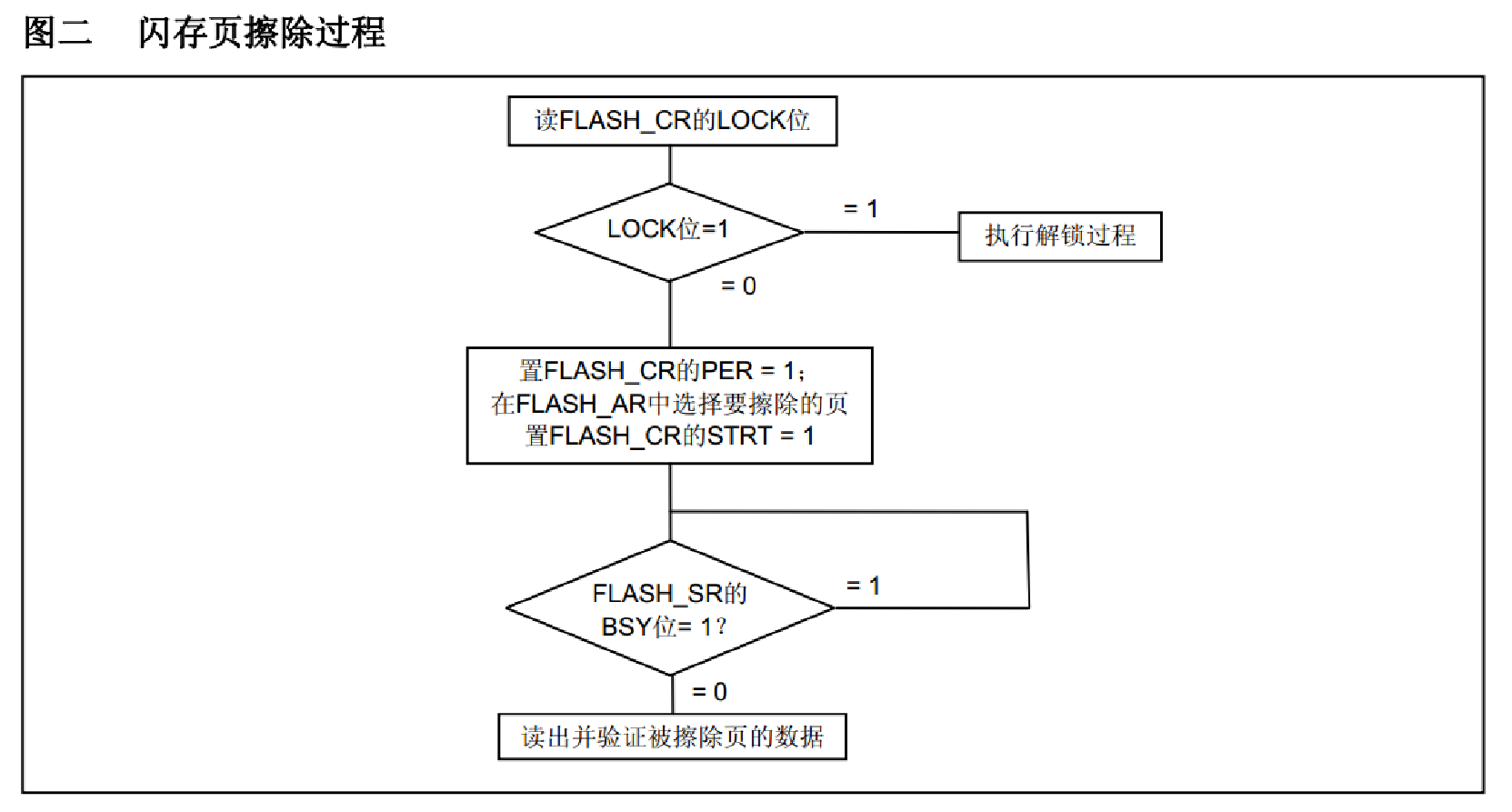

  * 函    数：FLASH页擦除
  * 参    数：PageAddress 要擦除页的页地址
  * 返 回 值：无
  */
void MyFLASH_ErasePage(uint32_t PageAddress)
{
	FLASH_Unlock();					//解锁
	FLASH_ErasePage(PageAddress);	//页擦除
	FLASH_Lock();					//加锁
}

/**
  * 函    数：FLASH编程字
  * 参    数：Address 要写入数据的字地址
  * 参    数：Data 要写入的32位数据
  * 返 回 值：无
  */
void MyFLASH_ProgramWord(uint32_t Address, uint32_t Data)
{
	FLASH_Unlock();							//解锁
	FLASH_ProgramWord(Address, Data);		//编程字
	FLASH_Lock();							//加锁
}

/**
  * 函    数：FLASH编程半字
  * 参    数：Address 要写入数据的半字地址
  * 参    数：Data 要写入的16位数据
  * 返 回 值：无
  */
void MyFLASH_ProgramHalfWord(uint32_t Address, uint16_t Data)
{
	FLASH_Unlock();							//解锁
	FLASH_ProgramHalfWord(Address, Data);	//编程半字
	FLASH_Lock();							//加锁
}

FLASH解锁

 解锁：     复位后，FPEC被保护，不能写入FLASH_CR     在FLASH_KEYR先写入KEY1，再写入KEY2，解锁     错误的操作序列会在下次复位前锁死FPEC和FLASH_CR
加锁：     设置FLASH_CR中的LOCK位锁住FPEC和FLASH_CR

程序存储器编程



 介绍一下store模块


#include "stm32f10x.h"                  // Device header
#include "MyFLASH.h"

#define STORE_START_ADDRESS		0x0800FC00		//存储的起始地址
#define STORE_COUNT				512				//存储数据的个数

uint16_t Store_Data[STORE_COUNT];				//定义SRAM数组

/**
  * 函    数：参数存储模块初始化
  * 参    数：无
  * 返 回 值：无
  */
void Store_Init(void)
{
	/*判断是不是第一次使用*/
	if (MyFLASH_ReadHalfWord(STORE_START_ADDRESS) != 0xA5A5)	//读取第一个半字的标志位，if成立，则执行第一次使用的初始化
	{
		MyFLASH_ErasePage(STORE_START_ADDRESS);					//擦除指定页
		MyFLASH_ProgramHalfWord(STORE_START_ADDRESS, 0xA5A5);	//在第一个半字写入自己规定的标志位，用于判断是不是第一次使用
		for (uint16_t i = 1; i < STORE_COUNT; i ++)				//循环STORE_COUNT次，除了第一个标志位
		{
			MyFLASH_ProgramHalfWord(STORE_START_ADDRESS + i * 2, 0x0000);		//除了标志位的有效数据全部清0
		}
	}

	/*上电时，将闪存数据加载回SRAM数组，实现SRAM数组的掉电不丢失*/
	for (uint16_t i = 0; i < STORE_COUNT; i ++)					//循环STORE_COUNT次，包括第一个标志位
	{
		Store_Data[i] = MyFLASH_ReadHalfWord(STORE_START_ADDRESS + i * 2);		//将闪存的数据加载回SRAM数组
	}
}

/**
  * 函    数：参数存储模块保存数据到闪存
  * 参    数：无
  * 返 回 值：无
  */
void Store_Save(void)
{
	MyFLASH_ErasePage(STORE_START_ADDRESS);				//擦除指定页
	for (uint16_t i = 0; i < STORE_COUNT; i ++)			//循环STORE_COUNT次，包括第一个标志位
	{
		MyFLASH_ProgramHalfWord(STORE_START_ADDRESS + i * 2, Store_Data[i]);	//将SRAM数组的数据备份保存到闪存
	}
}

/**
  * 函    数：参数存储模块将所有有效数据清0
  * 参    数：无
  * 返 回 值：无
  */
void Store_Clear(void)
{
	for (uint16_t i = 1; i < STORE_COUNT; i ++)			//循环STORE_COUNT次，除了第一个标志位
	{
		Store_Data[i] = 0x0000;							//SRAM数组有效数据清0
	}
	Store_Save();										//保存数据到闪存
}
