SysConfig的运用

SysConfig 是一种图形用户界面 (GUI) 工具，用于简化 TI Code Composer Studio (CCS) 工作环境中的项目开发。SysConfig 可用于 PinMux 配置、外设设置以及使用 C2000Ware DriverLib 应用程序编程接口 (API) 生成 C 代码。使用该工具时，当您编辑 SysConfig GUI 设置时，相应的 C 代码会自动生成并包含在项目中。

闪烁LED 指示灯

下面将演示如何使用 SysConfig GUI 工具闪烁 C2000 设备上的 LED 指示灯。

1. 导入空项目，重命名。

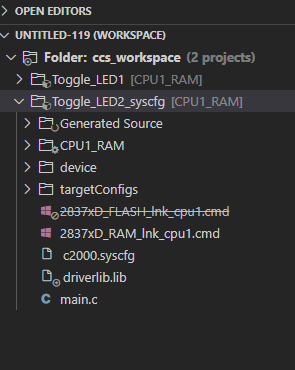

2. 找到c2000.syscfg,双击即可进入SysConfig GUI配置界面。 但C2000 ware 里的样例里不一定有
   c2000.syscfg，这很不便。至少目前在图形化配置方面，TI C2000的使用体验不如STM32，但用习惯就适应了。有比没有强，其实SysConfig GUI工具还是很有用。

3. 需要选择正确的开发板，芯片配置，比如型号，封装，CPU核心，如下图：

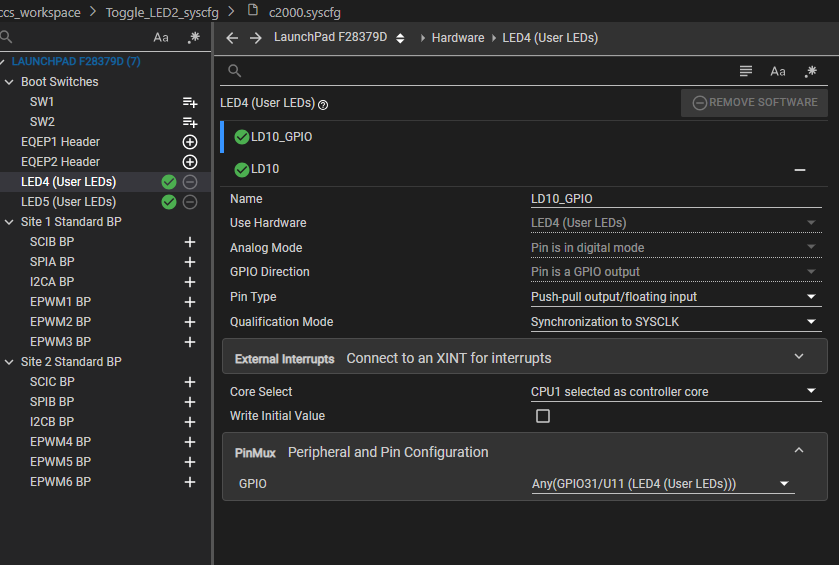

4. 点击左侧的 “Hardware ”选项卡，然后选择两个 “用户 LED”（Launchpad 上的 LD9/ED10），并将两者添加为 LED 类型。添加两个 LED 后，打开main.c 文件并复制下面的初始化代码。必须调用 Device_init() 来初始化平台。


#include "driverlib.h"
#include "device.h"
#include "board.h"
//
// Main
//
void main(void)
{
   // Device Initialization
   Device_init();
   //
   // Initializes Peripheral Interrupt Expansion module (PIE) and clears PIE registers. Disables CPU interrupts.
   //
   Interrupt_initModule();
   //
   // Initializes the PIE vector table with pointers to the shell Interrupt
   // Service Routines (ISR).
   //
   Interrupt_initVectorTable();
   Board_init();
   //
   // Enable Global Interrupt (INTM) and realtime interrupt (DBGM)
   //
   EINT;
   ERTM;
   while(1)
   {
   }
}

5. 配置 CPU 定时器

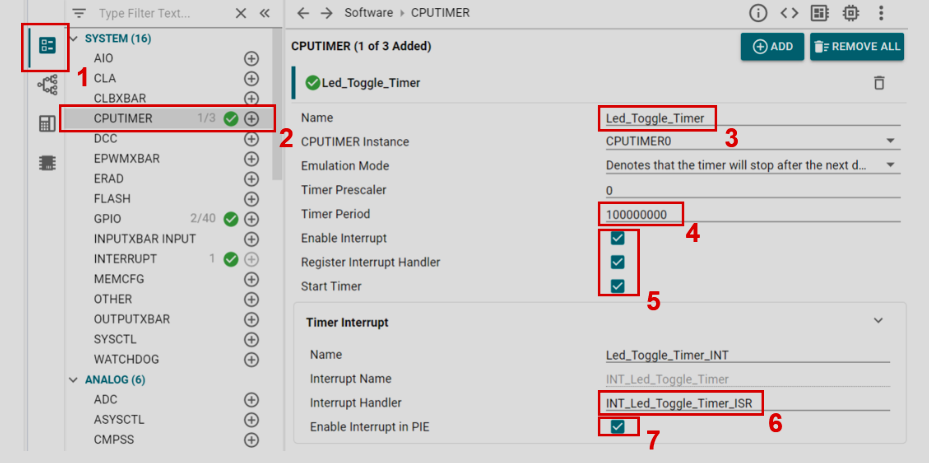

   再次打开 sysconfig GUI（“软件 ”选项卡），打开左侧的 “软件 ”选项卡，然后按 CPUTIMER 旁边的 “+”添加 CPU 定时器，并给添加定时器名称为 ： Led_Toggle_Timer。将定时器周期设为 100000000，选中启用中断、注册中断处理程序和启动定时器旁边的复选框，添加中断服务例程（ISR），并选中与 INT_Led_Toggle_Timer_ISR 相匹配的默认中断处理程序名称，且选中在 PIE 中启用中断旁边的复选框，参考下图。

   在 “Main ”下面的 main.c 源文件中添加定时器处理程序代码。确保中断处理程序函数名称与上图中 sysconfig 参数中提供的名称相同。

__interrupt void INT_Led_Toggle_Timer_ISR(void)
{
    GPIO_togglePin(LED9_GPIO);
    GPIO_togglePin(LED10_GPIO);
    Interrupt_clearACKGroup(INT_Led_Toggle_Timer_INTERRUPT_ACK_GROUP);
}

6. Bulid项目，并调试运行。
7. 终止调试会话并关闭项目。

总结： SysConfig GUI用好了可以很快配置好所需的外设等，必须保证配置时设置的名字和代码里一致，否则编译报错。
