LED正极接3.3V，负极接到PA1引脚。因此要想点亮LED只需要控制PA1输出低电平即可

流程：
初始化GPIO外设时钟

初始化LED引脚

输出电平信号

步骤

在USER文件夹下创建LED文件夹，存放led.c和led.h，用于定义和声明函数

在keil工程中，USER下添加led.c文件，并输入代码

#include "led.h"

可以发现程序会报错，因为程序中没有找到led.h源文件。所以通过魔术棒，在C/C++一栏找到include paths，添加LED文件夹，此时编译，程序才能找到led,h源文件，编译成功

然后回到led.c，除了新建的led.h源文件，还需要就加入stm32的固件库

#include "stm32f10x.h"

 在led.c中定义一个函数用来点亮LED灯

void led_init(void)

 定义函数后，还需要声明。打开led.h，用来存放函数声明

void led_init(void);

 函数包含两部分：引脚初始化和时钟初始化。

首先对引脚进行初始化，也就是GPIO初始化，所以先找到gpio.h

其中找到GPIO_InitTypeDef进行初始化

GPIO_InitTypeDef led_struct;

相当于给调用的结构体取名称，因为GPIO_InitTypeDef是STM32库中的一个数据类型，包含引脚，模式和速度三个参数

typedef struct
{
  uint16_t GPIO_Pin;

  GPIOSpeed_TypeDef GPIO_Speed;

  GPIOMode_TypeDef GPIO_Mode;

}GPIO_InitTypeDef;

然后对结构体内三个关键参数进行初始化

从电路图可以看到连接的是PA1引脚，所以配置如下：

1引脚；推挽输出模式；2MHz

    led_struct.GPIO_Pin = GPIO_Pin_1;
    led_struct.GPIO_Mode = GPIO_Mode_Out_PP;
    led_struct.GPIO_Speed = GPIO_Speed_2MHz;

最后加上GPIO_Init确定GPIO引脚和结构体

GPIO_Init(GPIOA, &led_struct);

至此才完成GPIO引脚的初始化，然后就需要对外部时钟进行初始化

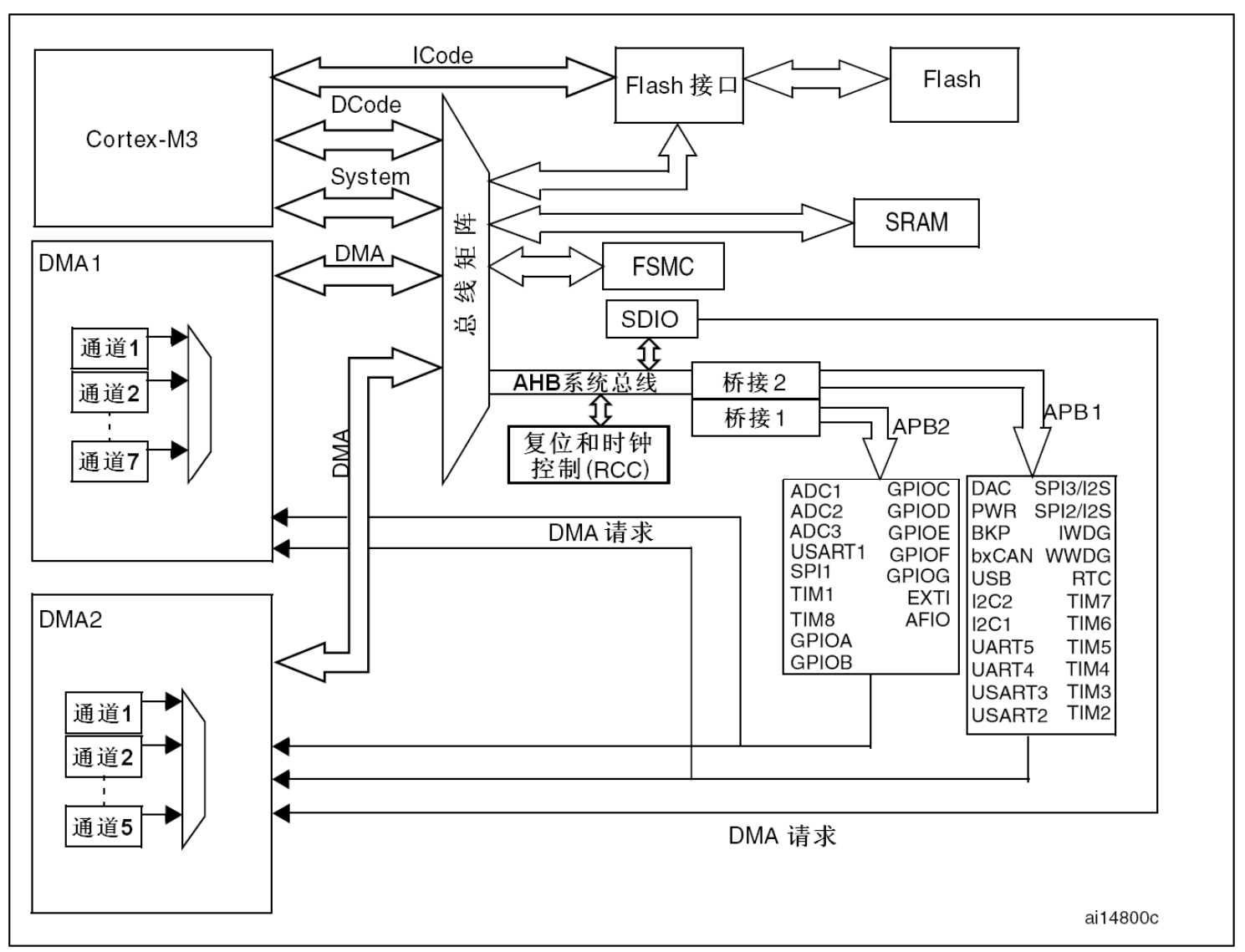

根据系统结构图可以看到，PA1引脚在APB2，GPIOA中。

时钟相关的源文件保存在rcc.h文件，找到RCC_APB2PeriphClockCmd函数。

注意区分RCC_APB2PeriphClockCmd和RCC_APB2PeriphResetCmd。前者是外设时钟控制函数，后者是外设复位控制函数。

RCC_APB2PeriphClockCmd函数包含两个参数：控制引脚和时钟状态

时钟有两种状态：enable和disable，使能和失能，也可以简单理解为置1和置0。

所以给外设时钟进行初始化

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

那么led.c整体代码如下

#include "led.h"
#include "stm32f10x.h"

void led_init(void)
{
    GPIO_InitTypeDef led_struct;

    led_struct.GPIO_Pin = GPIO_Pin_1;
    led_struct.GPIO_Mode = GPIO_Mode_Out_PP;
    led_struct.GPIO_Speed = GPIO_Speed_2MHz;

    GPIO_Init(GPIOA, &led_struct);

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
}

led.h代码如下

void led_struct(void);

完成led代码之后就可以对主函数进行操作

首先调用库包含三个：stm32f10x.h，main.h，led.h

然后就是调用定义的led_init()函数

控制引脚高低电平信号也需要用到库函数

打开gpio.h，函数声明找到复位的函数void GPIO_ResetBits

void GPIO_ResetBits同样包含两个参数：GPIO的引脚和具体的PIN引脚

从电路图可以知道二极管与PA1连接，所以引脚是GPIOA，PIN_1。代码如下

GPIO_ResetBits(GPIOA,GPIO_Pin_1);

mani.c整体代码如下

#include "stm32f10x.h"

#include "main.h"

#include "led.h"

int main()

{

        led_init();

        while(1)

        {

                GPIO_ResetBits(GPIOA, GPIO_Pin_1);

        }

}

编译完成后就可以导入系统版检测功能。

遇到的问题：

 1、main函数重新定义函数，代码如下

#include "stm32f10x.h"

#include "main.h"

#include "led.h"

int main()

{

        void led_init(void);

        while(1)

        {

                GPIO_ResetBits(GPIOA, GPIO_Pin_1);

        }

}

此时编译发现没有问题，但是导入到MCU发现LED没有亮。

问题分析：

1. 错误形式：void led_init();

   • 这行代码在 main 函数内部声明了一个名为 led_init 的函数原型，但没有实际调用它。

   • 由于初始化函数未被调用，GPIOA的配置（如时钟使能、引脚模式设置）未生效，导致后续操作（如 GPIO_ResetBits）无法正确控制硬件。

2. 正确形式：led_init();

   • 去掉 void 后，代码变为函数调用，会实际执行 led_init 函数中的初始化逻辑，正确配置GPIO，使LED能够被控制。

控制PA1实现LED灯1秒闪烁

main函数

#include"stm32f10x.h"
#include"main.h"
#include"led.h"

//延时函数
void delay(uint16_t time)
{
        uint16_t i = 0;

    while(time--)
    {
        i = 12000;

        while(i--);
    }

}

int main()
{
    led_init();

    while(1)
    {
        GPIO_ResetBits(GPIOA,GPIO_Pin_1);
        delay(100);

        GPIO_SetBits(GPIOA,GPIO_Pin_1);
        delay(100);
    }


}
