前言

• 本笔记内容，为本人依据B站UP主“铁头山羊”视频内容（本人为其粉丝），归纳整理总结而来，如有侵权，联系立即删除，同时有想详细了解的也可进行观看bilibili铁头山羊 。
• 硬件：STM32F103C8T6
• 软件：Keil

1-4 芯片的引脚分布

特殊功能引脚和普通IO引脚

特殊功能引脚(11脚)

1.  Vdd和Vss 3组
2.  VDDA和DSSA
3.  BOOT0
4.  NRST
5.  VBAT

普通(37脚)

1.  PA0-PA15
2.  PB0-PB15
3.  PC13-PC15
4.  PD1-PD2

IO复用

问题1:什么是IO复用

答：
IO引脚身兼数职的线性叫IO复用

为什么要身兼数职?

答：
资源的最大利用

什么是通用功能,什么是复用功能?

1.  通用功能
    1.  由编程人员直接对IO引脚进行读写.

2.  复用功能
    1.  IO引脚的控制权交给芯片的其他模块;
    2.  编程人员对该模块进行编程,间接实现对IO的控制;
    3.  复用功能可能有多个.

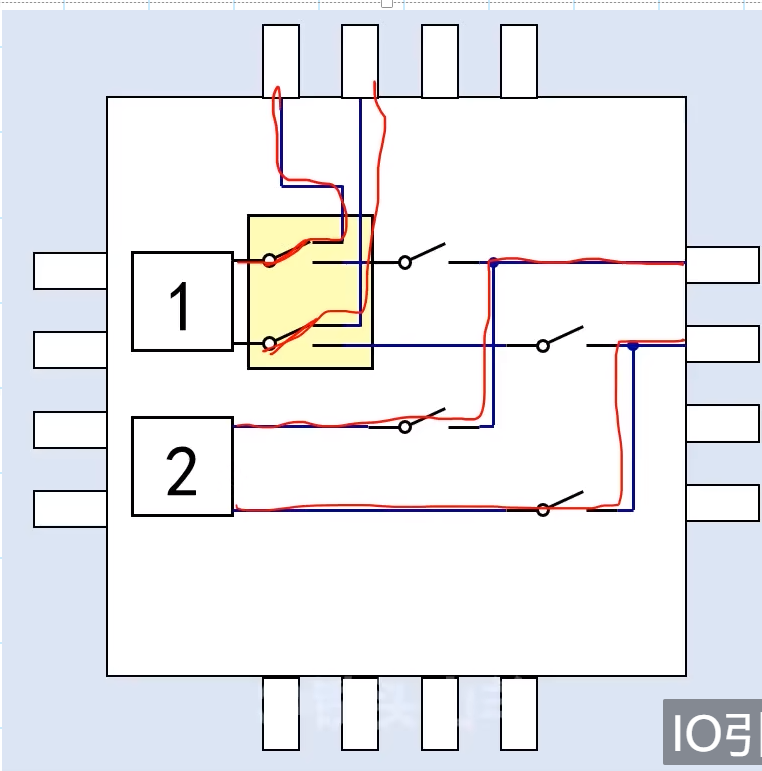

IO的重映射

答：
IO重映射就是将片上外设的复用功能移动到其他IO引脚上.

随堂测试

问题1：特殊功能的引脚有哪些,作用是什么?

答：
1.  VBAT VSS&VDD\*3 VDDA&VSSA BOOT0 NRST(11脚);
2.  芯片电源 数字电源和地 模拟电源和地 下载设置 低电平复位;
3.  芯片的电池供电接口 供电 模拟供电 芯片启动模式 芯片复位.

问题2：通IO引脚的命名规则是怎么样的?

答：
1.  字母+数字,16个位一组,尽量用满;
2.  字母:A-G 数字:0-15.

问从0开始题3： IO引脚的标号是从0开始的,还是从1开始?

答：
从0开始

问题4：什么是IO复用,有什么好处?

答：
1.  同一个IO引脚身兼数职;
2.  减少资源的浪费,功能强大;
3.  功能引脚可能用不到,就可做为普通引脚.

问题5：如果两个片上外设的引脚发生冲突应该如何解决?

答：
采用重映射的方法

问题5：如果两个片上外设的引脚发生冲突应该如何解决?

答：
采用重映射的方法
