在设计PCB之后，做常规的规则检查的时候 下面的两个元器件上会报短路错误，初学者在设计天线的时候肯定会遇到这种报错

如何解决？ 直接修改元器件的Type。设置为NetTie 或者Nettie(NO BOM ) 选择后者就不输出到BOM中

下面说下我的处理过程

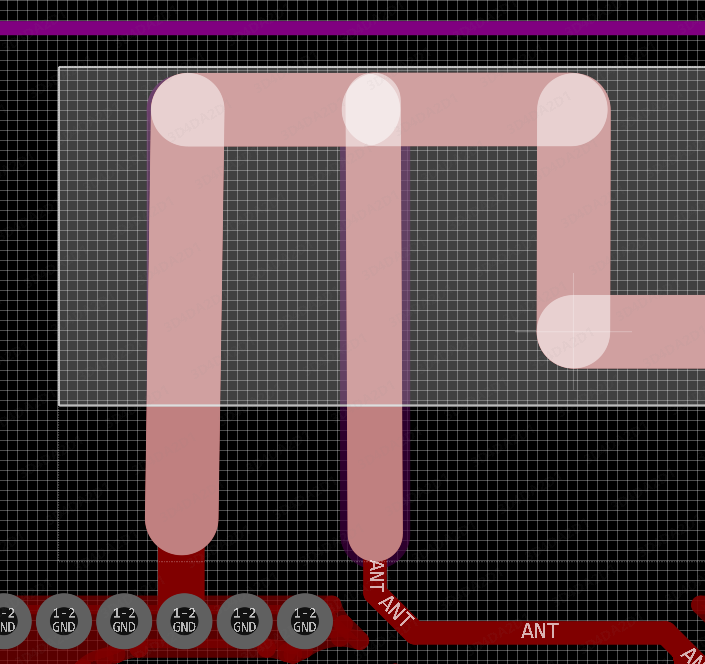

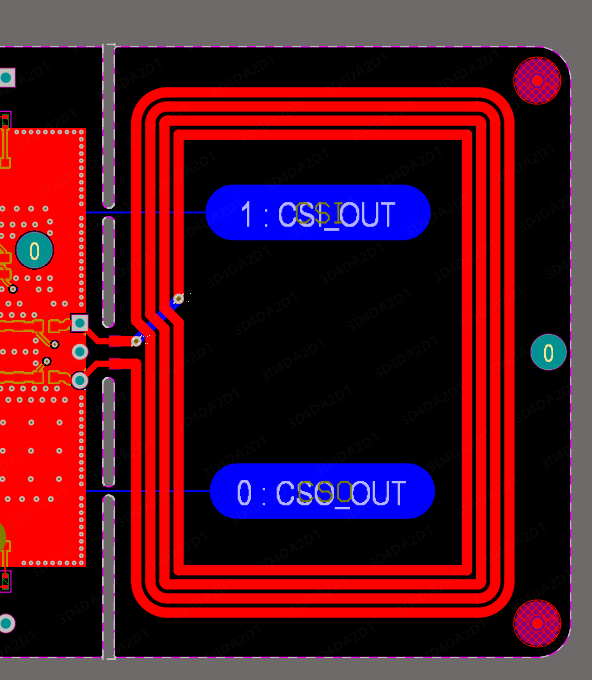

NFC天线	2.4G Antennae

在立创或者其他的EDA，包括AD，我没有发现如何解决这个问题，估计其他设计人员也可能是和我最开始一样 直接忽略这个位置的短路报错（不要关闭全局的短路检查，危险操作），或者放置一个Room在短路区域， 添加一个查询规则，在该Room内的规则检查不报告短路错误。

“AD报这样的错误也可以理解，毕竟 上面的线圈和天线相当于一段导线，两个网络Net被一段导线连接在一起，,那肯定会被认为是短路了。”

立创EDA上有个类似的操作，如果想连接两个不同的网络，增加一个短接符号

但是这个不是一个通用的操作方法，毕竟立创EDA是在转成网表和PCB时，取其中一个网络名，另一个舍弃

在检索关于AD的信息中，发现了一个方法 NetTie

我使用的是AD25，低版本我没看，以我用的版本为准

我将连接放进来  自己可以去看下 ：如何短路两个不同的网络 - 创建Net Tie | Knowledge Base 技术文档

这样设置后短路两个不同网络就不会报错，可以理解吧

因为NFC Coil就相当于一个弯曲的导线

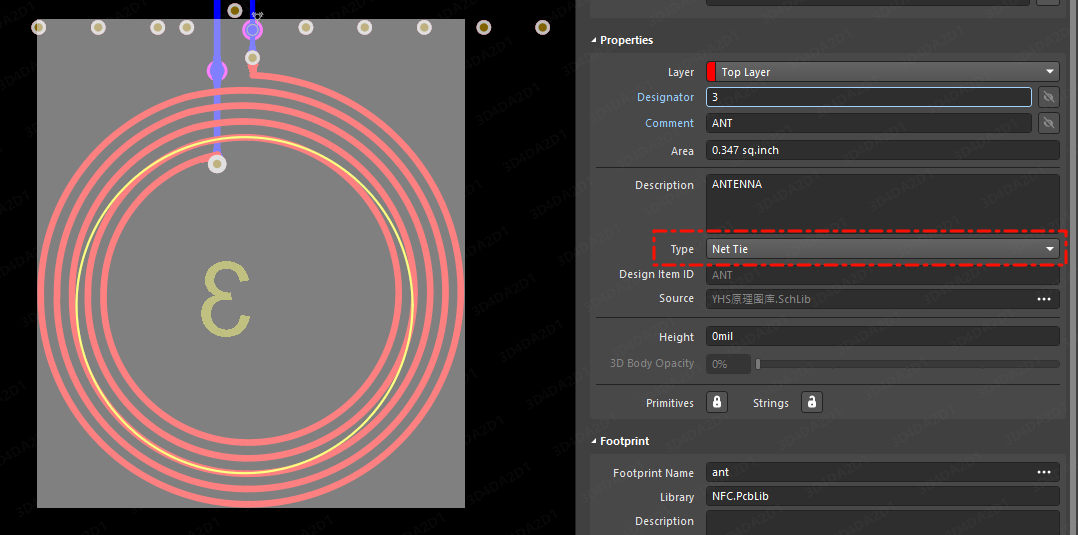

最好按照AD的官方教程来设计，我是因为某些原因，只能改动PCB ，直接双击元器件，修改Type

后面进行规则检查就不会报错了。
