AUTOSAR 内存映射机制详解

目录

• AUTOSAR 内存映射机制详解
  • 目录
  • 1. 概述
  • 2. 内存映射架构
    • 2.1 架构组成
    • 2.2 映射类型
    • 2.3 关键组件
  • 3. 配置数据模型
    • 3.1 主要配置容器
    • 3.2 内存段类型
    • 3.3 初始化策略
  • 4. 映射使用流程
    • 4.1 配置阶段
    • 4.2 开发阶段
    • 4.3 编译链接阶段
  • 5. 最佳实践与应用场景

---

1. 概述

AUTOSAR (AUTomotive Open System ARchitecture) 是汽车电子标准架构，其中内存映射机制是一个关键组成部分。内存映射模块允许开发人员将代码和数据映射到特定的内存区域，以满足不同的需求：

• 优化内存使用：避免因对齐需求导致的内存浪费
• 利用特定内存属性：如快速访问、位操作等特殊内存区域
• 支持内存保护：将模块内部变量映射到受保护内存区域
• 支持分区：支持BSW模块跨多个分区的拆分
• 代码复用：同一模块源代码可用于引导加载程序和应用程序

内存映射通过标准化的内存映射头文件实现，这些文件使用编译器特定的pragma指令将代码和数据映射到适当的内存区域。

---

2. 内存映射架构

2.1 架构组成

AUTOSAR内存映射架构由多个相互关联的组件组成，共同实现对代码和数据的灵活映射。

2.2 映射类型

AUTOSAR内存映射支持多种类型的内存段映射，以满足不同的需求：

1. 代码段映射：

   • 普通代码段：一般用途的代码
   • 快速代码段：频繁调用的时间关键代码，映射到快速内存区域
   • 慢速代码段：不频繁调用的代码，映射到慢速内存区域

2. 数据段映射：

   • 初始化变量：在启动时需要初始化的变量
   • 非初始化变量：不需要初始化的变量
   • 上电初始化变量：只在上电时初始化的变量
   • 保存区变量：映射到非易失性存储的变量

3. 常量映射：

   • 普通常量：一般用途的常量
   • 校准数据：可在运行时修改的常量
   • 配置数据：模块配置相关的常量

2.3 关键组件

内存映射架构的关键组件及其职责：

• MemMap模块：整个映射系统的核心，负责定义标准映射关键字和生成头文件
• 内存映射配置：包含AddressingModeSet、AddressingMode等配置容器
• 内存映射头文件：将映射指令转换为编译器特定的pragma指令

---

3. 配置数据模型

3.1 主要配置容器

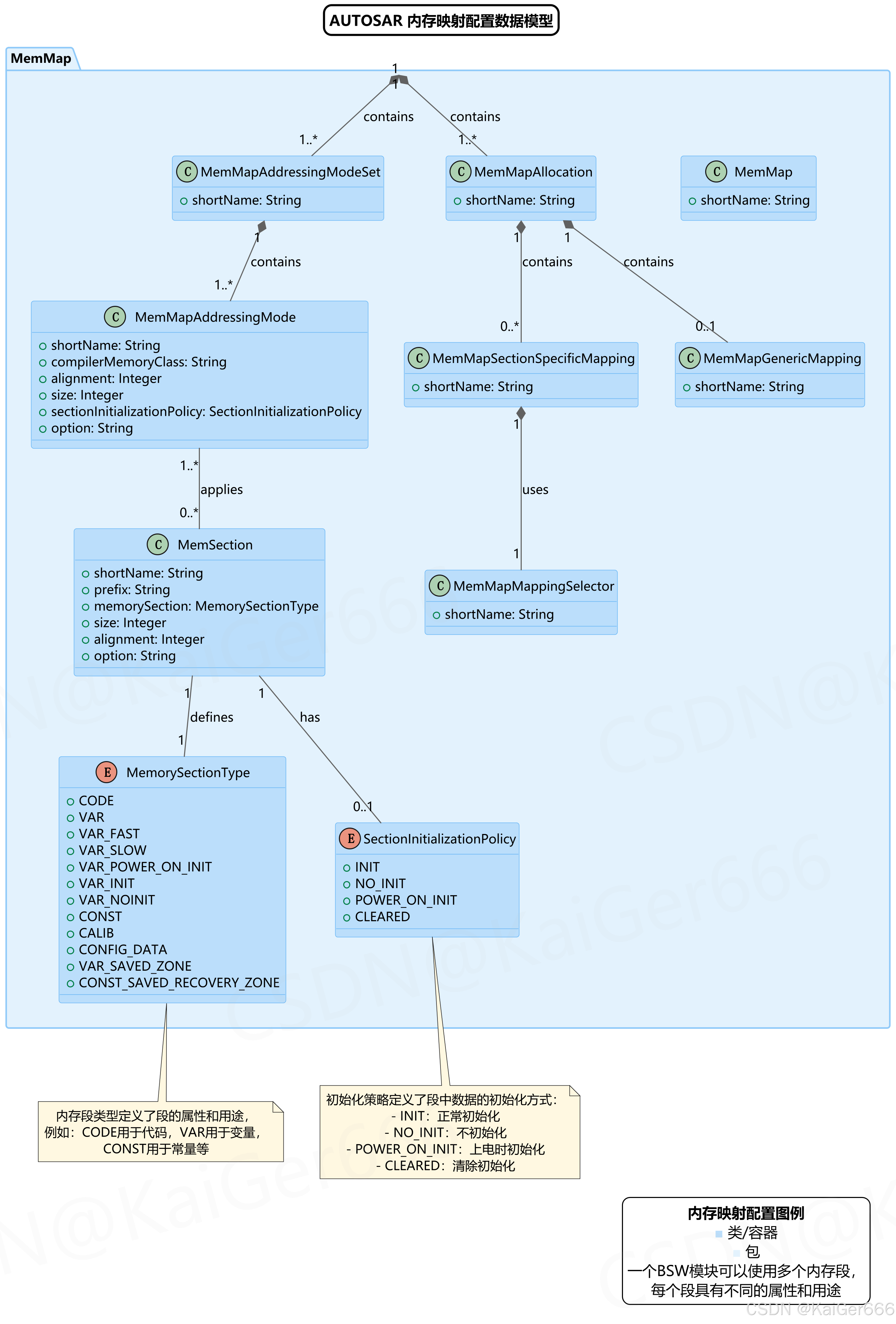

AUTOSAR内存映射模块的配置采用层次化的容器结构，每个容器有特定的职责。

配置数据模型中的主要容器包括：

• MemMap：顶层容器，包含其他所有映射相关的配置
• MemMapAddressingModeSet：定义一组寻址模式
• MemMapAddressingMode：定义特定的寻址方式，包括内存类、对齐方式等
• MemMapAllocation：定义内存分配策略
• MemSection：定义具体的内存段，包括类型、大小、对齐等

3.2 内存段类型

AUTOSAR定义了多种内存段类型（MemorySectionType），每种类型有特定的用途：

• CODE：存放可执行代码
• VAR：存放一般变量
• VAR_FAST：存放需要快速访问的变量
• VAR_SLOW：存放非性能关键的变量
• VAR_INIT：存放需要初始化的变量
• VAR_NOINIT：存放不需要初始化的变量
• VAR_POWER_ON_INIT：存放只在上电时初始化的变量
• CONST：存放常量数据
• CALIB：存放校准数据
• CONFIG_DATA：存放配置数据

3.3 初始化策略

初始化策略（SectionInitializationPolicy）定义了内存段中数据的初始化方式：

• INIT：正常初始化，变量将使用定义的初始值
• NO_INIT：不初始化，保持内存中的原始值
• POWER_ON_INIT：只在上电时初始化，其他重启方式保持值不变
• CLEARED：清除初始化，将内存清零

---

4. 映射使用流程

4.1 配置阶段

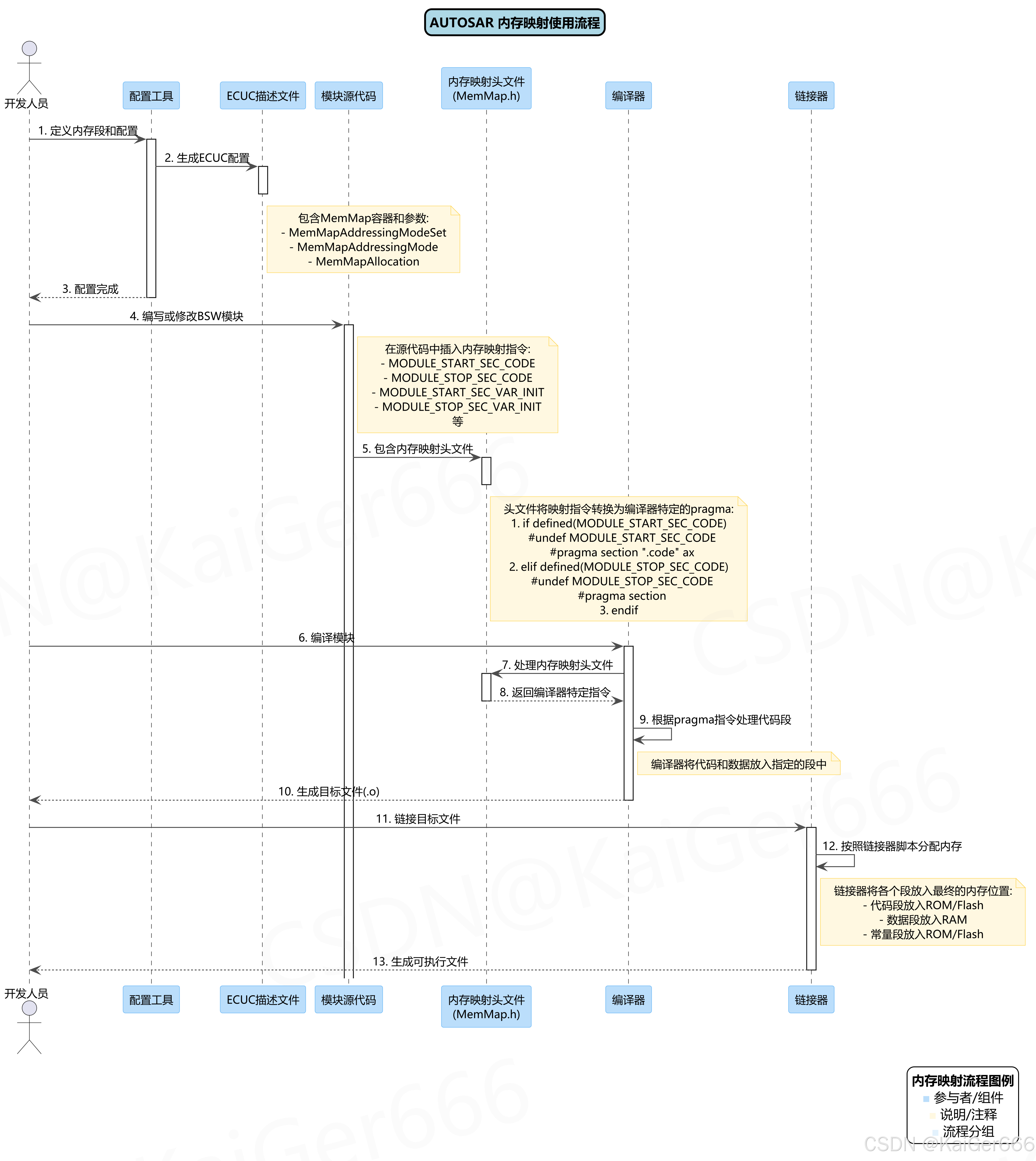

内存映射的使用流程从配置阶段开始，经过开发阶段，最终在编译链接阶段实现。

配置阶段包括以下步骤：

1. 定义内存段和配置：开发人员使用配置工具定义所需的内存段和映射配置
2. 生成ECUC配置：配置工具生成包含MemMap容器和参数的ECUC描述文件
3. 配置完成：配置工具完成配置并通知开发人员

4.2 开发阶段

开发阶段是将内存映射应用到模块源代码中：

1. 编写或修改BSW模块：在源代码中插入内存映射指令
2. 包含内存映射头文件：源代码中包含生成的内存映射头文件
3. 使用内存映射关键字：通过标准化的关键字将代码和数据映射到指定的内存区域

4.3 编译链接阶段

编译链接阶段是内存映射最终生效的阶段：

1. 编译模块：编译器处理源代码和内存映射头文件
2. 转换为编译器指令：内存映射头文件将标准映射指令转换为编译器特定的pragma指令
3. 处理代码段：编译器根据pragma指令将代码和数据放入指定的段中
4. 链接目标文件：链接器将各个目标文件链接在一起
5. 分配内存：链接器根据链接器脚本将各个段放入最终的内存位置

---

5. 最佳实践与应用场景

AUTOSAR内存映射机制的最佳实践和应用场景包括：

1. 优化内存使用：

   • 将小型变量（8位、16位）分组到特定段，减少对齐导致的内存浪费
   • 将不使用的功能映射到单独的段，便于链接时排除

2. 性能优化：

   • 将频繁调用的代码映射到快速访问内存（如内部Flash）
   • 将访问频率高的变量放入快速RAM区域

3. 功能安全：

   • 将安全关键模块的内部变量映射到受保护内存区域
   • 将不同安全等级（ASIL）的代码和数据分离到不同内存区域

4. 多核应用：

   • 为不同核心分配专用内存区域
   • 确保共享数据位于所有核心可访问的内存区域

5. 启动优化：

   • 将启动时必需的代码映射到专用段
   • 对不需要初始化的数据使用NO_INIT策略，减少启动时间

AUTOSAR内存映射是汽车电子软件架构中不可或缺的一部分，它提供了灵活、标准化的机制，使开发人员能够充分利用硬件资源，并满足汽车电子系统的功能安全和性能需求。

---
