光时分多路复用（OTDM）的优点是可以获得较高速率带宽比，可以有效减少传输过程中信号所占用的资源，提高效率。


本案例演示了OTDM中通过将初始的比特序列压缩来减小比特之间的间隔，也就是把离散的时域信号压缩到较窄的时域内，以此来提高传输效率。

1. 原理


光路分为两大部分，第一部分是初始信号生成部分，用10110100的初始序列号来调制光信号；第二部分为压缩部分，共有三次压缩过程。每一次压缩的过程，就是将光信号拆分为两路信号，对其中一路信号延时处理，最后再把两路信号耦合到一起。

2. 仿真过程

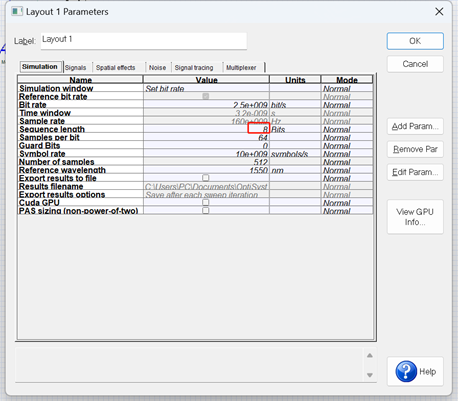

2.1设置全局参数：序列长度设置为8

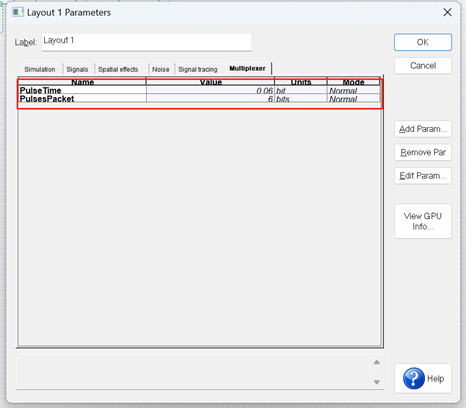

设定脉冲宽度Pulse Time和每个数据包位数PulsePacket的全局变量，后续元件参数设置时通过脚本的方式相关联

2.2搭建光路

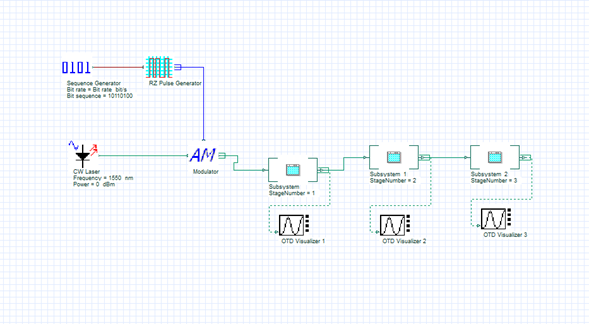

整体光路

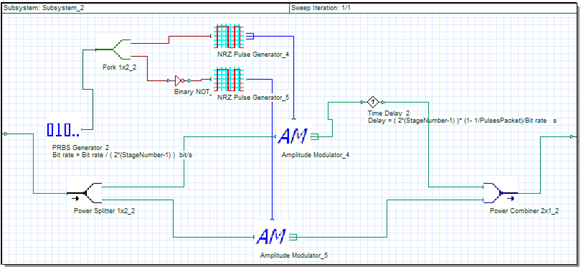

子系统（压缩区域）

3. 设置元件参数

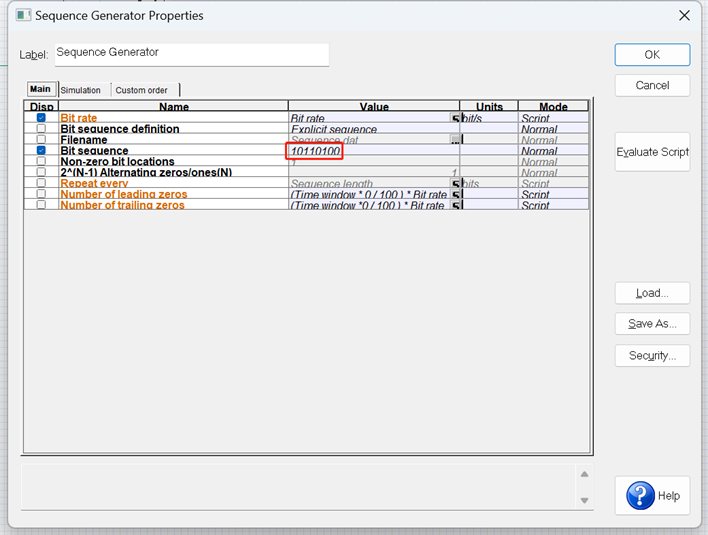

3.1 生成一个10110100的比特序列

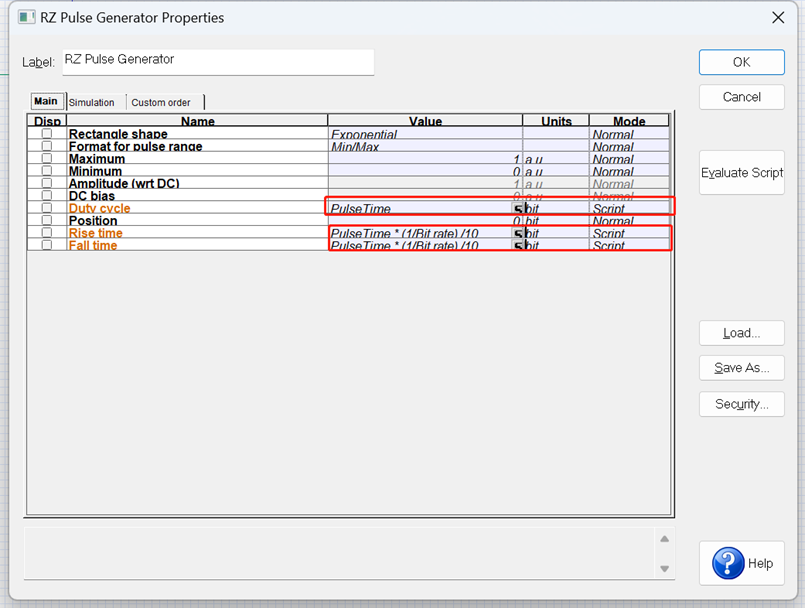

3.2 设置脉冲宽度

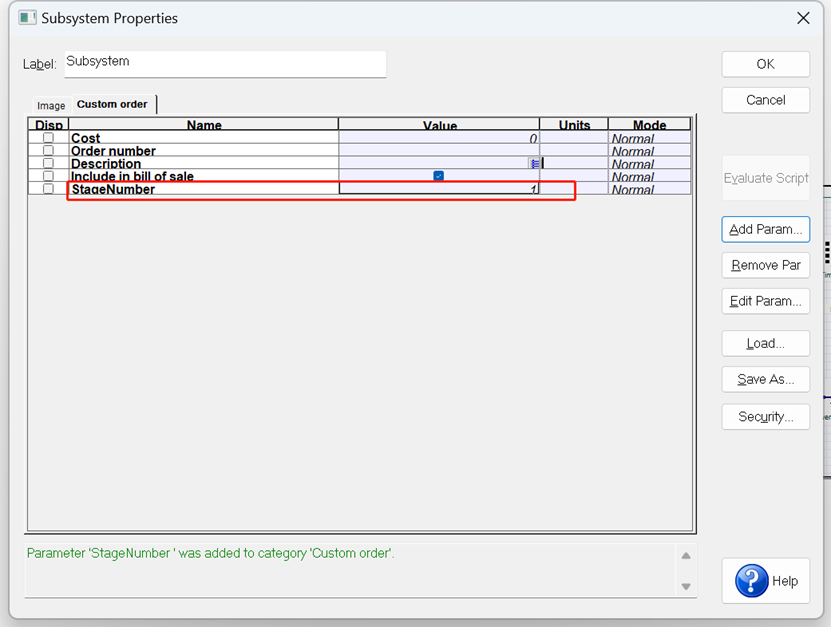

3.3 设置每个压缩部分的局域变量，局域变量用以调整不同的延迟系数。

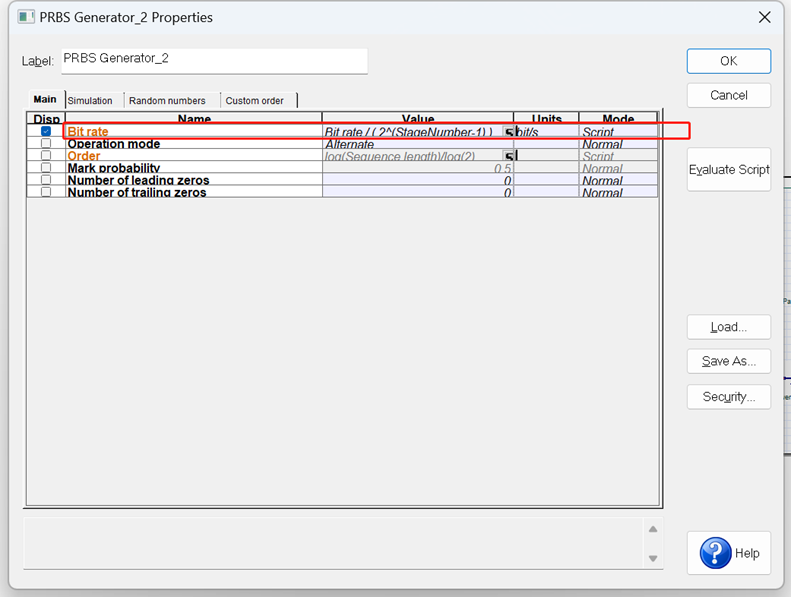

3.4 在压缩部分中，通过伪随机信号将所要调制的信号分成两部分。设置伪随机信号的比特速率

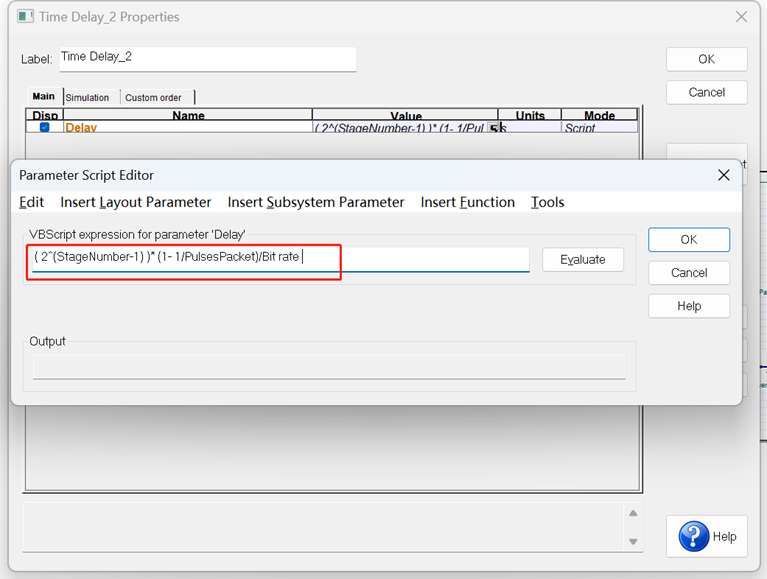

3.5 设置延时器的脚本函数

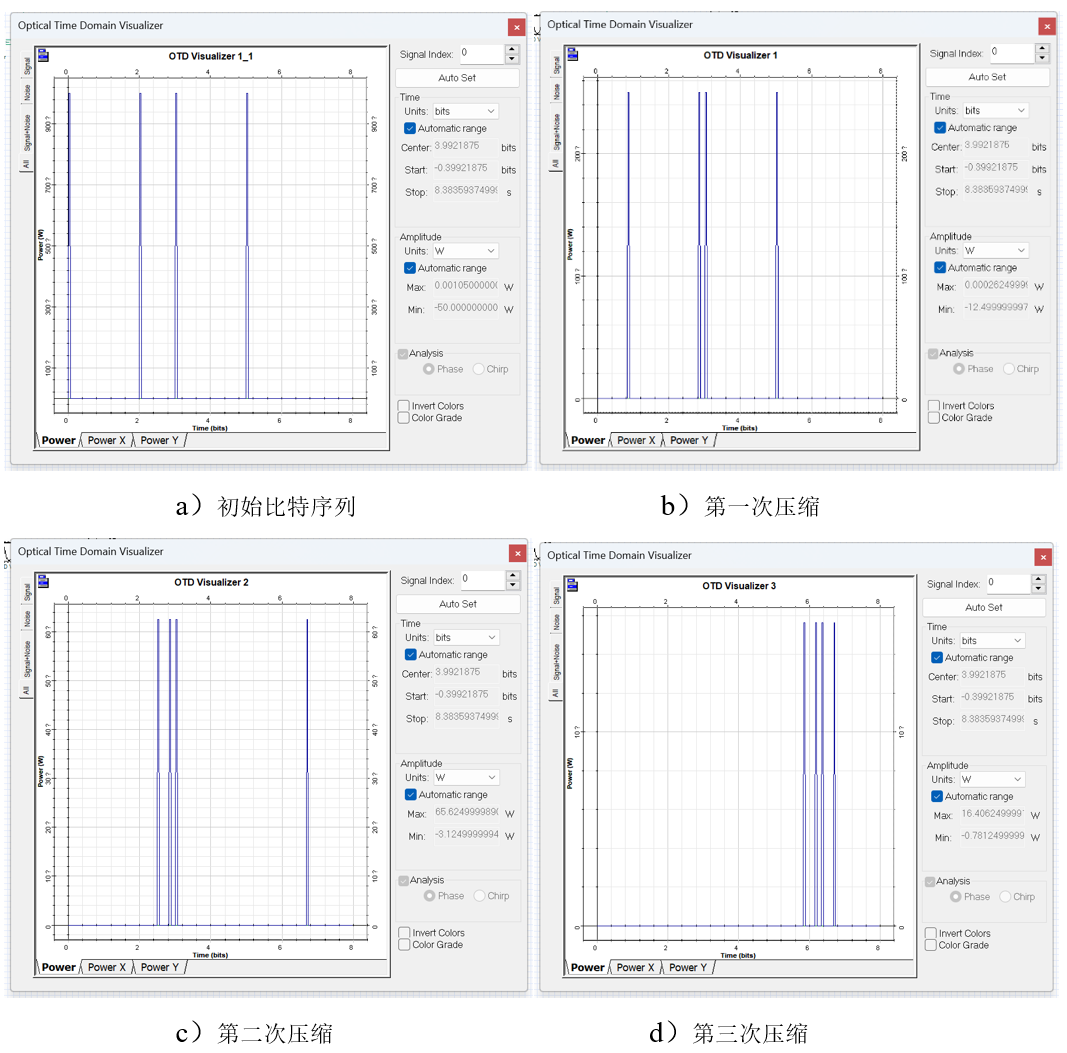

4. 运行结果
