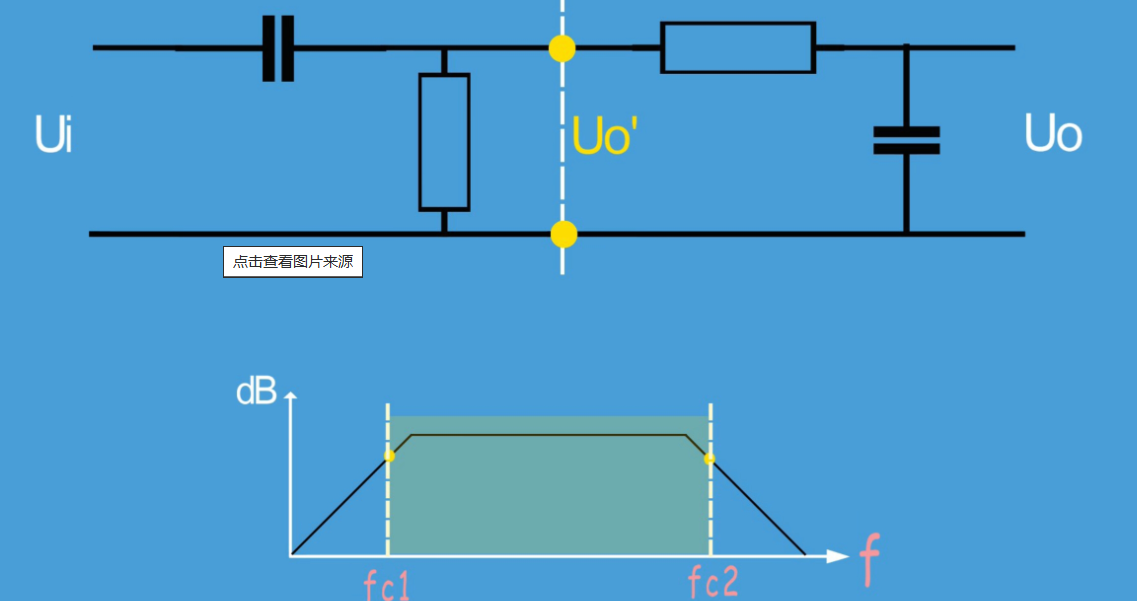

滤波器的安装要求

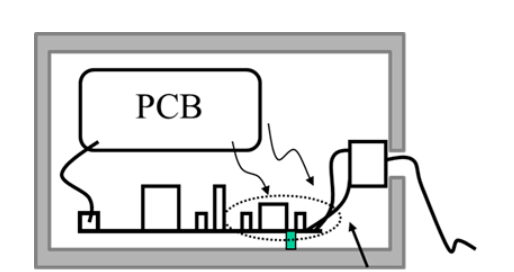

滤波器安装位置要求

一个骚扰源影响多个敏感设备时，滤波器靠近骚扰源放置。反之，只有一个敏感设备，而有多个骚扰源时，滤波器靠近敏感设备放置。滤波器靠近骚扰源放置的好处，使干扰局限在骚扰源附近，切断骚扰源的干扰路径，抑制骚扰源的发射。

 PCB上滤波器应安装在接口处，需要安装多个滤波器时，应并列安装，防止不同信号线滤波前后的耦合；当信号接口处只有一个干扰源时，滤波器应尽量靠近骚扰源安装 。

滤波器输出输入布线要求

 滤波器的输入与输出线必须屏蔽隔离，输入与输出布线靠近时会互相耦合，降低滤波器的滤波效果。

 其它信号布线应避免贴近需要增加滤波器的干扰信号布线放置，避免干扰信号源耦合到其它信号布线，降低滤波器的滤波效果。

 滤波后的信号布应避免靠近强干扰信号布线，避免滤波后信号线被二次污染，降低滤波器的滤波效果。

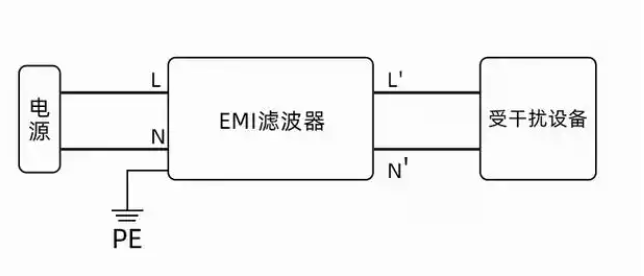

滤波器的接地要求

 滤波器通过细地线接地，高频滤波效果非常差，使滤波器的接地外壳与金属结构平面良好搭接，改善接地效果。

 滤波器接地点应选择静地（无强干扰源污染的地平面），接地线应尽量短而粗，减小接地的寄生电感，且接地点应选择回流干扰源环路面积最小的点。
