一、串口通信基本概念

1.1串口通信是什么

        串口通信是单片机与外部设备（如PC、传感器、其他单片机）进行数据交换的常用方式。

1.2通信协议分类

        1.2.1按数据传输方式分串行通信和并行通信

串行通信：数据多位的进行发送和接收，速率高但传输线多，成本高。

并行通信：数据按一位一位的顺序进行发送和接收，速率慢但传输线少，成本低。

        1.2.2按数据传输方向分单工、半双工、全双工通信

单工通信：一条传输线，数据传输方向是单方向的，发送端与接收端也是固定的。

半双工通信：一条传输线，数据可以双向进行传输，但不能两个方向同时进行传输。

全双工通信：两条传输线，数据可以同时在两个方向进行传输。

        1.2.3按数据同步方式分异步通信和同步通信

同步通信：发送端传输数据同时还发送同步时钟信号,接收端根据时钟信号来同步接收数据。

异步通信：无同步时钟信号，依赖波特率和数据帧格式实现同步。

        1.2.4按电平标准分类

TTL电平：直接使用处理器电平(如5V或3.3V)，+5v表示1，0v表示0

RS-232协议：-3~-15v表示1，+3v~+15v表示0，RS - 232的通信距离相对较短，一般在15米左右。

RS-485协议：一种用于多点通信的串口协议。它采用差分信号传输方式，即使用两根信号线来传输数据，这两根线上的信号极性相反。两线压差+2v~+6v表示1，-2v~-6v表示0

二、单片机的串口通信

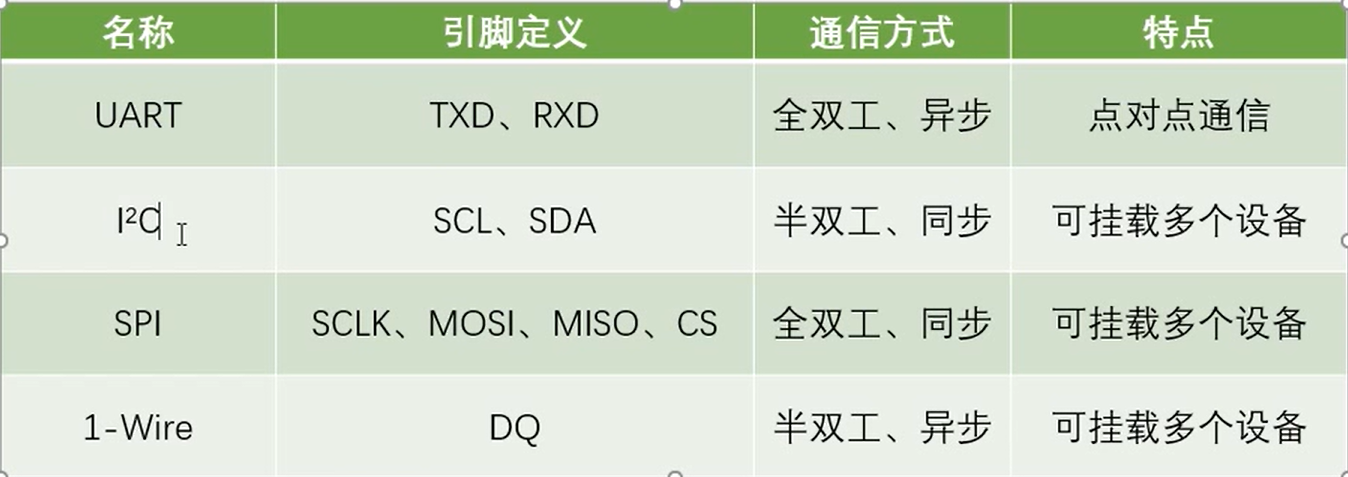

2.1单片机常见通信接口

还有CAN,USB等。

2.2UART(Universal Asynchronous Receiver Transmitter，通用异步收发器)

51单片机有一个UART，共有四种工作模式：

数据帧格式：

• 1位起始位（低电平）→ 5-9位数据位（通常8位）→ 1位校验位（可选）→ 1-2位停止位（高电平）。

        例如：起始位+数据位+无校验+停止位--->共10位构成一帧

波特率：每秒传输的码元(符号)数量（如9600、115200），波特率决定串口数据传输速度。

比特率：‌比特率 = 波特率 × 单个码元对应的二进制位数‌。

2.3串口相关的寄存器

2.3.1SCON串口寄存器（Serial Control，地址 0x98）

        控制串口工作模式和状态标志

配置SM0/SM1组合，形成四种工作模式（如2.2）。

2.3.2PCON电源寄存器（Power Control，地址 0x87）

        SMOD（PCON.7）：波特率加倍位（1=波特率×2，仅模式1/3有效）。

2.3.3SBUF串口数据缓冲器（Serial Buffer，地址0x99）

        发送和接收共用，写入数据启动发送，读取数据获取接收内容。

2.4波特率的计算和配置

模式0：同步移位寄存器，波特率=SYSclk/12

模式2（波特率固定）：SMOD 为0或1，波特率=SYSclk/64或SYSclk/32

模式1/3（波特率可变）：要开启定时器1（一般使用模式2，8位自动重装工作），

                                        波特率=（/32）x定时器1溢出率

 定时器1溢出率计算：

三、串口的配置流程

3.1写串口初始化函数

        配置SCON寄存器，选择串口工作模式和接收使能

        配置PCON寄存器，选择波特率是否加倍，0x80或0x00

        配置定时器1，启动定时器1，禁止定时器1中断（ET1=0）

        开启中断开关EA,ES

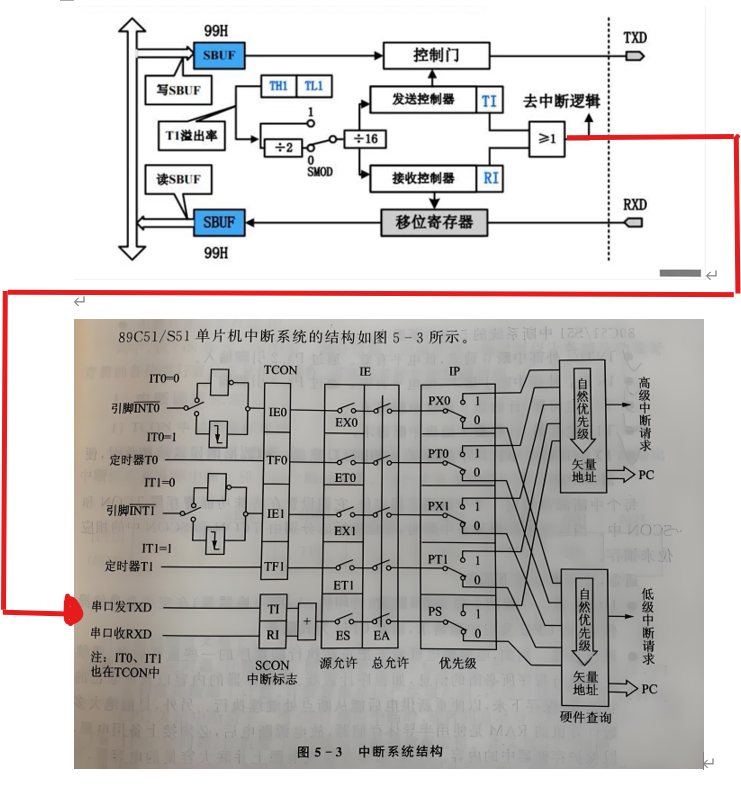

3.2写串口中断服务函数（也是用来接收数据）

中断响应时序：

1.接收完成 → 2. RI=1 → 3. 中断触发 → 4. 跳转到ISR → 5. 清除RI → 6. 读取数据 → 7. 返回主程序。

3.3写串口发送数据函数

3.4 示例

接下来模式1来配置串口：

#include<reg51.h>
void UART_init()  //串口初始化函数
{
 SCON = 0x50; //模式1，允许接收使能
 TMOD = 0x20; //开启定时器1模式2
 TH1 = 0xFD; //设置初始值
 TL1 = 0xFD; //设置重装值
 TR1 = 1;    //启动定时器1
 ET1 = 0;    //定时器1禁止中断
 ES = 1;     //开启串口中断
 EA = 1;     //开启总中断
}
void UART_send(unsigned char data)   //串口发送数据函数
{
 SBUF = data; //写入数据
 while(!TI);  //等待发送完成标志（TI=1）
 TI = 0;      //清除发送标志
}
void main()  //主函数
{
 UART_init();
   while(1)
    {
     UART_send(1)；
     }
}
void UART_ISR() interrupt 4   //串口中断函数（用来接收数据）
{
   if(RI)  //等待接收标志
    {
     RI = 0;  //清除接收标志
     unsigned char rec = SBUF; //读取接收数据，写入SBUF
     UART_send(rec);  //处理数据，例如回显
     }


}

可以用stc-isp的串口助手来查看发送/接收数据，注意串口号和波特率要选择一致。
