最近在立创平台跟着别人做一个HDMI同屏器/分配器芯片的电路板，但是跟着做出来之后遇到了一点问题，再次记录一下，好给后面的人提个醒，让后面的人少走一点弯路。

遇到的问题：按照相关的原理图制作出电路板后无法使用，无法输出视频。

解决办法：去掉MS9334芯片与单片机之间的复位电阻即可（具体连接看下图的原理图，使用AD绘制）

具体的芯片使用的是淘宝的定制芯片（即程序是写好的，我们使用只需要负责外围电路即可）下面给出芯片的链接：国产芯片解决方案MS9334HD分配器1分4一进四出开发板/解决方案-淘宝网

以下的图片是我复刻的项目

HDMI 1进4出 同屏器/分配器 - 立创开源硬件平台

我遇到的问题：电路板制作好之后插入相关的线缆之后没有视频输出，且也没有LED指示。

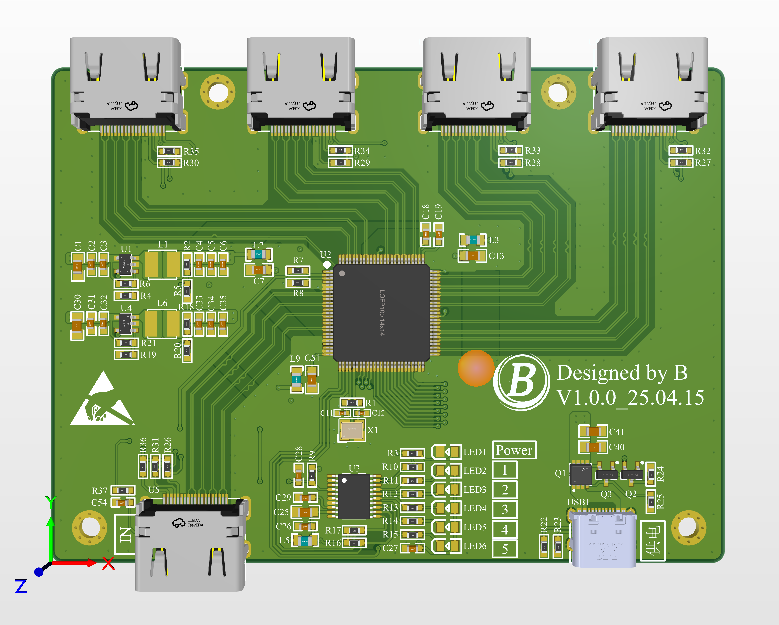

电路板如图所示，按道理来说输入HDMI接入后，输出的HDMI接口接入显示屏后LED应该有指示才对，但是只有POWER的LED亮，其他的不亮。感觉像是芯片没有工作起来，而且使用这个芯片不需要装驱动。

解决办法：去掉MS9334芯片与单片机之间的复位电阻即可

在这里给出我的原理图（总览——有点模糊，具体的电路与立创开源的原理图差不多）

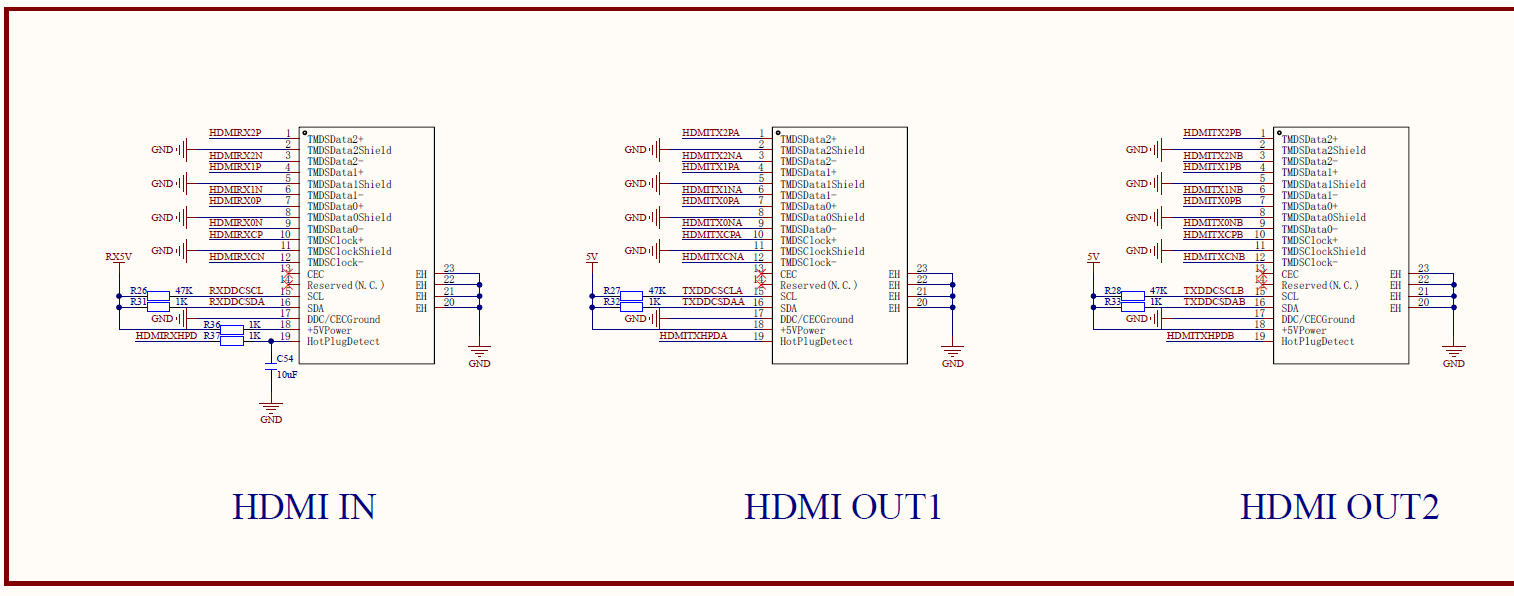

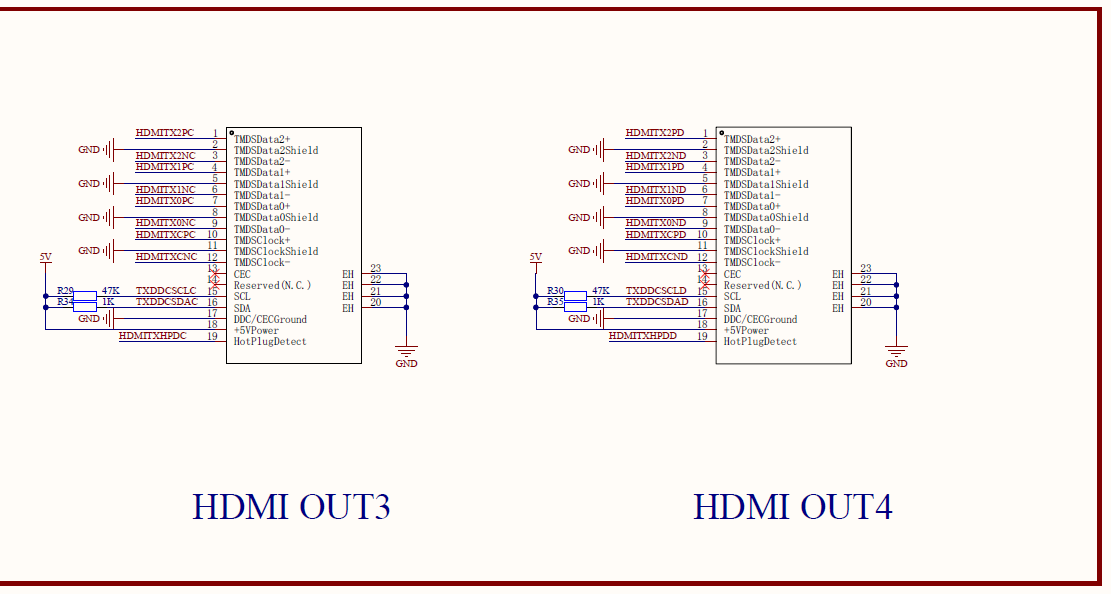

接下来给出每个部分的放大图

相关的电路板原理图与阻抗匹配文件的设计我已经上传，可以自行下载查阅，里面包含Gerber文件，可以自己通过捷配免费打板
