【STM32学习笔记】基于IIR算法的音频EQ均衡器方案验证与实现

该项目通过LabVIEW计算得到IIR滤波器系数，通过WiFi发送至STM32，单片机接收到该数据后则将该系数导入数学模型，经过卷积等数学运算后则会输出我们想要的音频数据1、

weixin_43446150

575人浏览 · 2025-04-21 10:05:36

weixin_43446150 · 2025-04-21 10:05:36 发布

简介

该项目通过LabVIEW计算得到IIR滤波器系数，通过WiFi发送至STM32，单片机接收到该数据后则将该系数导入数学模型，经过卷积等数学运算后则会输出我们想要的音频数据

特点与不足

特点
1、实现简单，有标准DSP库可直接使用IIR算法
2、效果理想，失真小
3、LabVIEW实现简单，有现有IIR参数计算vi
不足

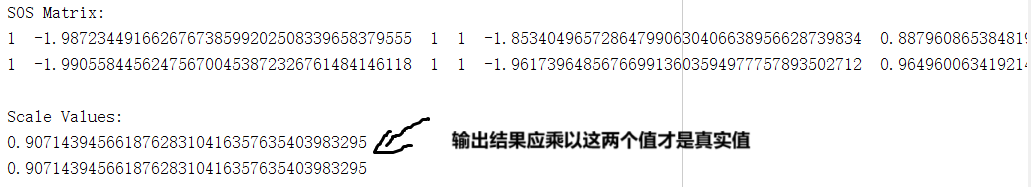

1、理论上经过IIR运算后的数据要乘以一个衰减系数才是最终值，但博主能力有限，暂时没研究明白怎么计算该衰减系数
在这里插入图片描述

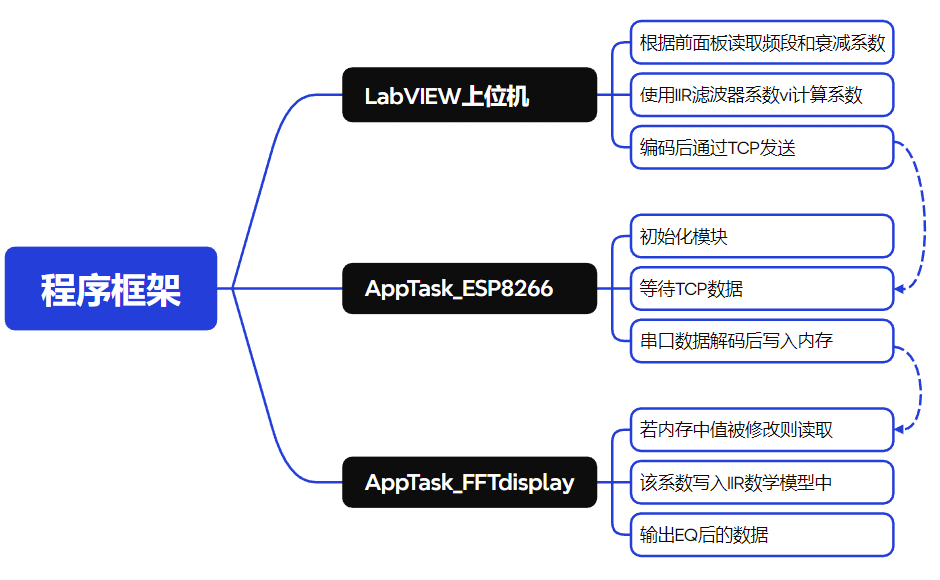

分块介绍

在这里插入图片描述
1、LabVIEW上位机部分

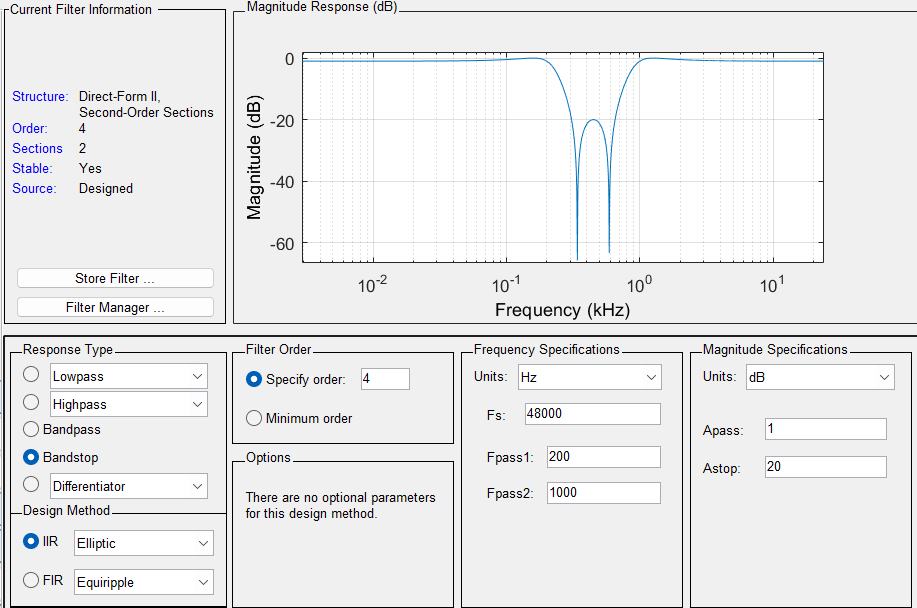

使用椭圆滤波器，主要是因为这个vi可直接调节衰减系数，使用matlab输入filterDesigner后即可打开滤波器设计工具箱，图中是设计了一椭圆滤波器，参数如图所示，其频响曲线如图所示
后续输出的数据若增益为正会修改滤波器参数，改为增强相应dB
再后续输出的数据经过简单的编码后通过TCP发送给下位机
在这里插入图片描述

2、接收数据并解码，因为编码比较简单，解码也比较简单

uint8_t extract_numbers(const char *str, float32_t *numbers)
{
	const char *start = strstr(str, "CMD:");
	if (start == NULL)	return 0;
	start += 4; // 跳过 "CMD:"

	const char *end = strstr(start, ",\r\n");
	if (end == NULL)	return 0;

	int count = 0;
	char *token = strtok((char *)start, ",");
	while (token != NULL && count < MAX_NUMBERS)
	{
		numbers[count++] = (float32_t)atof(token);
		token = strtok(NULL, ",");
	}
	return count;
}

3、IIR算法模型使用

#define NUM_STAGES 2
float32_t IIRCoeffs32LP[NUM_STAGES*5] = {
    1.0f,-1.999997f,1.0f,1.999050f,-0.999052f,
    1.0f,-1.999997f,1.0f,1.997055f,-0.997066f
};
float32_t IIRState[NUM_STAGES*4];
arm_biquad_casd_df1_inst_f32 S;
arm_biquad_cascade_df1_init_f32(&S, NUM_STAGES, IIRCoeffs32LP, IIRState);
arm_biquad_cascade_df1_f32(&S, fft_inputbuffer, fft_outputbuffer, BLOCK_SIZE);
