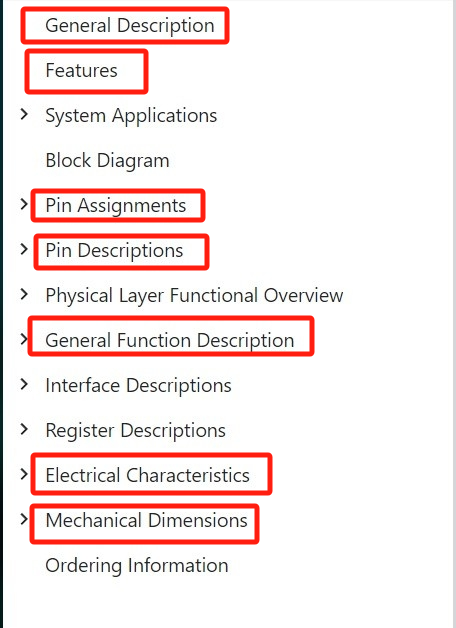

重点先看大致的描述，其实是功能引脚描述，后面看一下封装形式，搞嵌入式就需要看寄存器的说明了。

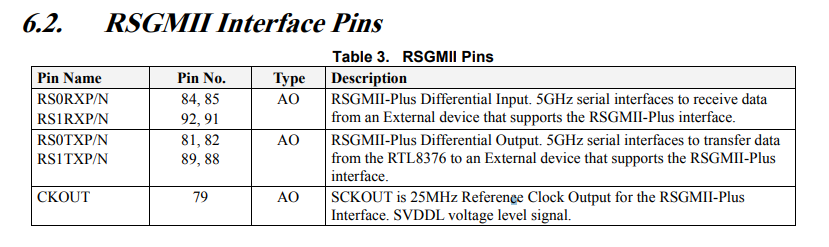

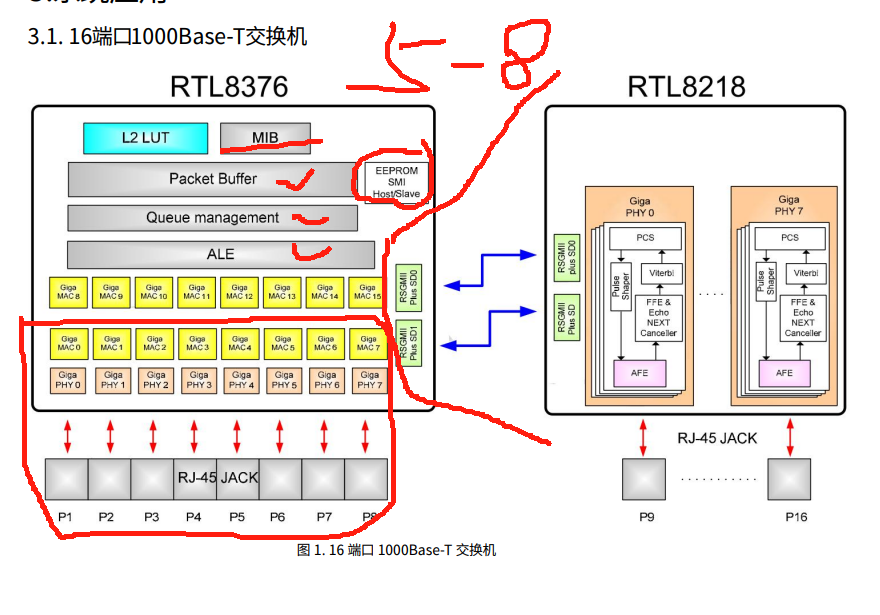

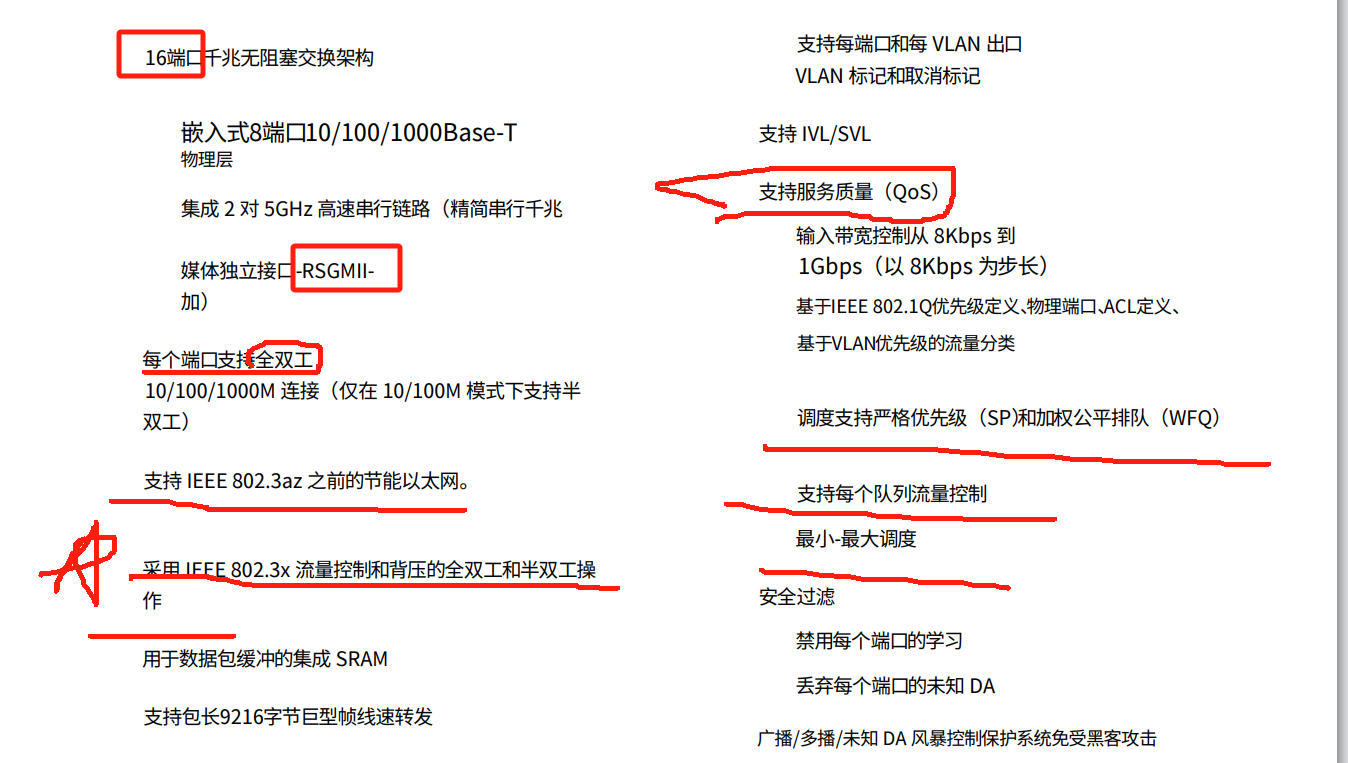

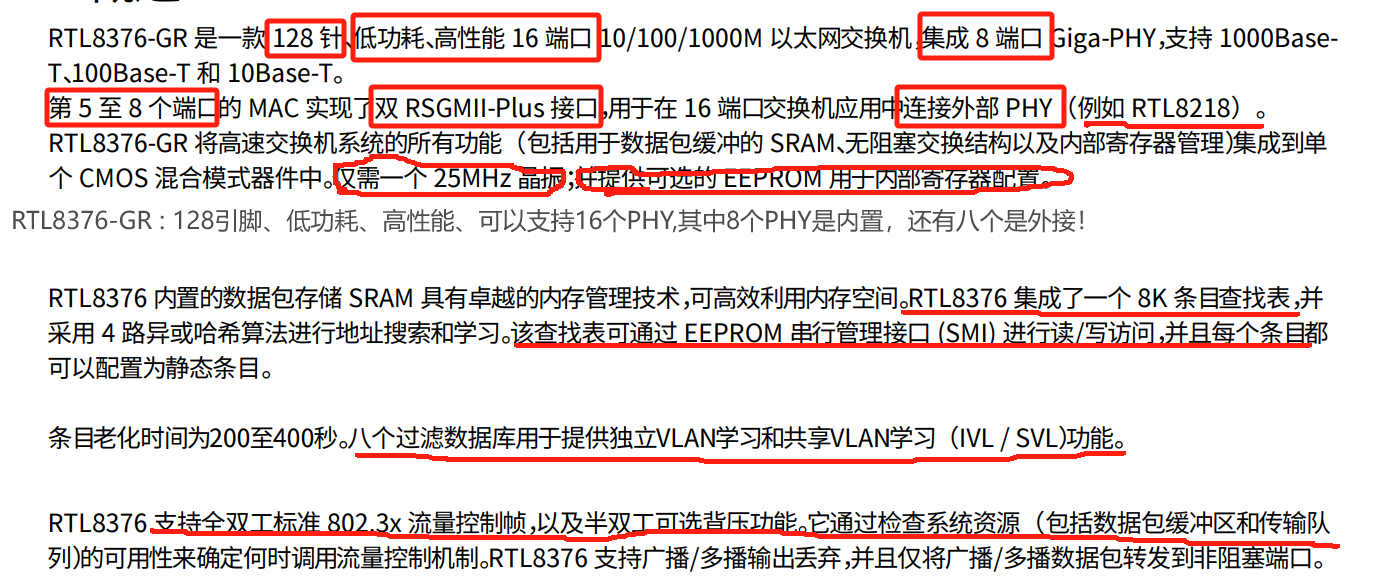

RTL8376-GR 的 16 端口并非全部由芯片内部完全集成，而是采用了 内部 PHY + 外部扩展 的混合架构： 内部集成 8 端口 Giga-PHY 芯片直接提供 8 个 10/100/1000M 自适应电口（RJ45）， 外部扩展 8 端口 PHY 通过 5-8 端口的双 RSGMII-Plus 接口。芯片是128个引脚，需要一个25MHZ的晶振和一个EEPROM。

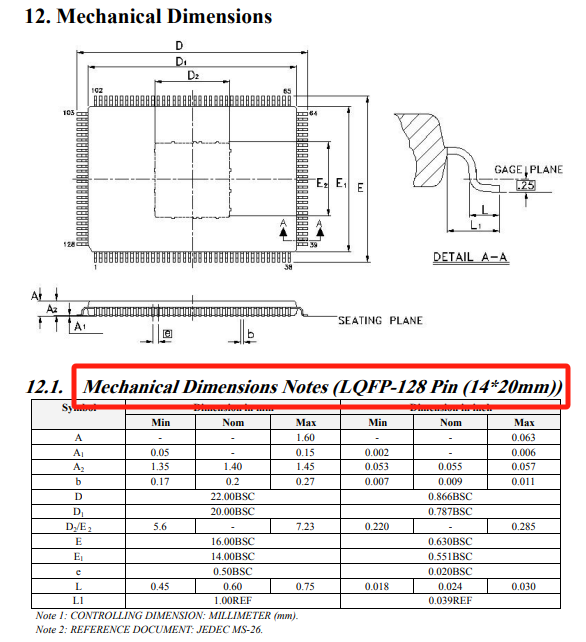

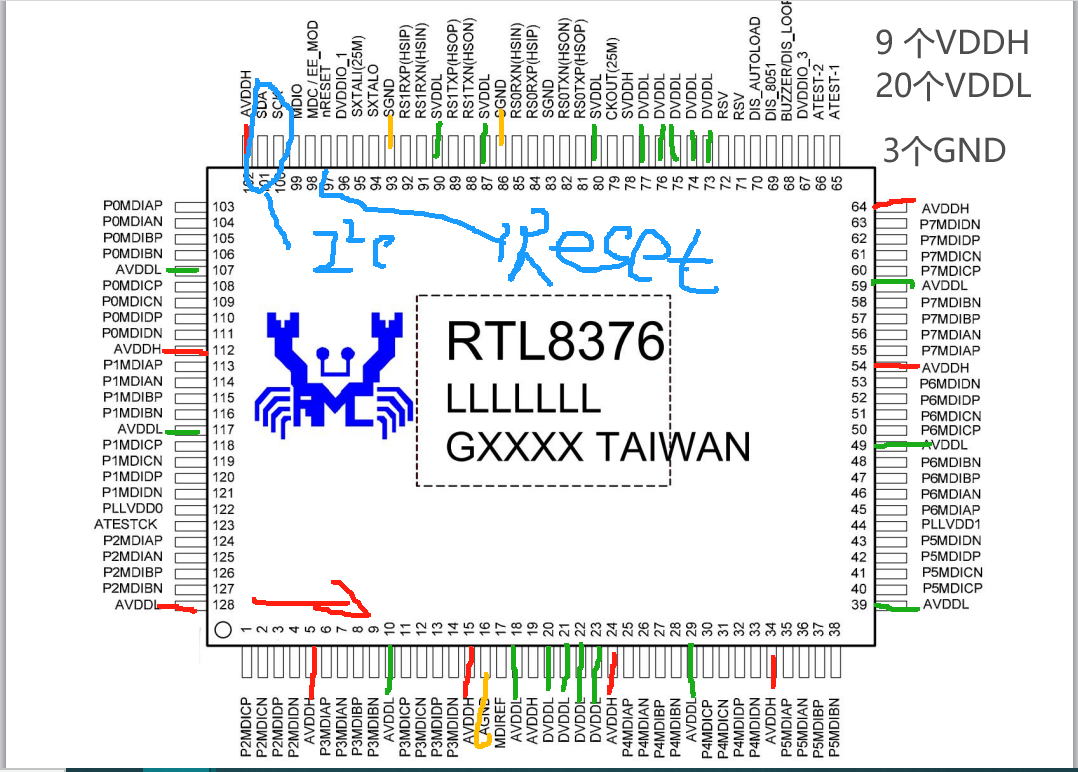

 一共128个引脚（先数一下电源引脚、地引脚、复位引脚、时钟晶振引脚等,大概有个印象，后面精读）

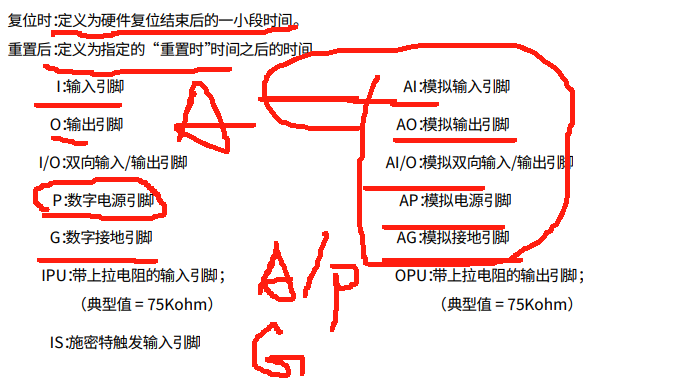

带有P/G前缀的都是数字（信号）；带有A的都是模拟（信号），这个涉及到后面地平面的选取

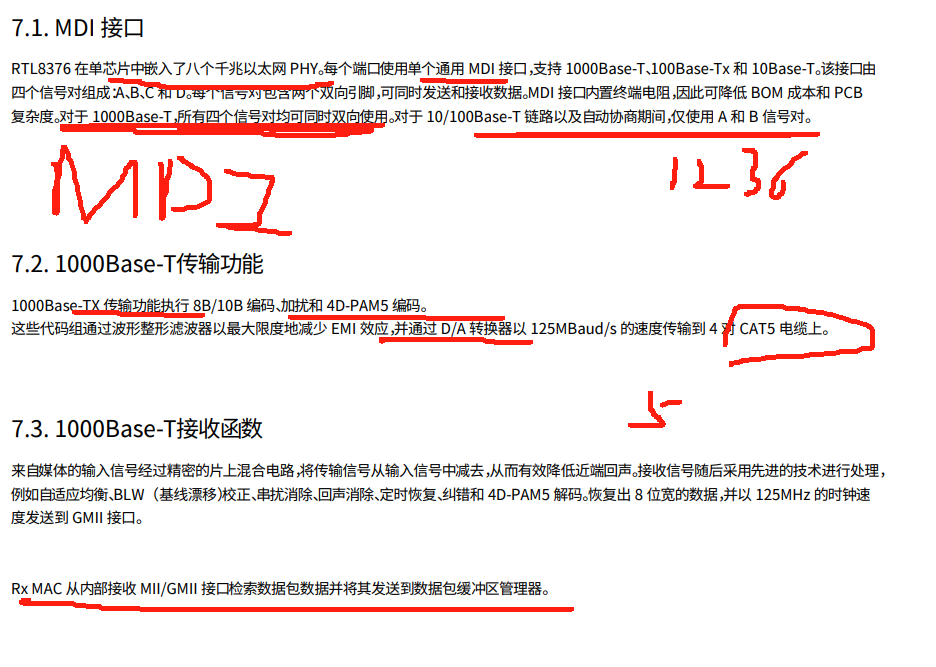

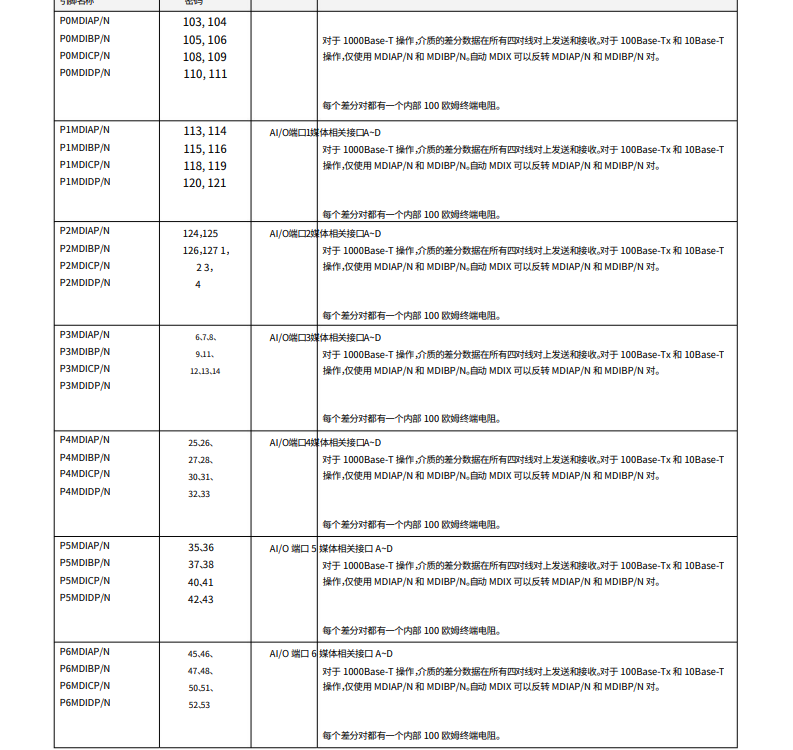

 PHY和网络变压器、RJ45连接是用“MDI"；因此RTL8376-GR内置了八个PHY，并且是千兆以太网，所有四对差分线都要连接（8根线）"P0 - P7","A-D","P是正差分线，N是负差分线"。也就是说数据传输一共占据了4*2*8=64 ，数据传输占据了64引脚！

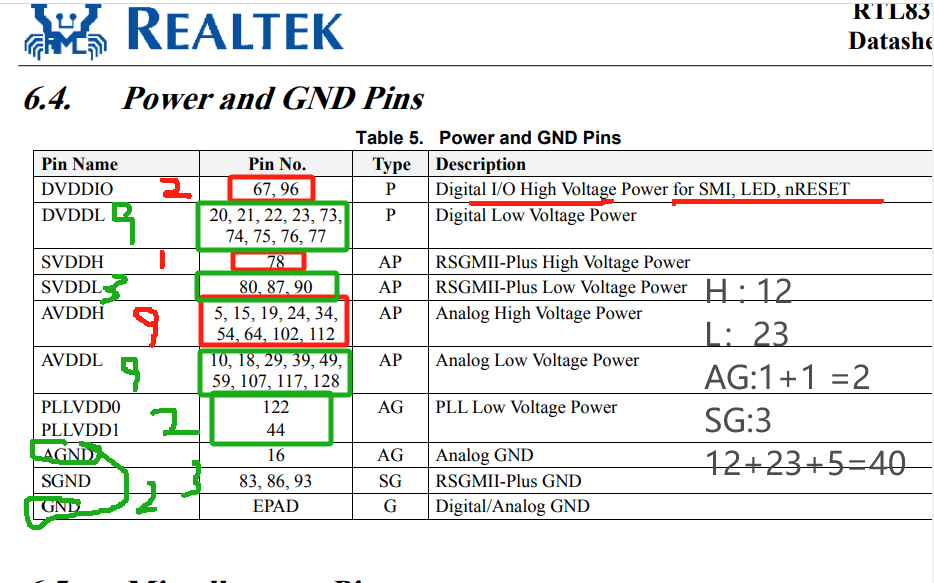

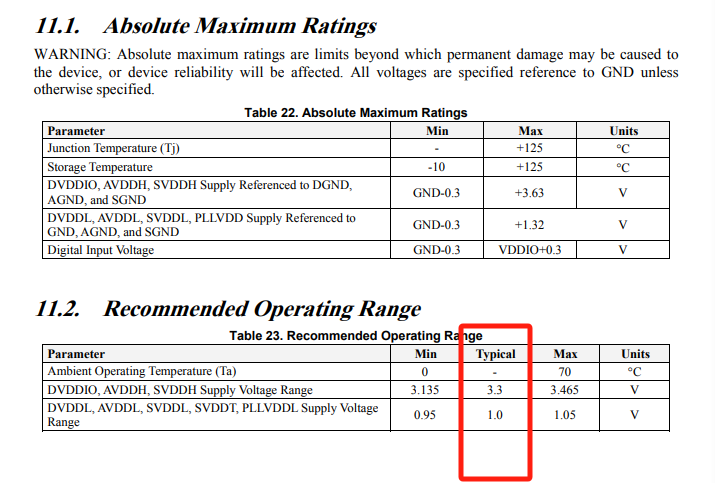

 这部分不用管，也就是说不用接NC(9个）；由于不用外接PHY，所以就不需要接。电源和地一共是40个，其中高电平（3.3V)有12个；低电平（1V)有23个，SG有3个，AG有2个。

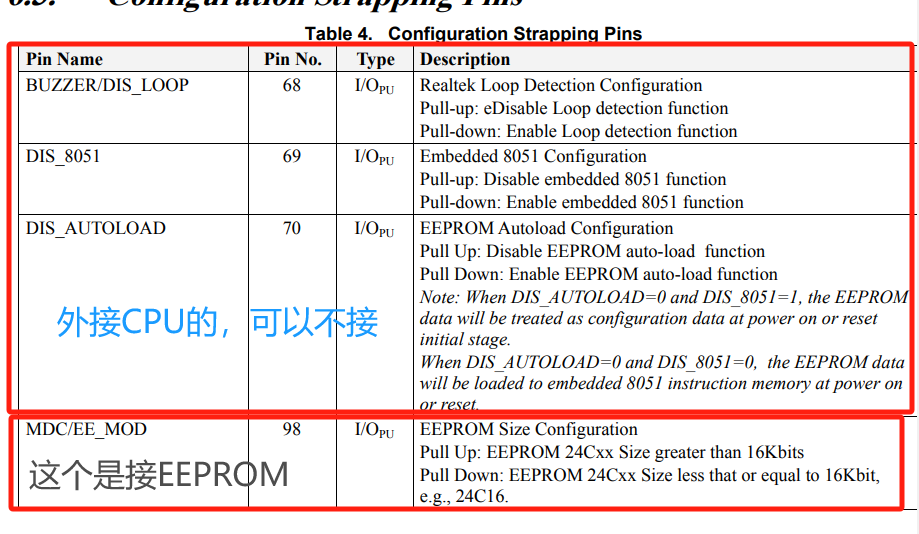

  这部分一共有四个引脚，其中三个可以不用接，还有一个是EEPROM需要接。

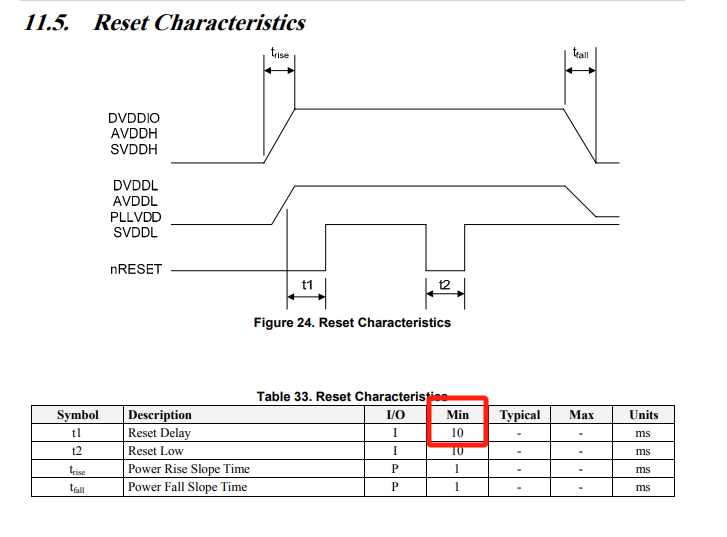

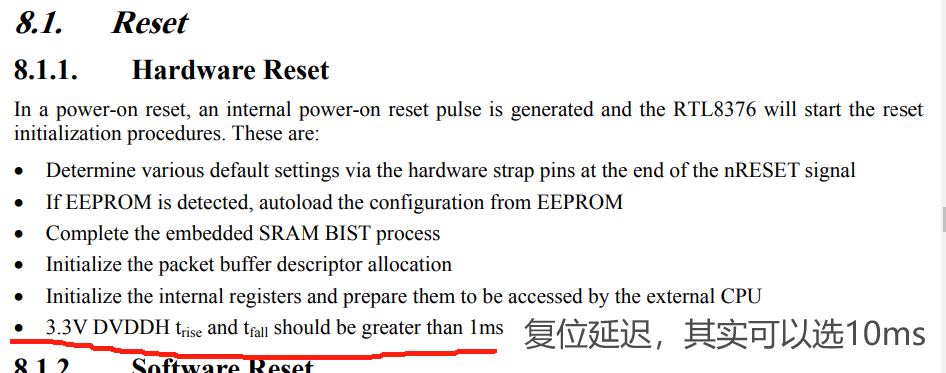

一共有14个引脚，其中有五个要悬空，四个要接电阻，其中三个是接上拉电阻，还有一个是接电阻之后接地；再引出两个引脚作为LED的输入，两个作为晶振，还要一个作为复位端。

（5+4+2+2+1=14个）

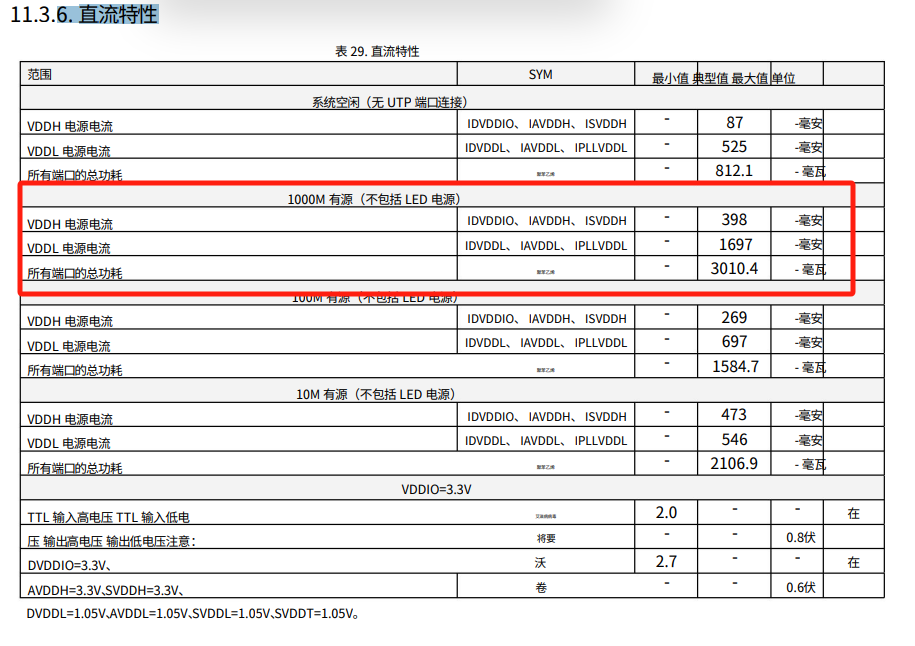

 当1000M有源时，除去LED功耗，芯片大概的整体功耗是3W左右，所以整板功耗可以小于4.5W.
