一、使用准备

1、USB转TTL模块

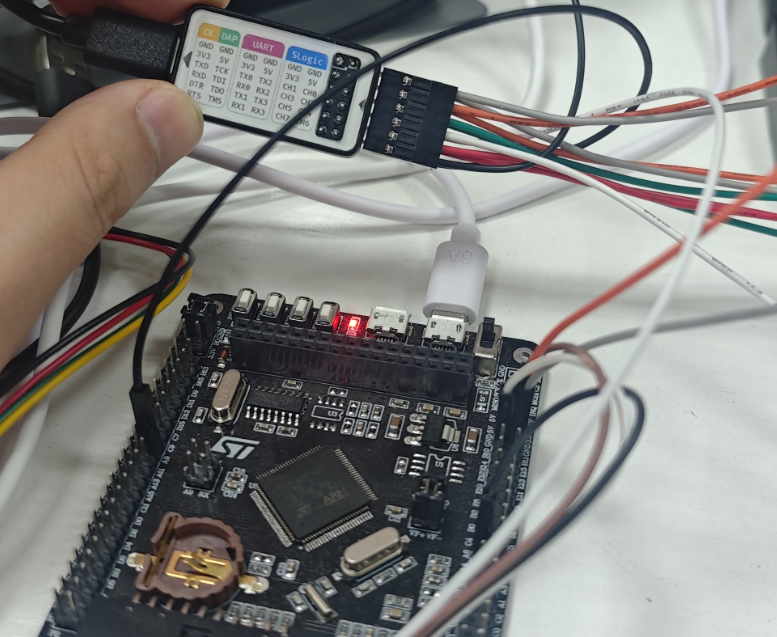

我使用的是逻辑分析仪，他可以同时作为USB转TTL模块使用

记录下日常接线，这里串口3对应的是COM18接口，串口1对应的是COM19接口，串口0对应的是COM20接口，串口2对应的是COM21接口

——————————————

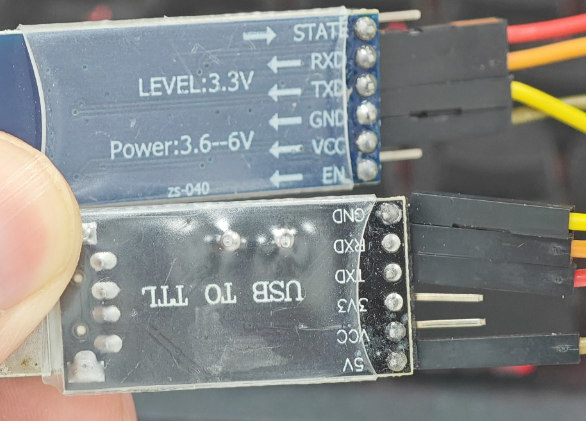

也可以直接用CH340串口模块

——————————————————

2、串口调试工具

下载测试软件，去汇承的官网下载

3、常用AT指令

4、AT指令参数说明

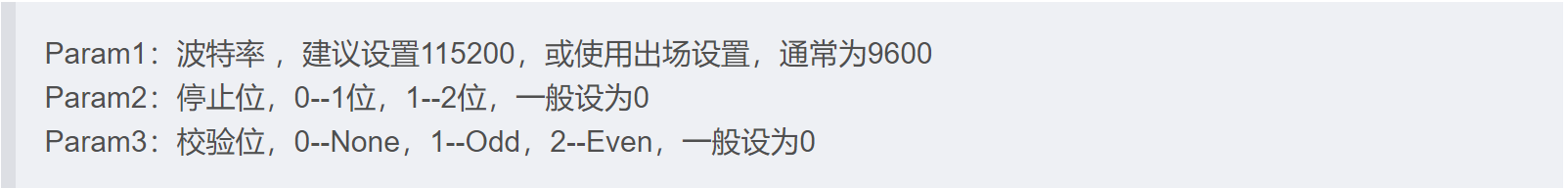

1、AT+UART指令

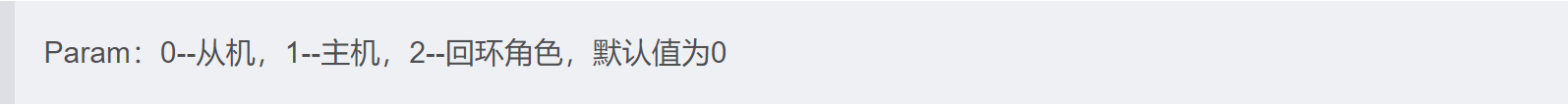

2、AT+ROLE指令

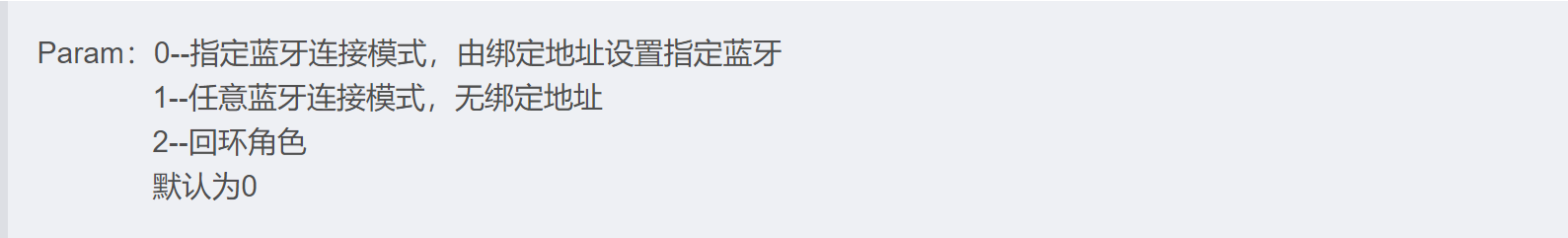

3、 AT+CMODE指令

二、蓝牙模块配置

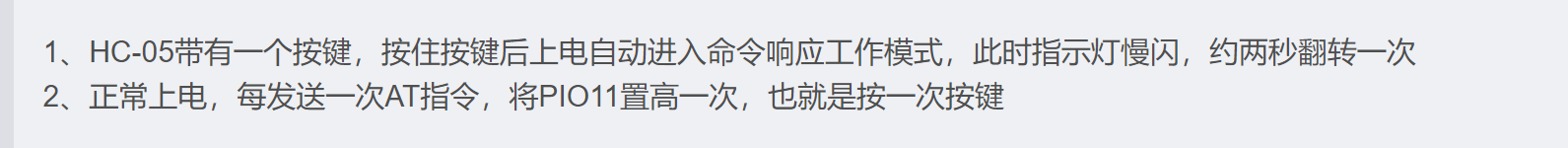

蓝牙模块工作时分为两种模式，命令响应工作模式和自动连接工作模式，在自动连接模式下，蓝牙会按设定好的方式进行配对，配置蓝牙时，我们需要进入命令响应工作模式以执行AT指令。进入命令响应工作模式有两种方法：

通常我们使用第一种方法，就是上电后摁住开关一段时间，他就进入命令响应模式，这时候你可以用串口助手来进行各种AT指令，同时这些指令是一次烧入永久使用的！！！断电再上电也依旧保存

1、在两个HC-05间配对

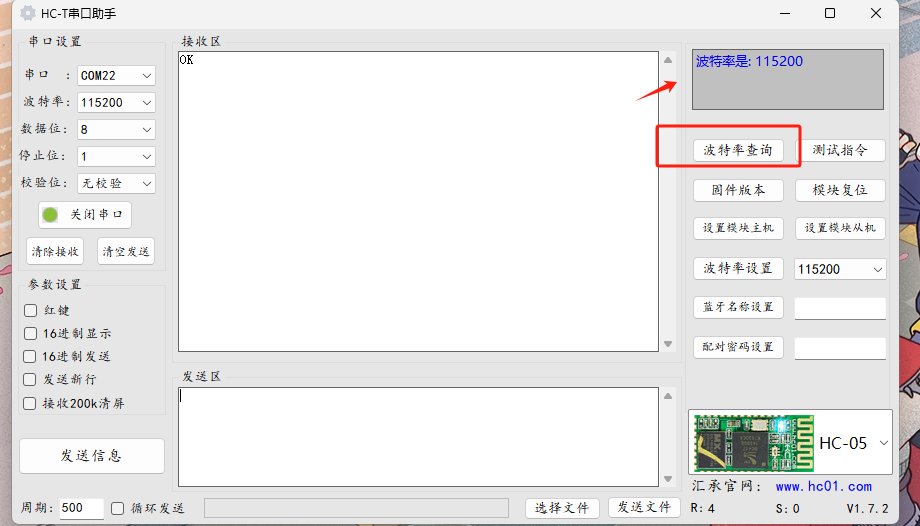

打开串口调试助手，上电后摁住开关一段时间，然后点击波特率查询，他会返回波特率数值，然后配好波特率和其他AT设置即可

注意：AT指令后面必须加上回车，也就是每一条指令都包括两行，第一行是指令本身，第二行是回车

2、蓝牙串口调试助手与蓝牙模块配对

我这里直接打开电脑的蓝牙，后面使用这个软件进行蓝牙扫描，选择ble模式
