分区表是什么？

分区表是ESP32用来管理其闪存空间的一种数据结构。它定义了闪存中各个区域（分区）的用途和大小。分区表的作用类似于硬盘上的分区表，告诉系统每个部分是用来存储什么的。

在ESP32中，分区表是一个二进制文件，通常命名为 partitions.csv 或 partitions.bin。开发时使用的是 .csv 文件（可读文本格式），编译后会被转换为 .bin 文件并烧录到闪存中。

分区表存储的数据

分区表中的每一行定义了一个分区，每个分区包含以下信息：

1. Name：分区的名字，用于标识该分区，比如 app0、nvs 等。
2. Type：分区的类型，表示分区的用途，常见的类型包括：
   • app：应用程序代码。
   • data：数据存储，如 NVS、文件系统等。
   • ota：OTA 更新相关数据。
   • custom：自定义分区。
3. SubType：子类型，进一步细化分区的用途，例如：
   • 对于 app 类型，子类型可以是 factory（出厂固件）、ota_0、ota_1 等。
   • 对于 data 类型，子类型可以是 nvs（非易失性存储）、spiffs（文件系统）等。
4. Offset：分区在闪存中的起始地址（偏移量）。如果留空，编译器会自动分配。
5. Size：分区的大小，单位通常是字节或KB/MB。
6. Flags：标志位，目前很少用到，通常为空。

字段解释

1. nvs：存储非易失性数据（Non-Volatile Storage），如 Wi-Fi 配置。

2. phy_init：存储射频初始化数据。

3. factory：出厂固件的应用程序代码。

4. ota_0 和 ota_1：用于 OTA 更新的应用程序代码。(在有ota功能的分区表中)

5. spiffs：存储文件系统数据。

分区表存储的位置

默认情况下，分区表位于 ESP32 闪存的固定位置，偏移地址为 0x8000。也就是说，分区表从闪存地址 0x8000 开始存储。

• 闪存布局示例：

  0x00000: Bootloader
  0x08000: Partition Table
  0x10000: Factory App (or OTA_0)


如何在程序中找到分区表

分区表由一个 CSV 文件定义。你可以在项目目录下的 partitions.csv 文件中找到它。

ESP-IDF 提供了一些默认的分区表配置，如果你没有在项目中自定义分区表，系统会使用默认的分区表。这种情况下，.csv 文件不会出现在你的项目目录中，而是直接从 ESP-IDF 的内部路径加载。

自定义分区表

如果你要自定义分区表，
首先在项目目录下使用命令进入ESP32配置界面

idf.py menuconfig

**进入Partition Table **

选择分区表

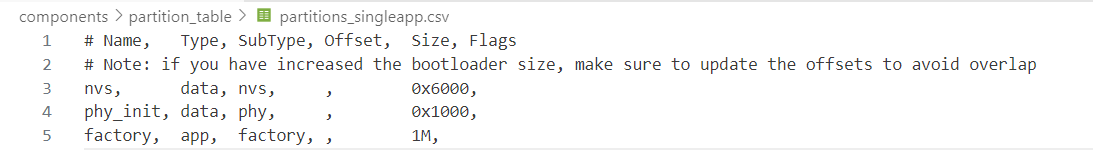

可以看到，ESP默认使用的分区表为Single factory app
这个分区表文件的路径为：
esp32/esp-idf/components/partition_table/partitions_singleapp.csv

选择第四项：自定义分区

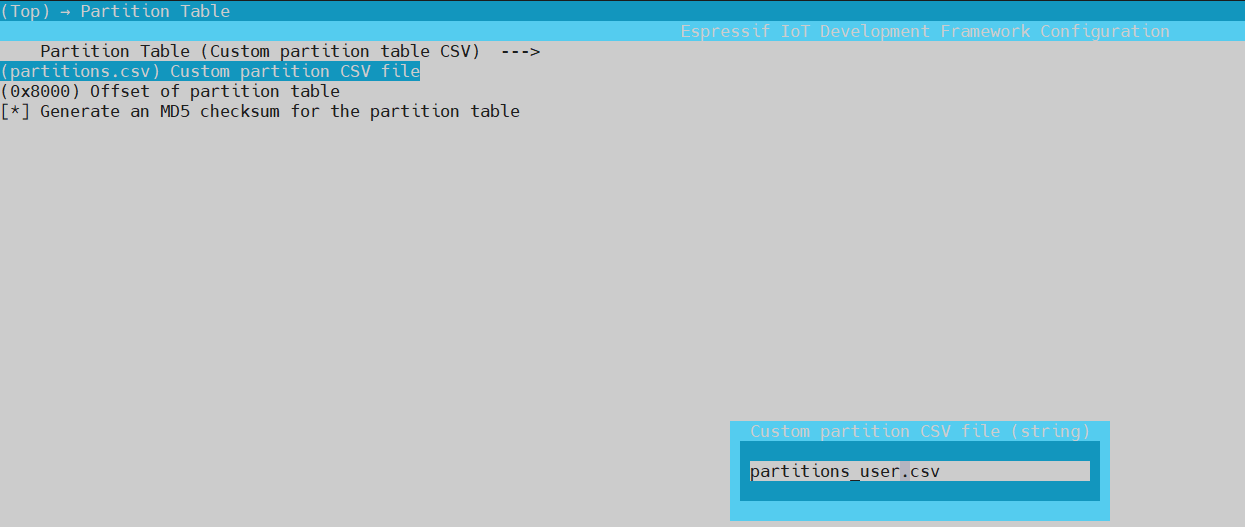

输入你的分区表文件名，这里我设置为partitions_user.csv，回车确认。

按 s 保存->回车确认->按q退出配置

找到esp-idf中的partitions_singleapp.csv文件内容,复制到项目的partitions_user.csv文件中

注意：partitions_user.csv一定要在项目的顶层目录中

添加自定义的分区

这样就完成了自定义分区，接下来对这个分区进行读写操作实验

#include <stdio.h>
#include "esp_partition.h"
#include "esp_log.h"
#include <string.h>

/* 定义分区类型 */
#define USER_PARTITION_TYPE     0x40
#define USER_PARTITION_SUBTYPE  0x01

static const esp_partition_t*   partition_prt = NULL;

void app_main(void)
{
    partition_prt = esp_partition_find_first(USER_PARTITION_TYPE, USER_PARTITION_SUBTYPE, NULL);//第三个参数是分区标签，用不到给NULL
    /*
    esp_partition_find:找到所有符合条件的分区，返回一个“迭代器”（指针），可以通过迭代器遍历所有符合条件的分区
    esp_partition_find_first:直接找到第一个符合条件的分区，返回指向该分区的指针
    */
   if(partition_prt == NULL)
   {
        ESP_LOGI("partition", "Can't find partition");
        return;
   }

   esp_partition_erase_range(partition_prt, 0, 0x1000);

   const char *test_string = "this is for test partition";
   esp_partition_write(partition_prt, 0, test_string, strlen(test_string));

   char read_buf[64];
   memset(read_buf, 0, sizeof(read_buf));
   esp_partition_read(partition_prt, 0, read_buf, strlen(test_string));

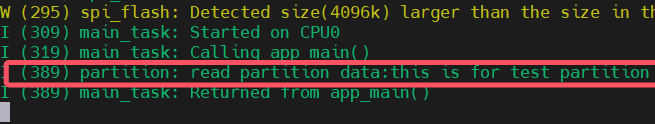

   ESP_LOGI("partition", "read partition data:%s", read_buf);

   return;
}

总结

• 分区表定义了 ESP32 闪存的布局，帮助系统管理不同的数据类型。
• 分区表存储在闪存的固定位置（默认 0x8000），通常通过 partitions.csv 文件配置。
• 每个分区有名称、类型、子类型、偏移地址和大小等属性。
• 在程序中，可以通过 ESP-IDF 的 API 动态读取和操作分区表。

通过理解分区表，你可以更好地规划闪存空间，优化资源利用，并实现复杂的固件更新功能（如 OTA）。
