前提条件：

Cadence Allegro 17.2

Win10

学习目标： 绘制原理图，网络连接，添加封装

Tips：相关的快捷键
w    插入一般电路连接线
p    插入元件
f    插入电源
g    插入GND
x    无连接线
i    以鼠标为中心放大
o    以鼠标为中心缩小
r    旋转对象
h    垂直镜像
v    水平镜像
Esc    取消当前功能模式
Alt    断开元器件的连接关系
Shift    画斜线
Shift + m    Variant view mode变换视图模式
F4    重复上一命令（很有用的一个快捷键）
F5    重画

还有很多，可以参考   Cadence常用快捷键汇总_candence快捷键大全-CSDN博客

这些都是在绘制原理图时可能会用到的快捷键，提升绘图的效率，相关的逻辑和其他主流绘图软件基本一致。

放置元器件   place>>part  右侧添加的原理图库文件中进行选择

可以在软件安装路径下安装系统的原理图库文件

网络连接

 KICAD  通过全局标签或者层次标签

 Orcad   offpage连接符

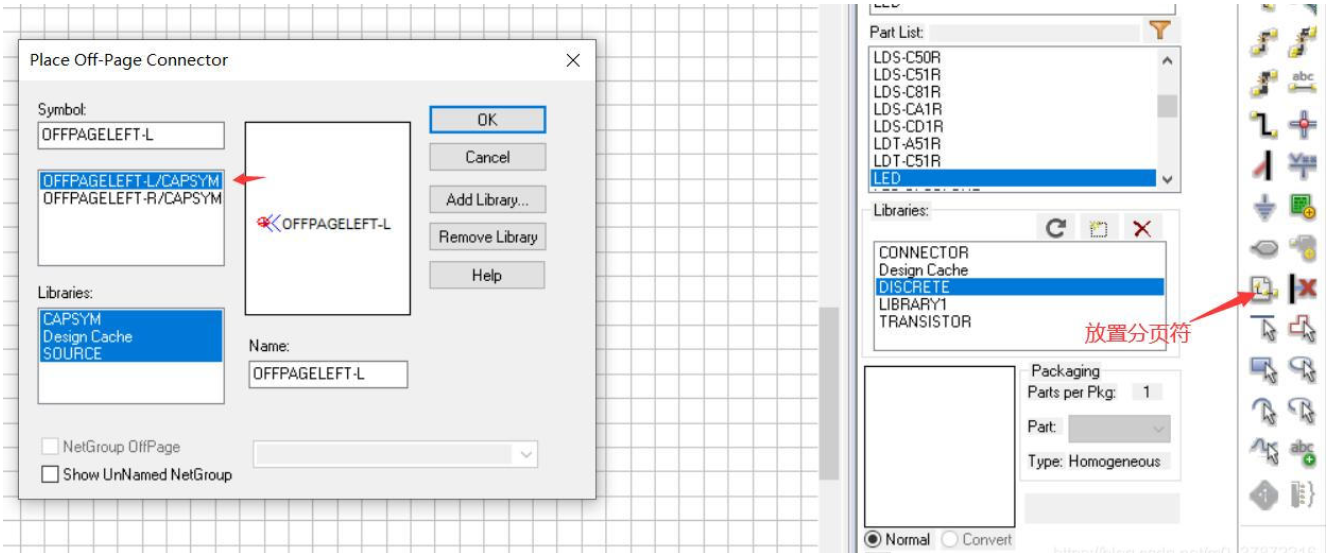

offpage连接符在下图所示的位置。

如果你的右侧没有快捷图标

解决办法

点击菜单栏View->Toolbar->Draw，然后打钩。

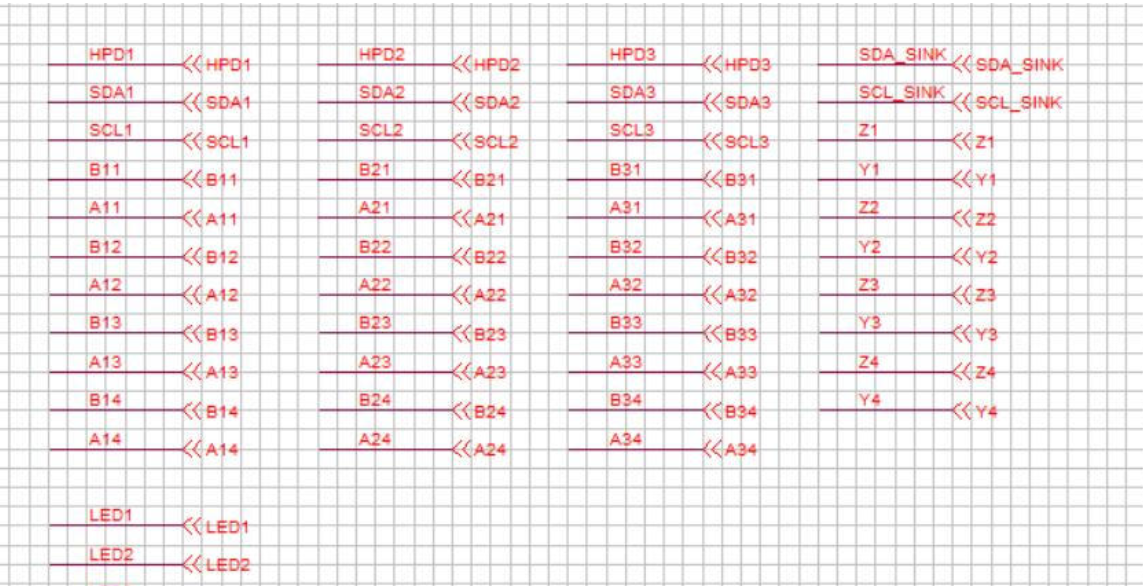

  每一个需要在两张原理图之间进行网络连接的引脚都需要按下图所示的格式在图纸中绘制出来。
  并且下图所示的“分页连接阵列”需要在两张图上都有，需要拷贝一份到另一张图纸上！

  光画好标识还是不够的，还需要“使能”一下。

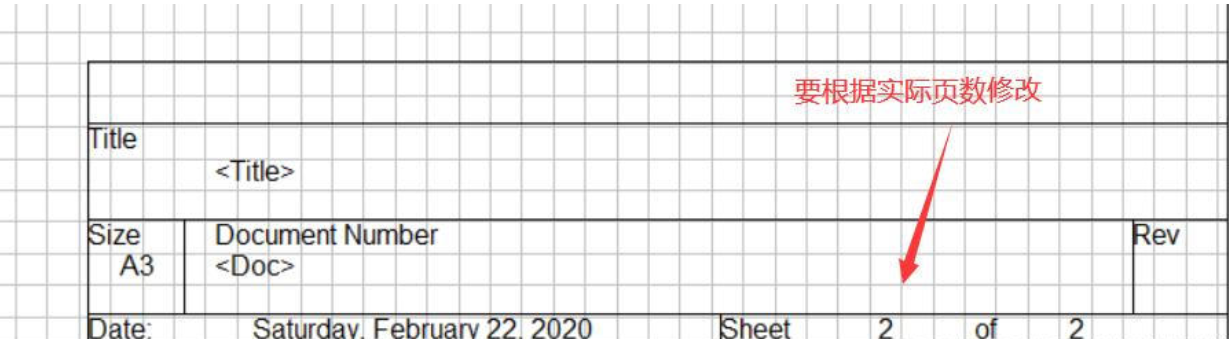

  在使能之前需要先按照下图所示，把原理图中的sheet（页码）情况按实际情况改掉。比如这是第二页，就要改成“2 of 2”，当然第一页是“1 of 2”。软件默认是不会帮你改的，如果不正确区分页码，那么无法使能网络标号跨页链接。

  回到原理图的根目录，就是下图这个地方，左键点中design1.dsn。

  然后点击Tools ->Annotate，弹出以下窗口：

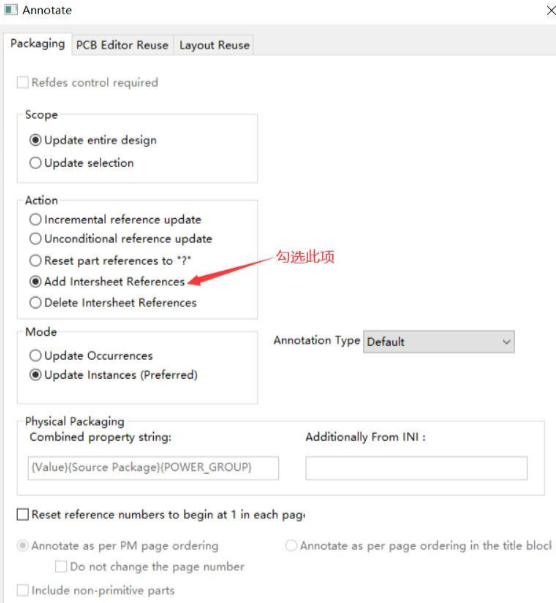

  按图中所示勾选条目。

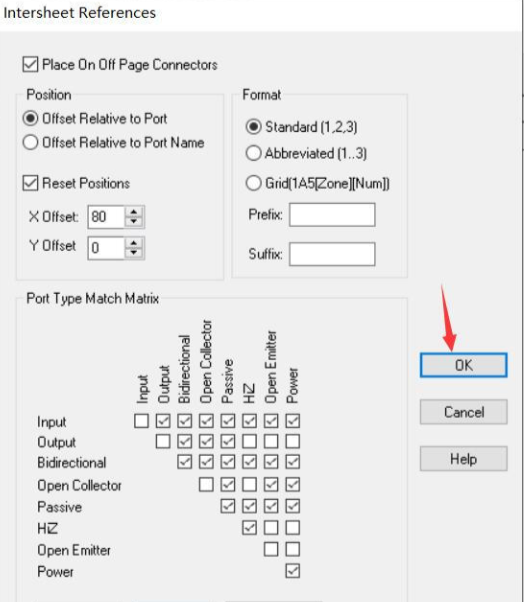

  随后弹出的窗口点击OK就好了。

判断成功标志：在offpage  连接符前出现页码

 allegro添加封装的方式与AD有明显不同。
  在allegro中是首先生成网表，随后在pcb editor里面再导入封装库的。也就是说在Orcad原理图层面，封装添加不是能够一步到位的；然而AD可以在封装管理器中管理封装，在没有PCB的情况下就可以一步到位。
  allegro中添加封装具体是两步：1.在orcad中添加封装名称。2.在pcb editor中添加封装库，随后封装库与封装名称自动匹配。

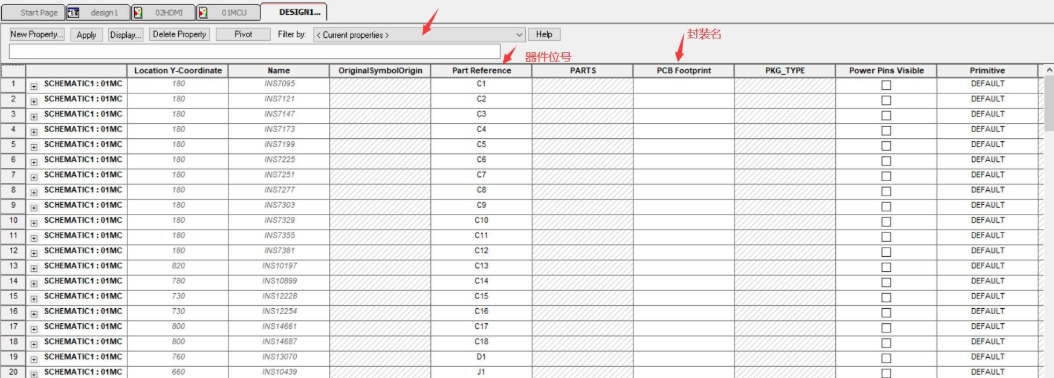

右键点击design1.dsn，选择edit objects properties。弹出以下窗口：

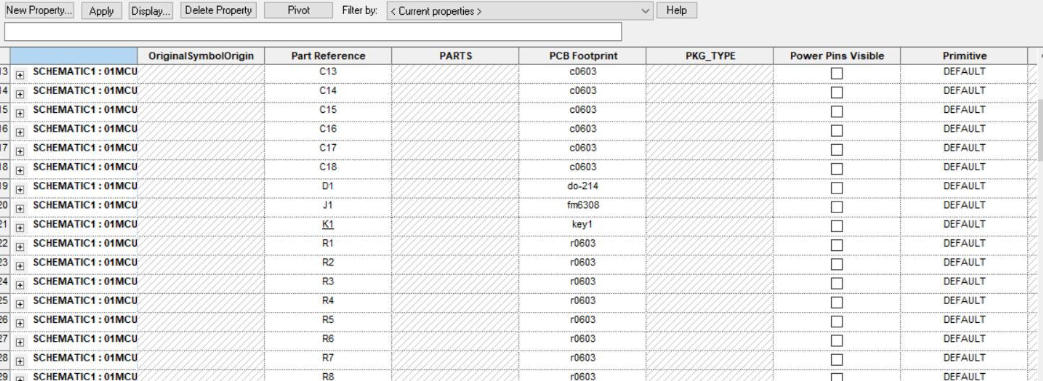

 按照上图的指示添加各元器件封装名称，填完如下图所示：
