STM32 USB CDC控制LED开发实录：从编译错误到完美运行

摘要：本文记录了基于STM32H750的USB CDC虚拟串口通信开发全过程，通过解析PC端发送的"ON/OFF"指令控制LED，详细讲解CubeMX配置、代码移植技巧，并解决hUsbDeviceFS未定义、函数重复声明、GPIO未识别等经典错误。

---

一、开发环境与问题背景

1.1 硬件配置

主控芯片：STM32H750VBT6
开发环境：STM32CubeIDE v1.18.1
USB 配置：全速模式（USB FS）
LED 连接：PE3 引脚（推挽输出）

1.2 预期功能

• PC端通过USB虚拟串口发送"ON"开灯，发送"OFF"关灯
• 设备返回操作状态（如"LED ON\r\n"）

1.3 初始错误现象

../USB_DEVICE/App/usbd_cdc_if.c:50:25: error: 'hUsbDeviceFS' undeclared
../Core/Src/main.c:131:20: error: 'rx_buffer' undeclared
../USB_DEVICE/App/usbd_cdc_if.c:35: error: 'LED_GPIO_Port' undeclared

---

二、错误分析与解决方案

2.1 错误1：hUsbDeviceFS未定义

现象：USB设备句柄无法识别
原因：未正确声明CubeMX生成的USB全局变量
解决方案：

/* 在usbd_cdc_if.c顶部添加外部声明 */
extern USBD_HandleTypeDef hUsbDeviceFS;

2.2 错误2：函数CDC_Receive_FS重复定义

现象：编译提示函数多次实现
根本原因：误在文件内重复编写回调函数
正确做法：直接修改CubeMX生成的函数体，保持单一定义：

static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)
{
  // 在此处添加业务逻辑
  // 保持原有的SetRxBuffer和ReceivePacket调用
}

2.3 错误3：GPIO端口未声明

现象：LED_GPIO_Port识别失败
排查技巧：检查CubeMX生成的GPIO初始化代码，确认变量命名大小写一致性
关键代码：

// 修改为实际变量名（注意小写）
HAL_GPIO_WritePin(led_GPIO_Port, led_Pin, GPIO_PIN_SET);

---

三、完整开发流程

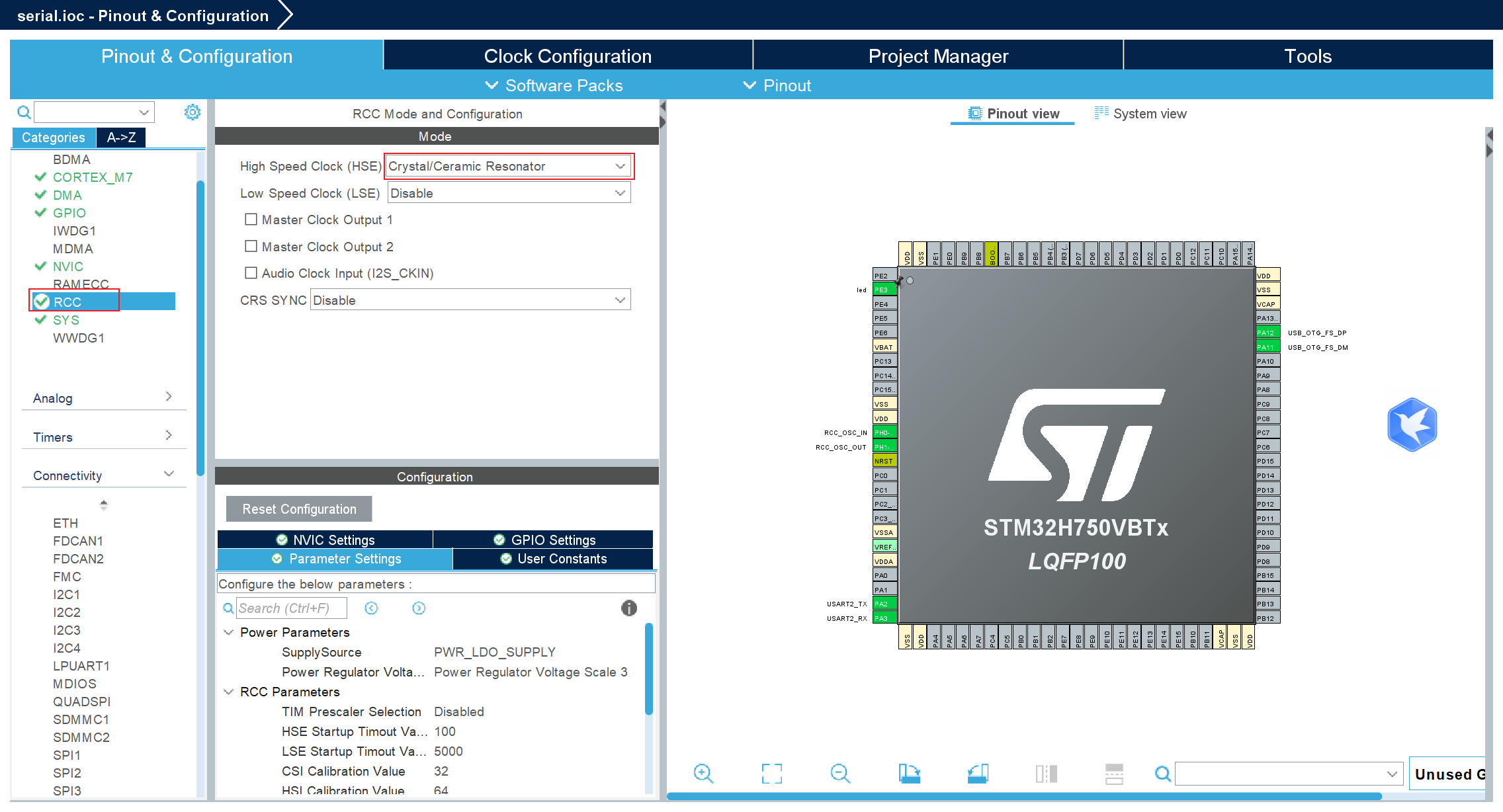

3.1 CubeMX关键配置

1. USB模式选择：

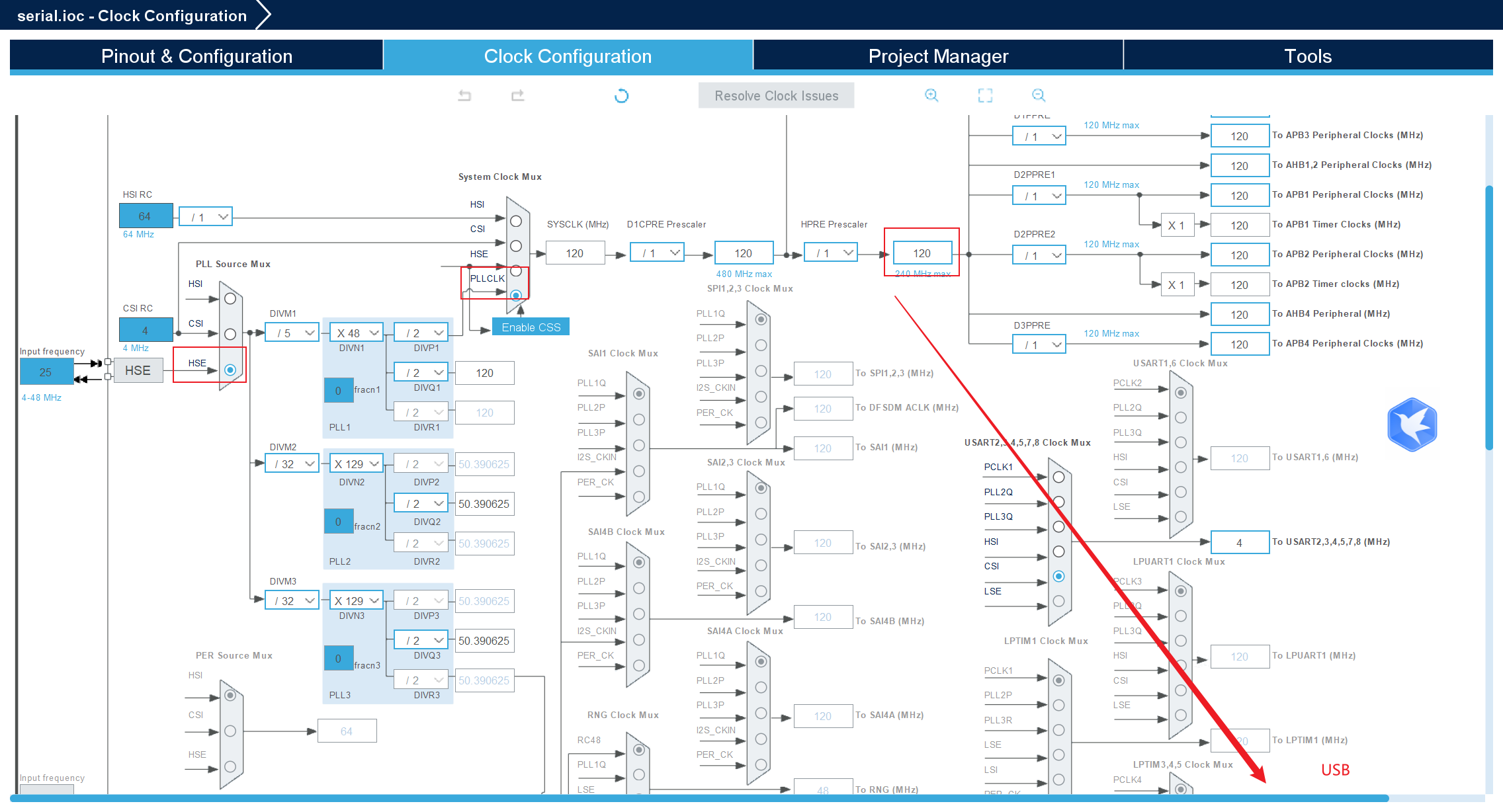

2. 时钟树配置：



3. GPIO设置：


3.2 核心代码实现

usbd_cdc_if.c 修改点：

#include "main.h" // 必须包含以识别GPIO

static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)
{
  if(*Len > 0){
    // 指令解析（支持带换行符的指令）
    if(strstr((char*)Buf, "ON") != NULL) {
      HAL_GPIO_WritePin(led_GPIO_Port, led_Pin, GPIO_PIN_SET);
      CDC_Transmit_FS((uint8_t*)"LED ON\r\n", 8);
    }
    else if(strstr((char*)Buf, "OFF") != NULL) {
      HAL_GPIO_WritePin(led_GPIO_Port, led_Pin, GPIO_PIN_RESET);
      CDC_Transmit_FS((uint8_t*)"LED OFF\r\n", 9);
    }
  }

  // 保持CubeMX原有代码
  USBD_CDC_SetRxBuffer(&hUsbDeviceFS, Buf);
  USBD_CDC_ReceivePacket(&hUsbDeviceFS);
  return USBD_OK;
}

---

四、测试与验证

4.1 硬件连接

• Type-C线连接开发板USB_Device接口至PC

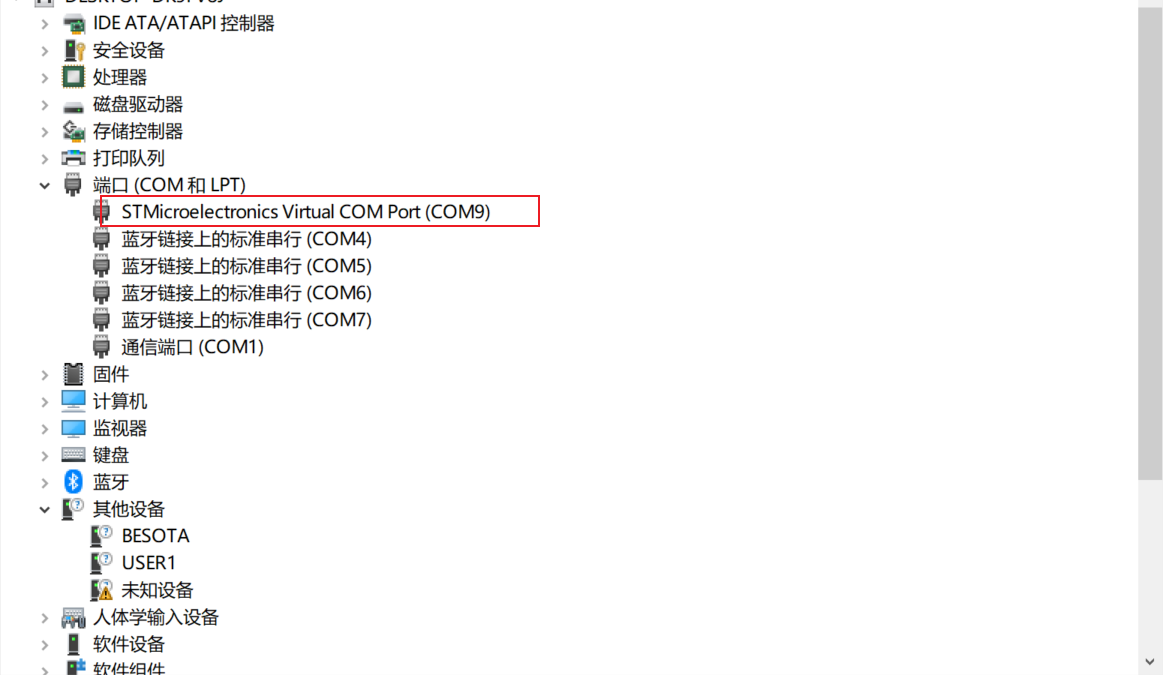

• 观察设备管理器是否识别到串口设备


4.2 串口助手测试

发送指令	预期结果	实际响应
ON\n	LED亮，返回状态	LED ON
OFF\n	LED灭，返回状态	LED OFF
ONX\n	无操作	无响应

---

五、常见问题FAQ

Q1：PC无法识别USB设备

• 检查USB线是否为数据线（非充电线）
• 安装ST官方驱动：STTNG驱动下载

Q2：发送指令无响应

• 确认指令末尾添加了换行符（\n或\r\n）
• 检查CDC_Transmit_FS是否在发送完成后再调用

Q3：如何提高指令兼容性？
建议使用状态机解析：

// 示例：支持任意位置包含指令
if(strstr((char*)Buf, "ON") != NULL) { /* 开灯 */ }

---

六、工程源码下载

完整项目已上传至Github：
https://github.com/Sticker-Sjh/Stm32-USB-CDC

---

总结：本文通过实战演示了USB CDC通信开发中的经典问题解决方案，重点强调了CubeMX配置细节和代码移植注意事项。建议开发时遵循“修改CubeMX生成代码最小化”原则，避免因手动修改过多导致结构混乱。

---
