实验-矩阵按键（汇编语言与接口技术）

本次实验学习和总结了一下关键点：（1）外部中断触发的条件由于INT0连接P3.2、INT1连接P3.3，所以原理上来说，只有K3（连接P3.2）和K3（连接P3.3）才可以触发中断。并不是任意按下一个按键就可以触发中断。（由于课本里面的代码，都没有将按键与中断请求源所联系，就直接可以触发中断，所以产生的疑惑）（2）当寄存器不够用时，需要把数据存到哪里由于寄存器是有限的，所有当我们需要存储很多数据时

2301_80182171

1303人浏览 · 2025-04-28 16:01:17

2301_80182171 · 2025-04-28 16:01:17 发布

一、实验要求

利用单片机开发板的矩阵键盘实现个人学号后8位的输入和显示。
利用矩阵键盘S1~S10输入数字1~0。（1~9+0）
利用数码管LED8~LED1从左到右显示8位学号

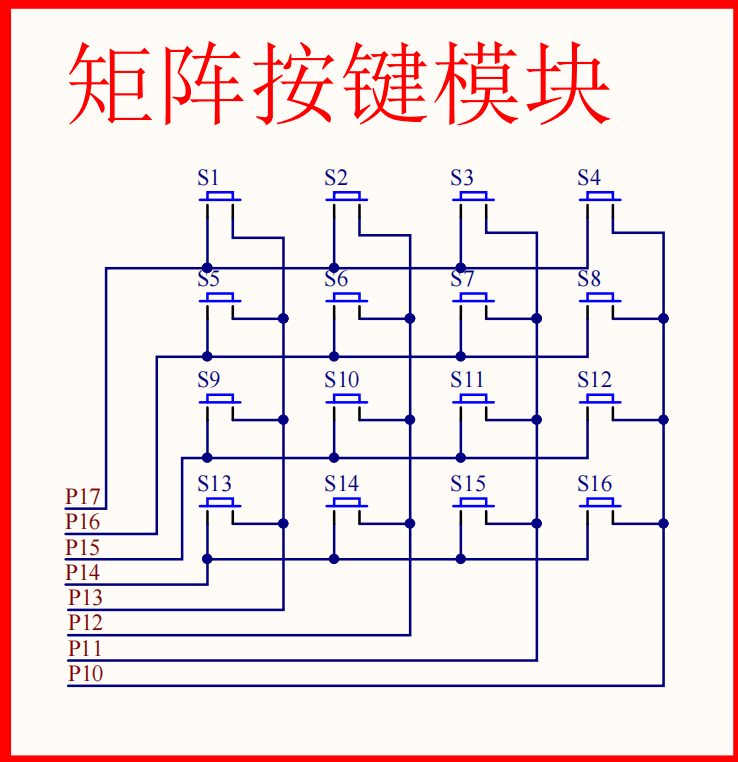

（矩阵按键的电路图如下）

有上图可知：

行：P1.7（第一行）~P1.4（第四行）

列：P1.3（第一列）~P1.0（第四列）

二、实验设计

1.整体思路

（1）START:初始化

（2）MAIN:如果有按键按下（R0值+1），则修改RAM中的值，RAM中的值存的是8个数码管段

选应该有的值。

调用数码管显示，数码管按照位选，分别点亮8个数码管。段选从RAM中取。

查询是否有按键按下，没有的话就继续点亮数码管。有的话进行抖动消除。

（3）抖动消除：调用数码管显示来代替延时程序。再次查询是否有按键按下，没有回到MAIN中

的数码管显示，有的话查询是哪一个按键按下。

（4）查询按键：查询按键的号码后，保存到A。回到MAIN中，修改RAM中的当前数码管所对应

的段选值。然后继续数码管的显示。

2.流程图

以上为主程序、R0_TIME（修改RAM中段码程序）、DESPLAY（数码管显示程序）、KS（按键查询程序）的流程图

3.主要模块设计思路及分析

（1）主程序模块

在主程序中，有START和MAIN还有MAIN_LOOP三个部分。START用来初始化按键计数器（R0）和P口还有DPTR。MAIN用来调用R0_TIME （RAM中段码修改）。MAIN_LOOP调用数码管显示和轮询按键是否按下模块。按下则进行抖动消除，再次轮询。还按下，则查询键号，没有按下就回到MAIN_LOOP。

（2）键号查询模块

当有按键按下时，需要查询键号。思路是：先初始化列好计数器（R4=0），点亮所有的行，和除了第一列的其他三列。逐行查询有无按键按下。如果没有就进行下一行检测，如果4行都没有，就换下一列（右移R2，R4+1），再次进行逐行检测。如果有按下，就将此行的首键号给A，并跳到KS进行键号计算（A+R4），计算后，检测按键是否松开，松开就将A出栈，并放回MAIN中调用R0_TIME（RAM中段码修改）。如果4列全部扫描完成，则回到MAIN_LOOP调用数码管显示和轮询按键是否按下模块。

（3）按键轮询模块

将行全部设为高电平，列全部设为低电平（P1=F0H），然后读取P1的状态（其实是读取行线状态），如果有按键按下，则行线中会被短路为低电平。可以通过读取P1的状态，与F0H进行异或操作，如果结果为1，则有按键按下，如果为0，则无按键按下。

（4）数码管显示模块（延时模块）

为了让数码管点亮与按键轮询同时实现，这里的延时模块可以进行数码管的显示。

在此模块中，位选通过直接赋值来依次选择数码管（8~1），段选通过从RAM(30H~37H）来选择数字，给到P0口，点亮数码管。每显示一个数码管就延时一下再通过设定比较短的延时，利用人眼的视觉暂留，来实现8个数码管“同时点亮”的效果。

（5）RAM中数据修改模块

如果R0为0，则还没有按键按下，则8个数码管需要全部显示0，所有RAM(30H~37H）中全部存9。如果R0等于1，则表示第一个按键按下，此时应该修改数码管8的段选所对应的RAM中的地址的值(30H)，我们将求得的键号A存入30H中，后面的同理可得。

三、实现效果

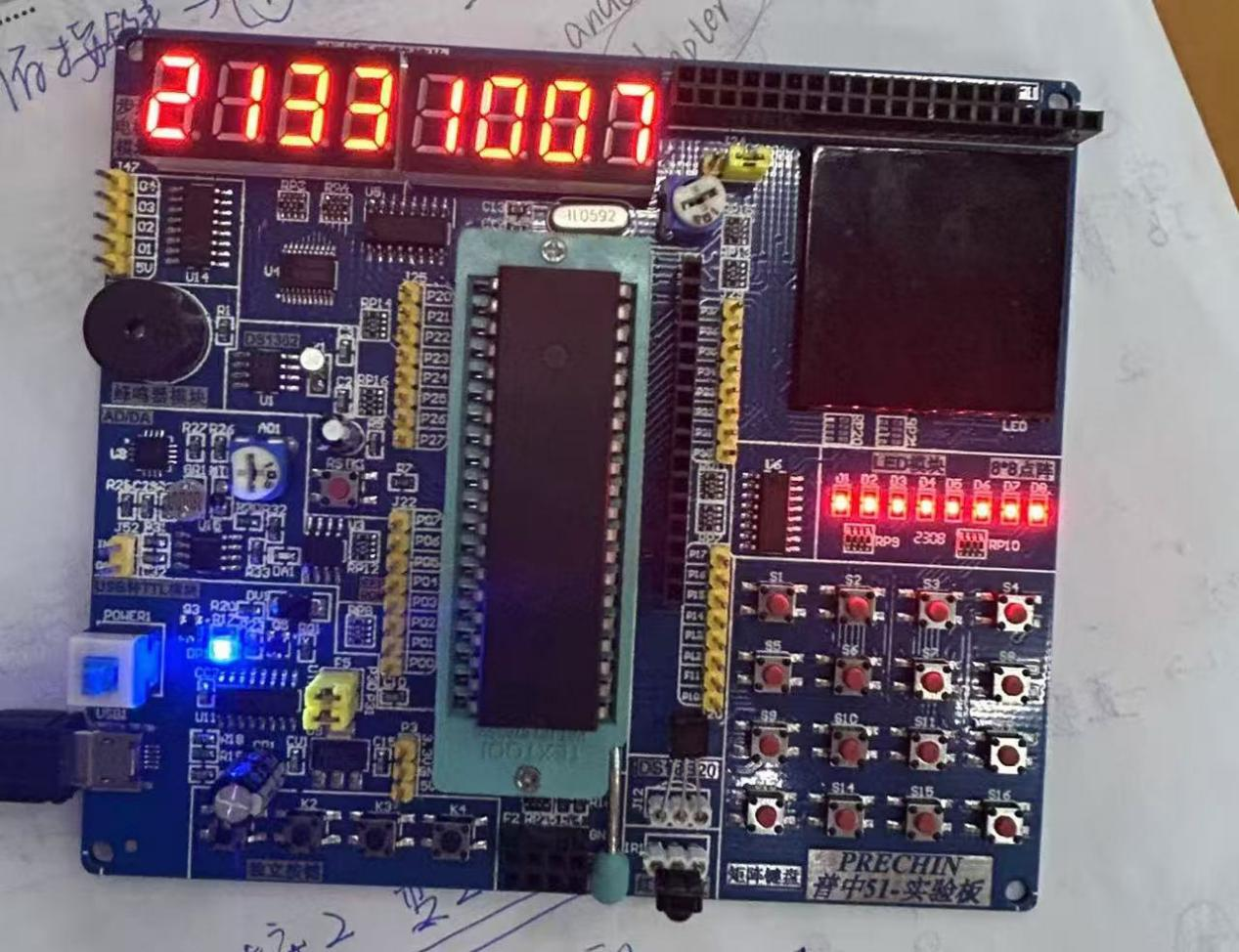

以上为矩阵键盘输入实现显示后8为学号的实现效果。

四、源代码

// 矩阵按键：
//行：P1.7 P1.6 P1.5 P1.4	  1.7第0行
//列：P1.3 P1.2 P1.1 P1.0	  1.3第0列
//数码管：
//位选：P2.2 P2.3 P2.4
//段选：P0

    ORG 0000H
	LJMP START
	ORG 0100H
START:
    MOV P1, #0FFH		;初始化
	MOV P0, #0FFH
	MOV P2, #0H
	MOV DPTR, #TAB
	MOV R0, #0	        ;按下按键的次数， 用来控制数码管的点亮

MAIN:					   //初次检测
	LCALL R0_TIME
MAIN_LOOP:
	;如果r0没有修改，这无按下时，A=0，再次修改了30H中内存地址的值，所以数码管会一直显示1
	LCALL DESPLAY
	LCALL KS
	JNZ K1				   //有按键按下,A=1。跳到K1进行消除抖动
	LJMP MAIN_LOOP
K1:						   //再次检测，消除抖动
	LCALL DESPLAY
	LCALL KS
	JNZ K2				   //有按键按下，跳到K2
	LJMP MAIN_LOOP			   //有按键按下，检查是哪一个按键按下
K2:
	INC R0			  ;按下次数加一
	MOV R2, #0F7H		   //列P1.3为0送入R2暂存
	MOV R4, #00H		   //列计数器
K3:
	MOV P1, R2
L0:
	JB P1.7, L1		       //P1.7(第0行)为1，无按键按下，跳到第一行检测
	MOV A, #00H			   //第0行的首键号给ACC
	LJMP LK				   //第0行按下，跳到键号计算程序
L1:
    JB P1.6, L2
	MOV A, #04H
	LJMP LK
L2:
 	JB P1.5, L3
	MOV A, #08H
	LJMP LK
L3:
	JB P1.4, NEXT		   //当前列的行都无按键按下，跳到下一列检测行
	MOV A, #0CH
LK:						   //键号计算程序
	ADD A, R4
	PUSH ACC
	LJMP K4
NEXT:
	INC R4
	MOV A, R2
	JNB ACC.0, MAIN_LOOP			//是否扫描完，扫描完，回到MAIN	//如果ACC的第7位是0，则跳转到标签MAIN指示的代码位置”。
	RR A					//循环右移，换下一列扫描
	MOV R2, A				//将ACC值送入R2暂存
	LJMP K3					//跳到K3继续
K4:						  //查看按键是否松开，松开则保存返回主程序
	LCALL KS
	JNZ K4
	POP ACC
	LJMP MAIN
KS:
	MOV P1, #0F0H		   //列为0，行为1，如有按下，则行不全为1
	MOV A, P1			   //读行线状态，即高4位
	XRL A, #0F0H		   //两次状态进行异或操作，无按键按下，则A=0
	RET

DESPLAY:			   ;显示的同时，也是在延时
LED8:
	MOV P2, #28
	MOV A, 30H
 	MOVC A, @A+DPTR
	MOV P0, A
	LCALL D10ms
LED7:
    MOV P2, #24
	MOV A, 31H
	MOVC A, @A+DPTR
	MOV P0, A
	LCALL D10ms
LED6:
    MOV P2, #20
	MOV A, 32H
	MOVC A, @A+DPTR
	MOV P0, A
    LCALL D10ms
LED5:
    MOV P2, #16
	MOV A, 33H
	MOVC A, @A+DPTR
	MOV P0, A
	LCALL D10ms
LED4:
    MOV P2, #12
	MOV A, 34H
	MOVC A, @A+DPTR
	MOV P0, A
	LCALL D10ms
LED3:
    MOV P2, #8
	MOV A, 35H
	MOVC A, @A+DPTR
	MOV P0, A
	LCALL D10ms
LED2:
    MOV P2, #4
	MOV A, 36H
	MOVC A, @A+DPTR
	MOV P0, A
	LCALL D10ms
LED1:
    MOV P2, #0
	MOV A, 37H
	MOVC A, @A+DPTR
	MOV P0, A
	LCALL D10ms
    RET

R0_TIME:
	CJNE R0, #0, M1
M0:
	MOV 30H, #9
	MOV 31H, #9
	MOV 32H, #9
	MOV 33H, #9
	MOV 34H, #9
	MOV 35H, #9
	MOV 36H, #9
	MOV 37H, #9
	AJMP FINISH
M1:	CJNE R0, #1, M2
  	MOV 30H, A
	AJMP FINISH
M2: CJNE R0, #2, M3
	MOV 31H, A
	AJMP FINISH
M3: CJNE R0, #3, M4
	MOV 32H, A
	AJMP FINISH
M4:	CJNE R0, #4, M5
	MOV 33H, A
	AJMP FINISH
M5:	CJNE R0, #5, M6
	MOV 34H, A
	AJMP FINISH
M6:	CJNE R0, #6, M7
	MOV 35H, A
	AJMP FINISH
M7:	CJNE R0, #7, M8
	MOV 36H, A
	AJMP FINISH
M8:
	MOV 37H, A
FINISH:
	RET

D10ms:
    MOV R7, #40    ; 延时10ms子程序，采用双循环
D1:	MOV R6, #25
    DJNZ R6, $
    DJNZ R7, D1
    RET

TAB:
    DB 06H, 5BH, 4FH, 66H, 6DH, 7DH, 07H, 7FH, 6FH, 3FH  ; 共阴极 (1~0)

    END
