Arduino 入门学习笔记（二十五）：WIFI_SCAN 实验

开发板：正点原子ESP32S3
没有LCD屏可以用串口打印进行测试
例程源码在文章顶部可免费下载

1. WiFi 工作模式和网络扫描介绍

1.1 ESP32-S3 WiFi 工作模式

ESP32-S3 是一款集成了 WiFi+蓝牙功能的双模芯片， ESP32-S3 提供了 3 种WiFi 工作模式，分别是 Station（STA）、 Access Point（AP）、 STA+AP。

STA 模式（站点模式）
当 ESP32-S3 工作于 STA 模式时， ESP32-S3 作为一个站点接入到接入点，最常见的接入点就是路由器，如下图所示：
AP 模式（WiFi 热点模式）

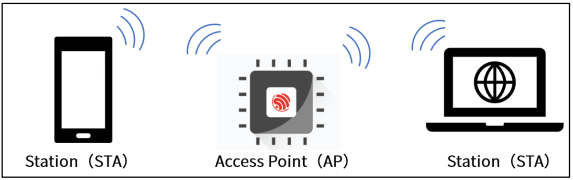

当 ESP32-S3 工作于 AP 模式时， ESP32-S3 就是接入点，类似于路由器。手机和计算机都可以连接到该 ESP32-S3，如下图所示：

ESP32-S3 的 AP 功能是通过软件来实现的，所以也称为 softAP。
STA+AP 模式

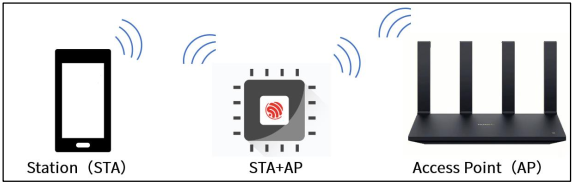

当 ESP32-S3 工作于 STA+AP 模式时，首先，作为接入点，手机等其他终端可以连接到该ESP32-S3，同时该 ESP32-S3 还可以作为断点连接到其他接入点，如路由器，如下图所示：

1.2 ESP32-S3 网络扫描介绍

现在，手机连上一个 WiFi 热点，基本上都是打开手机里面的 WiFi 设置功能，然后就会看到有个 WiFi 热点列表，选择你要连接的输入密码即可。那手机怎么知道附近的 WiFi 呢？
通常，无线网络提供的 WiFi 热点，大部分都是开放了网络名称（SSID）广播，而手机打开WiFi 设置功能，这时候就会传送到手机端即可显示出 WiFi 热点列表。 WiFi 的 Scan 功能就是扫描出附近的 WiFi 热点的 SSID 信息。
扫描附近的热点在产品产测过程中也经常用到，因为工厂工序比较多，不可能每个工序都测试所有功能，通过测试扫描热点的强度可以判断模块 WiFi 性能是否符合要求。
ESP32-S3 实现 WiFi Scan 功能，首先得把模式设置为 STA 模式，然后再进行扫描网络。一般的扫描网络需要几百毫秒才能完成。而扫描网络的过程就包括：触发扫描过程、等待完成和提供结果。
WiFi 的 Scan 库提供了两种方式实现上面的扫描过程：
1、同步扫描：通过单个函数在一次运行中完成，需要等待完成所有操作才能继续运行下面的操作。
2、异步扫描：把上面的过程分为几个步骤，每个步骤由单个函数完成。

1.3 WiFiScan 库介绍

本实验实现的网络扫描主要依赖的是 WiFiScan 库，还会涉及到 WiFiGeneric 库和 WiFiSTA库。 WiFiGeneric 库为 WiFi 基础功能库，而 WiFiSTA 库为 station 模式专用库。
使用 WiFiGeneric 库中的 mode 函数设置 WiFi 模式；使用 WiFiSTA 库中的 disconnect 函数断开之前的 WiFi 连接。

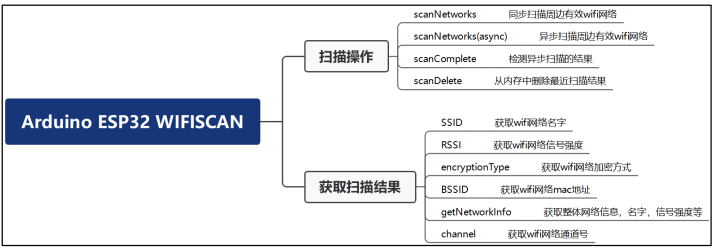

WiFiScan 库的函数主要分为两类：扫描操作和获取扫描结果，如下图所示：
在这里插入图片描述
本实验介绍到的函数可在以下文件中找到：
C:\Users\ 用户名 \Arduino15\packages\esp32\hardware\esp32\2.0.11\libraries\WiFi\src\WiFi.cpp
C:\Users\ 用户名 \Arduino15\packages\esp32\hardware\esp32\2.0.11\libraries\WiFi\src\WiFiScan.cpp
C:\Users\ 用户名 \Arduino15\packages\esp32\hardware\esp32\2.0.11\libraries\WiFi\src\WiFiGeneric.cpp
C:\Users\ 用户名 \Arduino15\packages\esp32\hardware\esp32\2.0.11\libraries\WiFi\src\WiFiSTA.cpp
在WiFi.cpp中已经定义好了WiFi对象，直接使用WiFi即可。WiFi对象继承了WiFiSTAClass对象、 WiFiAPClass 对象、 WiFiScanClass 对象和 WiFiGenericClass 对象。
接下来，我们介绍一下本实验所用到的函数。
第一个函数： scanNetworks 函数，该函数功能是扫描可用的 WiFi 网络。

int16_t WiFiScanClass::scanNetworks(bool async, bool show_hidden, bool passive,
uint32_t max_ms_per_chan, uint8_t channel, const char * ssid, const uint8_t *
bssid)

参数 async 为是否启动异步扫描，默认是否；
参数 show_hidden 为是否扫描隐藏网络，默认否；
参数 passive 为设置主动扫描还是被动扫描，默认为主动扫描；
参数 max_ms_per_chan 为扫描超时时间，默认为 300；
参数 channel 为是否扫描特定通道，默认为 0；
参数 ssid 为是否扫描特定 SSID，默认不扫描特定 SSID；
参数 bssid 为是否扫描特定 MAC 地址，默认不扫描特定 MAC 地址；
返回值为扫描到的 WIFI 数量。
注意：使用该函数可直接不带参数，即 WiFi.scanNetWorks()。
第二个函数： SSID 函数，该函数功能是获取无线网络名称。

String WiFiScanClass::SSID(uint8_t i)

参数 i 为扫描到的 WiFi 网络信息序号；
返回值为扫描到的 WiFi 网络信息中的无线网络名称。
第三个函数： RSSI 函数，该函数功能是获取无线网络信号强度，以 dBm 为单位。

String WiFiScanClass::SSID(uint8_t i)

参数 i 为扫描到的 WiFi 网络信息序号；
返回值为扫描到的 WiFi 网络信息中的网络信道号。。
第五个函数： encryptionType 函数，该函数功能是获取无线网络加密类型。

wifi_auth_mode_t WiFiScanClass::encryptionType(uint8_t i)

参数 i 为扫描到的 WiFi 网络信息序号；
返回值为扫描到的 WiFi 网络信息中的网络加密类型，可为：
WIFI_AUTH_OPEN 为开放网络；
WIFI_AUTH_WEP 为 WEP 加密，属于基础加密方法；
WIFI_AUTH_WPA_PSK 为 WPA_PSK 加密，比 WEP 更强大的加密算法；
WIFI_AUTH_WPA2_PSK 为 WPA2_PSK 加密，安全性很高，设置简单，普通家庭使用；
WIFI_AUTH_WPA_WPA2_PSK 为 WPA_WPA2_PSK 加密；
WIFI_AUTH_WPA2_ENTERPRISE 为 WPA2_ENTERPRISE 加密；
WIFI_AUTH_WPA3_PSK 为 WPA3_PSK 加密；
WIFI_AUTH_WPA2_WPA3_PSK 为 WPA2_WPA3_PSK 加密；
WIFI_AUTH_WAPI_PSK 为 WAPI_PSK 加密。
第六个函数： scanDelete 函数，该函数功能是删除扫描结果。注意：如果不删除，将会叠加上次扫描的结果。

void WiFiScanClass::scanDelete()

无参数；
无返回值。
第七个函数： mode 函数，该函数功能是设置 WiFi 工作模式。

bool WiFiGenericClass::mode(wifi_mode_t m)

参数m为WiFi工作模式，可选： WIFI_MODE_NULL、WIFI_MODE_STA、WIFI_MODE_AP、
WIFI_MODE_APSTA 和 WIFI_MODE_MAX；
返回值：布尔类型。设置成功返回 true，否则返回 false。
第八个函数： disconnect 函数，该函数功能是断开 WiFi 连接。

bool WiFiSTAClass::disconnect(bool wifioff, bool eraseap)

参数 wifioff 为是否关闭网络功能；
参数 eraseap 为是否清空 AP 热点配置信息；
返回值：布尔类型。返回 wlan 状态。

2. 硬件设计

2.1 例程功能

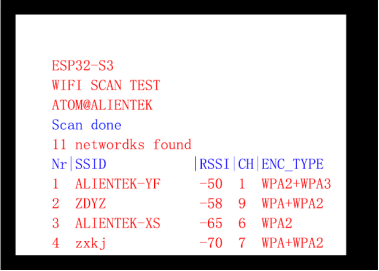

程序下载完成，扫描附近的 WIFI 信号，并在 LCD 显示屏上显示已经搜索到的 WIFI 数量以及对前 4 个 WIFI 的信息包含网络名字、网络强度、通道以及加密类型。

2.2 硬件资源

LED 灯
LED-IO1
USART0
U0TXD-IO43
U0RXD-IO44
XL9555
IIC_SDA-IO41
IIC_SCL-IO42
SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
PWR- IO1_3（XL9555）
RST- IO1_2（XL9555）
ESP32-S3 内部 WiFi

2.3 原理图。

本实验使用的 WiFi 为 ESP32-S3 的片上资源，因此并没有相应的连接原理图。

3. 软件设计

3.1 程序流程图

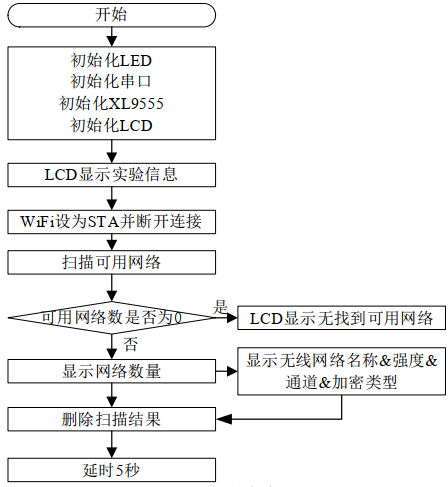

下面看看本实验的程序流程图：
在这里插入图片描述

3.2 程序解析

01_wifi_scan.ino 代码
在 01_wifi_scan.ino 里面编写如下代码：
注意，wifi_name长度设为20，如果实际wifi名称长度大于20，程序运行到sprintf时会报错，解决方法：把wifi_name长度设为更大即可，例如100。

#include "led.h"
#include "uart.h"
#include "xl9555.h"
#include "spilcd.h"
#include "WiFi.h"
char wifi_name[20]; /* 存放 wifi 名 */
char wifi_rssi[20]; /* 存放 wifi 强度 */
/**
* @brief 当程序开始执行时，将调用 setup()函数，通常用来初始化变量、函数等
* @param 无
* @retval 无
*/
void setup()
{
	led_init(); /* LED 初始化 */
	uart_init(0, 115200); /* 串口 0 初始化 */
	xl9555_init(); /* IO 扩展芯片初始化 */
	lcd_init(); /* LCD 初始化 */
	lcd_show_string(30, 50, 200, 16, LCD_FONT_16, "ESP32-S3", RED);
	lcd_show_string(30, 70, 200, 16, LCD_FONT_16, "WIFI SCAN TEST", RED);
	lcd_show_string(30, 90, 200, 16, LCD_FONT_16, "ATOM@ALIENTEK", RED);
	WiFi.mode(WIFI_STA); /* WIFI 的模式选择为 STA 模式 */
	WiFi.disconnect(); /* 断开任何之前 WIFI 连接 */
	delay(100);
}
/**
* @brief 循环函数，通常放程序的主体或者需要不断刷新的语句
* @param 无
* @retval 无
*/
void loop()
{
	lcd_show_string(30, 110, 200, 16, LCD_FONT_16, "Scan start", BLUE);
	int network_cnt = WiFi.scanNetworks(); /* 开始扫描可用网络 */
	lcd_show_string(30, 110, 200, 16, LCD_FONT_16, "Scan done ", BLUE);
	if (network_cnt == 0)
	{
		lcd_show_string(30,130,200,16,LCD_FONT_16,"no wifi networks found ",RED);
	}
	else
	{
		lcd_show_num(30, 130, network_cnt, 2, LCD_FONT_16, RED);
		lcd_show_string(62, 130, 200, 16, LCD_FONT_16, "networks found", RED);
		lcd_show_string(30,150,300,16,LCD_FONT_16,"Nr|SSID|RSSI|CH|ENC_TYPE",BLUE);
		int wifi_info_show = (network_cnt > 4 ? 4 : network_cnt);
		/* 由于屏幕显示区域限制,只对前 4 个 wifi 做显示,当 wifi 个数少于 4,就展示当前个数 */
		for (int i = 0; i < wifi_info_show; ++i)
		{ /* 显示 wifi 索引值 i */
			lcd_show_num(30, 170 + i * 16, i + 1, 2, LCD_FONT_16, RED);
			sprintf(wifi_name, "%-15s", WiFi.SSID(i).c_str()); /* 获取网络的名称*/
			lcd_show_string(54,170+i*16, 112, 16, LCD_FONT_16, wifi_name, RED);
			sprintf(wifi_rssi, "%4d", WiFi.RSSI(i)); /* 获取信号强度(dBm 为单位) */
			lcd_show_string(174,170+i*16, 300, 16, LCD_FONT_16, wifi_rssi, RED);
			//Serial.printf("%2d", WiFi.channel(i)); /* 获取通道号 */
			lcd_show_num(214,170 + i * 16, WiFi.channel(i), 2, LCD_FONT_16, RED);
			switch (WiFi.encryptionType(i)) /* WiFi 安全类型 */
			{
				case WIFI_AUTH_OPEN:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"open ",RED);
					break;
				case WIFI_AUTH_WEP:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WEP ",RED);
					break;
				case WIFI_AUTH_WPA_PSK:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WPA ",RED);
					break;
				case WIFI_AUTH_WPA2_PSK:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WPA2 ",RED);
					break;
				case WIFI_AUTH_WPA_WPA2_PSK:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WPA+WPA2",RED);
					break;
				case WIFI_AUTH_WPA2_ENTERPRISE:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WPA2-EAP",RED);
					break;
				case WIFI_AUTH_WPA3_PSK:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WPA3 ",RED);
					break;
				case WIFI_AUTH_WPA2_WPA3_PSK:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WPA2+WPA3",RED);
					break;
				case WIFI_AUTH_WAPI_PSK:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"WAPI ",RED);
					break;
				default:
					lcd_show_string(238,170+i*16,80,16,LCD_FONT_16,"unknown ",RED);
			}
			delay(10);
		}
	}
	WiFi.scanDelete();
	delay(5000);
	lcd_fill(0, 110, 319, 239, WHITE);
}

在 setup 函数中，调用 led_init 函数完成 LED 初始化，调用 uart_init 函数完成串口初始化，调用 xl9555_init函数完成XL9555初始化，调用 lcd_init函数完成LCD屏初始化，调用WiFi.mode函数设置 WiFi 为 STA 模式，然后调用 WiFi.disconnect 函数断开之前 WiFi 连接。
在 loop 函数中，每隔 5 秒通过调用 WiFi.scanNetworks 函数扫描可用网络，然后把可用网络中的四个进行显示，主要调用 WiFi.SSID、 WiFi.RSSI 和 WiFi.channel 和 WiFi.encryptionType函数获取网络的名字、信号强度、通道和加密类型信息。
