Arduino 入门学习笔记（二十四）：SPI_SDCARD 实验

开发板：正点原子ESP32S3
外设： SD卡
没有LCD屏可以用串口打印进行测试
例程源码在文章顶部可免费下载

1. SD 卡介绍

1.1 SD 卡介绍

如果需要使用大量数据或保存大量数据， Arduino 自带的 EEPROM 和 FLASH 存储空间就显得捉襟见肘了。虽然说，模组内有 SPI FLASH 以及开发板上板载 EERPOM 芯片，但是对于大容量存储来说，还是不够用的，所以在这里推荐使用 SD 卡来解决大量数据存储的需求。
SD 卡， Secure Digital Card，称为安全数字卡。 SD 卡系列主要有三种： SD 卡、 Mini SD 卡和 Micro SD 卡。目前， Mini SD 卡已经被 micro SD 卡取代， micro SD 卡又被称为 TF 卡。 ESP32-S3 开发板上板载的卡槽为 TF 卡，所以实验程主要就是讲解 TF 卡。
接下来，来看一下 TF 卡实物图以及引脚定义，如下图所示：
在这里插入图片描述
TF 卡支持两种驱动方式： SPI 或 SDIO，由于引脚资源十分紧缺，所以开发板给 TF 卡设计的是 SPI 接口。使用 SPI 去驱动 TF 卡，只需要用到 4 根数据线： CS、 MOSI、 CLK 和 MISO。
TF 的驱动会涉及到比较多的知识，但使用 Arduino 去驱动 TF 卡会比较简单，在这里我们只介绍一下使用方法，原理性东西就不多讲了。

1.2 SD 卡库介绍

本实验介绍到的函数可在以下文件中找到：
C:\Users\ 用户名 \Arduino15\packages\esp32\hardware\esp32\2.0.11\libraries\SD\src\SD.cpp
C:\Users\ 用户名 \Arduino15\packages\esp32\hardware\esp32\2.0.11\libraries\FSsrc\FS.cpp
SD.cpp 主要是 SD 卡的操作相关函数，而 FS.cpp 是提供了读/写文件功能，与串口相关函数有点相似。
在 SD.cpp 中已经定义好了 SD 对象，直接使用 SD 即可。
接下来，我们介绍一下本章节所用到的 SD 卡相关函数。
第一个函数： begin 函数，该函数功能是初始化 SD 卡。

bool SDFS::begin(uint8_t ssPin, SPIClass &spi, uint32_t frequency, const char *
mountpoint, uint8_t max_files, bool format_if_empty)

参数 ssPin 为片选引脚；
参数 spi 为 SPI 对象，因为用到 SPI 接口；
参数 frequency 为时钟频率；
参数 mountpoint 为挂载点；
参数 max_files 为文件最大同时打开数；
参数 format_if_empty 为存储卡空时是否格式化；
返回值：布尔类型。初始化成功返回 true，否则返回 false。
第二个函数： cardType 函数，该函数功能是返回存储卡类型。

sdcard_type_t SDFS::cardType()

无参数；
返回值： 0 为 CARD_NONE 未连接存储卡； 1 为 CARD_MMC 即 MMC 卡； 2 为 CARD_SD即 SD 卡（最大 2G）； 3 为 CARD_SDHC 即 SDHC 卡（最大 32G）； 4 为 CARD_UNKNOWN 即未知存储卡。
第三个函数： cardSize 函数，该函数功能是返回存储卡大小字节数。

uint64_t SDFS::cardSize()

无参数；
返回值为存储卡大小的字节数。
跟 cardSize 函数相似的，还有 totalBytes 和 usedBytes 函数，前者是获取文件系统大小，后者是获取文件系统已使用的大小。
从第四个函数开始介绍文件操作函数， open 函数，该函数功能是打开 SD 卡上的一个文件。

File FS::open(const String& path, const char* mode, const bool create)

参数 path 指的是需要打开的文件命名。其中可以包含路径，路径用“/”分隔。
参数 mode 为打开文件的方式， FILE_READ 为只读方式打开文件， FILE_WRITE 为写入方式打开文件， FILE_APPEND 为以添加内容方式打开文件。
参数 create 不用管，可以不用传递参数。
返回值：一个 File 类型的对象，其实就是打开的文件对象。
第五个函数： close 函数，该函数功能是关闭文件并确保数据已经被完全写入到 SD 卡中。注意：打开文件后，操作完成，最后一定需要调用 close 函数关闭文件，这样子向文件操作的内容才会被保存。

void File::close()

无参数；
无返回值。
第六个函数： write 函数，该函数功能是向文件中写入 1 字节的内容。

size_t File::write(uint8_t c)

参数 c 为写入到文件的 1 字节数据
返回值为写入的字节数。
注意： write 函数还有另外一种样式 write(const uint8_t *buf, size_t size)，其中 buf 为要写入数据的缓冲区，而 size 为要写入的长度。
除了以上两种方式向文件写入内容，还可以使用 file.print 或者 file.println，前者是输出数据到文件，后者是输出数据到文件并回车换行，具体使用方法请参考例程。
在使用写入函数前，我们要确保要写入的文件已经被打开。
第七个函数： read 函数，该函数功能是从文件中读取 1 字节数据。

int File::read()

无参数；
返回值为读取到的数据，当为-1 即没有数据可被读取。
注意： read 函数还有另外一种样式 read(uint8_t* buf, size_t size)，其中 buf 为要读取数据的缓冲区，而 size 为要读取的长度。
在使用读取函数前，我们要确保要读取的文件已经被打开。
第八个函数： available 函数，该函数的功能为检查当前文件中可读数据的字节数。

int File::available()

2. 硬件设计

2.1 例程功能

程序下载完成，向 TF 卡槽插入 TF 卡， LCD 显示屏上显示 SD 卡容量大小。当按下 BOOT按键时，进行 SD 卡测试。 LED 灯用来指示程序正在运行中。

2.2 硬件资源

LED 灯
LED-IO1
独立按键
BOOT-IO0
USART0
U0TXD-IO43 U0RXD-IO44
XL9555
IIC_SDA-IO41
IIC_SCL-IO42
SPILCD
CS-IO21
SCK-IO12
SDA-IO11
DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
PWR- IO1_3（XL9555）
SD
CS-IO2 SCK-IO12
MOSI-IO11 MISO-IO13

2.3 原理图

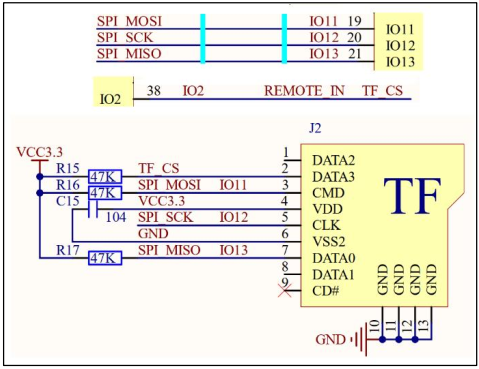

TF 卡原理图，如下图所示：
在这里插入图片描述
注意： TF 卡的 CS 引脚与红外遥控接收器的数据引脚公用，需要分时复用。

3. 软件设计

3.1 程序流程图

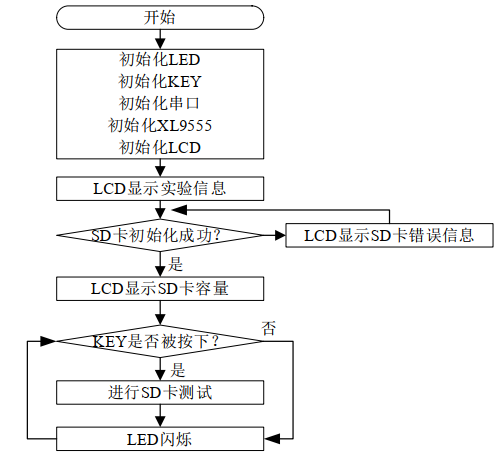

.下面看看本实验的程序流程图：
在这里插入图片描述

3.2 程序解析

SPI_SDCARD 驱动代码
这里我们只讲解核心代码，详细的源码请大家参考光盘本实验对应源码。 SPI_SDCARD 驱动源码包括两个文件： spi_sdcard.cpp、 spi_sdcard.h。另外还写了文件系统操作源码 myfs.cpp 和myfs.h，这部分代码就是对文件系统操作接口进行封装，测试使用，大家自行查看。
下面我们先解析 spi_sdcard.h 的程序。对 SD 卡相关引脚做了相关定义。

#define SD_CS_PIN 2
#define SD_MISO_PIN 13
#define SD_MOSI_PIN 11
#define SD_SCK_PIN 12

我们选择使用 IO2 作为 SD 卡的片选信号线， IO13 作为 SD 卡 SPI 接口的 MOSI 线， IO11作为 SD 卡 SPI 接口的 SCL 线， IO12 作为 SD 卡 SPI 接口的 SCK 线。
下面我们再解析 spi_sdcard.cpp 的程序，首先先来看一下初始化函数 sdcard_init，代码如下：

/**
* @brief 初始化 SD 卡
* @param 无
* @retval 返回值:0 初始化正确；其他值，初始化错误
*/
uint8_t sdcard_init(void)
{
	spi_sdcard.begin(SD_SCK_PIN, SD_MISO_PIN, SD_MOSI_PIN, SD_CS_PIN);
	/* 设置 SD 卡的 SPI 用到的引脚 */
	pinMode(SD_CS_PIN, OUTPUT); /* 片选引脚设置为输出 */
	if (!SD.begin(SD_CS_PIN, spi_sdcard)) /* SD 卡初始化 */
	{
		Serial.println("SD 卡初始化失败!");
		if (!SD.begin(SD_CS_PIN, spi_sdcard)) /* SD 卡初始化失败再次初始化 */
		{
			Serial.println("SD 卡初始化失败!");
			return 1;
		}
	}
	Serial.println("SD 卡初始化成功");
	uint8_t cardType = SD.cardType(); /* 获取卡的类型 */
	if (cardType == CARD_NONE) /* 未连接存储卡 */
	{
		Serial.println("没有卡连接");
		return 2;
	}
	Serial.print("SD Card Type: ");
	if (cardType == CARD_MMC) /* mmc 卡 */
	{
		Serial.println("MMC");
	}
	else if (cardType == CARD_SD) /* sd 卡，最大 2G */
	{
		Serial.println("SDSC");
	}
	else if (cardType == CARD_SDHC) /* sdhc 卡，最大 32G */
	{
		Serial.println("SDHC");
	}
	else /* 未知存储卡 */
	{
		Serial.println("UNKNOWN");
	}
	return 0;
}

在 SDCARD 初始化函数中，首先调用 spi 接口的 begin 函数初始化 SD 卡用到的 SPI 接口，然后用 SD 接口的 begin 函数初始化 SD 卡，后面就调用 cardType 函数获取存储卡的类型。
下面介绍的是 SD 卡的测试函数，定义如下：

/**
* @brief SD 卡测试代码
* @param 无
* @retval 无
*/
void sd_test(void)
{
	myFile = SD.open("/test.txt", FILE_WRITE); /* 打开创建文件 */
	if (myFile) /* 文件成功被打开 */
	{
		Serial.print("Writing to test.txt...");
		myFile.println("testing 1, 2, 3."); /* 写数据到文件中 */
		myFile.close(); /* 关闭文件 */
		Serial.println("done.");
	}
	else /* 文件打开失败 */
	{
		Serial.println("error opening test.txt");
	}
	myFile = SD.open("/test.txt"); /* 打开前面操作的文件 */
	if (myFile)
	{
		Serial.println("test.txt:");
		while (myFile.available())
		{
			Serial.write(myFile.read()); /* 读取文件中全部内容 */
		}
		myFile.close(); /* 关闭文件 */
	}
	else /* 文件打开失败 */
	{
		Serial.println("error opening test.txt");
	}
	listDir(SD, "/", 0); /* 遍历目录下的文件 */
	createDir(SD, "/mydir"); /* 创建文件夹 */
	listDir(SD, "/", 0); /* 遍历目录下的文件 */
	removeDir(SD, "/mydir"); /* 移除文件夹 */
	listDir(SD, "/", 2); /* 遍历目录下的文件 */
	writeFile(SD, "/hello.txt", "Hello "); /* 写数据到文件中 */
	appendFile(SD, "/hello.txt", "World!\n"); /* 在文件后追加数据 */
	readFile(SD, "/hello.txt"); /* 从文件中读取数据 */
	deleteFile(SD, "/foo.txt"); /* 删除文件 */
	renameFile(SD, "/hello.txt", "/foo.txt"); /* 修改文件名字 */
	readFile(SD, "/foo.txt"); /* 从文件中读取数据 */
	testFileIO(SD, "/test.txt"); /* 测试文件 IO 性能 */
	Serial.printf("Total space: %lluMB\n", SD.totalBytes() / (1024 * 1024));
	/* 打印 SD 卡文件系统总容量大小 */
	Serial.printf("Used space: %lluMB\n", SD.usedBytes() / (1024 * 1024));
	/* 打印 SD 卡文件系统已用容量大小 */
}

21_spi_sdcard.ino 代码
在 21_spi_sdcard.ino 里面编写如下代码：

#include "led.h"
#include "key.h"
#include "uart.h"
#include "xl9555.h"
#include "spilcd.h"
#include "spi_sdcard.h"
#include <SD.h>
/**
* @brief 当程序开始执行时，将调用 setup()函数，通常用来初始化变量、函数等
* @param 无
* @retval 无
*/
void setup()
{
	led_init(); /* LED 初始化 */
	key_init(); /* KEY 初始化 */
	uart_init(0, 115200); /* 串口 0 初始化 */
	xl9555_init(); /* IO 扩展芯片初始化 */
	lcd_init(); /* LCD 初始化 */
	lcd_show_string(30, 50, 200, 16, LCD_FONT_16, "ESP32-S3", RED);
	lcd_show_string(30, 70, 200, 16, LCD_FONT_16, "SD TEST", RED);
	lcd_show_string(30, 90, 200, 16, LCD_FONT_16, "ATOM@ALIENTEK", RED);
	while (sdcard_init()) /* 检测不到 SD 卡 */
	{
		lcd_show_string(30, 110, 200, 16, LCD_FONT_16, "SD Card Error!", RED);
		delay(500);
		lcd_show_string(30, 110, 200, 16, LCD_FONT_16, "Please Check! ", RED);
		delay(500);
		LED_TOGGLE(); /* 红灯闪烁 */
	}
	lcd_show_string(30, 110, 200, 16, LCD_FONT_16, "SD Card OK ", BLUE);
	lcd_show_string(30, 130, 200, 16, LCD_FONT_16, "SD Card Size: MB", BLUE);
	lcd_show_num(30+13*8, 130, SD.cardSize()/(1024*1024), 5, LCD_FONT_16, BLUE);
	/* 显示 SD 卡容量, 转换成 MB 单位 */
}
/**
* @brief 循环函数，通常放程序的主体或者需要不断刷新的语句
* @param 无
* @retval 无
*/
void loop()
{
	if (KEY == 0)
	{
		sd_test();
	}
	LED_TOGGLE();
	delay(500);
}

在 setup 函数中，调用 led_init 函数完成 LED 初始化，调用 key_init 函数完成 KEY 初始化，调用 uart_init 函数完成串口初始化，调用 xl9555_init 函数完成 XL9555 初始化，调用 lcd_init 函数完成 LCD 屏初始化，调用 sdcard_init 函数完成 SDCARD 初始化， LCD 显示实验信息和 SD卡容量。
在 loop 函数中，通过按下 KEY 触发 SD 卡测试。 LED 灯每隔 500 毫秒状态翻转，实现闪烁效果。

4. 下载验证

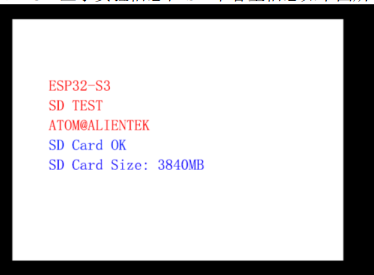

假定 TF 卡已经接上去正确的位置，将程序下载到开发板后，可以看到 LED0 不停的闪烁，提示程序已经在运行了。 LCD 显示实验信息和 SD 卡容量信息如下图所示：
在这里插入图片描述

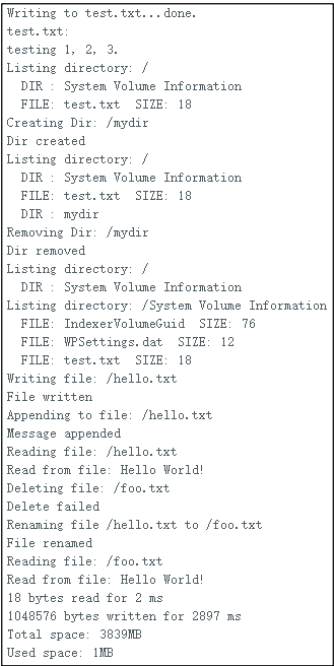

然后按下 BOOT 按键进行 SD 卡测试功能，通过串口助手查看操作信息，如下图所示。

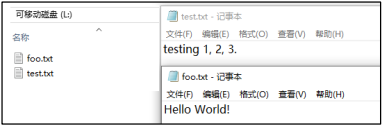

把 SD 卡通过读卡器插入计算机进行查看，如下图所示：

可以看到， SD 卡的实际情况与程序执行的效果是一致的。大家也可以调用测试一下别的接口函数。
