0418 基于单片机的万年历设计 (程序+仿真+电路+论文)(51+1602+1302+18B20+BZ+KEY4)

摘要

关键词 单片机；万年历；DS1302；LCD1602；DS18B20；闹钟；农历；掉电记忆

引言

随着科技的进步和人们生活水平的提高，万年历作为一种常见的计时工具，在日常生活和工作中扮演着越来越重要的角色。传统的机械式日历逐渐被电子万年历取代，因为后者具有更高的精度、更多的功能和更便捷的操作方式。本设计旨在开发一种基于单片机的万年历系统，以满足现代生活对多功能、高精度计时设备的需求。

万年历技术的发展经历了从机械式到电子式的转变。早期的电子万年历主要采用简单的数字电路，随着单片机技术的发展，基于单片机的万年历逐渐成为主流。这种万年历不仅具有更高的精度和稳定性，还可以实现多种附加功能，如温度显示、农历显示、闹钟和掉电记忆等。目前，市场上已有多种类型的电子万年历，但大多数都存在功能单一、操作复杂等问题。因此，开发一种多功能、易操作的万年历具有重要的现实意义。

本设计的主要目标是实现一个基于单片机的万年历系统，具有以下功能：精确显示年月日、时分秒、星期、温度和农历信息；具有闹钟设定和闰年补偿功能；具有掉电记忆功能，使用电池在掉电后继续工作；具有延迟休眠功能，适合夜间使用。通过这些功能的实现，本设计将为用户提供一个准确、便捷、多功能的计时解决方案。

一、系统总体设计

本设计的万年历系统采用模块化设计思想，主要由以下几个部分组成：主控模块、时钟模块、温度检测模块、显示模块、电源模块和按键模块。系统总体结构如图1所示。

主控模块采用STC89C52单片机作为核心控制器，负责协调各个模块的工作，处理时间数据，实现闹钟、农历计算等功能，并控制显示和休眠功能。时钟模块采用DS1302时钟芯片，提供精确的时间信息，并具有掉电记忆功能。温度检测模块采用DS18B20数字温度传感器，实时检测环境温度。显示模块采用LCD1602液晶显示屏，用于显示时间、日期、星期、温度和农历信息。电源模块采用USB供电，并配备备用电池，确保系统在掉电后仍能正常工作。按键模块采用独立按键，用于时间设置、闹钟设定和功能切换。

系统的工作流程如下：首先，DS1302时钟芯片提供当前的时间信息，包括年、月、日、时、分、秒和星期。DS18B20温度传感器检测环境温度。单片机读取这些数据，并进行农历计算和闹钟判断。处理后的信息通过LCD1602显示屏显示出来。用户可以通过按键进行时间设置、闹钟设定和功能切换。当系统检测到8秒内无按键操作时，会自动关闭LCD背光以节省电能。整个系统通过USB接口供电，同时配备备用电池，确保在掉电情况下时钟芯片仍能正常工作。

二、硬件设计

本设计的硬件部分主要包括以下几个模块：主控模块、时钟模块、温度检测模块、显示模块、电源模块和按键模块。每个模块都经过精心设计和选择，以确保系统的整体性能和可靠性。

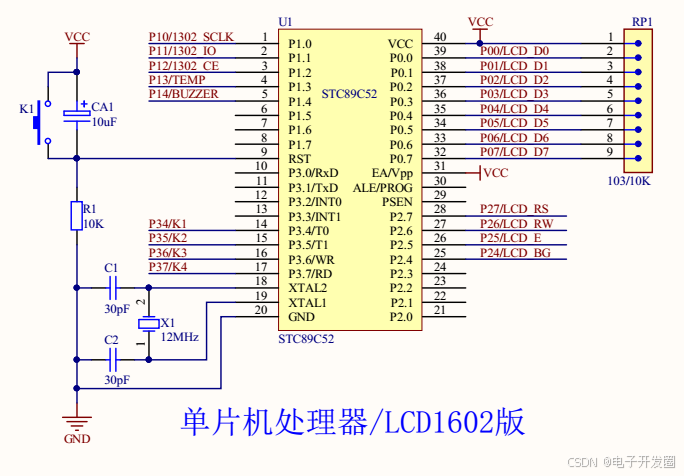

主控模块采用STC89C52单片机作为核心控制器。STC89C52是一款高性能、低功耗的8位单片机，具有8KB的Flash程序存储器、512字节的RAM和32个I/O口。它支持在系统编程（ISP）和在应用编程（IAP），便于程序的调试和更新。单片机的工作电压为5V，通过USB接口供电，简化了电源设计。单片机的主要任务是读取时钟和温度数据，进行农历计算和闹钟判断，控制LCD显示，并管理系统的休眠功能。

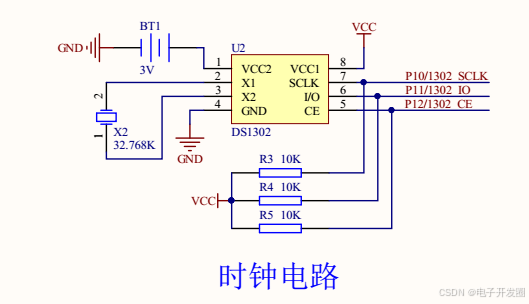

时钟模块采用DS1302时钟芯片。DS1302是一款低功耗、高性能的实时时钟芯片，具有秒、分、时、日、月、年和星期的计时功能。它通过简单的三线接口与单片机通信，具有可编程的涓流充电功能，可以在主电源掉电时使用备用电池继续工作。DS1302内置31字节的静态RAM，可用于存储系统设置和用户数据。时钟模块的设计确保了系统时间的精确性和可靠性。

温度检测模块采用DS18B20数字温度传感器。DS18B20是一款高精度的单总线数字温度传感器，测量范围为-55°C到+125°C，精度可达±0.5°C。它通过单总线接口与单片机通信，简化了电路设计。DS18B20具有独特的64位序列号，允许多个传感器挂接在同一条总线上。温度检测模块的设计为系统增加了环境温度监测功能，提高了实用性。

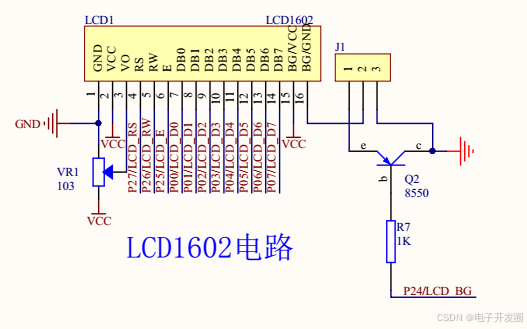

显示模块采用LCD1602液晶显示屏。LCD1602可以显示两行，每行16个字符，具有低功耗、高对比度和宽视角的特点。它通过8位并行接口与单片机连接，可以显示时间、日期、星期、温度和农历等信息。LCD1602的背光可以通过PWM信号调节亮度，以适应不同的环境光照条件。显示模块的设计考虑了用户友好性，确保信息清晰易读。

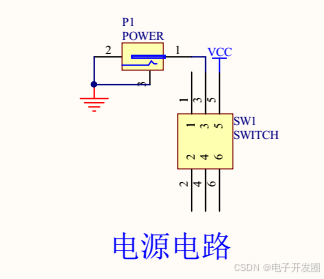

电源模块采用USB供电，并配备CR2032纽扣电池作为备用电源。主电源通过AMS1117-5.0稳压芯片为系统提供稳定的5V电压。当主电源断开时，备用电池会自动为DS1302时钟芯片供电，确保时间信息不丢失。电源模块的设计保证了系统的可靠性和连续性。

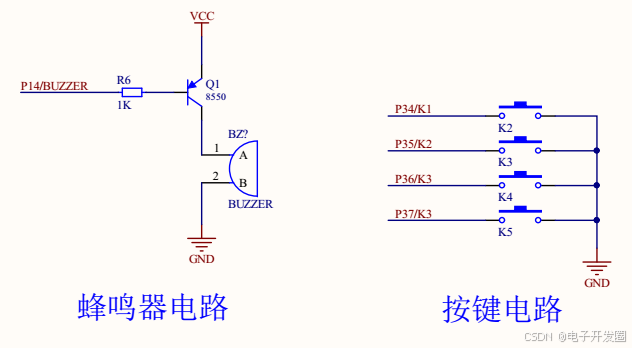

按键模块采用四个独立按键，分别用于时间设置、闹钟设定、功能切换和确认操作。按键的一端接地，另一端通过上拉电阻连接到单片机的I/O口。为了防止按键抖动造成的误判，硬件电路中加入了RC滤波电路。按键模块的设计简单可靠，为用户提供了便捷的操作方式。

三、软件设计

本设计的软件部分采用模块化编程思想，主要包括主程序、时钟处理程序、温度检测程序、农历计算程序、闹钟处理程序、显示程序和按键处理程序等模块。软件设计的目标是实现系统的各项功能，同时保证程序的可靠性和可维护性。

主程序采用轮询方式，不断检查各个模块的状态并执行相应的操作。程序初始化后，进入主循环，依次调用时钟读取、温度检测、农历计算、闹钟判断、显示更新和按键处理等子程序。为了提高系统的实时性，主程序中使用了定时器中断，每1秒更新一次显示内容。这种设计既保证了显示的及时性，又避免了CPU资源的过度占用。

时钟处理程序负责读取DS1302时钟芯片的时间信息，并进行闰年判断和时间格式转换。程序通过三线接口与DS1302通信，读取年、月、日、时、分、秒和星期数据。为了提高时间显示的准确性，程序实现了闰年自动补偿功能。时钟处理程序还负责管理DS1302的备用电池充电功能，延长电池使用寿命。

温度检测程序负责读取DS18B20温度传感器的数据，并进行温度单位转换和显示格式处理。程序通过单总线协议与DS18B20通信，读取温度数据并转换为摄氏度值。为了提高温度测量的稳定性，程序采用了数字滤波算法，对连续多次的采样值进行平均处理。温度检测程序还实现了温度报警功能，当检测到温度超过设定阈值时，会触发报警提示。

农历计算程序负责将公历日期转换为农历日期。程序基于农历算法库，实现了1900年至2100年间的农历计算功能。农历计算程序考虑了闰月、节气等复杂情况，确保了农历显示的准确性。为了提高计算效率，程序使用了查表法和快速算法相结合的方式，减少了CPU的计算负担。

闹钟处理程序负责管理系统的闹钟功能。程序允许用户设置多个闹钟，并支持重复提醒功能。当系统时间与设定的闹钟时间匹配时，程序会触发蜂鸣器报警，并在LCD显示屏上显示提醒信息。闹钟处理程序还实现了贪睡功能，允许用户延迟闹钟提醒。为了提高用户体验，程序提供了多种闹钟铃声选择。

显示程序负责将时间、日期、星期、温度和农历等信息格式化后显示在LCD1602屏幕上。程序首先将各种数据转换为字符串，然后根据预设的格式进行排列。为了提高显示效果，程序实现了显示内容的自动滚动和切换功能。显示程序还负责管理LCD背光的亮度调节和自动关闭功能，以节省电能。

按键处理程序负责检测按键状态并执行相应的操作。程序采用状态机的方式处理按键输入，可以有效防止按键抖动和重复触发。当检测到设置按键按下时，程序会进入时间设置模式，允许用户调整年、月、日、时、分、秒等参数。当检测到功能切换按键按下时，程序会在不同的显示模式间切换。按键处理程序还实现了长按功能，允许用户快速调整时间参数。

四、仿真设计

为了验证系统设计的正确性和可靠性，本设计在硬件实现之前，首先使用Proteus软件进行了仿真。Proteus是一款功能强大的电子设计自动化软件，可以模拟单片机及其外围电路的工作情况，是电子系统设计和调试的有力工具。

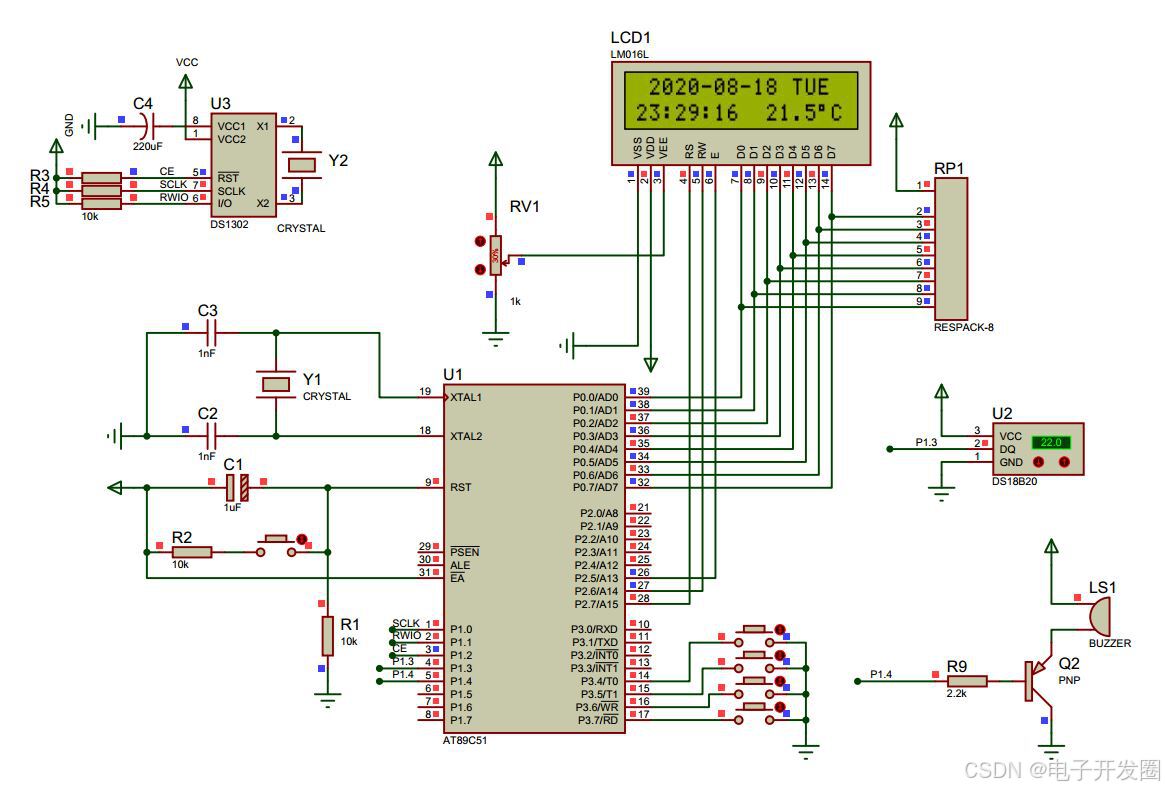

在Proteus中，我们建立了与硬件设计相对应的仿真电路。仿真电路包括STC89C52单片机、DS1302时钟芯片、DS18B20温度传感器、LCD1602显示屏、按键等元件。为了模拟真实的环境温度变化，我们使用了一个可调电位器来产生模拟温度信号。整个仿真电路的搭建严格按照硬件设计图纸进行，确保了仿真结果的准确性。

仿真过程中，我们主要测试了以下几个关键功能：时间显示、温度显示、农历显示、闹钟功能和按键响应。通过调整DS1302的初始时间设置，我们模拟了不同日期和时间下的显示效果，观察LCD显示屏的内容是否准确。同时，我们通过调节电位器模拟温度变化，检查温度显示是否正确。此外，我们还测试了农历显示功能，验证了农历算法的准确性。闹钟功能的测试包括闹钟设置、触发和贪睡功能，确保各项功能正常工作。按键响应的测试涵盖了短按、长按和组合按键操作，验证了按键处理程序的可靠性。

仿真结果显示，系统各项功能均达到了设计要求。时间显示准确，能够自动进行闰年补偿。温度显示稳定，能够实时反映模拟温度变化。农历显示正确，能够准确显示1900年至2100年间的农历日期。闹钟功能可靠，能够按设定时间触发报警，并支持贪睡功能。按键响应灵敏，能够正确处理各种按键操作。

通过Proteus仿真，我们不仅验证了系统设计的正确性，还发现并解决了一些潜在的问题。例如，在最初的仿真中，我们发现农历显示有时会出现错误，经过分析发现是农历算法库的边界条件处理不当，通过修改算法解决了这个问题。又如，在测试闹钟功能时，我们发现闹钟铃声有时会中断，经过排查发现是中断优先级设置不当，通过调整中断优先级解决了这个问题。

五、结论

本设计成功实现了一种基于单片机的万年历系统，达到了预期的设计目标。系统采用STC89C52单片机作为核心控制器，结合DS1302时钟芯片和DS18B20温度传感器，实现了精确的时间显示和温度监测。通过LCD1602显示屏，系统能够同时显示公历、农历、星期和温度信息，满足了用户的多方面需求。闹钟功能、掉电记忆功能和延迟休眠功能的实现，进一步提高了系统的实用性和用户体验。

系统的创新点主要体现在以下几个方面：首先，采用模块化设计思想，提高了系统的可维护性和可扩展性；其次，实现了高精度的农历计算功能，满足了用户对农历显示的需求；再次，设计了友好的用户界面和便捷的操作方式，提高了系统的易用性；最后，通过Proteus仿真，提前发现并解决了潜在问题，缩短了开发周期。

在实际应用中，本设计可以广泛应用于家庭、办公室等场合，为用户提供准确、便捷的计时服务。系统的多功能和低功耗特性使其具有很好的市场前景。未来，我们可以考虑增加无线通信、语音报时等功能，进一步提升系统的实用性和竞争力。
