图片取模是指将图像数据转换为特定设备（如单片机、嵌入式显示屏）可直接解析的格式化数据的过程，其核心在于通过算法优化实现图像信息的高效存储与显示。

一、定义与核心原理​

1. ​本质​
   图片取模是通过像素级解析和数据编码，将原始图像（如BMP/PNG/JPG/TIFF/GIF等格式）转换为设备可识别的点阵数据或字模代码，例如将24位真彩色图像转换为16位RGB565格式。

2. ​技术目标​

   • ​资源适配​：压缩图像数据量以适应单片机有限的内存（如STM32的Flash空间）。
   • ​显示兼容​：匹配屏幕分辨率（如128×64点阵）和颜色深度（如16位色）。
   • ​硬件加速​：生成符合显示控制器（如ILI9341、ST7789）时序要求的二进制流

二、单片机多功能调试助手

​

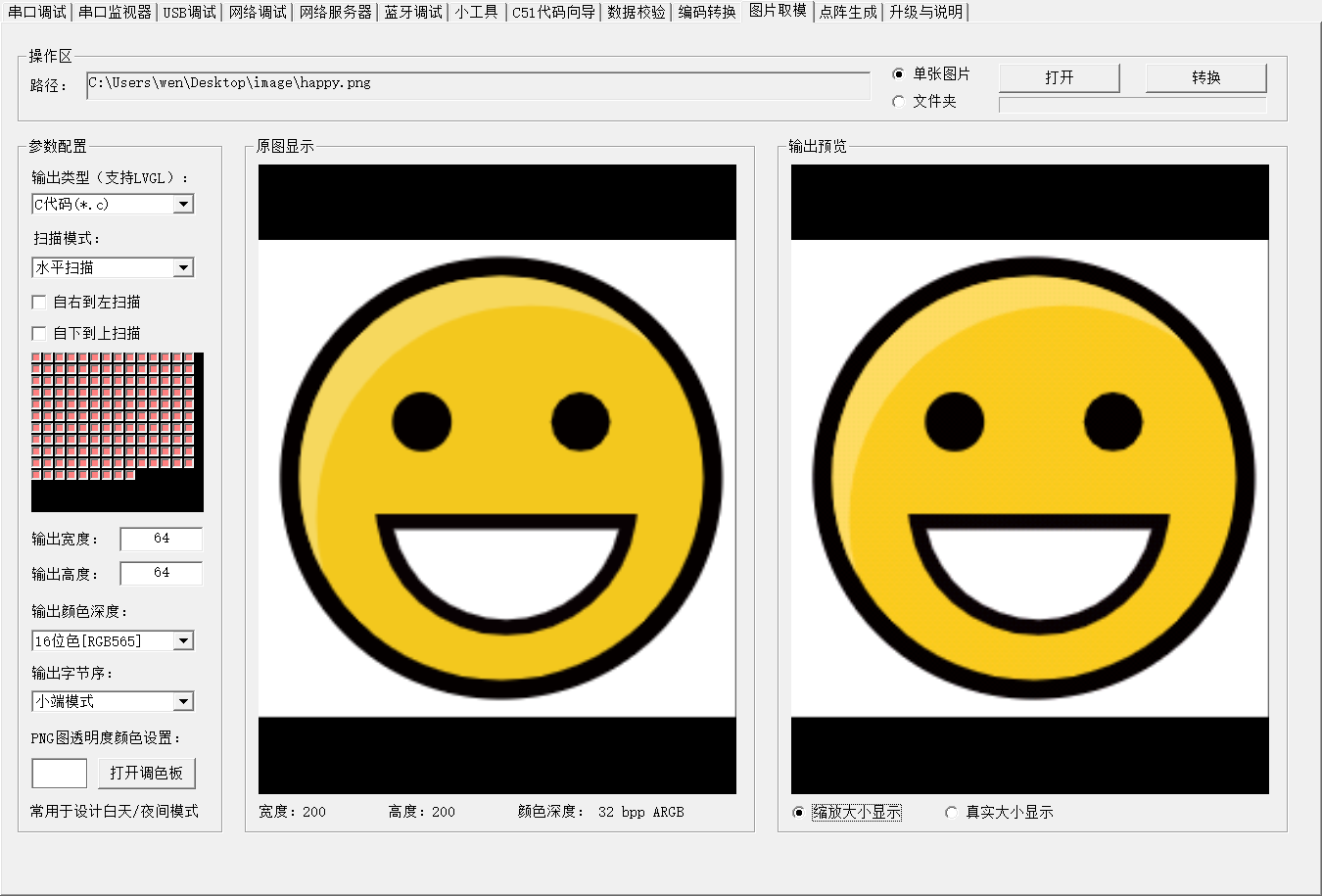

​1、界面分区与核心功能​

根据图片信息，软件界面分为四大功能区域，各区域协同实现高效图片取模操作：

1. ​操作区​

   • ​功能入口​：提供图片路径输入（如C:\Users\wen\Desktop\image\happy.png）、打开和转换按钮，支持单张图片批量处理。

   • ​文件管理​：支持本地文件浏览（如PNG/JPG/BMP/GIF/TIFF格式），路径可切换为文件夹模式，便于批量操作。

2. ​参数配置区​

   • ​输出类型​：

     • 支持LVGL框架兼容的C代码生成（如图标、界面元素）。

     • 可选输出格式包括C代码(*.c)，并支持透明度调色板配置（用于昼夜模式切换）。

   • ​扫描模式​：
     • ​水平扫描​：逐行生成点阵数据，默认方向为自右到左。
     • ​垂直扫描​：支持自下到上扫描，适配不同显示控制器时序（如SPI屏幕）。
   • ​画布参数​：

     • 固定输出尺寸为64×64（可扩展支持动态缩放），与原图（200×200）形成对比预览。

     • 颜色深度可选16位色（RGB565），优化内存占用（较24位色节省66%空间）。

   • ​字节序配置​：小端/大端模式，适配ARM Cortex-M系列MCU内存访问特性。

3. ​原图显示区​

   • 实时展示原始图片（如200×200的黄色笑脸PNG），支持缩放比例切换（真实尺寸/缩略图），便于用户核对取模区域。

4. ​输出预览区​

   • 显示取模后的点阵图标（64×64像素），以黑白两色模拟实际显示效果，直观验证数据准确性。

2、核心技术特性​

1. ​颜色处理引擎​

   • ​RGB565转换算法​：将24位真彩色（如原图32bpp ARGB）压缩为16位色，通过R[5位]+G[6位]+B[5位]编码，保留人眼敏感色域。

   • ​透明度处理​：支持Alpha通道提取，生成带调色板的索引色模式（如8位色+3位透明度），适配带透明度的UI元素。

2. ​扫描模式适配​

   • ​方向控制​：通过参数配置扫描顺序（如自右到左水平扫描），直接生成与硬件显示控制器匹配的点阵数据，避免软件翻转开销。

3. ​LVGL兼容性​

   • C代码生成​：输出符合LVGL8/9规范的lv_img_dsc_t结构体，包含头信息（宽度、高度、颜色格式）和二进制数据。

   • ​动态适配​：兼容不同LVGL版本。

3、操作演示

以生成happy表情图标为例：

1. ​选择图片​：在操作区点击打开，加载happy.png。
2. ​配置参数​：
   • 输出类型选择C代码，扫描模式设为水平自左到右。
   • 设置输出尺寸为64×64，颜色深度RGB565，启用小端模式。
3. ​执行转换​：点击转换按钮，软件自动生成happy.c文件，包含点阵数据。
4.
5. ​浏览代码：

6. // 文件名: happy.png
   // 原始图像大小: 200 x 200
   // 自定义输出大小: 64 x 64
   // 色深: 16 bpp (RGB565)
   // 扫描方式:  水平扫描
   // 扫描方向: 水平 从左到右, 垂直 从上到下
   // 字节顺序: 小端模式
   // 作者: 温工

   const unsigned char g_image_happy_64x64[8192] = {
   0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
   0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
   0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
   0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
   ........................................//省略
   };

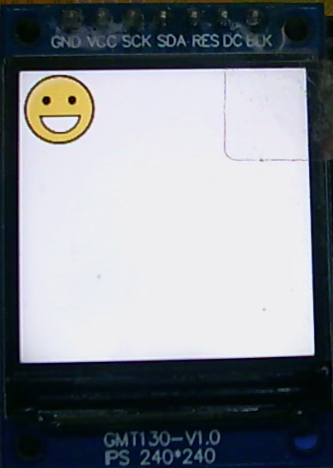

7. 验证效果​：在输出预览区检查64×64图标显示效果，确认与原图关键特征一致。

   ​

 三、习题

习题1：如何转换为LVGL专用C代码。

提示：在【输出类型】中选择LVGL8或LVGL9。

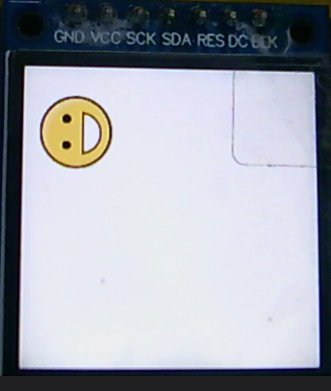

习题2：如何让图片横向显示。

提示：设置【扫描方式】为垂直扫描。

习题3：如果要批量转换图片，应该怎么操作，提高效率。

提示：选中单选项“文件夹”，正确设置好参数后，点击【批量转换】按钮。

习题4：正确选择了输出颜色深度，但是使用生成的C代码颜色存在差异。

提示：选择正确的字节序，特别是SPI屏发送16位色时，要注意字节序。

四、软件下载

下载地址：点击>>单片机多功能调试助手
