PCB叠层设计直接影响信号完整性（SI）、电源完整性（PI）和电磁兼容性（EMC）。合理的叠层配置可使高速信号传输损耗降低40%以上，辐射噪声降低20dBμV/m。典型6层板相比4层板，串扰噪声可减少60%-70%。

       基材参数对比

序号	材料类型	介电常数(Dk)	损耗因子(Df)	热导率(W/m·K)
1	FR4	4.3-4.7	0.02	0.3
2	Rogers4350	3.48	0.0037	0.6
3	Isola370HR	3.96	0.008	0.4

特殊材料应用：

‌     高频电路‌：Rogers RO4000系列（Dk=3.38）
‌    大电流场景‌：金属基板（铝基板热阻＜1.0℃/W）
‌    柔性电路‌：聚酰亚胺（耐温＞260℃）

PCB 厚度：

       常用板厚包括：0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm 等。
       消费电子产品中普遍采用 ‌1.6mm‌（约0.063英寸）作为默认厚度，但实际应用中可根据需求选择0.3mm至4.0mm的定制厚度，特殊场景甚至可扩展至6.4mm。
 ‌      公差标准‌
       厚度≥1.0mm时，公差为±10%（如1.6mm板厚范围为1.44~1.76mm）。
       厚度<1.0mm时，公差为±0.1mm（如0.8mm板厚范围为0.7~0.9mm）

       薄板（0.4~0.8mm）‌：适用于小型设备、低功耗产品（如便携式电子产品）。
‌       标准板（1.6mm）‌：平衡机械强度、散热和成本，适配多数接插件标准。
 ‌      厚板（≥2.0mm）‌：用于高功耗设备或恶劣环境，提供更好的机械支撑和散热性能

叠层结构解析

4层板标准结构

层序 Layer sequence	层名称 Layer Name	原设计 Original design
		层叠 Build - UP	介质厚度Dielectric thickness(unit mil)
		Solder Mask TOP	0.4
1	TOP	0.5oz+plating	1.8
		PP (1x2116)	4.65
2	G02/GND	1.0oz	1.2
		CORE	47.2
3	S03/VDD	1.0oz	1.2
		PP (1x2116)	4.65
4	BOTTOM	0.5oz+plating	1.8
		Solder Mask BOTTOM	0.4

应用场景：消费类电子产品、低速数字电路

6层板标准结构

层序 Layer sequence	层名称  Layer Name	原设计 Original design
		叠构 Build - UP	介质厚度Dielectric thickness(unit mil)
		Solder Mask TOP	0.4
1	TOP	0.5oz+plating	1.4
		PP (1x1080)	2.9
2	G02	0.5oz	0.6
		CORE（2113）	4
3	S03	0.5oz	0.6
		PP(2x1080H)+CORE(去铜）	43
4	S04	0.5oz	0.6
		CORE（2113）	4
5	G05	0.5oz	0.6
		PP (1x1080)	2.9
6	BOTTOM	0.5oz+plating	1.4
		Solder Mask BOTTOM	0.4

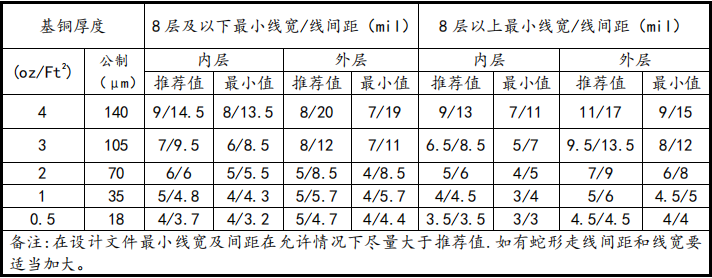

关键设计参数：

     差分对间距：≥3倍线宽
     过孔残桩：高速信号孔残桩＜10mil
     背钻深度误差：±2mil

层间屏蔽：

     20H原则：电源层内缩20倍层间距
     地线屏蔽环：关键信号周边布置接地点阵

分割平面设计

     跨分割走线必须添加桥接电容（0.1μF+10μF组合）
     模拟/数字地分割间距≥3mm

热设计：

序号	散热方式	热阻(℃/W)	适用场景
1	通孔阵列	15-20	BGA封装
2	散热焊盘	8-12	QFN封装
3	埋铜块	3-5	大功率器件

     铜分布均匀度＞85%

     盲埋孔设计可降低热应力30%

常见设计缺陷分析

序号	问题现象	根本原因	解决方案
1	信号振铃	阻抗突变	添加终端匹配
2	电源噪声	去耦不足	增加电容阵列去耦
3	板翘曲	结构不对称	调整铜分布平衡
