以AT24C02存储芯片为例，AT24C02是一种2K位的串行CMOS-EEPROM存储器，内部包含256个8字节大小的存储区域，CMOS技术可以使得该存储芯片功耗大幅减小，该芯片通过I2C总线接口进行读写操作，且有一个专门的写保护引脚，当该引脚接VCC时，芯片启动写保护功能，当该引脚接GND时，该芯片允许正常的读/写操作。

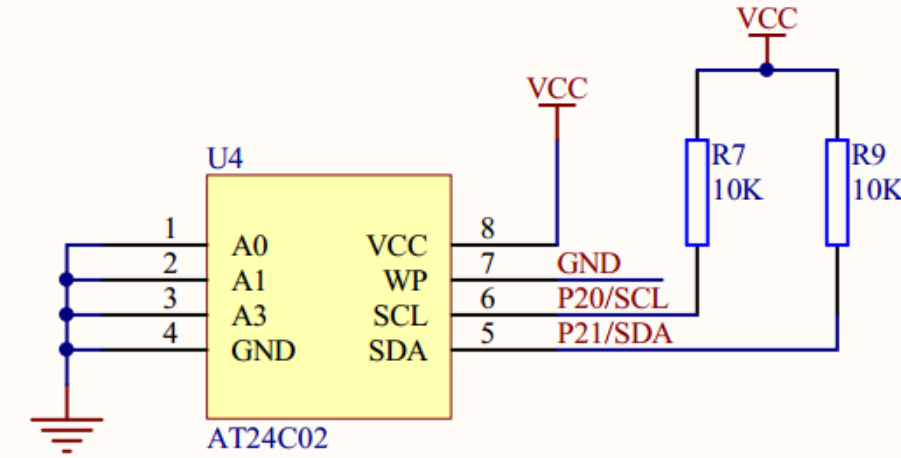

        AT24C02芯片共有八个引脚，分别是A0,A1,A2,GND,VCC,WP,SCL,SDA，其中VCC/GND是电源侧引脚，SCL/SDA是I2C协议引脚，WP是写保护引脚，A0,A1,A2是芯片地址引脚，用于多器件工作模式。

        A0,A1,A2加上AT24C02固定的高四位地址（即1010b）共同构成了AT24C02这个EEPROM的的设备地址，例如我们将A0,A1,A2这三个端口全部拉低至GND，则I2C对EEPROM进行访问的时候SLAVE_ADDRESS就需要填写1010000b这个地址。

        AT24C02有两种写入模式，分别是按字节写入和按页写入，前者操作起来简单，操作更加精确，但速率较低，后者则相反，操作略微复杂，且写入数据时可能会因为分页问题导致数据写入存在一些边界条件，但写入速率远快于按字节写入的方式。

        此外，页写可能会遇到页数回卷问题，例如AT24C02的内部存储空间共计2048bits，分为32页，每页可以存放8个字节（即64bits）。

        当我们想写入一个长度为9字节（或大于8字节）的内容时，就会导致第九个字节重新覆盖第一个字节，因为按页写入实际上是先写到一个8字节的寄存器中，再由寄存器从内部赋值到EEPROM的存储空间中，所有当写入的数据超过8字节时会导致部分甚至全部的有效数据被覆盖掉。
