MODBUS-RTU主从站C语言面向对象框架

Xin_Yue_Gu

516人浏览 · 2025-05-05 21:45:33

Xin_Yue_Gu · 2025-05-05 21:45:33 发布

本着学习Modbus协议，研究了FreeModbus 在其框架上魔改，C语言面向对象的方式重写了RTU

与平台代码分离，可移植在任意设备上

现在是第三版了，比较完善，用了很多数据结构(哈希Map,无锁队列,时间轮定时器)，提升性能

1.代码下载

完整项目https://gitee.com/xin___yue/XinYueC整个克隆下来推荐VS打开

2.Modbus串口配置

1.这个文件是我写的Modbus测试目前是测试485 8路8入 IO模块

2.我这边是COM2口38400波特率，m_portNum 就填2，m_baudRate 38400

3.抽象了输入输出，所以不仅仅可以用在串口 ,只需要对XIODeviceBase类派生即可用在不同的设备或平台上

4.如下timerT35Expired和timerSendExpired 可以为空，会启用全局的时间轮定时器，在单片机上如果CPU占用过高,可以使用XTimerBase类继承后使用单片机的定时器解放CPU一般只要timerT35Expired即可(这个调用比较频繁)

XModbus* XModbus_create_RTU_SerialPort(XSerialPortBase* serial, XTimerBase* timerT35Expired, XTimerBase* timerSendExpired)

3.打开运行测试

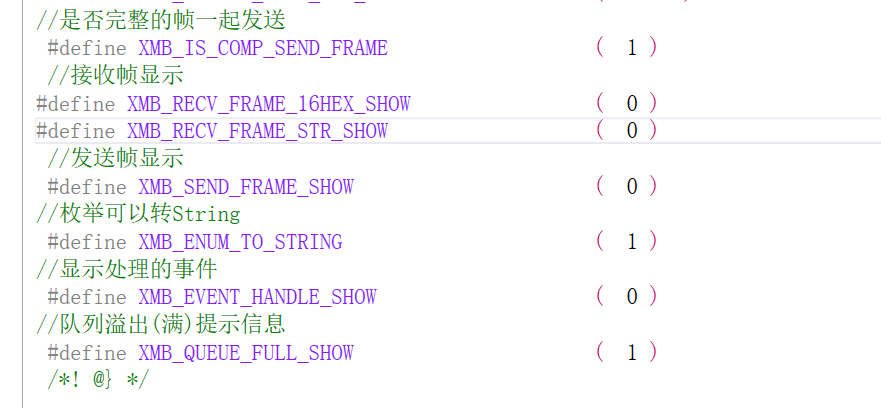

如果运行不显示这些就去XDataFrameCommConfig.h 和XModbusConfig.h 开启宏显示

modbus继承自XDataFrameComm所以一些配置在XDataFrameCommConfig.h

4.移植接口介绍

如果是移植到其他平台就继承下面的XSerialPortBase 类重写一些输入输出

如下所示Windows平台和STM32F407标准库我都移植好了，可直接使用

#ifndef XSERIALPORTBASE_H
#define XSERIALPORTBASE_H
#ifdef __cplusplus
extern "C" {
#endif
#include<stdint.h>
#include<stdbool.h>
#include"XIODeviceBase.h"
//XSerialPortDevice虚函数表
extern XVtable* XSerialPortVtable;
#define XSERIALPORT_VTABLE_SIZE (XCLASS_VTABLE_GET_SIZE(XIODeviceBase))       //XSerialPortDevice容器虚函数表大小
// 跨平台停止位枚举
typedef enum
{
    SP_ST_One,        // 1位停止位
    SP_ST_OnePointFive,   // 1.5位停止位
    SP_ST_Two,             // 2位停止位
    SP_ST_ZeroPointFive//0.5位停止位
}XSerialPortBaseStopBits;
// 跨平台数据位枚举
typedef enum
{
    SP_DB_Five = 5,       // 5位数据位
    SP_DB_Six = 6,        // 6位数据位
    SP_DB_Seven = 7,      // 7位数据位
    SP_DB_Eight = 8,       // 8位数据位
    SP_DB_Nine = 9         // 9位数据位
}XSerialPortBaseDataBits;
/*! \brief 串口传输校验位类型 */
typedef enum
{
    SP_PAR_NONE = 0,                /*!< 无校验 */
    SP_PAR_ODD,                 /*!< 奇校验 */
    SP_PAR_EVEN,                 /*!< 偶校验 */
    SP_PAR_Mark,                // 标记校验（始终为1）
    SP_PAR_Space                // 空格校验（始终为0）
} XSerialPortBaseParity;

// 流控制类型枚举
typedef enum
{
    SP_FC_None,           // 无流控制（默认）
    SP_FC_Hardware,       // 硬件流控制（RTS/CTS）
    SP_FC_Software,       // 软件流控制（XON/XOFF）
    SP_FC_Both            // 同时使用硬件和软件流控制
}XSerialPortBaseFlowControl;
//串口设备抽象类
typedef struct XSerialPortBase
{
    XIODeviceBase m_parent;//父对象
    uint8_t m_portNum;//端口号
    uint32_t m_baudRate;//波特率
    XSerialPortBaseDataBits m_dataBits;//数据位
    XSerialPortBaseStopBits m_stopBits;//停止位
    XSerialPortBaseParity m_parity;//校验
    XSerialPortBaseFlowControl m_flowControl;//流控制
}XSerialPortBase;//串口
//初始化类
XVtable* XSerialPortBase_class_init();
XSerialPortBase* XSerialPortBase_create(XVtable* vtable);
void XSerialPortBase_init(XSerialPortBase* serial, XVtable* vtable);
bool XSerialPortBase_open_base(XSerialPortBase* serial, XIODeviceBaseMode mode, uint8_t portNum, uint32_t baudRate, XSerialPortBaseParity parity);
#define XSerialPortBase_delete_base                                   XIODeviceBase_delete_base
#define XSerialPortBase_setWriteBuffer_base                         XIODeviceBase_setWriteBuffer_base
#define XSerialPortBase_setReadBuffer_base                          XIODeviceBase_setReadBuffer_base
#define XSerialPortBase_setDevice_base                              XIODeviceBase_setDevice_base
#define XSerialPortBase_write_base                                  XIODeviceBase_write_base
#define XSerialPortBase_read_base                                   XIODeviceBase_read_base
#define XSerialPortBase_getBytesAvailable_base                      XIODeviceBase_getBytesAvailable_base
#define XSerialPortBase_getBytesToWrite_base                        XIODeviceBase_getBytesToWrite_base
#define XSerialPortBase_isOpen                                      XIODeviceBase_isOpen
#define XSerialPortBase_close_base                                  XIODeviceBase_close_base
#define XSerialPortBase_poll_base                                   XIODeviceBase_poll_base
#define XSerialPortBase_writeFull_base                              XIODeviceBase_writeFull_base

//以下是平台的具体实现
#ifdef WIN32
#include"XSerialPortWin32.h"
#elif defined(USE_STDPERIPH_DRIVER)
#include"XSerialPortSTM32.h"
#endif

#ifdef __cplusplus
}
#endif
#endif

5.使用示例

#include"XProtocolStackTest.h"
#include"XModbus.h"
#include"XSerialPortBase.h"
#include"XMemory.h"
#include"XCrc.h"
#include"XModbusFrame.h"
#include"XTimerGroupBase.h"
#include"XModbusRegister.h"
#include"XModbusDigitalSwitch.h"
#include"XSwitchDeviceModbus.h"
static XSwitchDeviceModbus* SW;
static void StateChangeCallback0(XSwitchDeviceBase* sw)
{
    printf("in0:%s\n",sw->m_state?"true":"false");
    XSwitchDeviceBase_setState_base(SW, sw->m_state);
}
static void StateChangeCallback1(XSwitchDeviceBase* sw)
{
    printf("in1:%s\n", sw->m_state ? "true" : "false");
}
static void StateChangeCallback2(XSwitchDeviceBase* sw)
{
    printf("in2:%s\n", sw->m_state ? "true" : "false");
}
void XModbusTest()
{
    XSerialPortBase* serial = XSerialPortWin32_create();
    serial->m_baudRate = 38400;
    serial->m_portNum = 2;
    XModbus* modbus = XModbus_create_RTU_SerialPort(serial,NULL,NULL);
    XModbus_setAddress(modbus,2);
    XModbus_setMode(modbus, XMB_RTU_MASTER);
    //XModbus_setRecvHandMode(modbus, XMB_RecvHand_CodeOnly);

    XModbusDigitalSwitch* ds = XModbusDigitalSwitch_create(modbus,0x01,8,8);
    //XModbusDigitalSwitch_bindModbus_RTU(ds,modbus);
    XModbusDigitalSwitch_setScanningPeriod(ds,50);

    {
        XSwitchDeviceModbus* sw0 = XSwitchDeviceModbus_create(ds, 0);
        XSwitchDeviceBase_open_base(sw0, XIODeviceBase_WriteOnly);
        XSwitchDeviceBase_setState_base(sw0, true);
        SW = sw0;

        XSwitchDeviceModbus* sw1 = XSwitchDeviceModbus_create(ds, 1);
        XSwitchDeviceBase_open_base(sw1, XIODeviceBase_WriteOnly);
        XSwitchDeviceBase_setState_base(sw1, true);

        XSwitchDeviceModbus* sw2 = XSwitchDeviceModbus_create(ds, 2);
        XSwitchDeviceBase_open_base(sw2, XIODeviceBase_WriteOnly);
        XSwitchDeviceBase_setState_base(sw2, true);
    }
    {
        XSwitchDeviceModbus* sw0 = XSwitchDeviceModbus_create(ds, 0);
        XSwitchDeviceBase_open_base(sw0, XIODeviceBase_ReadOnly);
        XSwitchDeviceBase_setStateChangeCallback(sw0, StateChangeCallback0);

        XSwitchDeviceModbus* sw1 = XSwitchDeviceModbus_create(ds, 1);
        XSwitchDeviceBase_open_base(sw1, XIODeviceBase_ReadOnly);
        XSwitchDeviceBase_setStateChangeCallback(sw1, StateChangeCallback1);

        XSwitchDeviceModbus* sw2 = XSwitchDeviceModbus_create(ds, 2);
        XSwitchDeviceBase_open_base(sw2, XIODeviceBase_ReadOnly);
        XSwitchDeviceBase_setStateChangeCallback(sw2, StateChangeCallback2);
    }

    XModbusRegister* Register=XModbusRegister_create(16);
    //设置从站的功能码回调函数
    {
        XModbus_addRecvHand_CodeOnly(modbus, MB_FUNC_READ_HOLDING_REGISTER, XModbusRegister_0x03_RTU_slaveRecvHandCb, Register);
    }
    {
        XModbus_addRecvHand_CodeOnly(modbus, MB_FUNC_WRITE_REGISTER, XModbusRegister_0x06_RTU_slaveRecvHandCb, Register);
    }
    {//发送一帧数据
        XVector* frame = XVector_Create(uint8_t);
        char buff[] = {0x00,0x01};
        XModbusFrameRTU_setFrameData_0x06_request(frame, 0x01,  0x01, buff);
        //XModbus_sendData_base(modbus, frame);
        //XModbus_sendDataPeriodicMaster_base(modbus, frame,50);
    }
    {//发送一帧数据

       // printf("%d\n",frame->recvHandle->timeout);
        char buff[] = { 0x00,0x01 };
        //XModbusFrameRTU_setFrameData_0x06_request(frame, 0x01,  0x00, buff);
        //XModbusBase_sendFrame(modbus, frame);
        //printf("发送\n");
        //XModbusBase_sendFrameRegularlyMaster(modbus, frame,50);
        XVector* frame = XVector_Create(uint8_t);
        uint8_t State =0;
        XMODBUS_UINT8_SET_BITS(&State, 0, 1);
        XMODBUS_UINT8_SET_BITS(&State, 2, 1);
        XMODBUS_UINT8_SET_BITS(&State,3,1);
        XMODBUS_UINT8_SET_BITS(&State, 7, 1);

        XModbusFrameRTU_setFrameData_0x0F_request(frame, 0x01,0x0, 8, &State);
        //XModbus_sendData_base(modbus, frame);
    }
    {
        XVector* frame = XVector_Create(uint8_t);
        XModbusFrameRTU_setFrameData_0x01_request(frame, 0x01, 0x0, 8);
        //XModbus_sendDataPeriodicMaster_base(modbus, frame,500);
    }

    //使能打开Modbus
   // XModbus_enable(modbus);
    XModbus_connect_base(modbus);
   // XModbusTest_threadReceiveCreate(modbus);
    //开始轮询
    while (true)
    {
        XModbus_poll_base(modbus);
        XTimerGroupBase_global_poll();
       // XModbus_poll(modbus);
       // XModbusTest_SerialPoll(modbus);
    }
}

6.RTU帧构建api

#ifndef XMODBUSFRAME_RTU_H
#define XMODBUSFRAME_RTU_H
/*针对RTU的数据帧构建*/
#ifdef __cplusplus
extern "C" {
#endif
#include"XModbusConfig.h"
#if MB_RTU_ENABLED
#include<stdint.h>
#include<stdbool.h>
#include"XModbusEnum.h"
#include"XTypes.h"
//RTU模式下的数据
typedef struct XModbusFrameRTU
{
    uint8_t address;//地址
    uint8_t funcCode;//功能码
    union  {
       uint16_t coilsAddress;//线圈地址
       uint16_t discAddress;//离散地址
       uint16_t regAddress;//寄存器地址
       //uint8_t  error;//错误码
    };
    union {
        uint16_t coilsCount;//线圈数量
        uint16_t discCount;//离散数量
        uint16_t regCount;//寄存器数量
    };
    uint16_t crc16;//校验码
    union {
    XVector* data;//数据 ---线圈/离散/寄存器
    XModbusException exception;//错误码
    };
}XModbusFrameRTU;
XModbusFrameRTU* XModbusFrameRTU_create();
void XModbusFrameRTU_delete(XModbusFrameRTU* data);
/* -------------------------------------- 线圈与离散输入-------------------------------------*/
#define XMODBUS_COILS_STATE_ON        0xFF00//线圈打开状态
#define XMODBUS_COILS_STATE_OFF       0x0000//线圈关闭状态
/*
* @brief  一个字节中按偏移量设置一个比特位
* @param  ByteBuff:uint8_t* 类型 指向要操作的字节
* @param  Offset:偏移量(0~7)
* @param  State:要设置的状态(0或1)
* @retval
*/
#define XMODBUS_UINT8_SET_BITS(ByteBuff,Offset,State) (*(ByteBuff)=((State<<Offset)|(*(ByteBuff))))
/*
* @brief  一个字节中按偏移量查看一个比特位
* @param  ByteBuff:uint8_t* 类型 指向要查看的字节
* @param  Offset:偏移量(0~7)
* @retval 状态(0或1)
*/
#define XMODBUS_UINT8_GET_BITS(ByteBuff,Offset) (((*(ByteBuff))>>Offset)&0x1)
/* --------------------------------- RTU模式初始化数据帧-------------------------------------*/
/*
* @brief  初始化RTU格式数据帧     主机地址(1)+功能码(1)+数据(dataSIze)+crc16(2)
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  funcCode:功能码
* @param  dataSIze:功能码和CRC16之间的数据大小(字节)
* @retval
*/
void XModbusFrameRTU_initDataFrame(XByteArray* frameData, uint8_t address, uint8_t funcCode,uint16_t dataSIze);
/* ----------------------- RTU模式根据功能码构建数据帧-------------------------------------*/
/*
* @brief  构建数据帧0x01功能码请求帧   读线圈状态.
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  coilsAddress:线圈地址(数据帧中的地址)
* @param  coilsCount:线圈数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x01_request(XByteArray* frameData, uint8_t address, uint16_t coilsAddress, const uint16_t coilsCount);
/*
* @brief  构建数据帧0x01功能码响应帧   读线圈状态
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  coilsData:线圈数据缓冲区
* @param  coilsCount:线圈数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x01_reply(XByteArray* frameData, uint8_t address, uint8_t* coilsData, const uint16_t coilsCount);

/*
* @brief  构建数据帧0x02功能码请求帧   读离散输入状态.
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  discAddress:离散输入地址(数据帧中的地址)
* @param  discCount:离散输入数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x02_request(XByteArray* frameData, uint8_t address, uint16_t discAddress, const uint16_t  discCount);
/*
* @brief  构建数据帧0x01功能码响应帧   读离散输入状态
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  discAddress:离散输入数据缓冲区
* @param  discCount:离散输入数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x02_reply(XByteArray* frameData, uint8_t address, uint8_t* discAddress, const uint16_t discCount);

/*
* @brief  构建数据帧0x03功能码请求帧   读保持寄存器.
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  regAddress:寄存器地址(数据帧中的地址)
* @param  regCount:寄存器数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x03_request(XByteArray* frameData, uint8_t address, uint16_t regAddress,const uint16_t regCount);
/*
* @brief  构建数据帧0x03功能码响应帧   读保持寄存器
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  regData:寄存器数据缓冲区
* @param  regCount:寄存器数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x03_reply(XByteArray* frameData, uint8_t address, uint16_t* regData, const uint16_t regCount);
/*
* @brief  构建数据帧0x04功能码请求帧   读输入寄存器.
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  regAddress:寄存器地址(数据帧中的地址)
* @param  regCount:寄存器数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x04_request(XByteArray* frameData, uint8_t address, uint16_t regAddress,const uint16_t regCount);
/*
* @brief  构建数据帧0x04功能码响应帧   读输入寄存器
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  regData:寄存器数据缓冲区(数据内存位置)
* @param  regCount:寄存器数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x04_reply(XByteArray* frameData, uint8_t address, uint16_t* regData,uint16_t regCount);
/*
* @brief  构建数据帧0x05功能码请求帧   写单个线圈
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  coilsAddress:线圈地址(数据帧中的地址)
* @param  coilsState:指向要写入的线圈状态  值填 XMODBUS_COILS_STATE_ON(开) XMODBUS_COILS_STATE_OFF(关)
* @retval
*/
void XModbusFrameRTU_setFrameData_0x05_request(XByteArray* frameData, uint8_t address, uint16_t coilsAddress, uint16_t coilsState);
/*
* @brief  构建数据帧0x05功能码响应帧   写单个线圈(实际成功直接转发请求帧)
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  coilsAddress:线圈地址(数据帧中的地址)
* @param  coilsState:指向要写入的线圈状态  值填 XMODBUS_COILS_STATE_ON(开) XMODBUS_COILS_STATE_OFF(关)
* @retval
*/
void XModbusFrameRTU_setFrameData_0x05_reply(XByteArray* frameData, uint8_t address, uint16_t coilsAddress, uint16_t coilsState);
/*
* @brief  构建数据帧0x06功能码请求帧   写寄存器
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  regAddress:寄存器地址(数据帧中的地址)
* @param  regData:指向要写入的寄存器数据的缓冲区(2字节)
* @retval
*/
void XModbusFrameRTU_setFrameData_0x06_request(XByteArray* frameData, uint8_t address, uint16_t regAddress,const uint16_t* regData);
/*
* @brief  构建数据帧0x06功能码响应帧   写寄存器(实际成功直接转发请求帧)
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  regAddress:寄存器地址(数据帧中的地址)
* @param  regData:指向要写入的寄存器数据的缓冲区(2字节)
* @retval
*/
void XModbusFrameRTU_setFrameData_0x06_reply(XByteArray* frameData, uint8_t address, uint16_t regAddress,const uint16_t* regData);
/*
* @brief  构建数据帧0x10功能码请求帧   写多个寄存器
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  regAddress:寄存器起始地址(数据帧中的地址)
* @param  regCount:要写入的寄存器数量
* @param  regData:指向要写入的寄存器数据的缓冲区(大小不小于regCount*2 否则会出错)传入数据
* @retval
*/
void XModbusFrameRTU_setFrameData_0x10_request(XByteArray* frameData, uint8_t address, uint16_t regAddress,uint16_t regCount, uint16_t* regData);
/*
* @brief  构建数据帧0x10功能码响应帧   写多个寄存器
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  regAddress:寄存器地址(数据帧中的地址)
* @param  regCount:写入的寄存器数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x10_reply(XByteArray* frameData, uint8_t address, uint16_t regAddress, uint16_t regCount);
/*
* @brief  构建数据帧0x0F功能码请求帧   写多个线圈
* @param  frame:XModbus帧数据
* @param  address:从机地址
* @param  coilsAddress:线圈地址(数据帧中的地址)
* @param  coilsCount:线圈数量
* @param  coilsData:指向要写入的线圈数据的缓冲区()传入数据
* @retval
*/
void XModbusFrameRTU_setFrameData_0x0F_request(XByteArray* frameData, uint8_t address, uint16_t coilsAddress, uint16_t coilsCount, uint8_t* coilsData);
/*
* @brief  构建数据帧0x0F功能码响应帧   写多个线圈
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  coilsAddress:线圈地址(数据帧中的地址)
* @param  coilsCount:线圈数量
* @retval
*/
void XModbusFrameRTU_setFrameData_0x0F_reply(XByteArray* frameData, uint8_t address, uint16_t coilsAddress, uint16_t coilsCount);
/*
* @brief  构建数据帧0x8X功能码响应帧   异常响应
* @param  frame:XModbus帧数据
* @param  address:主机地址
* @param  funcCode:正常功能码(将自动组装成异常功能码)
* @param  exception:错误码
* @retval
*/
void XModbusFrameRTU_setFrameData_0x8X_reply(XByteArray* frameData, uint8_t address, uint8_t funcCode, XModbusException exception);
/* ----------------------- RTU模式解析数据帧-------------------------------------*/
//将一个数据解析成RTU 请求帧
bool XModbusFrameRTU_parseData_request(XModbusFrameRTU* frame, XByteArray* frameData);
//将一个数据解析成RTU 响应帧
bool XModbusFrameRTU_parseData_reply(XModbusFrameRTU* frame, XByteArray* frameData);
//解析RTU模式下数据帧中主机地址
uint8_t XModbusFrameRTU_parseAddress(XByteArray* frameData);
//解析RTU模式下数据帧中功能码
uint8_t XModbusFrameRTU_parseFuncCode(XByteArray* frameData);
//转16进制显示
XString* XModbusFrameRTU_to16HexString(XByteArray* frameData);

#endif // MB_RTU_ENABLED

#ifdef __cplusplus
}
#endif
#endif

7. RTU功能码处理

1.线圈和离散的功能码处理

#ifndef XMODBUSCOILS_H
#define XMODBUSCOILS_H
#ifdef __cplusplus
extern "C" {
#endif
#include"XModbusDeviceObject.h"
#include<stdint.h>
#include<stdbool.h>
//功能描述: 处理0x01（读线圈）、0x02(读离散)、0x05（写单个线圈）、0x0F（写多个线圈）功能码，操作线圈状态
typedef struct XModbusCoilsDisc
{
	XModbusDeviceObject parent;
	uint16_t  count;//数量
}XModbusCoilsDisc;
//创建线圈或离散功能类 要创建几个离散或线圈
XModbusCoilsDisc* XModbusCoilsDisc_create(uint16_t count);
void XModbusCoilsDisc_delete(XModbusCoilsDisc* pRegHandler);

bool XModbusCoilsDisc_write_bool(XModbusCoilsDisc* pRegHandler, uint16_t address, bool state);
//写入线圈或离散
bool XModbusCoilsDisc_write(XModbusCoilsDisc* pRegHandler, uint16_t address, uint16_t count, const uint8_t* writeArray);
// 读取线圈或离散
bool XModbusCoilsDisc_read(XModbusCoilsDisc* pRegHandler, uint16_t address, uint16_t count, uint8_t* readArray, uint16_t readArraySize);
//获取指定地址寄存器的线圈或离散状态
bool XModbusCoilsDisc_at(XModbusCoilsDisc* pRegHandler, uint16_t regAddress);
/*    以下都是功能码回调函数*/
//0x01读线圈接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusCoilsDisc_0x01_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x02读离散接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusCoilsDisc_0x02_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);

//0x01读线圈接收回调函数 从站接收是请求报文
void XModbusCoilsDisc_0x01_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x02读离散接收回调函数 从站接收是请求报文
void XModbusCoilsDisc_0x02_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x05写单个线圈接收回调函数 从站接收是请求报文
void XModbusCoilsDisc_0x05_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x0F写多个线圈接收回调函数 从站接收是请求报文
void XModbusCoilsDisc_0x0F_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
#ifdef __cplusplus
}
#endif
#endif // !XModbusFuncCode_H

2.寄存器的功能码处理

#ifndef XMODBUSREGISTER_H
#define XMODBUSREGISTER_H
#ifdef __cplusplus
extern "C" {
#endif
typedef struct XModbus XModbus;
#include"XModbusDeviceObject.h"
#include<stdint.h>
#include<stdbool.h>
//功能描述: 处理0x03（读）0x04(只读)、0x06（写单个）、0x10（写多个）功能码，操作保持寄存器
//寄存器功能类
typedef struct XModbusRegister
{
	XModbusDeviceObject parent;

}XModbusRegister;
//创建保持寄存器功能类 要创建几个保持寄存器
XModbusRegister* XModbusRegister_create(uint16_t regCount);
void XModbusRegister_delete(XModbusRegister* pRegFunc);
//写入寄存器
bool XModbusRegister_write_uint16_t(XModbusRegister* regFunc, uint16_t regAddress,uint16_t value);
//写入寄存器 数组的方式
bool XModbusRegister_write(XModbusRegister* regFunc, uint16_t regAddress, uint16_t regCount,const uint8_t* writeArray);
// 读取寄存器
bool XModbusRegister_read(XModbusRegister* regFunc, uint16_t regAddress, uint16_t regCount, uint8_t* readArray, uint16_t readArraySize);
//获取指定地址寄存器的缓冲区地址
uint16_t* XModbusRegister_at(XModbusRegister* regFunc, uint16_t regAddress);

//以下都是功能码回调函数

//0x03读保持寄存器接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusRegister_0x03_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x04读输入寄存器接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusRegister_0x04_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x06写保持寄存器接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusRegister_0x06_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);


//0x03读保持寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x03_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x04读输入寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x04_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x06写保持寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x06_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x10写多个保持寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x10_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
#ifdef __cplusplus
}
#endif
#endif // !XModbusFuncCode_H

8.其他用法

使用XModbusDigitalSwitch类可以吧远程IO的输入输出点映射成XSwitchDeviceBase类(开关类)

在测试代码中就使用了这功能

#ifndef XSWITCHDEVICEBASE_H
#define XSWITCHDEVICEBASE_H
#ifdef __cplusplus
extern "C" {
#endif
#include"XIODeviceBase.h"
#define XSWITCHDEVICEBASE_VTABLE_SIZE (XCLASS_VTABLE_GET_SIZE(XSwitchDeviceBase))       //XSwitchDeviceBase容器虚函数表大小
//XSwitchDevice虚函数表枚举
XCLASS_DEFINE_BEGING(XSwitchDeviceBase)
XCLASS_DEFINE_ENUM(XSwitchDeviceBase,SetState) = XCLASS_VTABLE_GET_SIZE(XIODeviceBase),
XCLASS_DEFINE_ENUM(XSwitchDeviceBase,GetState),
XCLASS_DEFINE_END(XSwitchDeviceBase)
typedef enum//触发方式
{
	XSwitchDeviceBase_Trigger_High,//高电平触发
	XSwitchDeviceBase_Trigger_Low,//低电平触发
	XSwitchDeviceBase_Trigger_None,//无触发
}XSwitchDeviceBaseTriggerMode;
//开关设备
typedef struct XSwitchDeviceBase
{
	XIODeviceBase m_parent;//父对象
	bool m_buffer;//存储状态
	bool m_state;//状态   开或关
	XSwitchDeviceBaseTriggerMode m_triggerMode;//触发方式
	void (*m_stateChangeCallback)(XSwitchDeviceBase* io);//状态改变回调函数
}XSwitchDeviceBase;
//初始化类
XVtable* XSwitchDeviceBase_class_init();
//开关设备
XSwitchDeviceBase* XSwitchDeviceBase_create(XVtable* vtable);
//初始化
void XSwitchDeviceBase_init(XSwitchDeviceBase* sw, XVtable* vtable);
//设置状态改变回调函数
void XSwitchDeviceBase_setStateChangeCallback(XSwitchDeviceBase* sw, void (*callback)(XSwitchDeviceBase* io));
//设置触发方式 设备开的状态时候的电平
void XSwitchDeviceBase_setTriggerMode(XSwitchDeviceBase* sw, XSwitchDeviceBaseTriggerMode mode);
XSwitchDeviceBaseTriggerMode XSwitchDeviceBase_getTriggerMode(XSwitchDeviceBase* sw);
//设置开关设备状态
void XSwitchDeviceBase_setState_base(XSwitchDeviceBase* sw,bool state);
//获取状态
bool XSwitchDeviceBase_getState_base(XSwitchDeviceBase* sw);
#define XSwitchDeviceBase_isOpen			 XIODeviceBase_isOpen
#define XSwitchDeviceBase_open_base			 XIODeviceBase_open_base
#define XSwitchDeviceBase_close_base		 XIODeviceBase_close_base
#define XSwitchDeviceBase_setDevice_base	 XIODeviceBase_setDevice_base
#define XSwitchDeviceBase_delete_base		 XIODeviceBase_delete_base
#define XSwitchDeviceBase_poll_base			 XIODeviceBase_poll_base

#if defined(USE_STDPERIPH_DRIVER)
#include"XSwitchDeviceSTM32.h"
#endif
#ifdef __cplusplus
}
#endif
#endif

#ifndef XMODBUSREGISTER_H
#define XMODBUSREGISTER_H
#ifdef __cplusplus
extern "C" {
#endif
typedef struct XModbus XModbus;
#include"XModbusDeviceObject.h"
#include<stdint.h>
#include<stdbool.h>
//功能描述: 处理0x03（读）0x04(只读)、0x06（写单个）、0x10（写多个）功能码，操作保持寄存器
//寄存器功能类
typedef struct XModbusRegister
{
	XModbusDeviceObject parent;

}XModbusRegister;
//创建保持寄存器功能类 要创建几个保持寄存器
XModbusRegister* XModbusRegister_create(uint16_t regCount);
void XModbusRegister_delete(XModbusRegister* pRegFunc);
//写入寄存器
bool XModbusRegister_write_uint16_t(XModbusRegister* regFunc, uint16_t regAddress,uint16_t value);
//写入寄存器 数组的方式
bool XModbusRegister_write(XModbusRegister* regFunc, uint16_t regAddress, uint16_t regCount,const uint8_t* writeArray);
// 读取寄存器
bool XModbusRegister_read(XModbusRegister* regFunc, uint16_t regAddress, uint16_t regCount, uint8_t* readArray, uint16_t readArraySize);
//获取指定地址寄存器的缓冲区地址
uint16_t* XModbusRegister_at(XModbusRegister* regFunc, uint16_t regAddress);

//以下都是功能码回调函数

//0x03读保持寄存器接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusRegister_0x03_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x04读输入寄存器接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusRegister_0x04_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x06写保持寄存器接收回调函数 主站是响应报文 模板并不完整,返回帧并没有告诉有几个线圈
void XModbusRegister_0x06_RTU_masterRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);


//0x03读保持寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x03_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x04读输入寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x04_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x06写保持寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x06_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
//0x10写多个保持寄存器接收回调函数 从站接收是请求报文
void XModbusRegister_0x10_RTU_slaveRecvHandCb(XModbusRecvMatch* math, XModbus* modbus, XModbusFrame* recvFrame, XModbusDeviceObject* hand);
#ifdef __cplusplus
}
#endif
#endif // !XModbusFuncCode_H
