【汽车 滞留 单片机 物联网 WiFi远程 手机APP 发短信】

       随着智能汽车技术的快速发展，车内安全性逐渐成为人们关注的焦点，尤其是在车辆停驶期间，儿童意外滞留车内的事件屡见不鲜，这不仅可能导致儿童窒息、中暑等严重后果，还可能引发社会舆论对车主和汽车制造商的指责。因此，研究和开发智能汽车儿童滞留监测报警系统具有重要的现实意义。传统的车内安全系统通常依赖于简单的传感器和报警装置，无法实现对多种环境参数的实时监测和智能化处理。而通过将先进的物联网技术与汽车安全系统相结合，可以大幅提升系统的智能化水平。例如，利用板载WiFi模块与云平台的连接，可以实现数据的实时传输和远程监控，使车主能够在任何地点实时掌握车内情况。同时，结合多种传感器，如压力传感器、红外传感器、温度传感器和一氧化碳传感器，可以实现对驾驶位状态、乘客滞留状态、车内温度及有害气体浓度的综合监测。通过智能算法和单片机的处理能力，系统能够在检测到异常情况时，及时采取措施，如自动开窗、报警提示以及发送短信通知车主。这种多层次的安全保障机制，不仅提高了儿童滞留事件的预防能力，也增强了车辆的智能化和人性化服务水平。因此，智能汽车儿童滞留监测报警系统的研究，不仅能够有效防止儿童滞留车内的安全隐患，还推动了智能汽车技术在安全领域的进一步应用和发展。

材料清单

• STM32单片机核心板
• ESP8266-WiFi无线通信模块
• SIM800C发短信模块
• ST7735-TFT显示屏
• MQ7一氧化碳传感器
• PD1薄膜压力传感器
• DS18B20温度传感器
• HW11红外传感器
• 步进电机及ULN2003驱动
• 3.3V有源蜂鸣器
• 按键、开关、三极管、电阻、供电插头、供电线等小零件

功能简介

1. 板载WiFi模块连接OF-Link云平台，将数据发送至云平台，手机APP连接OF-Link云平台并获取数据，手机APP程序解析数据刷新屏幕，实现手机APP远程显示功能；
2. 安装在驾驶位的压力传感器实时监测压力值发送给单片机处理以此判断驾驶员是否在驾驶位；
3. 若驾驶员不在驾驶位，安装在乘客位的红外传感器实时监测红外状态发送给单片机处理以此判断是否有乘客滞留；
4. 若车内滞留乘客，温度传感器实时监测温度数据发送给单片机处理，温度超过25℃，启动步进电机旋转调整车窗玻璃下降高度，每上升1℃，车窗玻璃下降10%；
5. 若车内滞留乘客，一氧化碳传感器实时监测数据发送给单片机处理，超过阈值，蜂鸣器报警，并启动步进电机旋转调整车窗玻璃完全打开；
6. 若车内滞留乘客，当温度超出阈值或者一氧化碳超出阈值会向指定手机号发送报警短信，提醒驾驶员及时处理；
7. 驾驶位、乘客位、滞留状态、温度及一氧化碳浓度值实时显示在TFT显示屏，方便用户查看数据；
8. 通过WiFi模块将驾驶位、乘客位、滞留状态、温度及一氧化碳浓度值实时发送至手机APP显示，方便用户远程查看数据；
9. 可以通过按键设置温度高低阈值、一氧化碳报警浓度阈值、检测时间阈值；

程序

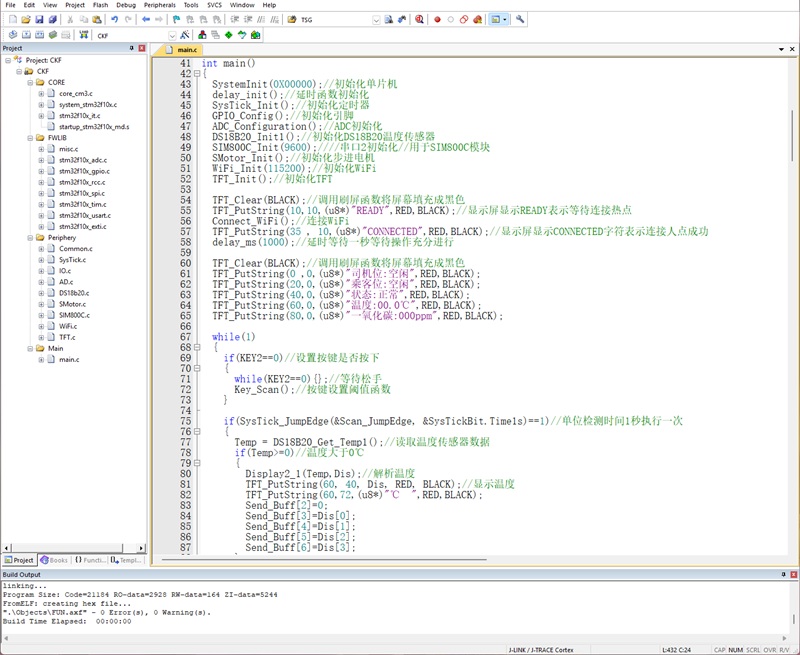

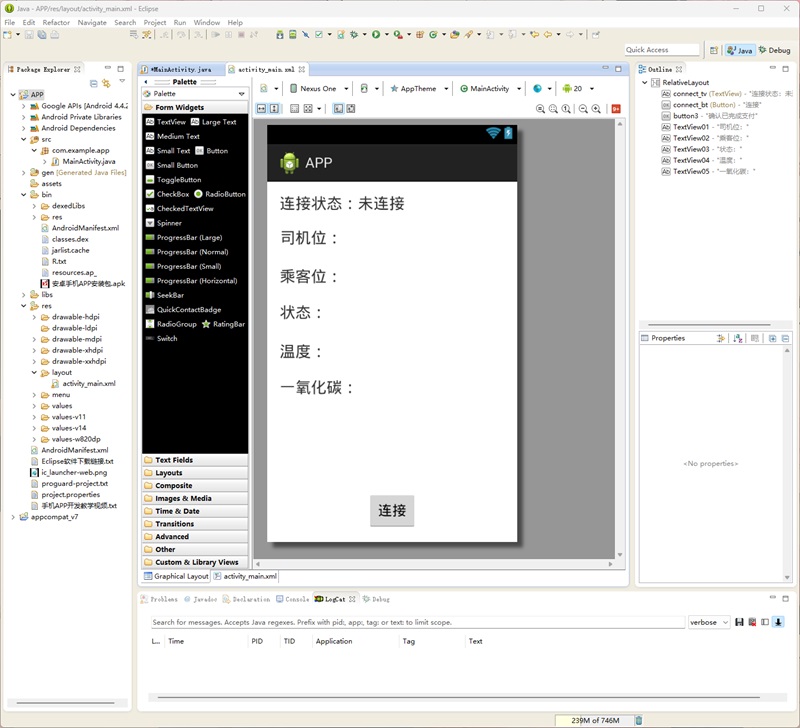

       单片机程序采用C语言和Keil编程软件开发，手机APP程序采用Java语言和Eclipse编程软件开发。程序采用模块化编程，使得代码结构清晰，易于理解和维护。每个模块负责特定的功能，便于开发者快速找到所需部分。由于模块之间的独立性，修改某一模块的代码不会影响其他模块，降低了出错的风险，简化了维护过程。新功能可以通过添加新模块或修改现有模块来实现，而不需要重写整个系统，增强了系统的灵活性。随着需求的变化，模块化程序方便地进行调整和优化以适应新的要求。

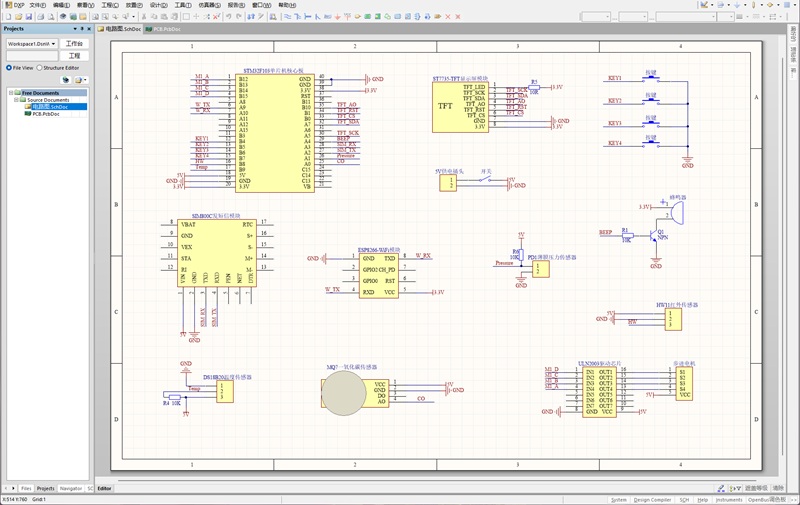

电路图

        电路图采用Altium Designer软件进行绘制。绘制电路图采用的是正规的网络标号画法，通过网络标号标明各个模块之间如何连接，电路原理图采用网络标号进行连接绘制是正规画法，引脚上会有字符标号，标号一样的就是连在一起，比如标记3.3V的位置都相当于是接在一起，这样绘制的原理图比直接用线连的要干净清晰。通过标号，电路图的各个部分能够更容易地被理解，特别是在复杂电路中，网络标号有助于跟踪信号流动和连接关系。网络标号提供了一个标准化的方式来描述电路，使得不同版本和不同文档之间保持一致，减少了误解和混淆。对于学习电路理论的初学者，网络标号可以帮助更好地理解电路的结构和功能，提升学习效果。

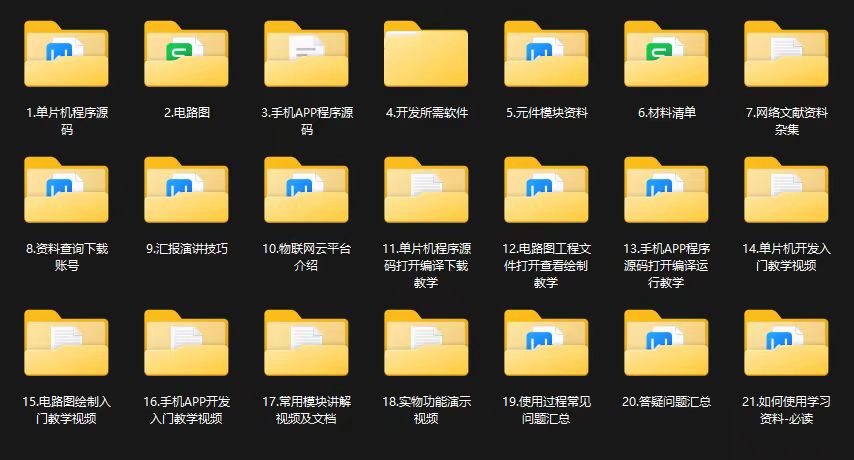

资料概述

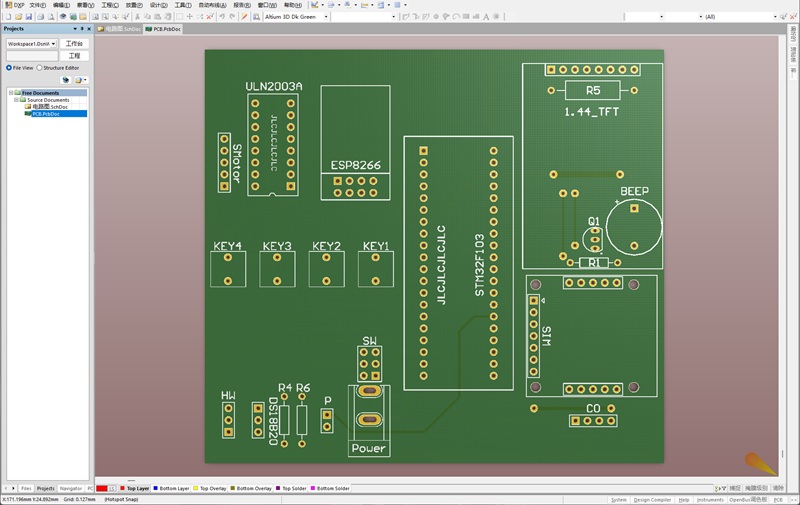

       单片机程序源码文件夹内含Keil工程源码和单片机程序源码指导手册； 电路图文件夹内含电路原理图、PCB图（PCB板版本包含PCB图，万用板版本不包含PCB图）、电路图指导手册； 手机APP程序源码文件夹内含Eclips工程源码和手机APP程序源码指导手册； 开发所需软件文件夹内含Keil软件、Altium Designer软件、Eclipse虚拟机等软件下载链接； 元件模块资料文件夹内含电路设计所使用的元件模块数据手册及资料； 材料清单文件夹内含设计所需材料的BOM清单； 网络文献资料杂集文件夹内含网络搜集的单片机、电路、文献、模电、数电等各类学习资料； 资料查询下载账号文件夹内含知网、维普、万方等平台资料下载账号； 汇报演讲技巧文件夹内含答辩汇报演讲应对技巧讲解； 物联网云平台介绍文件夹内含对所使用云平台的介绍和原理讲解； 单片机程序源码打开编译下载教学文件夹内含Keil软件安装教学和单片机程序打开、编译、下载教学； 电路图工程文件打开查看绘制教学文件夹内含Altium Designer软件安装教学和电路图打开、查看、绘制教学； 手机APP程序源码打开编译运行教学文件夹内含Eclipse虚拟机软件安装教学和手机APP程序打开、编译、运行教学； 单片机开发入门教学视频文件夹内含单片机入门教学系列视频链接； 电路图绘制入门教学视频文件夹内含电路图绘制入门教学系列视频链接； 手机APP开发入门教学视频文件夹内含手机APP开发入门教学系列视频链接； 常用模块讲解视频及文档文件夹内含常用模块如单片机核心板模块、WiFi模块、显示屏模块、传感器模块、继电器模块等教学视频链接和文档； 实物功能演示视频文件夹内含设计所实现的功能演示视频链接； 使用过程常见问题汇总文件夹内含设计使用过程常见的问题及解决方法教学文档； 答疑问题汇总文件夹内含答疑环节记录的问题(单独购买资料不提供技术答疑)； 如何使用学习资料文件夹内含单片机程序源码、电路图、手机APP程序源码等学习使用教学文档；
