前言

本章将系统讲解LVGL在嵌入式平台的完整开发流程，分为三大实战阶段：首先完成LVGL基础移植，接着通过DMA加速与源码级优化提升性能，最终结合GUI-Guider进行高效UI设计。我们将以踩坑日记的形式，深入剖析移植过程中的典型问题及解决方案。首篇聚焦LVGL移植环节，详细演示从零搭建图形框架的关键步骤。

如果你已成功点亮lcd屏，实现触摸功能，可直接进入下一章移植篇。

一、点亮准备

硬件：

笔者使用的主控是STM32F407VET6（立创的天空星），STM32F103系列也一样适配。LCD使用是ILI9431的2.8寸触摸屏（触摸芯片为MSP2807)。

软件：

1、stm32使用keil5配合cubemx进行开发。LCD屏幕需要找商家提供资料（可能只有标准库）。所以在后面也会提供本人修改过后的代码给大家参考。

GPIO: IPS_为屏幕所需引脚，T_为触摸屏所需引脚（没有触摸功能可以不配置）。

时钟配置：

系统配置：

定时器：

SPI:由于自己板子画的时候给屏幕使用的是SPI2，但是使用SPI1速度可以更快。

FreeRTOS：

时钟树：

堆栈配置：可以把堆栈改大一点，否则可能导致无法运行。

至此cubemx配置完成，接下来导入lcd文件，如果使用触摸功能还需要添加触摸文件和延时文件。

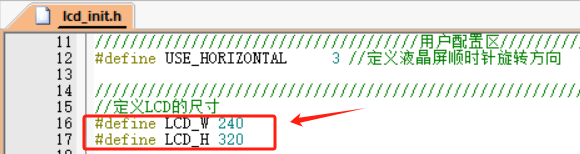

修改屏幕尺寸

以自己的cubemx为准进行接线后在main中调用LCD_Init()，确保lcd正常点亮后即可开始lvgl的移植（若使用我提供的LCD库，可以配置引脚的宏定义名称跟我一致，即可直接使用。使用spi1的话需要自己修改spi句柄）。

若使用触摸屏还需要us级delay，由于hal库没有自带us级delay，所以我使用了正点原子的delay库。因此需要添加delay.c并在main中添加delay_init对delay进行初始化。之后可以调用TP_Adjust（）对屏幕进行矫正(厂家给的例程是将矫正后的数据存入外部EEPROM。其实如果没有也可以存入内部flash，感兴趣可以自行百度。我使用了更加方便的方法，矫正后直接把数据写入代码中的结构体里了）。

在 freertos 中的 lv_task 中添加LCD初始化函数和触摸矫正函数。

在main中添加重定向标准输出

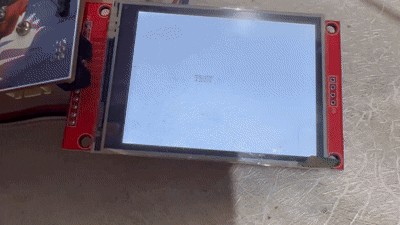

开始测试

然后打开串口助手查看矫正信息，把信息填入代码的结构体中。

之后调用TP_Test();即可测试触摸功能。

至此点亮篇也就结束了，下一篇文章将开始lvgl的移植。
