前言

依稀记得第一次接触看门狗的时候一脸懵逼，比如突然就接触到“喂狗、狗叫”。到现在虽然接触了不少，但真没仔细研究过，决定写篇文章汇总一下，如有错误请诸君不吝赐教。就以圣邦微旗下的SGM706为例，来进行粗浅的分析吧！

看门狗原理

看门狗（Watchdog Timer，WDT）是一种用于监测系统运行状态的硬件模块，其核心功能是通过定时复位机制确保系统在异常情况下恢复运行，因此包括了定时器的输入（即喂狗）和复位输出。作用就是防止程序发生死循环，或者设备死机：若系统因死循环、程序跑飞等原因未及时喂狗，看门狗计数器溢出，强制重启设备。

SGM706芯片使用分析

此芯片不仅提供独立的看门狗监控电路，还能够监控电源故障、电池电量低等状态。

首先是看门狗的功能，就是由外部芯片发送固定周期的信号给其内部的定时器，当超出设定的时间（该芯片为1.6s）没有给出信号，不论电平是长时间高还是低，都会触发复位引脚，实现对外部芯片的复位。定时器的原理类似于RC充电回路，长时间的故障导致设定的阈值，就会使终端的MOS导通，输出一段低电平脉冲（本例为200ms）。参考定时器实用电路的原理，后续有时间再单独整理下定时器的内容。

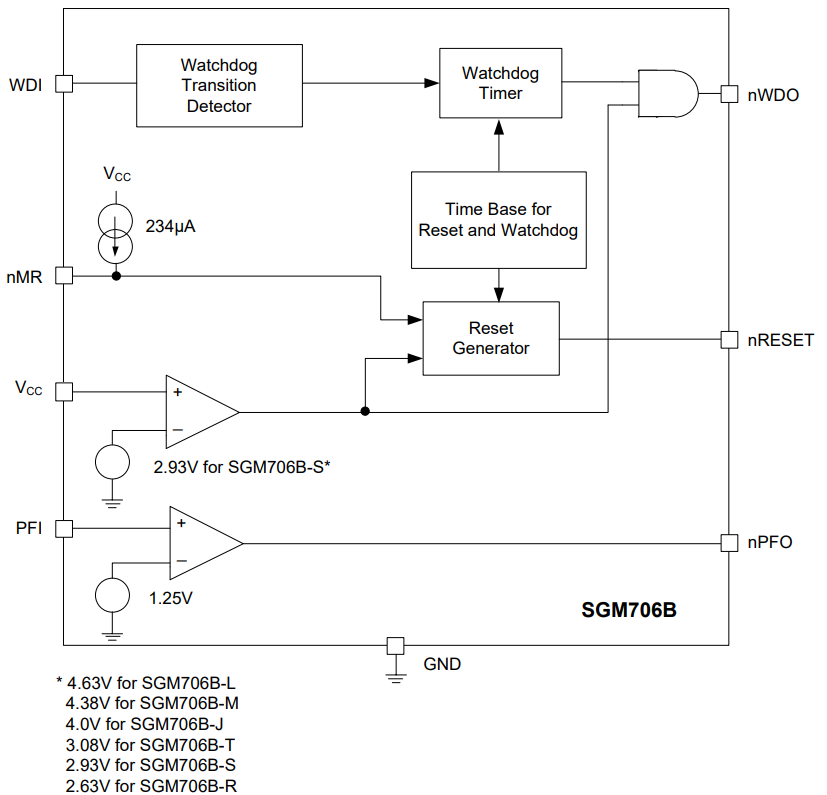

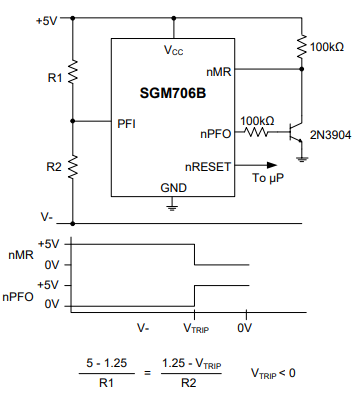

至于电源故障的监控等功能，本质是对低电压的检测。原理是通过PFI（即Power-Fail Voltage Monitor Input Pin）引脚进行检测，当低于设定的电压1.25V，nPFO（即Power-Fail Output Pin）引脚就会拉低。此芯片还可实现对负压的检测，实现方式见图2，正常时nPFO为低电平，当负轨降级 (较小幅度的负电压) 时，该引脚变为高。影响电路准确度的因素则包括PFI的阈值，VCC的稳定性和电阻精度。

关于选型

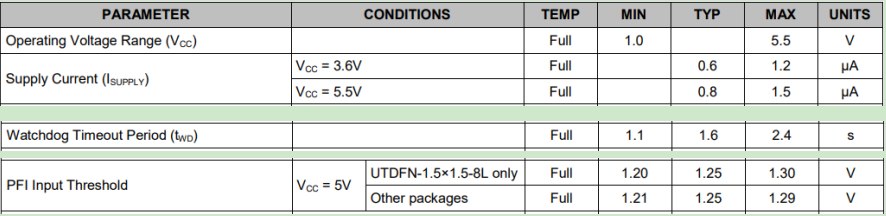

首先自然是供电电压VCC能不能满足要求，用作看门狗时要考虑故障的时间是否满足设计的需求（即喂狗超时时间tWD），用作电源监控时要根据PFI管脚阈值来确定分压电阻的大小，功率如果还有要求就要额外考虑供电电流（Isupply，一般比较低）（见图3）。当然还要适当根据手册进行原理上的增删，辅之以合理的布局走线，才能更好地发挥器件的作用。

对于看门狗，个人的理解就是真的恰如其名了。主人家（也就是核心芯片）要隔一段时间给家犬喂食，当时间过久，狗子就会饿，便会不停地叫，也在间接说明主人家可能遇到什么问题了，需要去检查一番了。
