jlink的RTT -- 调试bug的好东西

S32DS怎样导入自己编写的（.H文件）并使用JTAG实现RTT的SEGGER_PRINTF打印_ds32怎么添加.h文件-CSDN博客

一、单片机端配置

将jlink下载源文件的rtt文件解压出来

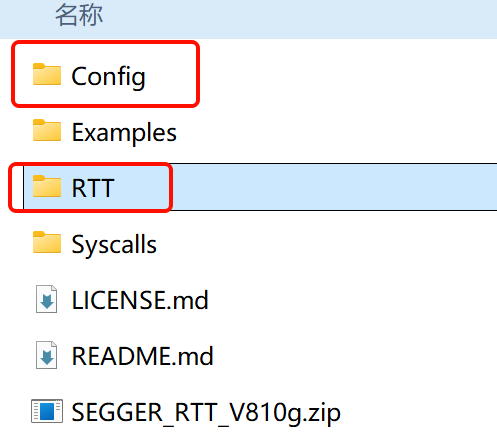

解压开后把这个两个文件夹

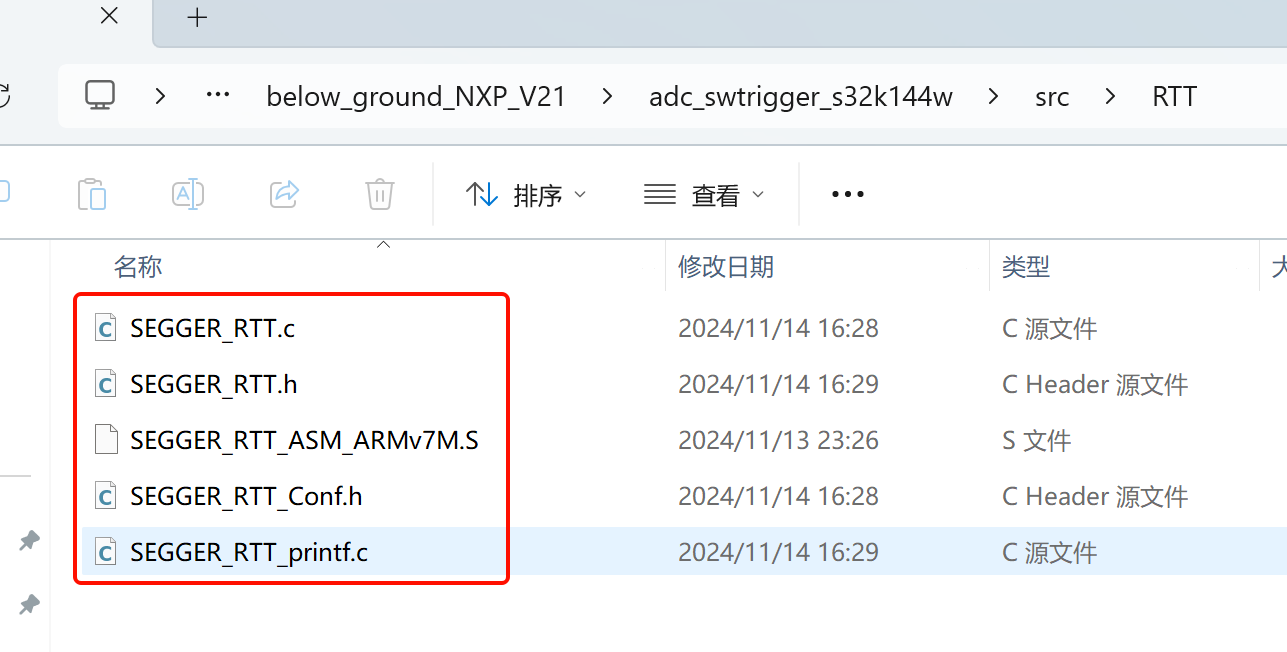

将这5个文件存入工程文件夹中

导入.c文件

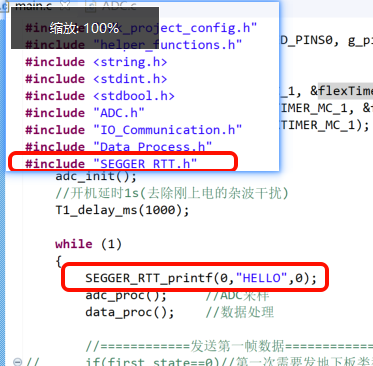

包含头文件/初始化和打印数据

二、电脑端

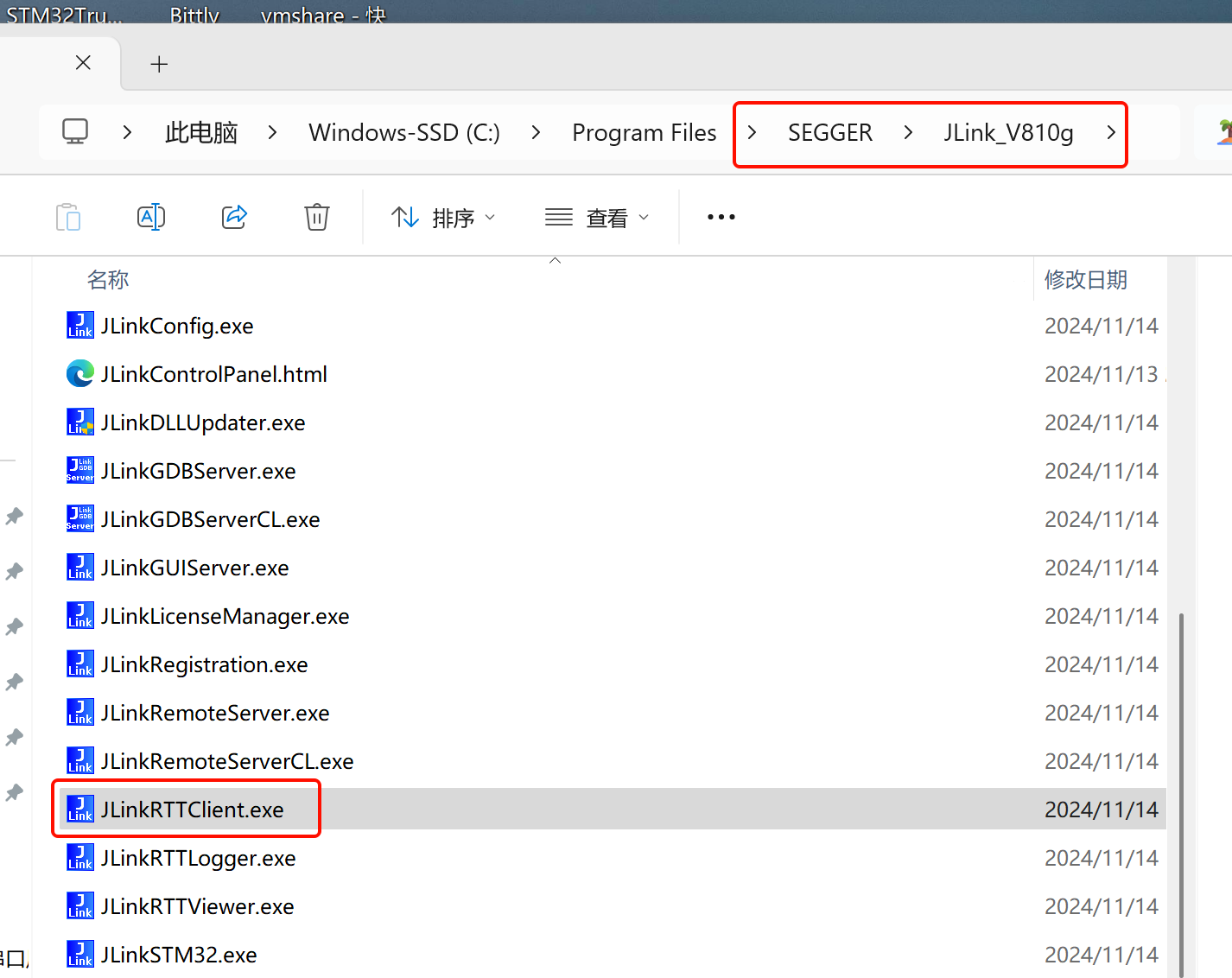

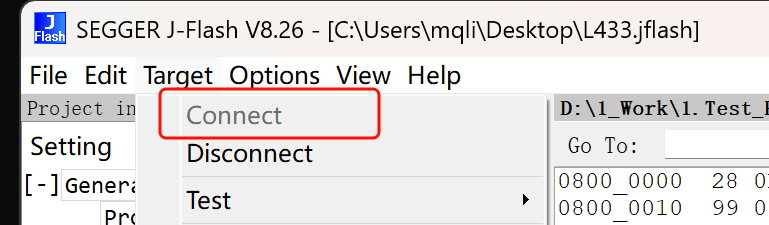

打开jlink源文件中的rtt软件,并且启动jflash连接

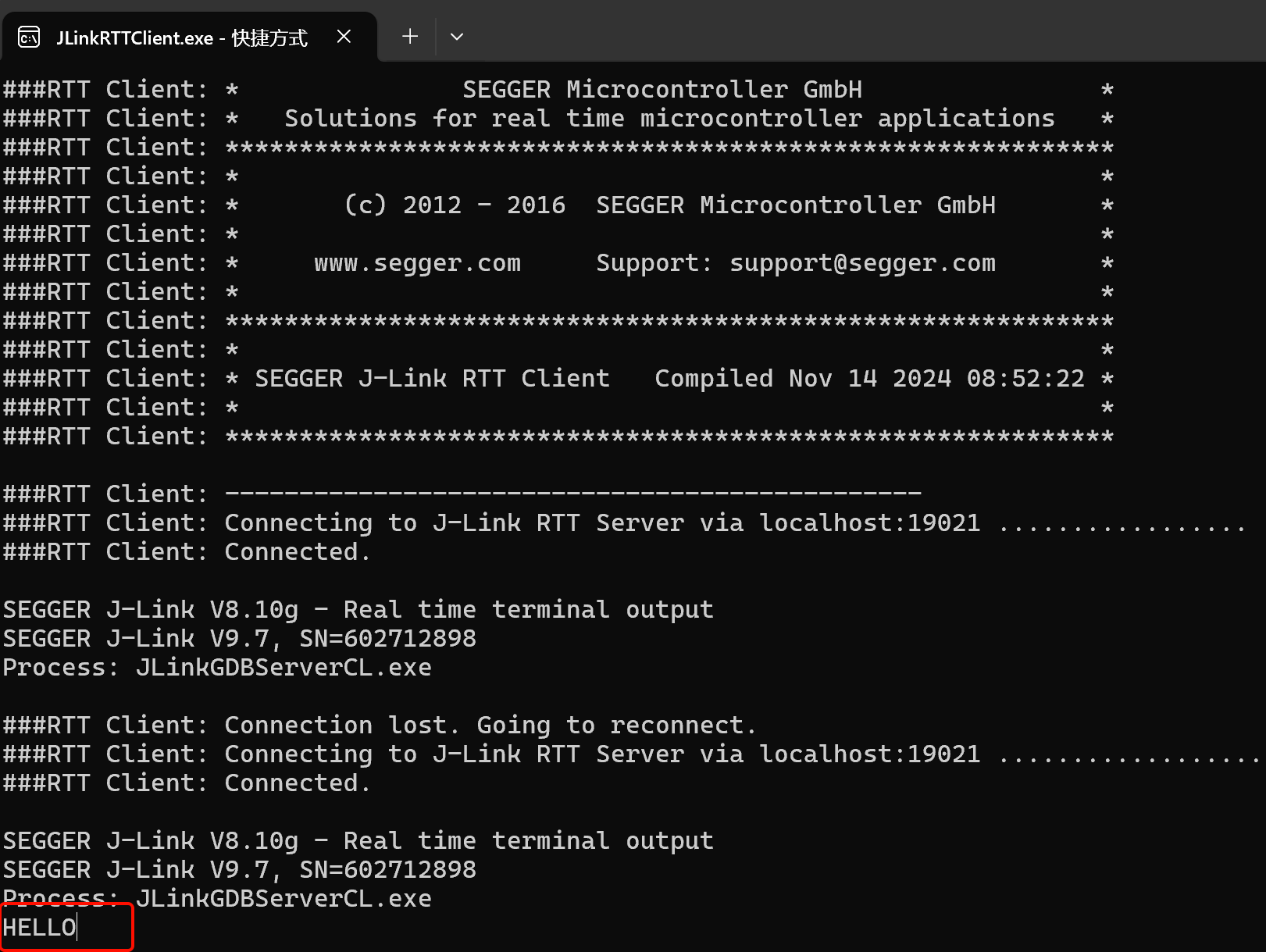

打印出信息

uint8_t tmp_str[20]; float tmp_data; sprintf((char*)tmp_str,"Tem:%f\r\n",tmp_data); SEGGER_RTT_printf(0, "%s", tmp_str);

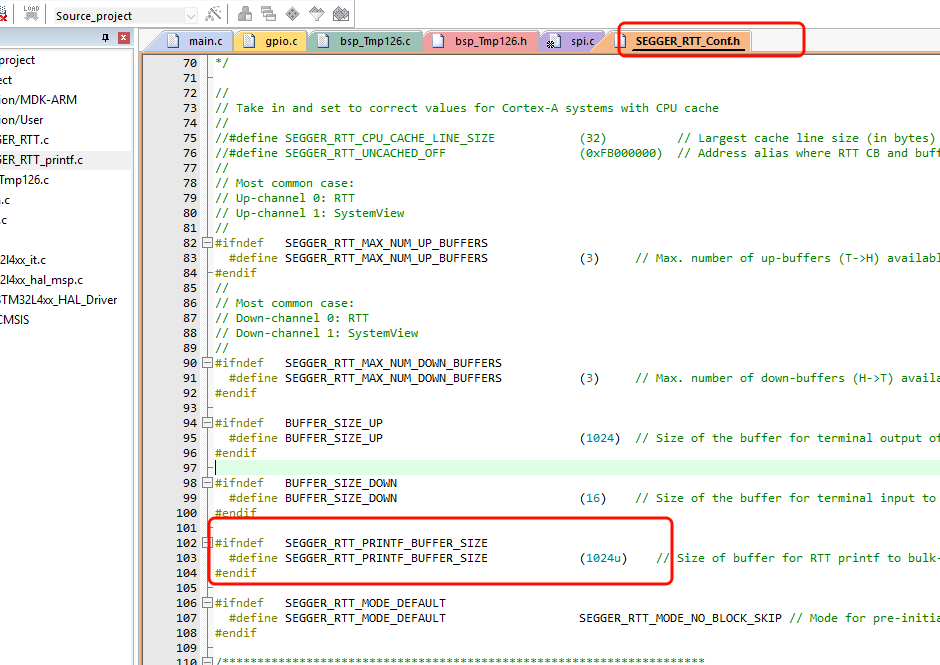

修改Buffer大小(不要乱改容易堆栈溢出)

三、Js-cope打印波形

打印双波形示例代码

U8 JS_RTT_UpBuffer[100]; int Scope_value[2] = {2, 4}; // 匹配 I4I4 格式 SEGGER_RTT_ConfigUpBuffer(1, "JScope_I4I4", JS_RTT_UpBuffer, sizeof(JS_RTT_UpBuffer), SEGGER_RTT_MODE_NO_BLOCK_SKIP); //jscope配置 for(;;) { Scope_value[0]+=1; Scope_value[1]+=1; SEGGER_RTT_Write(1, Scope_value, sizeof(Scope_value)); }

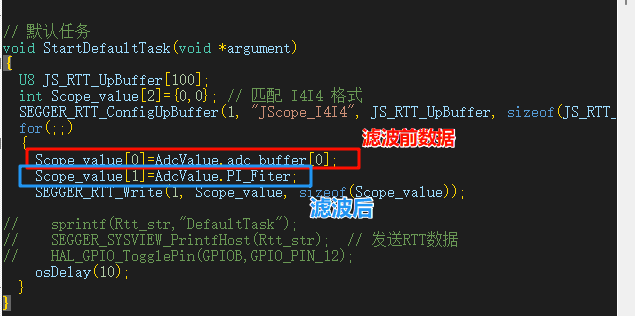

代码使用

波形显示
