逻辑分析仪抓取SPI传输波形——外接高速ADC实战

引言

在嵌入式开发中，SPI（Serial Peripheral Interface）协议因其高速、全双工的特性，常被用于与传感器、ADC（模数转换器）等外设通信。然而，SPI的时序调试往往令人头疼——数据是否正确传输？时钟配置是否合理？逻辑分析仪正是解决这类问题的利器。本文以CS553X高速ADC为例，结合STM32驱动代码和逻辑分析仪抓取的波形数据，详解如何通过实战验证SPI通信的正确性。

---

一、项目背景

CS553X是一款24位Σ-Δ型ADC，支持SPI接口通信，广泛应用于高精度测量场景（如电子秤、温度采集）。本项目通过STM32微控制器驱动CS553X，并借助逻辑分析仪捕获SPI波形，验证以下关键点：

1. SPI时序是否符合协议要求（时钟相位、片选信号）。
2. 数据帧内容是否正确（命令、寄存器读写）。
3. 驱动代码与硬件行为的同步性。

---

二、SPI协议与逻辑分析仪快速入门

1. SPI核心信号线

• SCLK：时钟信号（主设备控制）。
• MOSI/SDI：主设备输出，从设备输入。
• MISO/SDO：从设备输出，主设备输入。
• CS：片选信号（低电平有效）。

2. 逻辑分析仪的作用

• 捕获时序波形：精确记录SCLK、MOSI、MISO、CS的跳变。
• 协议解码：自动解析SPI数据帧内容（如十六进制值）。
• 时序测量：计算时钟频率、数据建立/保持时间等参数。

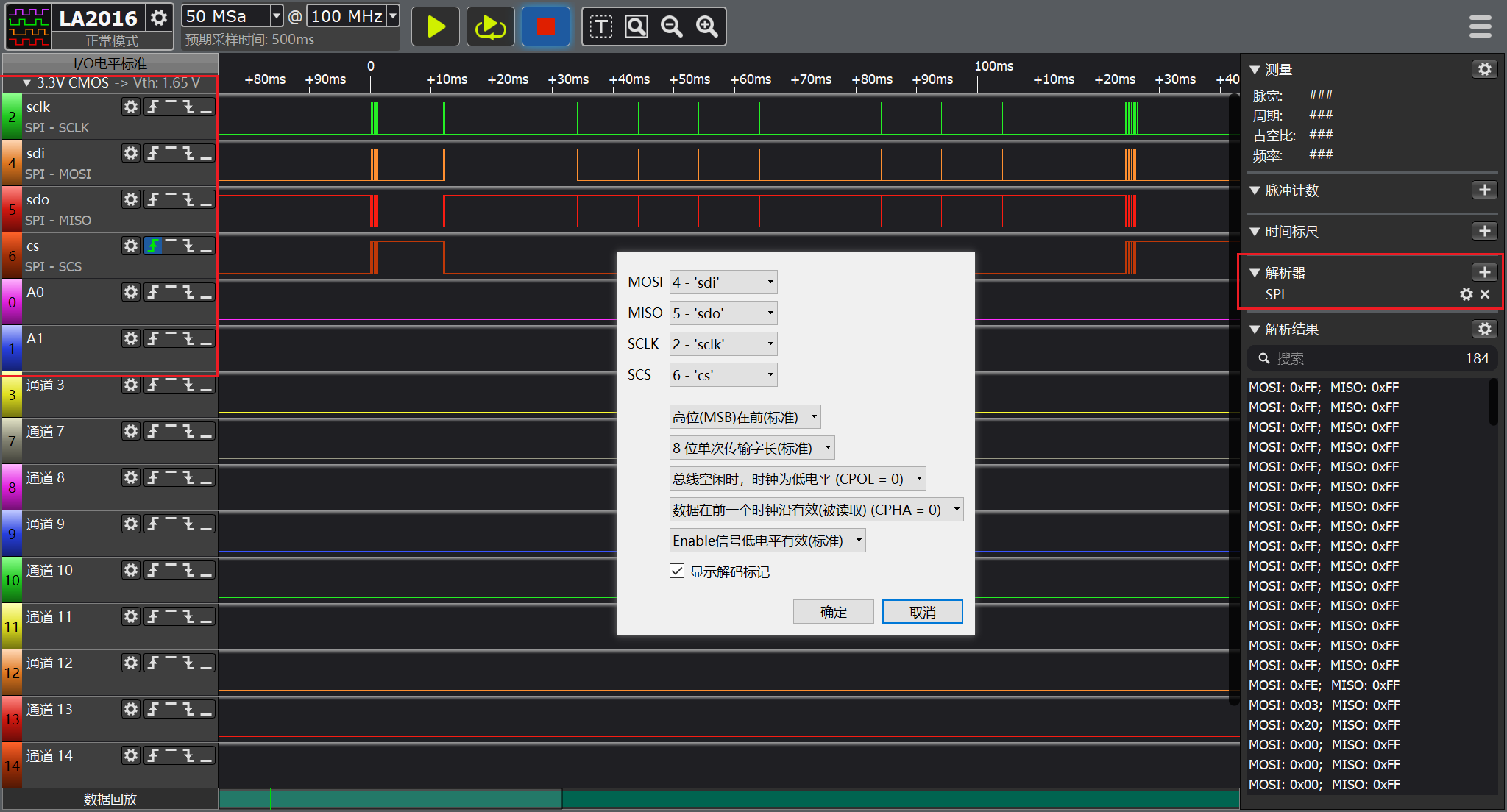

  [Kingst VIS解析SPI设置]

---

三、驱动代码关键函数解析（CS553X.c）

1. 接口复位：CS553X_ResetInterface

void CS553X_ResetInterface(void) {
    // 发送15字节0xFF（SYNC1） + 1字节0xFE（SYNC0）
    for(int i=0; i<15; i++) tx_data_spi_uint8[i] = 0xFF;
    tx_data_spi_uint8[15] = 0xFE;
    SPI_CLR_CS();  // 拉低片选
    HAL_SPI_Transmit(&hspi2, tx_data_spi_uint8, 16, 100);
    SPI_SET_CS();  // 拉高片选
}

关键点：CS553X要求复位时连续发送至少15个0xFF，最后发送0xFE，以唤醒命令模式。

2. 软件复位：CS553X_SwReset

void CS553X_SwReset(void) {
    tx_data_spi_uint8[0] = 0x03;  // WR_CONFIG命令
    uint32_t regv = 1 << 29;      // RS位（复位标志）
    // 填充4字节配置数据（大端模式）
    tx_data_spi_uint8[1] = (regv >> 24) & 0xFF;
    ... // 发送并等待20us
}

关键点：复位后需等待至少20μs，再读取配置寄存器确认复位成功。

3. 数据转换启动：CS553X_ConvertStart

void CS553X_ConvertStart(uint8_t cnv_mode, uint8_t setup_chan) {
    uint8_t cmd = 0x80 | (cnv_mode << 4) | setup_chan; // 组合命令字
    HAL_SPI_Transmit(&hspi2, &cmd, 1, 100);
}

关键点：命令字格式为0x8X，其中X包含转换模式和通道号。

---

四、逻辑分析仪波形分析实战

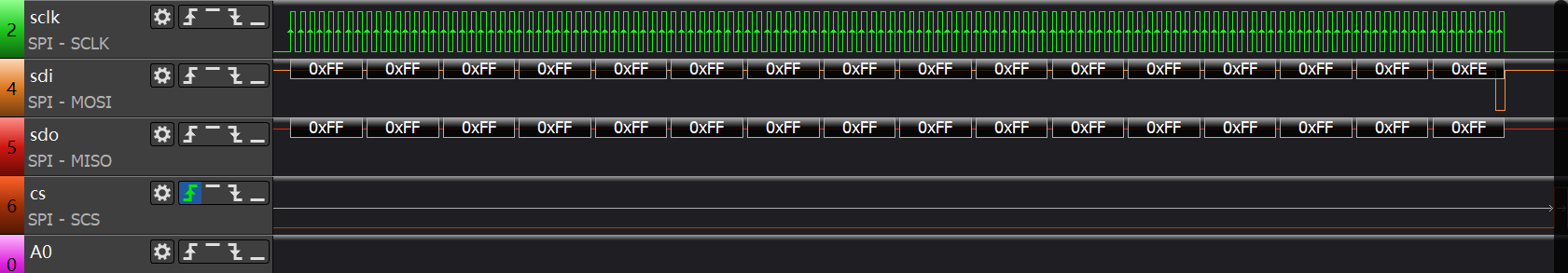

1. 接口复位波形

• CS信号：拉低后持续至16字节传输完毕。
• MOSI数据：15个0xFF + 0xFE，符合预期。
• 时钟频率：计算SCLK周期为160ns（约6.25MHz），与STM32 SPI配置一致。

  复位波形

对应代码
void CS553X_ResetInterface(void){
	uint32_t i=0;
	for(i=0;i<15;i++)
		tx_data_spi_uint8[i]=CS553X_CMD_SYNC1; //at least 15 bytes sync1
	tx_data_spi_uint8[i]=CS553X_CMD_SYNC0;     // one byte sync0
	SPI_CLR_CS();
    HAL_SPI_Transmit(&hspi2, tx_data_spi_uint8, 16, HAL_MAX_DELAY);
	SPI_SET_CS();
}

2. 软件复位

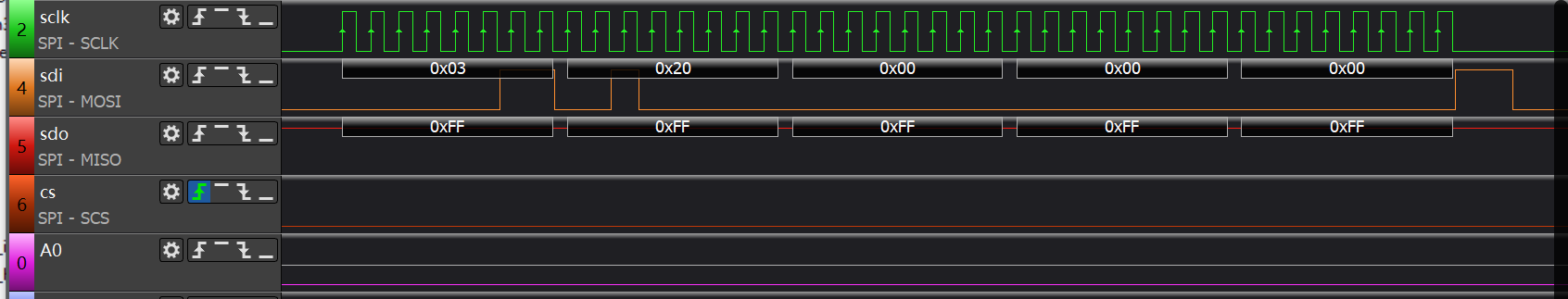

• 写配置寄存器：
• 发送数据：0x03 0x20 0x00 0x00 0x00（RS位置1）。
• 响应数据：读取配置寄存器时，MISO返回0x00 0x00 0x00 0x00（需确认复位后默认值）。


写配置寄存器代码--设置RS位为1，根据数据手册
#define CS553X_CMD_WR_CONFIG    0x03
tx_data_spi_uint8[0]=CS553X_CMD_WR_CONFIG;
    regv = 1<<29;  //RS set to 1
	tx_data_spi_uint8[1]=(regv>>24)&0XFF;
	tx_data_spi_uint8[2]=(regv>>16)&0XFF;
	tx_data_spi_uint8[3]=(regv>>8)&0XFF;
	tx_data_spi_uint8[4]=(regv>>0)&0XFF;
	SPI_CLR_CS();
    HAL_SPI_Transmit(&hspi2, tx_data_spi_uint8, 5, HAL_MAX_DELAY);
	SPI_SET_CS();
	lhlx_us_delay(20);  //wait for 20us dut reset

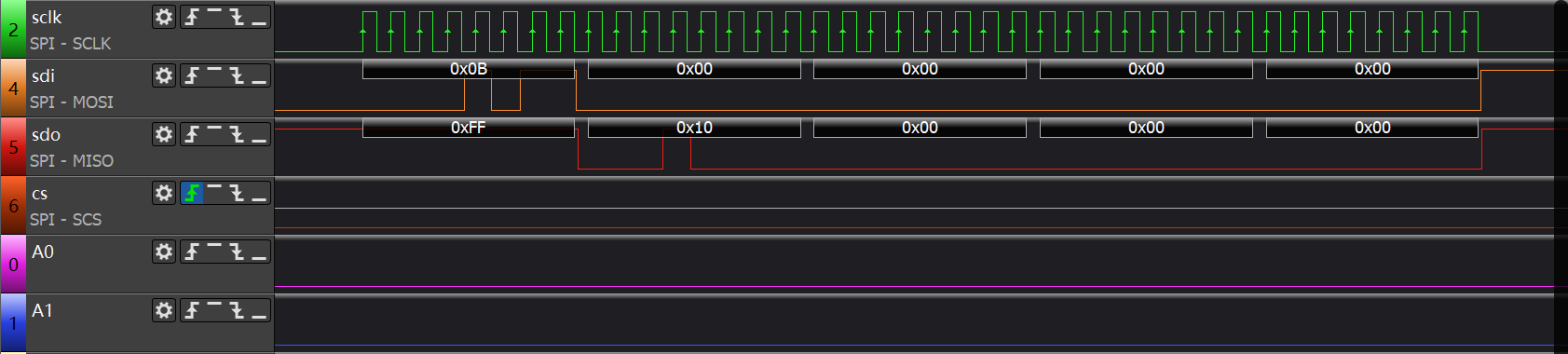

• 读配置寄存器：
• 发送数据：0x0B 0x00 0x00 0x00 0x00。
• 响应数据：读取配置寄存器时，MISO返回0x10 0x00 0x00 0x00。
•

读配置寄存器代码
#define CS553X_CMD_RD_CONFIG    0x0B
tx_data_spi_uint8[0]=CS553X_CMD_RD_CONFIG;
	tx_data_spi_uint8[1] = 0x00;
	tx_data_spi_uint8[2] = 0x00;
	tx_data_spi_uint8[3] = 0x00;
	tx_data_spi_uint8[4] = 0x00;
	SPI_CLR_CS();
	HAL_SPI_TransmitReceive(&hspi2, tx_data_spi_uint8, rx_data_spi_uint8, 5,HAL_MAX_DELAY);
	SPI_SET_CS();

	if((rx_data_spi_uint8[0]&0x10)){ //reset valid
		tx_data_spi_uint8[0]=CS553X_CMD_WR_CONFIG;
		regv = 0;  //clear RS
		tx_data_spi_uint8[1]=(regv>>24)&0XFF;
		tx_data_spi_uint8[2]=(regv>>16)&0XFF;
		tx_data_spi_uint8[3]=(regv>>8)&0XFF;
		tx_data_spi_uint8[4]=(regv>>0)&0XFF;
		SPI_CLR_CS();
		HAL_SPI_Transmit(&hspi2, tx_data_spi_uint8, 5, HAL_MAX_DELAY);
		SPI_SET_CS();
	}else{
		while(1);  //reset Failed
	}

3. 其余配置函数

void  CS553X_ReadOffsetAll(CalibChan_Type chan,uint32_t *pBuf);
void  CS553X_ReadGainAll(CalibChan_Type cal_chan,uint32_t *pBuf);
void  CS553X_WriteOffsetAll(SetupChan_Type cal_chan, uint32_t *pBuf);
void  CS553X_WriteGainAll(SetupChan_Type cal_chan, uint32_t *pBuf);

uint32_t  CS553X_ReadSetup(SetupChan_Type chan);
void  CS553X_WriteSetup(SetupChan_Type chan,uint32_t value);
void  CS553X_ReadSetupAll(CalibChan_Type chan,uint32_t *pBuf);
void  CS553X_WriteSetupAll(SetupChan_Type cal_chan,uint32_t *pBuf);

uint32_t CS553X_ReadConfig(void);
void CS553X_WriteConfig(uint32_t value);

void CS553X_ConvertStart(CONV_Type cnv_mode,SetupChan_Type setup_chan);
void CS553X_CalibrateStart(SetupChan_Type setup_chan,CAL_Type calibrate_type);
uint32_t CS553X_ReadData();

uint32_t  CS553X_ReadOffset(CalibChan_Type chan);
void  CS553X_WriteOffset(CalibChan_Type cal_chan, uint32_t value);

uint32_t  CS553X_ReadGain(CalibChan_Type cal_chan);
void  CS553X_WriteGain(CalibChan_Type cal_chan,uint32_t value);
void CS553X_ConvertStop(void);

---

五、优化建议与调试技巧

1. 错误处理增强

   if (HAL_SPI_Transmit(..., 100) != HAL_OK) {
       Error_Handler(); // 替换死循环为错误回调
   }


2. 时钟频率优化
   • CS553X支持最高10MHz时钟，可调整STM32 SPI分频系数提升速度。
3. 自动化测试脚本

   # 使用PySPI自动发送测试命令
   def test_reset():
       send_data([0xFF]*15 + [0xFE])
       assert check_response(0xFE)


---

六、总结

通过逻辑分析仪捕获的SPI波形，我们不仅验证了驱动代码的正确性，还发现了潜在的时序隐患。核心经验如下：

1. 代码与波形必须双向验证：代码逻辑正确≠硬件行为正确。
2. 逻辑分析仪是调试核心工具：建议搭配协议解码功能（如Saleae Logic）。
3. 注重细节：CS信号延时、时钟相位（CPOL/CPHA）等参数易被忽视。

附录：

• CS553X数据手册
• Kingst VIS
• 开源地址Github

---
