实验电路​

---

实验器材：
    超声波传感器，Arduino uno，DHT11温湿度传感器，SSD1315 OLED显示屏

一、超声波简介

超声波原理：

利用声音测距，声音在空气中的速度是340m/s(15℃)
当声音传播时，若遇到障碍物时，就会被反弹回来，通过计时反弹回来的时间就可以计算出从发射端到障碍物的距离

二、DHT11温湿度传感器

引脚定义：

工作电压：3V-5.5V宽电压供电

DHT11是一款含有已校准数字信号输出的温湿度复合传感器，采用了自主研发的集成式数字温湿度元件，应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。DHT11传感器内包含一个温湿度测量元件和一个高性能MCU

三、SSD1315手册资料

SSD1315是一款单芯片CMOS OLED/PLED驱动控制芯片，直接从内部128*64位GDDRAM中显示数据，可直接引用SSD1306使用

代码参考

#include <DHT.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define DHTPIN 2
#define DHTTYPE DHT11
#define TRIGGER_PIN A0
#define ECHO_PIN A1

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
  pinMode(TRIGGER_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 init failed"));
    for(;;);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Sensor Monitor");
  display.println("Starting up...");
  display.display();
  delay(1000);
}

void loop() {
  delay(2000);

  digitalWrite(TRIGGER_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIGGER_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIGGER_PIN, LOW);

  unsigned long duration = pulseIn(ECHO_PIN, HIGH);
  unsigned int distance = duration / 58;

  float h = dht.readHumidity();
  float t = dht.readTemperature();

  if (isnan(h) || isnan(t)) {
    Serial.println("DHT read failed");
    display.clearDisplay();
    display.setCursor(0, 0);
    display.println("Sensor Error!");
    display.display();
    return;
  }

  Serial.print("Humidity: ");
  Serial.print(h);
  Serial.print(" %\tTemp: ");
  Serial.print(t);
  Serial.print("℃\tDist: ");
  Serial.print(distance);
  Serial.println(" cm");

  display.clearDisplay();

  // 第一行：状态信息
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.print(millis()/1000);
  display.print("s | ");
  display.setCursor(40, 0);
  display.print("Refreshing...\n");

  // 第二行：温度
  display.setTextSize(1);
  display.setCursor(0, 22);
  display.print("Temp:");
  display.setTextSize(1);
  display.setCursor(35, 22);
  display.print(t);
  display.print("C");



  // 第三行：湿度
  display.setTextSize(1);
  display.setCursor(0, 32);
  display.print("Humidity:");
  display.setTextSize(1);
  display.setCursor(55, 32);
  display.print(h);
  display.print("%");



  // 第四行：距离
  display.setTextSize(1);
  display.setCursor(0, 42);
  display.print("Distance:");
  display.setTextSize(1);
  display.setCursor(55, 42);
  display.print(distance );
  display.print("cm");


  display.display();
}

电路连接：

超声波：

Vcc接5V   Gnd接地  Trig接A0 Echo接A1

DHT11：

VCC接3.3v GND接地  DATA接2

OLED1315：

 Vcc接5V   Gnd接地 SCL SDA分别接开发板的SCL SDA

效果展示

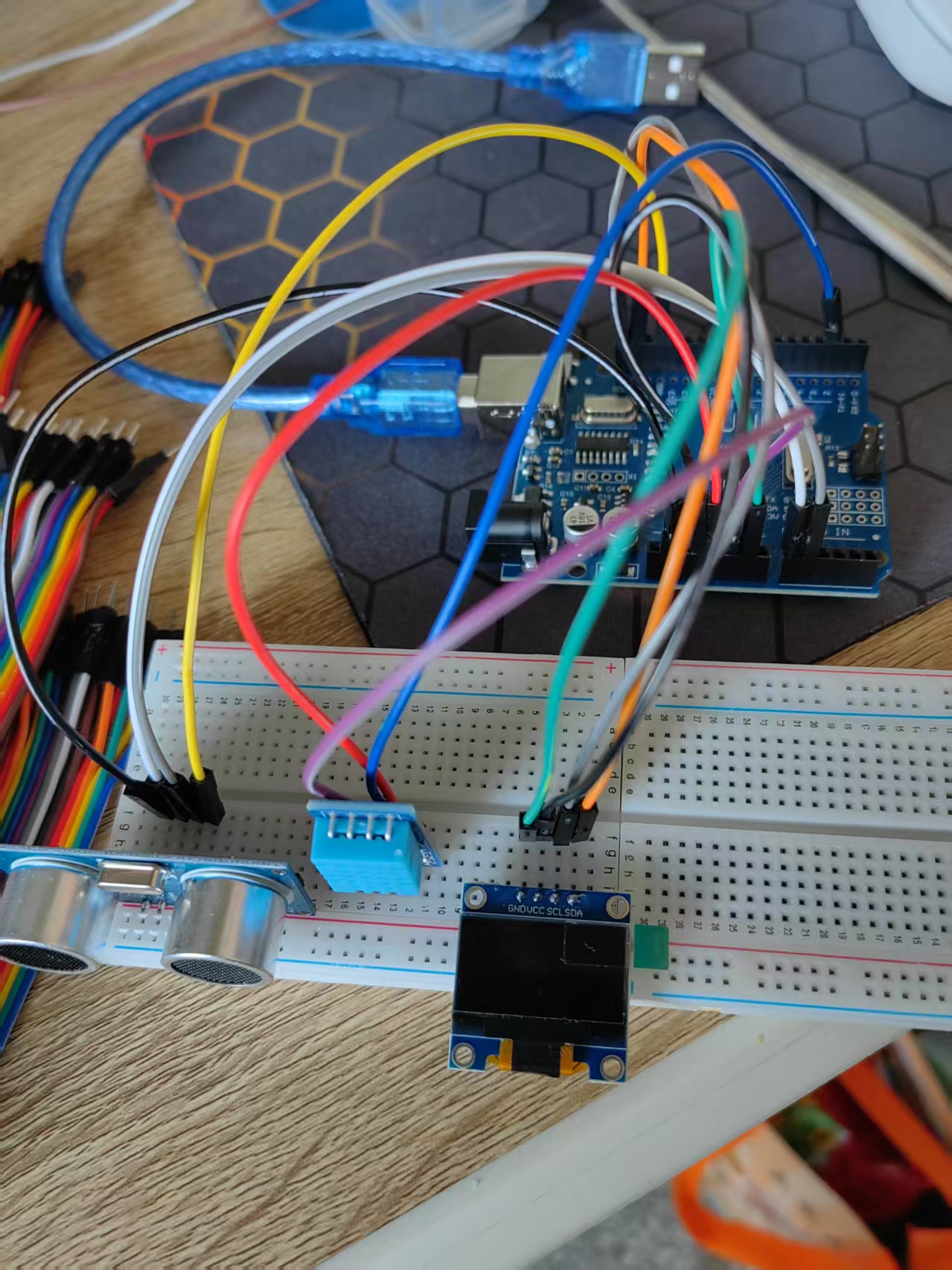

实验电路
