一、什么是二极管

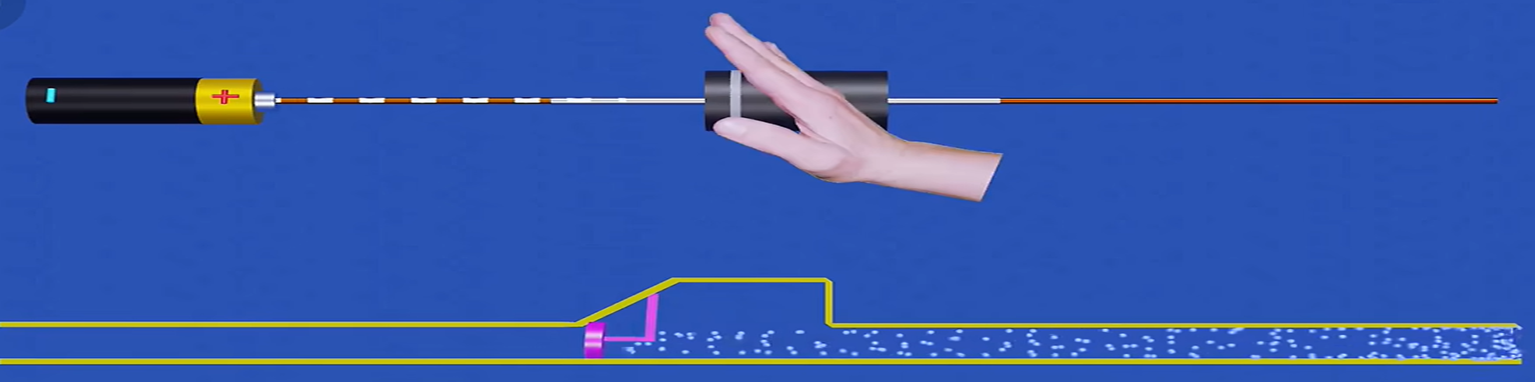

 可以将二极管类比成一个单向的阀门，只不过一个是控制水流，一个是控制电流。

二、二极管的工作原理

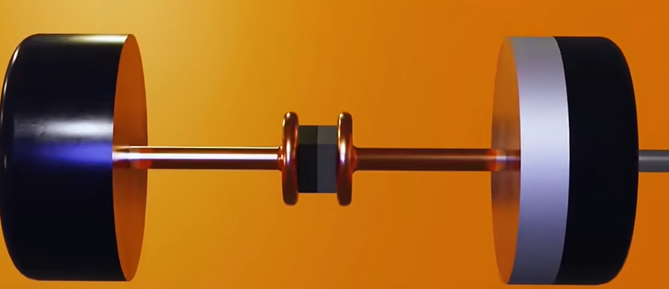

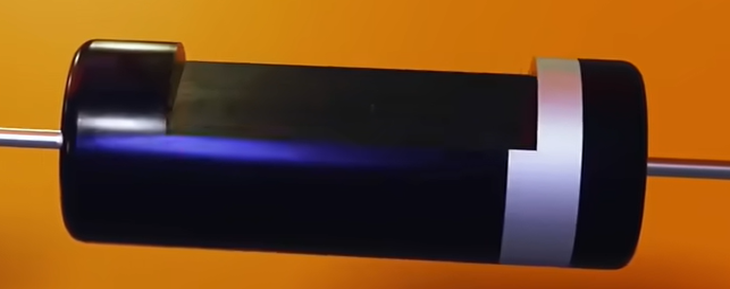

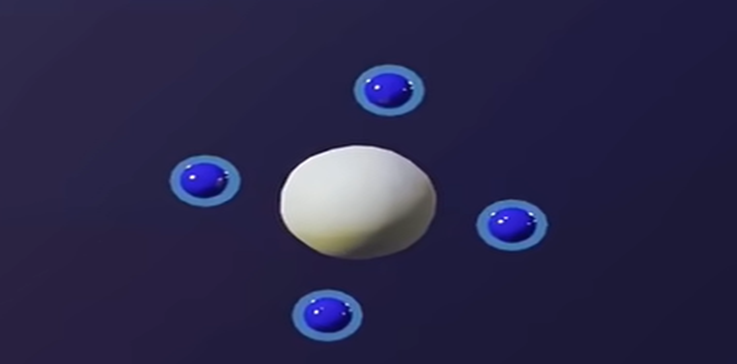

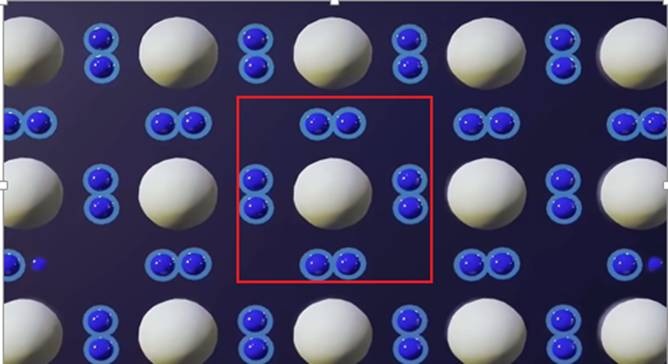

打开二极管的保护层，会看到一块主要由硅构成的半导体，但这并不是纯硅。进入纯硅的微观结构时，硅的每一个原子都有4个外层电子，这些电子与相邻的硅原子的电子共享，形成非常稳定的共价键，这就导致几乎所有的电子无法自由移动，纯硅无法导电。

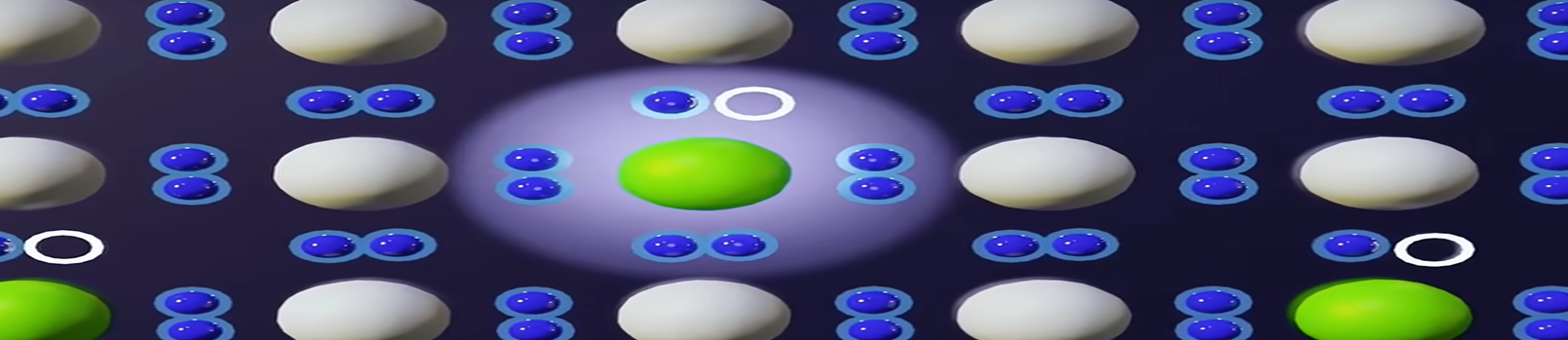

为了让纯硅能导电，就需要改变它的结构，就是在纯硅中加入少量其他元素，如五价磷，这些元素有5个外层电子，其中四个会和硅原子形成共价键，剩余的一个就可以自由移动，这就是N型半导体。

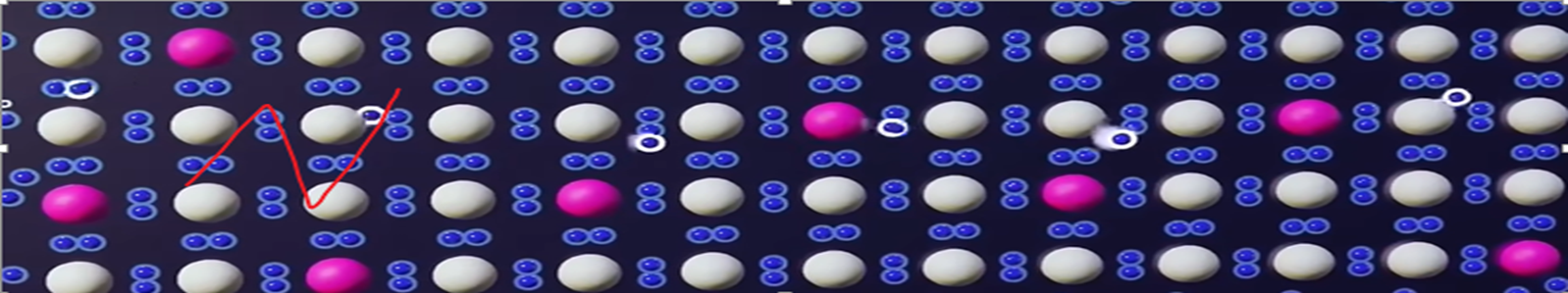

插入三价硼，有三个外层电子，无法和硅的四个电子完全配对，导致硅原子中出现空穴，这就是P型半导体。

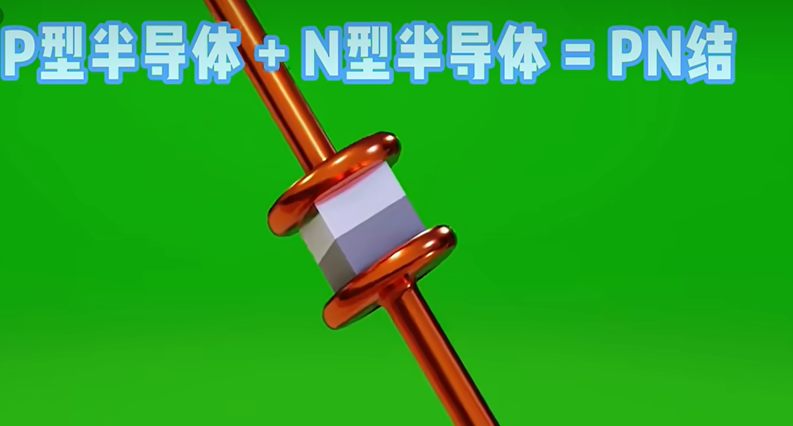

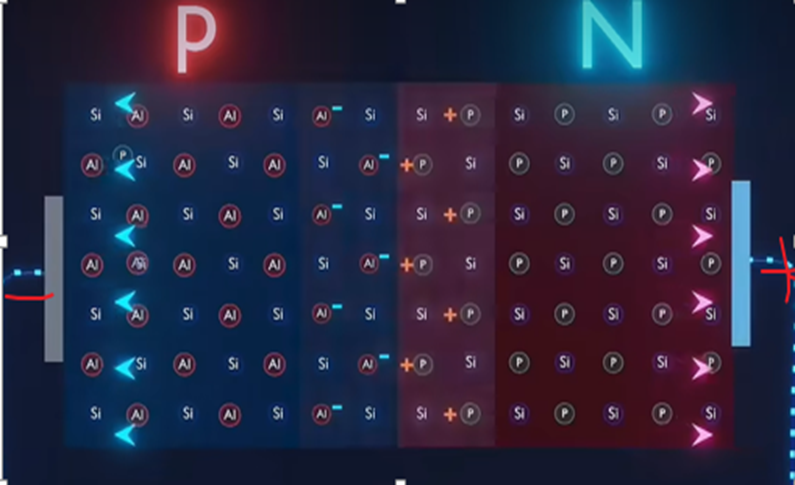

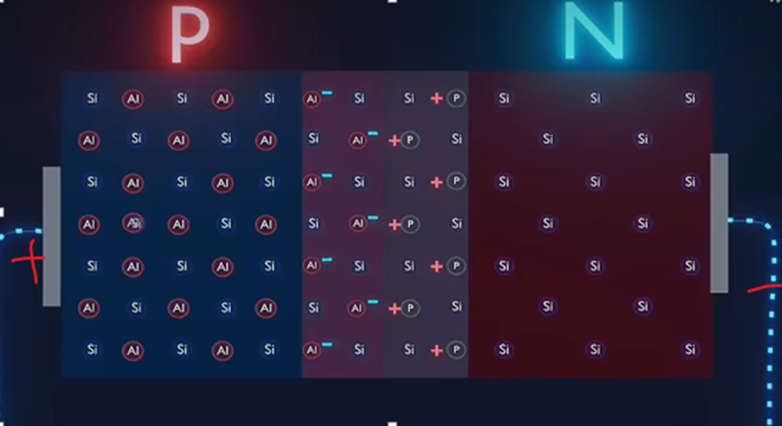

二极管利用了P型和N型半导体结合形成的PN结来实现单向导电的。当P型和N型半导体接触时，电子从N区扩散到P区，与空穴复合，形成一个内建电厂，阻止在流子继续扩散，直到达到平衡。当二极管的P端连接电源的正极，N段连接电源负极时，此时PN结正向偏置，外部电压能够克服PN结的内建电场，从而使得电子从N型区流向P型区，空穴从P型区流向N型区，形成电流。当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门坎电压”，又称“死区电压”，锗管约为0.1V，硅管约为0.5V）以后，二极管才能真正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。

当电源的正负反过来时，二极管处于反向偏置，内建电厂就会阻止电流的流动，这就是二极管只能单向导电的原理。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

三、二极管的作用

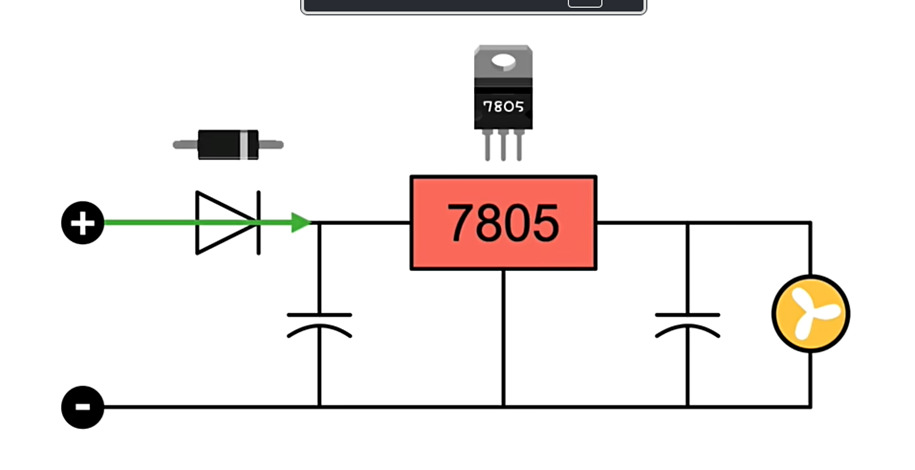

 作用1：防反接    接通正向电压是二极管导通，如果把电压反接，没有二极管，整个系统可能被击毁，添加二极管之后由于电压是反向的，二极管就截至，反向电压就不会对电路造成影响。

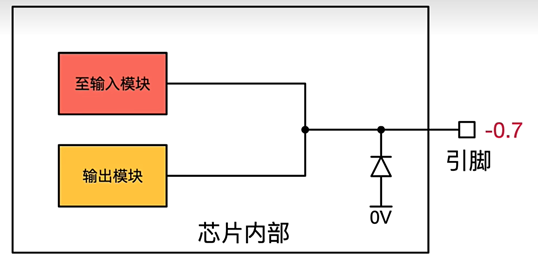

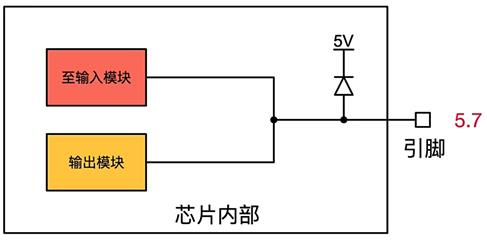

作用2：钳位，为了保护电路芯片内部会接两个二极管 ，当引脚的电压高于5.7V时，没有二极管的保护比较高的电压很可能击毁芯片 ，由于有二极管的作用就将引脚的电压钳位在5.7V。当引脚给一个比较大的负电压的时候，下面的二极管将把引脚处的电压钳位到-0.7V从而保护芯片。

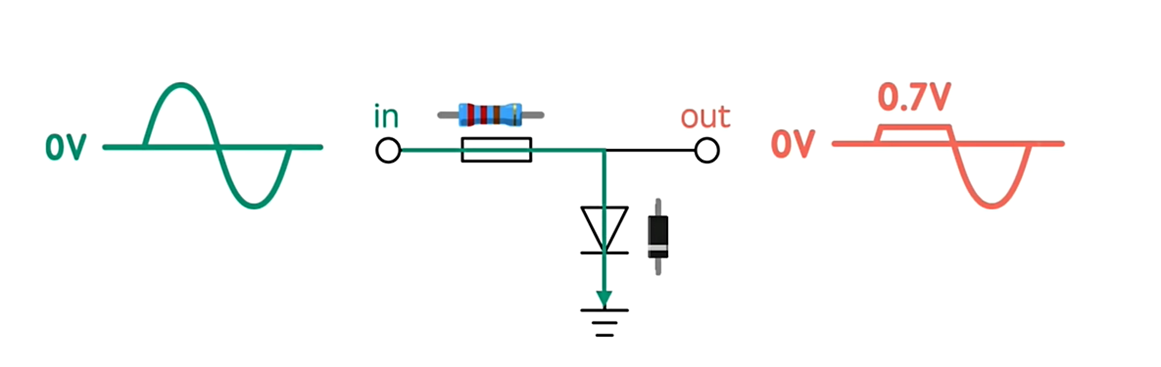

 作用3：限幅  电压被限制到0.7v。

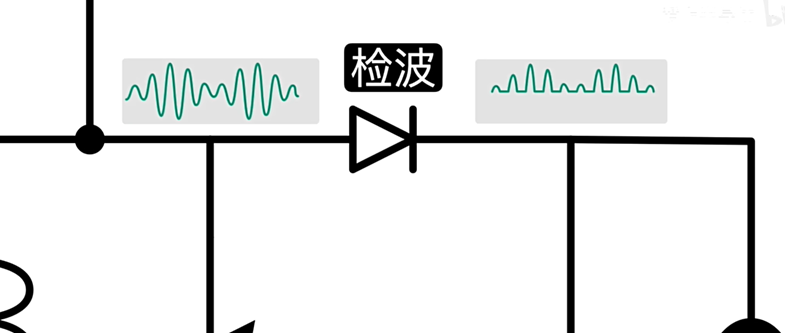

作用4：检波

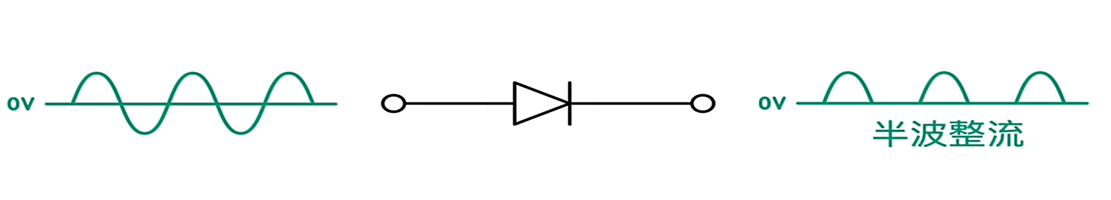

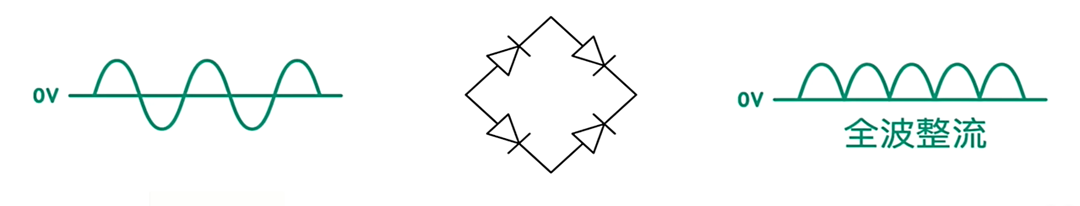

作用5：整流  （半波整流，全波整流）

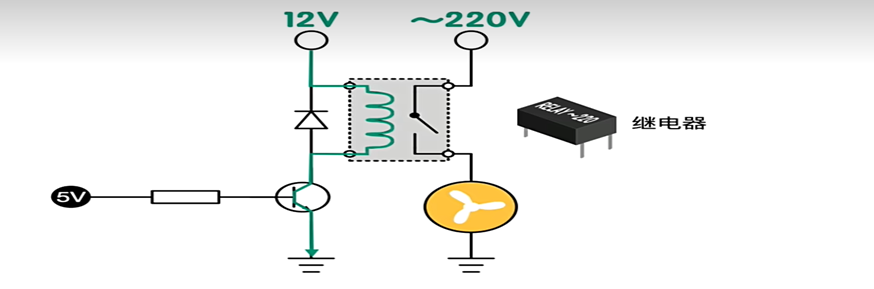

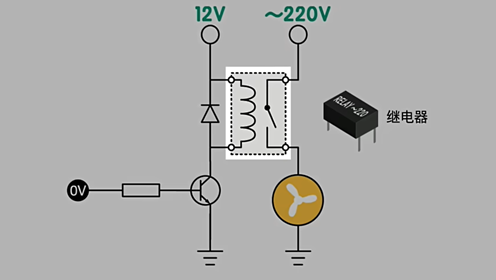

 作用6：续流，当三极管5V电压，由于线圈通电继电器的就会闭合，220V交流电就会形成通路，实现5V电压来控制220V的交流电。当三极管电压为0V时，继电器线圈上的磁通量就迅速减少，为了防止磁通量的减少，线圈就会向下感应很大的电动势，没有二极管，感应出来的电动势很可能将三极管击毁。

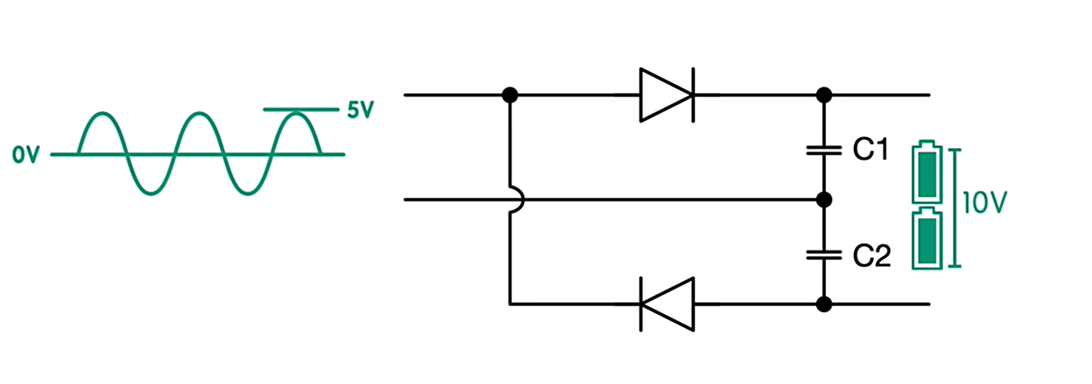

作用7：倍压   正半周期经过时，C1电压是5V，负半周期经过时，C2电压是5V，这样就叠加就是10V 。

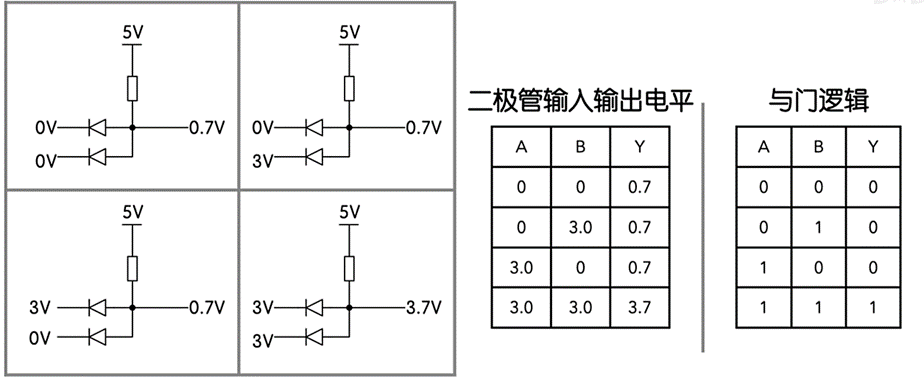

 作用8：逻辑门
