毕设之智能窗帘

基于stm32f103的智能窗帘设计

前言

随着物联网技术的深度应用与居民生活品质需求的提升，智能家居系统作为现代居住环境的重要组成部分，正逐步从基础设备联网向智能化决策方向发展。作为室内环境调节的关键载体，窗帘系统的智能化革新对于提升居住舒适度具有显著价值。

当前市场产品主要呈现两极分化态势：传统手动窗帘依赖人工操作，存在响应滞后与远程控制缺失等问题；而主流电动窗帘虽实现基础远程控制，仍存在显著局限性——其单向指令传输模式缺乏环境感知能力，且高昂成本制约了市场普及。据行业调研数据显示，现有产品在智能响应（仅23%支持光感调节）、交互方式（81%依赖物理按键）及成本控制（均价高于传统产品4.7倍）等方面存在显著改进空间。

在此背景下，构建多模态控制体系（融合手动、自动及远程控制）、嵌入环境感知模块、优化成本结构的智能窗帘系统，不仅能突破现有产品的技术瓶颈，更可推动智能家居向普惠化、人性化方向发展。该系统研发将为实现"感知-决策-执行"的完整智能控制闭环提供新的技术路径，具有重要的工程应用价值与市场推广潜力。

一、摘要

本文以STM32主控芯片为核心，设计了一款支持多元化控制的智能窗帘系统，该系统具备手动控制、语音控制、手机蓝牙远程控制、定时控制、温湿度及光照监测模式。本系统硬件部分主要有由STM32芯片、语音芯片、蓝牙通信、DHT11温湿度传感器、屏幕显示、舵机、按键等模块构成，软件设计包括语音交互程序、定时设置、蓝牙手机通信程序、屏幕显示程序、温湿度检测阈值程序等组成，可以实现多种模式下窗帘开闭功能。
手动模式下用户可通按键实现窗帘的开闭动作；语音模式和手机蓝牙远程通信模式下用户既可通过固定指令实现窗帘的开闭，又可通过指令实现温湿度和光照监测模式的切换；语音模式可播报对应操作状态，手机蓝牙通信模式下APP端可接收主控系统发送的提示信息以及温湿度数据，实现人机交互功能。定时模式下用户可设定定时日期、时间，同时结合LCD屏幕显示和语音播报实现窗帘的定时设置；环境监测模块下，通过实时监测温湿度与光照强度数据以及设定相应阈值，实现超过阈值时自动调整窗帘开闭状态。
测试表明，本设计系统可实现多种状态下模式的切换与窗帘控制，满足智能家居场景需求，具备一定的实用性。但目前对窗帘的具体操作较少，后续可根据不同场景增加控制窗帘开合速度的功能，实现快速运行或静音运行模式。

关键词：智能窗帘系统 语音识别 蓝牙遥控 温湿度传感器 STM32

二、硬件&软件流程框图

2.1 系统硬件框图

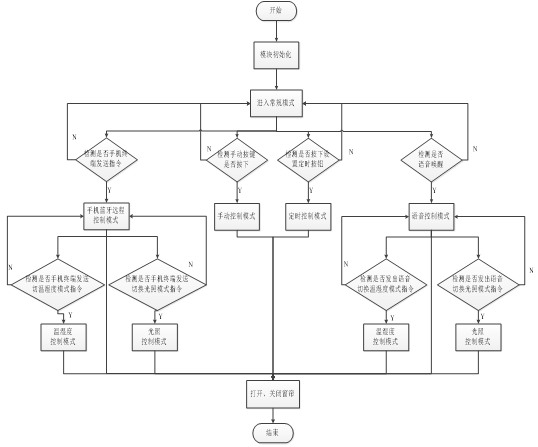

2.2系统软件流程图

三、功能测试

3.1蓝牙功能测试

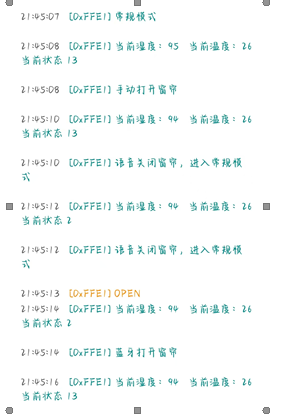

手机APP端可以接收到目前窗帘的运行状态和外界温湿度，其中状态1代表语音打开窗帘，状态2代表语音关闭窗帘；状态3代表蓝牙打开窗帘，状态4代表蓝牙关闭窗帘；状态5代表定时打开窗帘，状态6代表定时关闭窗帘；状态7代表温湿度过大，打开窗帘，状态8代表温湿度偏小，关闭窗帘；状态10代表光照过小关闭窗帘；状态11代表手动打开窗帘，状态12代表手动关闭窗帘。手机APP端接收到单片机反馈信息

3.2定时功能测试

定时模式下可以通过定时功能设置键设定定时开始的时间，通过多次按下功能设置按键可以修改定时年、月、日、时、分、秒的切换，通过加、减按钮的设置实现具体时间的设定。

总结

本文介绍了一种基于STM32的智能窗帘系统设计，其中STM32作为主控芯片负责控制整个智能窗帘的运行和各个功能模块的协调。电源模块提供所需的电力供应。屏幕模块可实现显示智能窗帘的定时时间设置和温湿度检测数据。
手动模式下用户可以通过按键控制窗帘开闭，语音模式下用户可以通过提前设定的语音指令实现窗帘开闭状态的控制以及温湿度控制模块、光照控制模块的启用；当用户在其他模式下操作窗帘的开闭时，语音模块可实时播报窗帘当前运行状态。
蓝牙通信模式下智能窗帘设计系统的蓝牙模块与手机蓝牙相连接，用户可通过APP给STM32发送设定指令控制窗帘的开闭，及温湿度控制模块、光照控制模块的启用，同时用户在其他模式下操作窗帘的开闭时，手机APP端可接收到系统输出窗帘当前运行状态的提示信息；也可显示温湿度数据信息。用户也可在定时模式下设置定时关闭窗帘的时间，以及温湿度、光照模式下根据外界环境信息的变化，自动操控窗帘的开启和关闭，实现真正的自动化控制。
