【CW32模块使用】3.5寸ILI9488彩色触摸屏
资料下载链接：http://www.lcdwiki.com/zh/3.5inch_SPI_Module_ILI9488_SKU:MSP3520产品实物展示工作电压：3.3V工作电流：20MA模块尺寸：56.34(H) x 98.00(W)像素大小：320(H) x 480(V)RGB驱动芯片：ILI9488通信协议：SPI使用管脚数量：14 Pin（2.54mm间距排针）尺寸参数我们的目标是将例
一、模块来源
资料下载链接：
http://www.lcdwiki.com/zh/3.5inch_SPI_Module_ILI9488_SKU:MSP3520

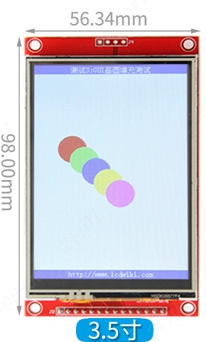

产品实物展示
二、规格参数
工作电压：3.3V
工作电流：20MA
模块尺寸：56.34(H) x 98.00(W)
像素大小：320(H) x 480(V)RGB
驱动芯片：ILI9488
通信协议：SPI
使用管脚数量：14 Pin（2.54mm间距排针）

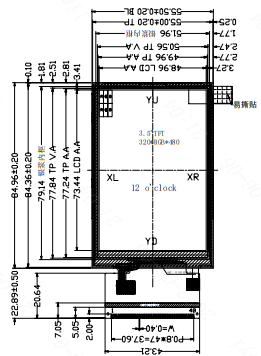

尺寸参数
三、移植过程
我们的目标是将例程移植至立创·CW32F030C8T6开发板上。按照以下步骤，即可完成移植。
- 将源码导入工程；
- 根据编译报错处进行粗改；
- 修改引脚配置；
- 修改时序配置；
- 移植验证。
3.1 查看资料

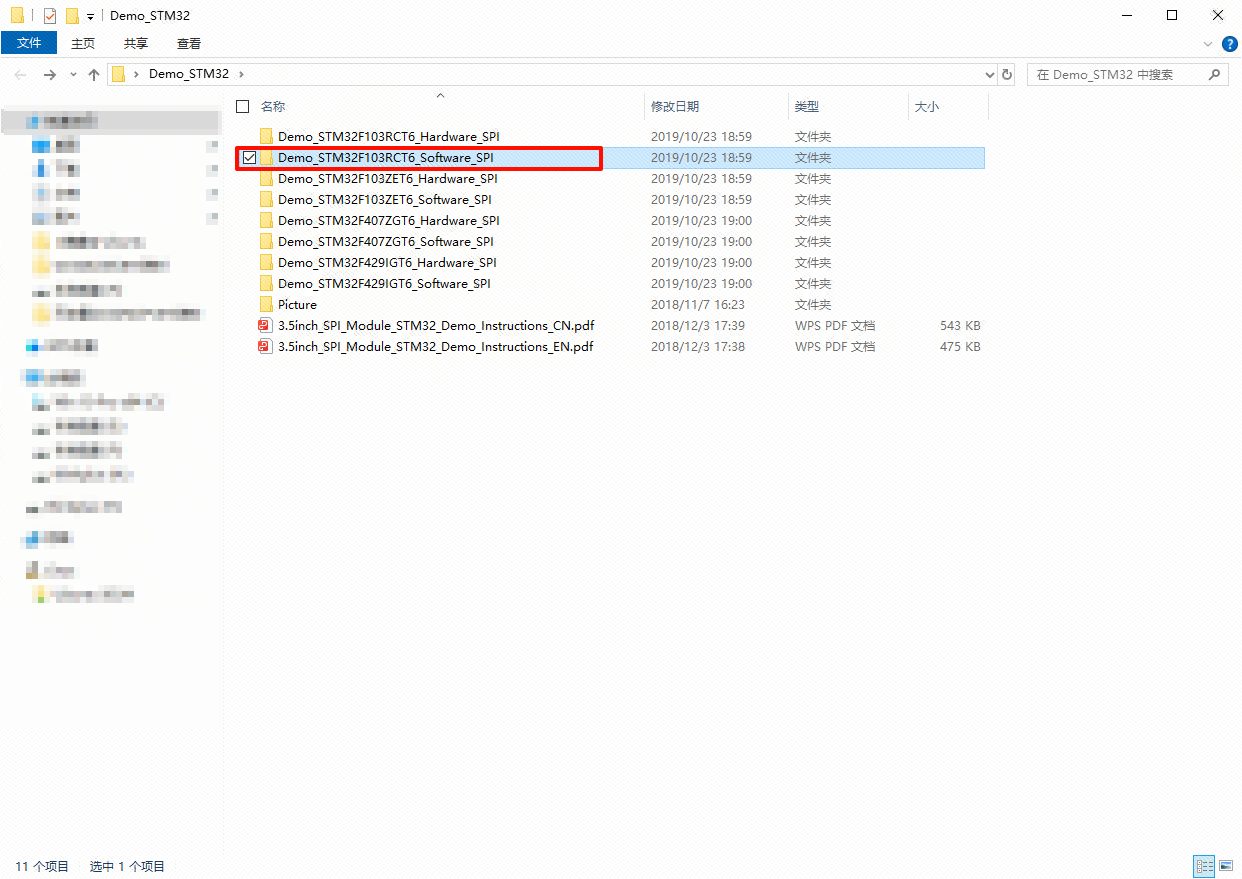

打开厂家资料例程（例程下载见例程下载）。具体路径见下图。
3.2 移植至工程

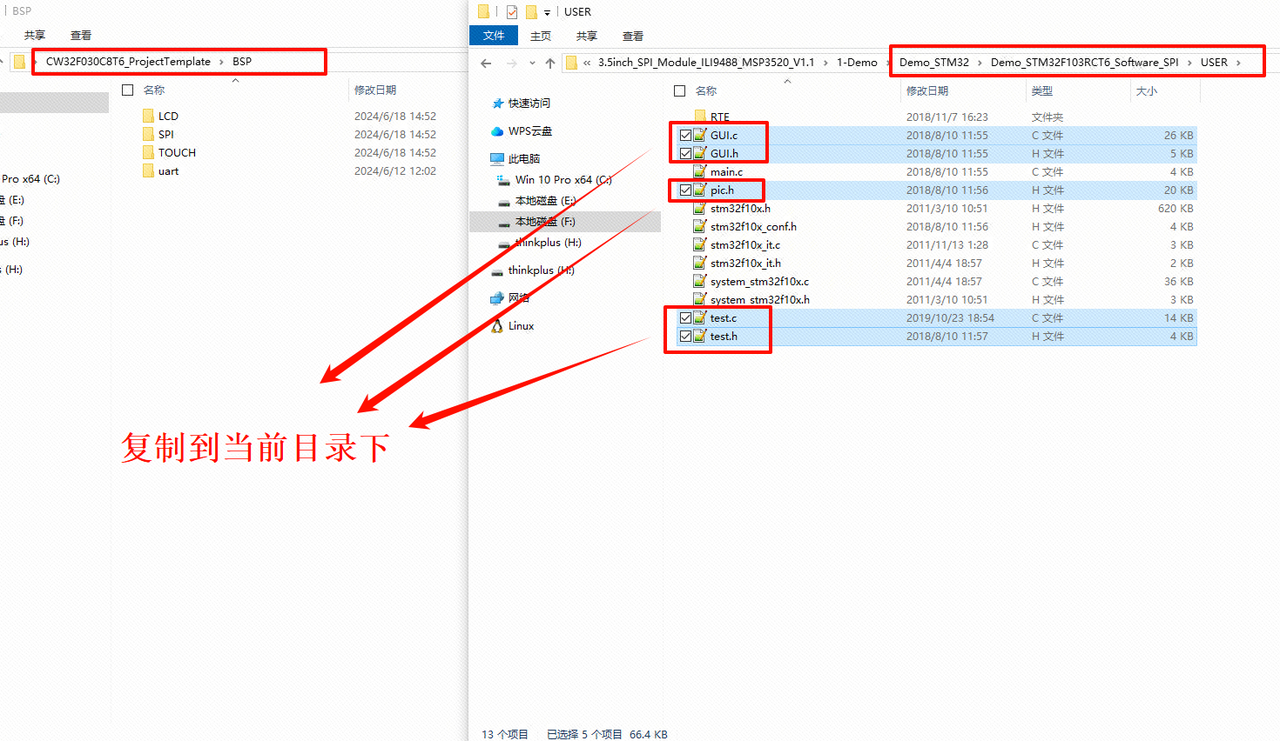

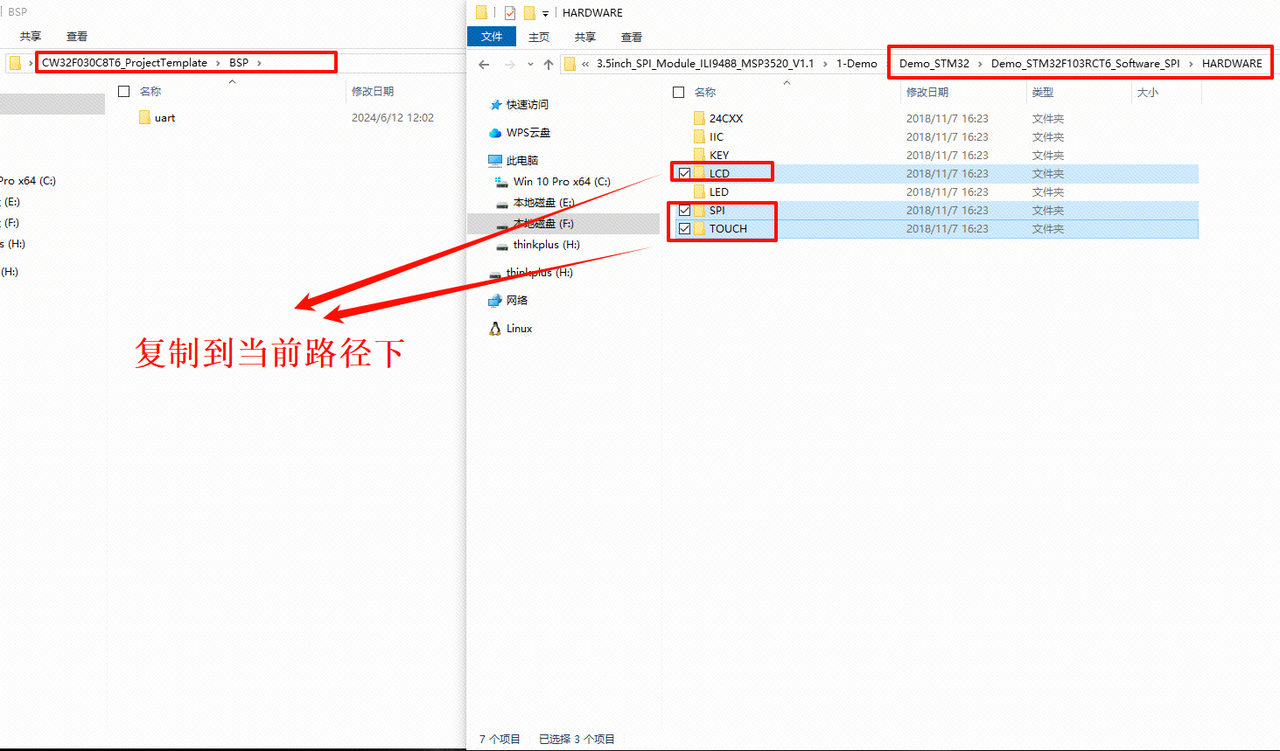

将厂家资料路径下的关于LCD底层的代码，复制到自己的工程中。一共有两次复制。并且自己的工程至少需要有微秒级延时函数。（工程可以参考入门手册工程模板）
复制文件夹1
复制文件夹2

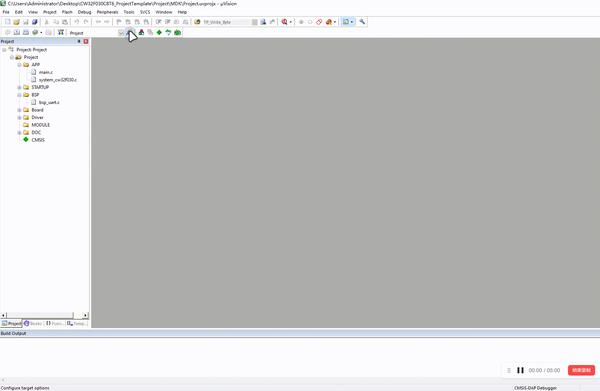

打开自己的工程，将我们刚刚复制过来的文件导入.c和.h文件。

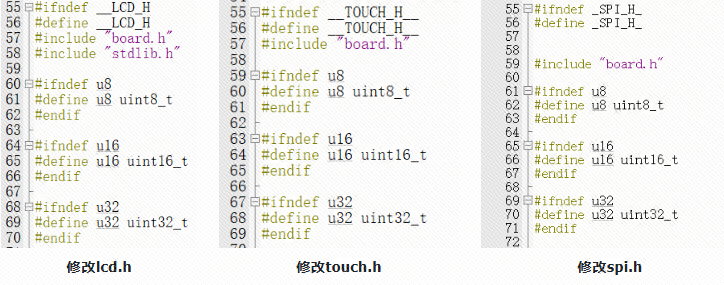

分别在lcd.h、touch.h 和 spi.h文件中定义三个宏，u32、u16与u
#include "board.h"
#ifndef u8
#define u8 uint8_t
#endif
#ifndef u16
#define u16 uint16_t
#endif
#ifndef u32
#define u32 uint32_t
#endif

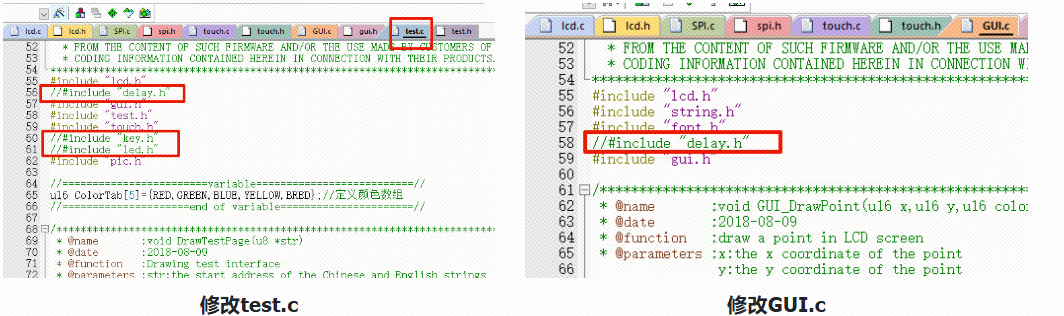

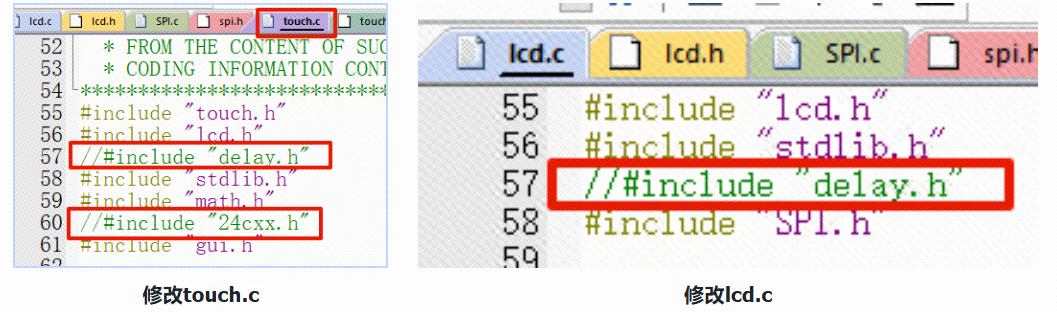

将test.c、lcd.c、touch.c和GUI.c文件中的头文件delay.h 注释掉
3.3 引脚选择
该屏幕需要设置14个接口，具体接口说明见厂家资料屏幕规格书。 当前厂家源码使用的是软件SPI接口，SPI时序部分厂家已经完成，我们只需要将硬件SPI引脚时序和延时配置好即可。所以对应接入的屏幕引脚请按照你的需要。这里选择的引脚见屏幕接线。
| 屏幕 | 开发板 |
|---|---|
| GND | GND |
| VCC | 3.3V |
| SCK | PA6 |
| SDI | PA7 |
| RST | PB1 |
| RS | PB0 |
| CS | PB10 |
| LED | PA5 |
| SDO | 不接 |
| T_CLK | PA4 |
| T_CS | PA3 |
| T_DIN | PA2 |
| T_DO | PA1 |
| T_IRQ | PA0 |
选择好引脚后，进入工程开始编写屏幕引脚初始化代码。
3.4. 端口修改

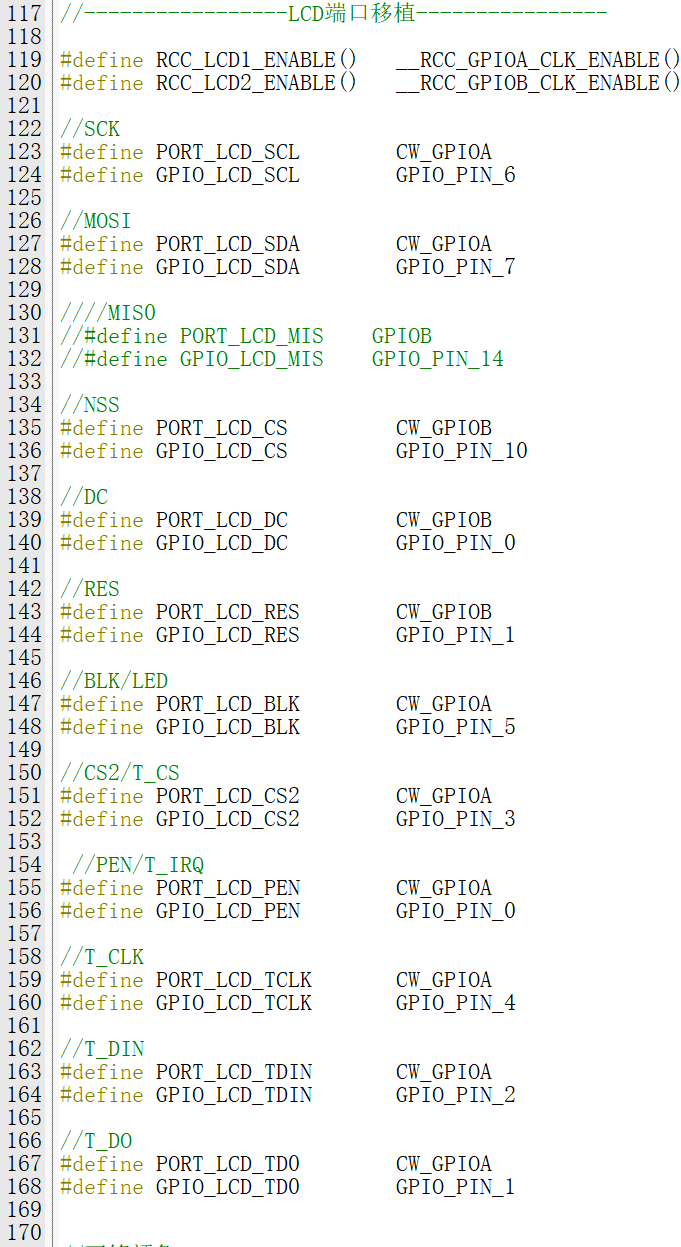

为了方便后续移植，我在lcd.h处宏定义了每一个引脚，后续根据需要进行修改即可。
//-----------------LCD端口移植----------------
#define RCC_LCD1_ENABLE() __RCC_GPIOA_CLK_ENABLE()
#define RCC_LCD2_ENABLE() __RCC_GPIOB_CLK_ENABLE()
//SCK
#define PORT_LCD_SCL CW_GPIOA
#define GPIO_LCD_SCL GPIO_PIN_6
//MOSI
#define PORT_LCD_SDA CW_GPIOA
#define GPIO_LCD_SDA GPIO_PIN_7
////MIS0
//#define PORT_LCD_MIS GPIOB
//#define GPIO_LCD_MIS GPIO_PIN_14
//NSS
#define PORT_LCD_CS CW_GPIOB
#define GPIO_LCD_CS GPIO_PIN_10
//DC
#define PORT_LCD_DC CW_GPIOB
#define GPIO_LCD_DC GPIO_PIN_0
//RES
#define PORT_LCD_RES CW_GPIOB
#define GPIO_LCD_RES GPIO_PIN_1
//BLK/LED
#define PORT_LCD_BLK CW_GPIOA
#define GPIO_LCD_BLK GPIO_PIN_5
//CS2/T_CS
#define PORT_LCD_CS2 CW_GPIOA
#define GPIO_LCD_CS2 GPIO_PIN_3
//PEN/T_IRQ
#define PORT_LCD_PEN CW_GPIOA
#define GPIO_LCD_PEN GPIO_PIN_0
//T_CLK
#define PORT_LCD_TCLK CW_GPIOA
#define GPIO_LCD_TCLK GPIO_PIN_4
//T_DIN
#define PORT_LCD_TDIN CW_GPIOA
#define GPIO_LCD_TDIN GPIO_PIN_2
//T_DO
#define PORT_LCD_TD0 CW_GPIOA
#define GPIO_LCD_TD0 GPIO_PIN_1
软件SPI引脚宏
将lcd.c源代码中的 void LCD_GPIOInit(void) 修改为如下代码。
代码中已经做了引脚SPI的适配，如果没有修改相关引脚，则将宏定义USE_HARDWARE_SPI 宏 为1即可。
void LCD_GPIOInit(void)
{
GPIO_InitTypeDef GPIO_InitStruct; // GPIO初始化结构体
RCC_LCD1_ENABLE(); // 使能GPIO时钟
RCC_LCD2_ENABLE(); // 使能GPIO时钟
GPIO_InitStruct.Pins = GPIO_LCD_SCL| // GPIO引脚
GPIO_LCD_SDA|
GPIO_LCD_BLK;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
GPIO_InitStruct.Speed = GPIO_SPEED_HIGH; // 输出速度高
GPIO_Init(PORT_LCD_SCL, &GPIO_InitStruct); // 初始化
GPIO_InitStruct.Pins = GPIO_LCD_DC|
GPIO_LCD_RES|
GPIO_LCD_CS;
GPIO_Init(PORT_LCD_CS, &GPIO_InitStruct); // 初始化

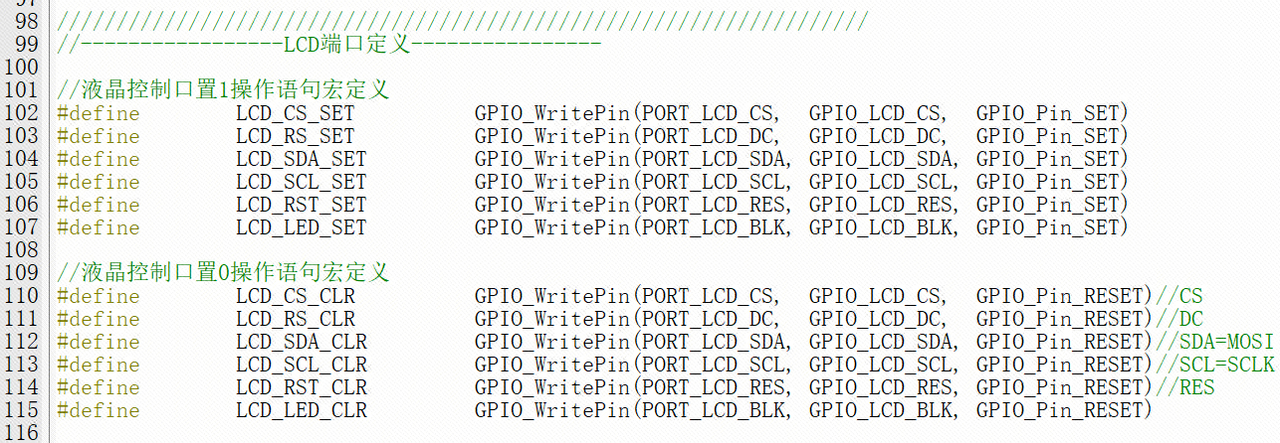

}将lcd.h中的LCD端口定义宏，修改为：
////////////////////////////////////////////////////////////////////
//-----------------LCD端口定义----------------
//液晶控制口置1操作语句宏定义
#define LCD_CS_SET GPIO_WritePin(PORT_LCD_CS, GPIO_LCD_CS, GPIO_Pin_SET)
#define LCD_RS_SET GPIO_WritePin(PORT_LCD_DC, GPIO_LCD_DC, GPIO_Pin_SET)
#define LCD_SDA_SET GPIO_WritePin(PORT_LCD_SDA, GPIO_LCD_SDA, GPIO_Pin_SET)
#define LCD_SCL_SET GPIO_WritePin(PORT_LCD_SCL, GPIO_LCD_SCL, GPIO_Pin_SET)
#define LCD_RST_SET GPIO_WritePin(PORT_LCD_RES, GPIO_LCD_RES, GPIO_Pin_SET)
#define LCD_LED_SET GPIO_WritePin(PORT_LCD_BLK, GPIO_LCD_BLK, GPIO_Pin_SET)
//液晶控制口置0操作语句宏定义
#define LCD_CS_CLR GPIO_WritePin(PORT_LCD_CS, GPIO_LCD_CS, GPIO_Pin_RESET)//CS
#define LCD_RS_CLR GPIO_WritePin(PORT_LCD_DC, GPIO_LCD_DC, GPIO_Pin_RESET)//DC
#define LCD_SDA_CLR GPIO_WritePin(PORT_LCD_SDA, GPIO_LCD_SDA, GPIO_Pin_RESET)//SDA=MOSI
#define LCD_SCL_CLR GPIO_WritePin(PORT_LCD_SCL, GPIO_LCD_SCL, GPIO_Pin_RESET)//SCL=SCLK
#define LCD_RST_CLR GPIO_WritePin(PORT_LCD_RES, GPIO_LCD_RES, GPIO_Pin_RESET)//RES
#define LCD_LED_CLR GPIO_WritePin(PORT_LCD_BLK, GPIO_LCD_BLK, GPIO_Pin_RESET)
3.5. 驱动修改

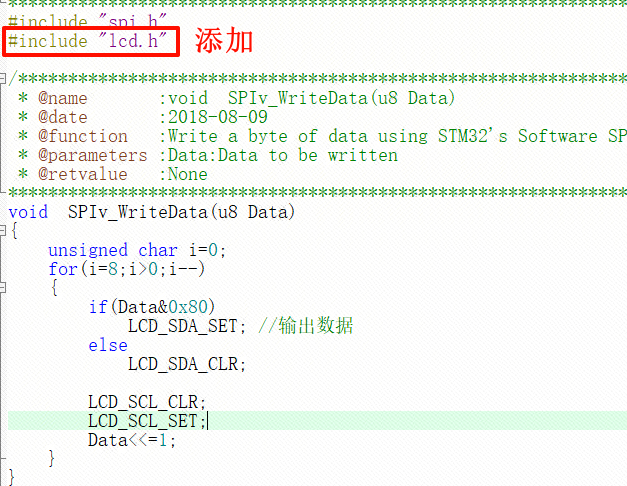

在 SPI.c 文件中，找到void SPIv_WriteData(unsigned char Data) 函数，将其修改如下。
void SPIv_WriteData(u8 Data)
{
unsigned char i=0;
for(i=8;i>0;i--)
{
if(Data&0x80)
LCD_SDA_SET; //输出数据
else
LCD_SDA_CLR;
LCD_SCL_CLR;
LCD_SCL_SET;
Data<<=1;
}
}

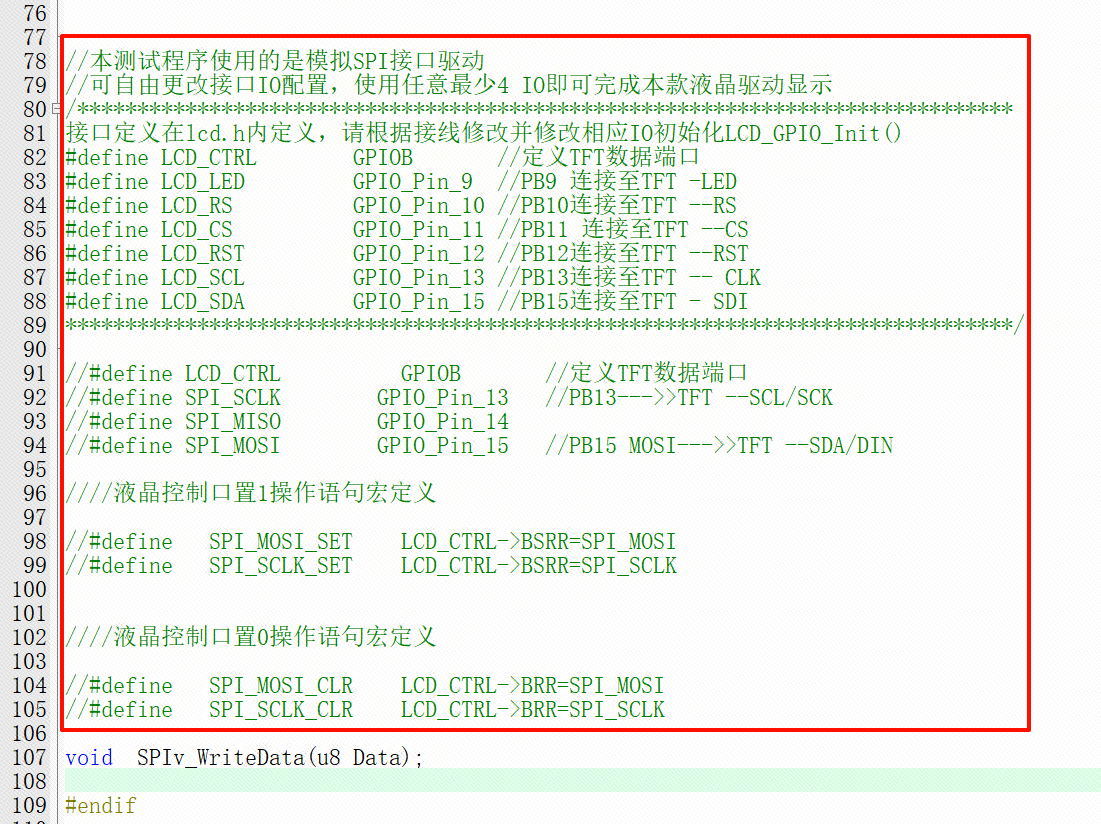

在spi.h中，厂家定义了关于SPI接口的宏，这里我们将其注释，使用我们自己的方式。
打开touch.c 文件 修改以下内容：
- 修改 u8 TP_Init(void); 函数
u8 TP_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/* PEN */
GPIO_InitStructure.Pins = GPIO_LCD_PEN;
GPIO_InitStructure.Mode = GPIO_MODE_INPUT_PULLUP; // 上拉输入
GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;
GPIO_Init(PORT_LCD_PEN, &GPIO_InitStructure);
/* DOUT*/
GPIO_InitStructure.Pins = GPIO_LCD_TD0;
GPIO_InitStructure.Mode = GPIO_MODE_INPUT_PULLUP; // 上拉输入
GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;
GPIO_Init(PORT_LCD_TD0, &GPIO_InitStructure);
/* TDIN*/
GPIO_InitStructure.Pins = GPIO_LCD_TDIN;
GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出模式
GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;
GPIO_Init(PORT_LCD_TDIN, &GPIO_InitStructure);
/* TCLK*/
GPIO_InitStructure.Pins = GPIO_LCD_TCLK;
GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出模式
GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;
GPIO_Init(PORT_LCD_TCLK, &GPIO_InitStructure);
/* TCS*/
GPIO_InitStructure.Pins = GPIO_LCD_CS2;
GPIO_InitStructure.Mode = GPIO_MODE_OUTPUT_PP;//推挽输出模式
GPIO_InitStructure.Speed = GPIO_SPEED_HIGH;
GPIO_Init(PORT_LCD_CS2, &GPIO_InitStructure);
TP_Read_XY(&tp_dev.x,&tp_dev.y);//第一次读取初始化
return 1;

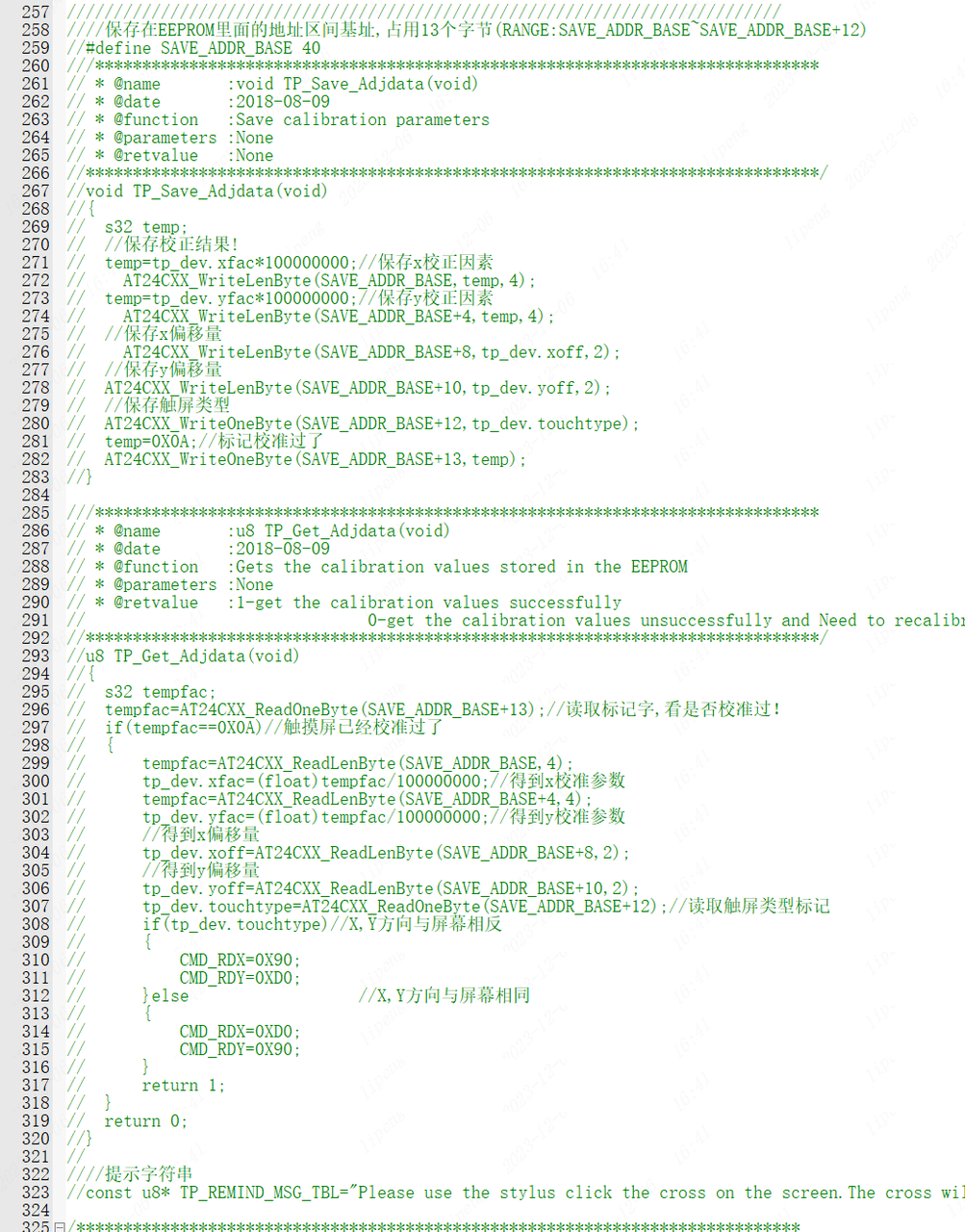

}- 注释掉 void TP_Save_Adjdata(void); 和 u8 TP_Get_Adjdata(void); 函数.

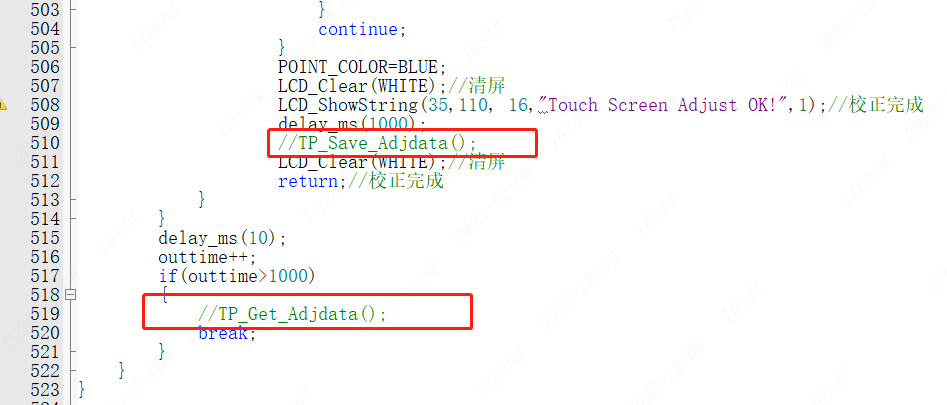

3.找到 void TP_Adjust(void); 函数将函数里面的 TP_Save_Adjdata(); 和 TP_Get_Adjdata(); 注释掉。

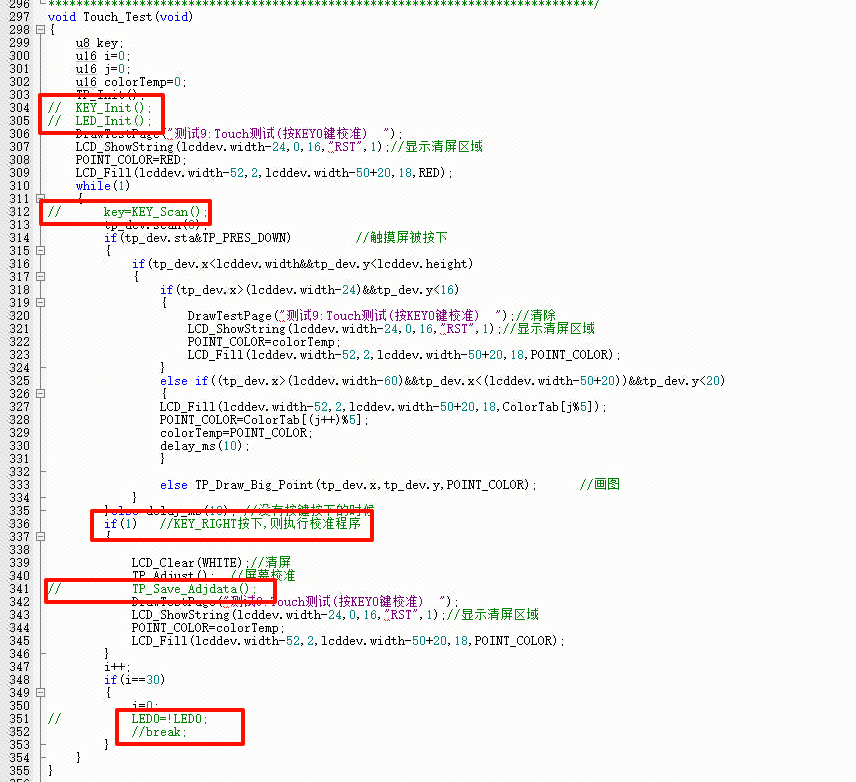

我们打开 test.c 文件进行一些修改：找到 void Touch_Test(void); 函数，将里面的一些语句注释掉，并且将282行括号内的 key==1 改为 1。

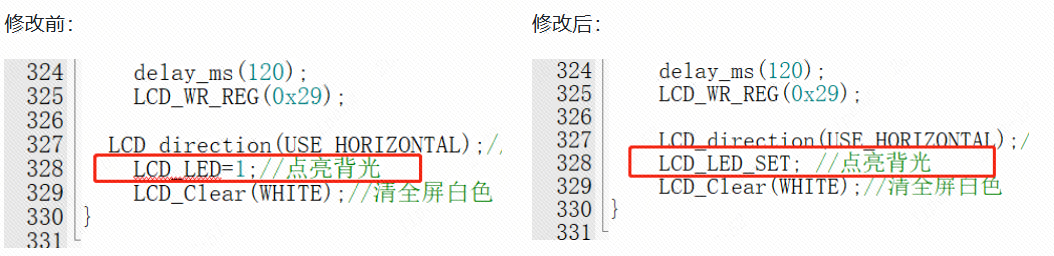

4.开 lcd.c 文件 找到 void LCD_Init(void); 函数将里面的LCD_LED=1;替换成 LCD_LED_SET;

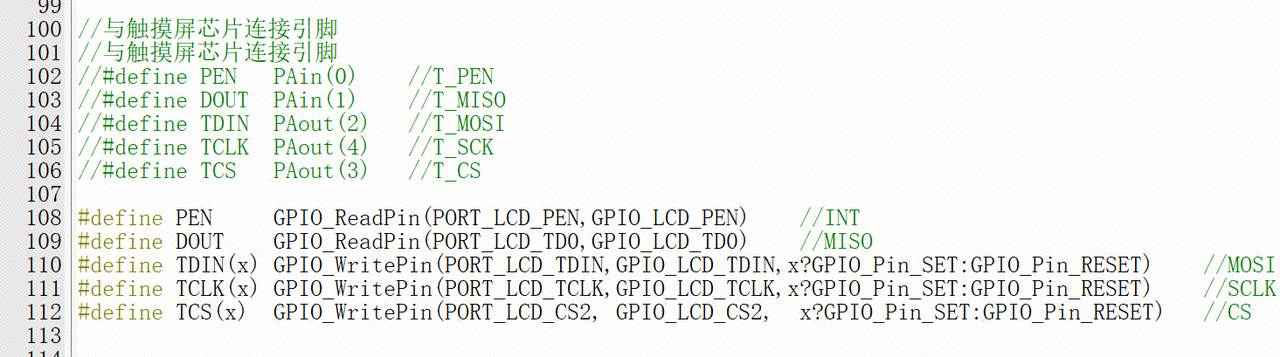

打开 touch.h 文件 将里面一部分代码改为下面的部分：
#define PEN GPIO_ReadPin(PORT_LCD_PEN,GPIO_LCD_PEN) //INT
#define DOUT GPIO_ReadPin(PORT_LCD_TD0,GPIO_LCD_TD0) //MISO
#define TDIN(x) GPIO_WritePin(PORT_LCD_TDIN,GPIO_LCD_TDIN,x?GPIO_Pin_SET:GPIO_Pin_RESET) //MOSI
#define TCLK(x) GPIO_WritePin(PORT_LCD_TCLK,GPIO_LCD_TCLK,x?GPIO_Pin_SET:GPIO_Pin_RESET) //SCLK
#define TCS(x) GPIO_WritePin(PORT_LCD_CS2, GPIO_LCD_CS2, x?GPIO_Pin_SET:GPIO_Pin_RESET) //CS

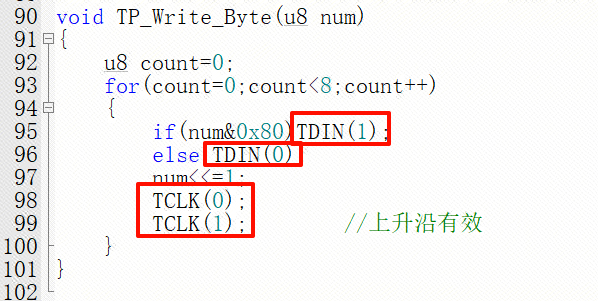

然后我们打开 touch.c 文件 将文件中的下列形式的语句换成后面的语句：
TCLK = 1; -----换成-------> TCLK(1);
TCLK = 0; -----换成-------> TCLK(0);
TDIN = 1; -----换成-------> TDIN(1);
TDIN = 0; -----换成-------> TDIN(0);
TCS = 1; -----换成-------> TCS(1);
TCS = 0; -----换成-------> TCS(0);例如:
到这里就移植完成了，请移步到4节进行移植验证。
四、移植验证
在main.c中输入代码如下
/*
* Change Logs:
* Date Author Notes
* 2024-06-18 LCKFB-LP first version
*/
#include "board.h"
#include "stdio.h"
#include "bsp_uart.h"
#include "Lcd.h"
#include "gui.h"
#include "test.h"
#include "spi.h"
#include "touch.h"
int32_t main(void)
{
board_init(); // 开发板初始化
uart1_init(115200); // 串口1波特率115200
LCD_Init(); //液晶屏初始化
while(1)
{
main_test(); //测试主界面
Test_Color(); //简单刷屏填充测试
Test_FillRec(); //GUI矩形绘图测试
Test_Circle(); //GUI画圆测试
Test_Triangle(); //GUI三角形绘图测试
English_Font_test(); //英文字体示例测试
Chinese_Font_test(); //中文字体示例测试
Pic_test(); //图片显示示例测试
Rotate_Test(); //旋转显示测试
//如果不带触摸，或者不需要触摸功能，请注释掉下面触摸屏测试项
Touch_Test(); //触摸屏手写测试
}
}上电效果：
模块移植成功案例（软件SPI）：
链接：https://pan.baidu.com/s/1fVFssmnIdNbN4F0ZdxpwlQ?pwd=LCKF 提取码：LCKF
