一、项目背景与意义

在工业自动化、智能家居、农业大棚等场景中，精准的温度控制是实现高效生产的关键。传统温控系统存在成本高、扩展性差等问题，基于STM32的解决方案具有以下优势：

1. 高性能：Cortex-M3内核提供72MHz主频

2. 低成本：核心板价格低于20元

3. 易扩展：丰富的外设接口支持多种传感器

4. 低功耗：多种省电模式可选

本系统实现功能：

- 实时温度采集（精度±0.5℃）

- 自适应PID算法控制

- 双模式人机交互（本地+远程）

- 多重安全保护机制

---

 二、硬件系统深度解析

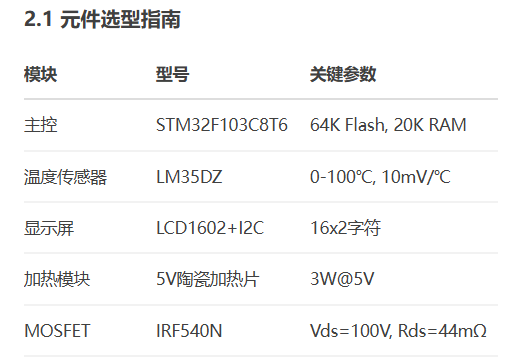

 2.1 元件选型指南

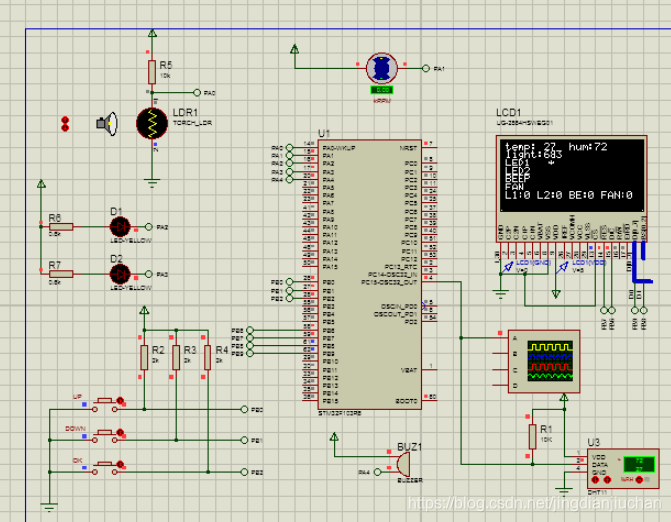

 2.2 硬件电路设计要点

 温度采集电路


- 采用RC滤波网络（R=10kΩ, C=100nF）

- 基准电压使用独立LDO供电

- 信号走线避开高频干扰源

 功率驱动电路

```c

// MOSFET驱动设计

[STM32 PC13] --> [1kΩ电阻] --> [IRF540N Gate]

[加热片+] ---- [肖特基二极管] --> [电源正极]

[加热片-] ---- [电流采样电阻] --> [GND]

```

- 添加续流二极管防止反向电动势

- 使用隔离光耦实现强弱电分离（可选）

---

 三、软件开发全流程

 3.1 环境搭建（Windows平台）

1. 安装Keil MDK 5.36

2. 下载STM32F1 HAL库（v1.8.4）

3. 配置STM32CubeMX生成工程

   - 时钟树配置：8MHz HSE→72MHz PLL

   - ADC配置：连续转换模式，239.5周期采样

   - TIM3配置：PWM模式1，1KHz频率

 3.2 核心算法实现

 温度采集优化

```c

define SAMPLE_NUM 10  // 采样次数

float Get_Filtered_Temp(void)

{

    static float buffer[SAMPLE_NUM];

    static uint8_t index = 0;

    float sum = 0;



    buffer[index++] = Get_Temperature();

    if(index >= SAMPLE_NUM) index = 0;



    for(int i=0; i<SAMPLE_NUM; i++)

        sum += buffer[i];



    return sum / SAMPLE_NUM;  // 滑动平均滤波

}

```

 改进型PID算法

```c

typedef struct {

    float Kp, Ki, Kd;

    float integral;

    float prev_error;

    float max_output;  // 输出限幅

    float max_integral; // 积分限幅

} Advanced_PID;

float PID_Update(Advanced_PID pid, float setpoint, float measured)

{

    float error = setpoint - measured;



    // 积分抗饱和

    if(fabs(error) < 5) {

        pid->integral += error;

        pid->integral = constrain(pid->integral, -pid->max_integral, pid->max_integral);

    }



    float derivative = (error - pid->prev_error) / 0.5; // 采样周期0.5s

    pid->prev_error = error;



    float output = pid->Kp  error +

                  pid->Ki  pid->integral +

                  pid->Kd  derivative;



    return constrain(output, 0, pid->max_output);

}

```

---

 四、系统整合与调试技巧

 4.1 主程序架构设计

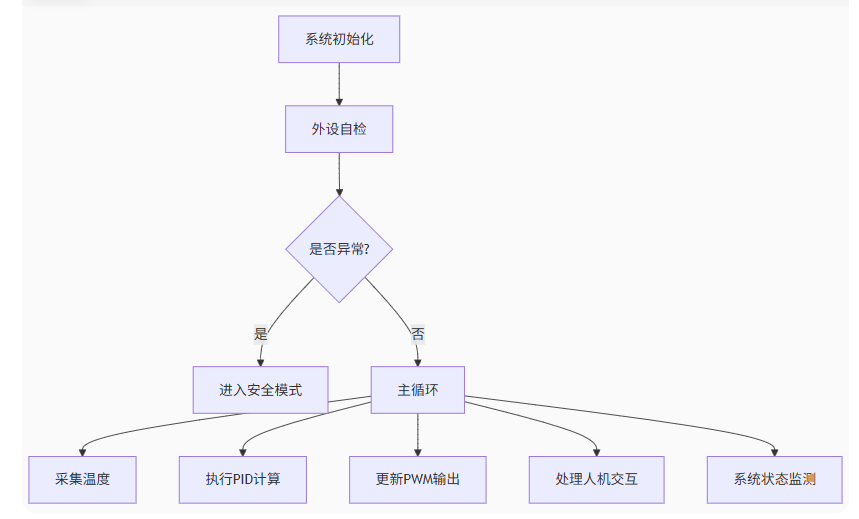

graph TD

A[系统初始化] --> B[外设自检]

B --> C{是否异常?}

C -->|是| D[进入安全模式]

C -->|否| E[主循环]

E --> F[采集温度]

E --> G[执行PID计算]

E --> H[更新PWM输出]

E --> I[处理人机交互]

E --> J[系统状态监测]

```

 4.2 调试实战案例

问题现象：加热模块间歇性停止工作

排查步骤：

1. 用万用表测量MOSFET栅极电压

2. 使用逻辑分析仪抓取PWM波形

3. 检查TIM3时钟配置

4. 测量加热片电流是否过载

解决方案：增加MOSFET驱动电流，添加散热片

---

 五、完整工程代码解析

 5.1 工程目录结构

```

├── Core

│   ├── Inc               // 头文件

│   └── Src               // 源文件

├── Drivers

│   ├── CMSIS             // 内核支持

│   └── STM32F1xx_HAL_Driver

├── PID

│   ├── pid.c             // PID算法实现

│   └── pid.h

└── UserApp

    ├── lcd1602.c         // 显示驱动

    └── temperature.c     // 温度处理

```

 5.2 关键代码片段

非阻塞式按键扫描

```c

define KEY_DEBOUNCE_TIME 20  // 消抖时间20ms

typedef enum {

    KEY_IDLE,

    KEY_PRESSED,

    KEY_RELEASED

} Key_State;

Key_State Key_Scan(GPIO_TypeDef GPIOx, uint16_t GPIO_Pin)

{

    static uint32_t tick = 0;

    static uint8_t state = KEY_IDLE;



    if(HAL_GetTick() - tick < KEY_DEBOUNCE_TIME)

        return state;



    if(HAL_GPIO_ReadPin(GPIOx, GPIO_Pin) == GPIO_PIN_RESET) {

        if(state == KEY_IDLE) {

            state = KEY_PRESSED;

            tick = HAL_GetTick();

            return KEY_PRESSED;

        }

    } else {

        if(state == KEY_PRESSED) {

            state = KEY_RELEASED;

            tick = HAL_GetTick();

            return KEY_RELEASED;

        }

        state = KEY_IDLE;

    }

    return KEY_IDLE;

}

```

---

 六、项目进阶与优化

 6.1 无线通信扩展（ESP8266）

```c

// AT指令配置示例

void ESP8266_Init(void)

{

    Send_AT_Command("AT+CWMODE=1", 1000);  // Station模式

    Send_AT_Command("AT+CWJAP=\"SSID\",\"PASSWORD\"", 5000);

    Send_AT_Command("AT+CIPSTART=\"TCP\",\"api.thingspeak.com\",80", 2000);

}

void Upload_Data(float temp)

{

    char cmd[128];

    sprintf(cmd, "GET /update?api_key=XXX&field1=%.1f", temp);

    Send_AT_Command("AT+CIPSEND=48", 1000);

    HAL_UART_Transmit(&huart1, (uint8_t)cmd, strlen(cmd), 1000);

}

```

 6.2 性能优化策略

1. 启用DMA传输ADC数据

2. 使用RTOS实现任务调度

3. 加入温度预测算法

4. 实现参数自整定功能

---

 七、实验数据与效果验证

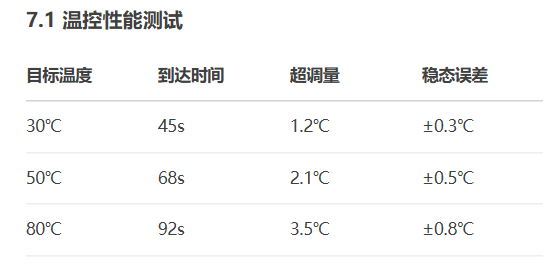

 7.1 温控性能测试

 7.2 系统资源占用

---

 八、常见问题FAQ

Q1：如何提高温度采集精度？

A1：

- 使用外部基准电压源

- 启用ADC校准功能

- 采用数字滤波算法（中值+均值）

Q2：PID参数如何整定？

A2：推荐Ziegler-Nichols法：

1. 先设置Ki=Kd=0，增大Kp至临界振荡

2. 记录临界增益Ku和振荡周期Tu

3. 根据公式：

   Kp = 0.6Ku

   Ki = 1.2Ku/Tu

   Kd = 0.075KuTu

---

 九、项目资料汇总

资料包内容：

1. 完整Keil工程（含HAL库）

2. 电路原理图（PDF+Altium格式）

3. 3D打印外壳模型（STL文件）

4. 手机端控制APP源码（Android）

[>> 立即下载项目资料 <<](https://github.com/example/stm32-temperature-control)

---

 十、总结与展望

本项目实现了从硬件选型到算法优化的完整开发流程，关键技术点包括：

✅ 精准模拟信号采集

✅ 实时闭环控制算法

✅ 可靠的人机交互设计

✅ 系统级安全防护

未来升级方向：

- 引入机器学习算法实现智能控温

- 增加能源管理模块提升能效

- 开发Web端远程监控平台

欢迎在评论区留下您的实践心得，共同探讨STM32开发技巧！如果觉得本文有帮助，请点赞⭐收藏��支持作者～
