STM32 经常 HARDFAULT？5 秒钟教你定位出错代码！

在 STM32 开发中，HardFault 是很多人绕不开的“黑洞”。程序突然跑飞，串口一片寂静，JTAG 也连不上，只剩下 HardFault_Handler 闪烁着“灵魂质问”：

“到底是哪一行代码出错了？”

如果你也经历过盯着一堆寄存器发呆、靠猜测来调 Bug 的痛苦，那今天这篇文章你一定不能错过——我们不仅讲清楚 HardFault 到底怎么排查，还要介绍一款调试神器：SPTRACE 仿真器，让你像看回放一样还原出错现场！

---

🚨 什么是 HardFault，为什么它难查？

以下这些场景你可能并不陌生：

• 解引用了空指针
• 栈空间不够
• 访问了非法地址
• 外设没初始化就访问
• 错误跳转到未知中断向量

这些操作，STM32 可不会“悄悄原谅你”，而是直接干脆利落地触发 HardFault 异常。

更糟的是，传统调试手段——比如断点、串口打印、内存分析——在面对随机性强、不可复现的异常时，往往是杯水车薪。

---

🧯 常规方法：HardFault_Handler + 堆栈分析

很多开发者会在 HardFault_Handler 里加上汇编钩子，解析 PSP/MSP、LR、PC 的值，甚至有人写了自动化工具脚本来还原堆栈。

但这些方法存在天然短板：

• 📉 分析复杂：需要手动查看寄存器、反汇编指令
• 📉 容易错位：优化后代码地址无法精准对应源码
• 📉 栈信息不可靠：栈已溢出，数据本身可能就坏了
• 📉 回溯路径缺失：你知道哪儿出错，但不知道怎么走到那里的

于是问题来了——有没有一种方法，可以像“程序录像机”一样，清楚记录程序是怎么一步步走向 HardFault 的？

---

🛠️ 真正的解决方案：ARM TRACE + SPTRACE 仿真器

📦 什么是 ARM TRACE？

ARM Cortex-M（比如 STM32F4/F7/H7）内核内置了强大的调试单元 —— ETM（指令跟踪） 和 ITM（数据打印），它们可以把 CPU 执行的路径实时导出，供外部仿真器分析。

Trace 能做什么？

• ✅ 记录 CPU 执行的每一条指令
• ✅ 实时回放函数调用路径
• ✅ 精确标出代码跑飞或跳转异常的位置
• ✅ 配合源码高亮，还原出错现场

🚀 SPTRACE：为国产开发者量身打造的调试神器

SPTRACE 是我们团队自研的 ARM TRACE 仿真器，深度支持 STM32 系列芯片，专为解决国产嵌入式开发调试痛点而生：

• 🧠 实时 Trace 跟踪，支持 ETM/ITM（STM32F4/F7/H7 全覆盖）
• 🖥️ 图形化源码定位，异常前后执行过程一目了然
• 📈 支持代码覆盖率分析，配合测试更方便
• 👁️ 支持变量跟踪和函数调用图
• 🧩 支持国产 IDE 和自研平台
• 🇨🇳 全中文界面，支持 Win11，使用零门槛

---

🎬 实战演示：6 秒重现 HARDFAULT 现场

我们拿 STM32F2x 项目做个真实案例，一步步复现异常并定位出错行：

🧪 步骤 1：构造一个触发 HardFault 的项目

拉取示例项目：

git clone https://gitee.com/stdplus_wangkai/sptrace_case.git

main.c

int main(void)
{
    system_init();
    case_01();
}

case01.c

static void trigger_stack_overflow(void)
{
    uint8_t big_array[1024 * 1024];
    big_array[0] = 0xaa; // Boom!
}
void case_01(void)
{
    uint32_t index = 0;
    uint8_t bit = 0;
    while (1)
    {
        HAL_GPIO_TogglePin(GPIOA, 1 << bit);
        bit = (bit + 1) % 8;

        if(index++ > 300)
            trigger_stack_overflow(); // 6 秒后触发 HardFault

        HAL_Delay(20);
    }
}

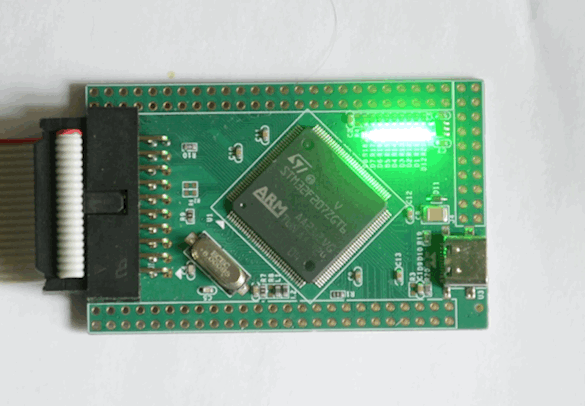

看一下实际的执行效果，在程序运行6秒后，会进入异常

🔌 步骤 2：连接 SPTRACE，打开 SPAnalyzer 软件

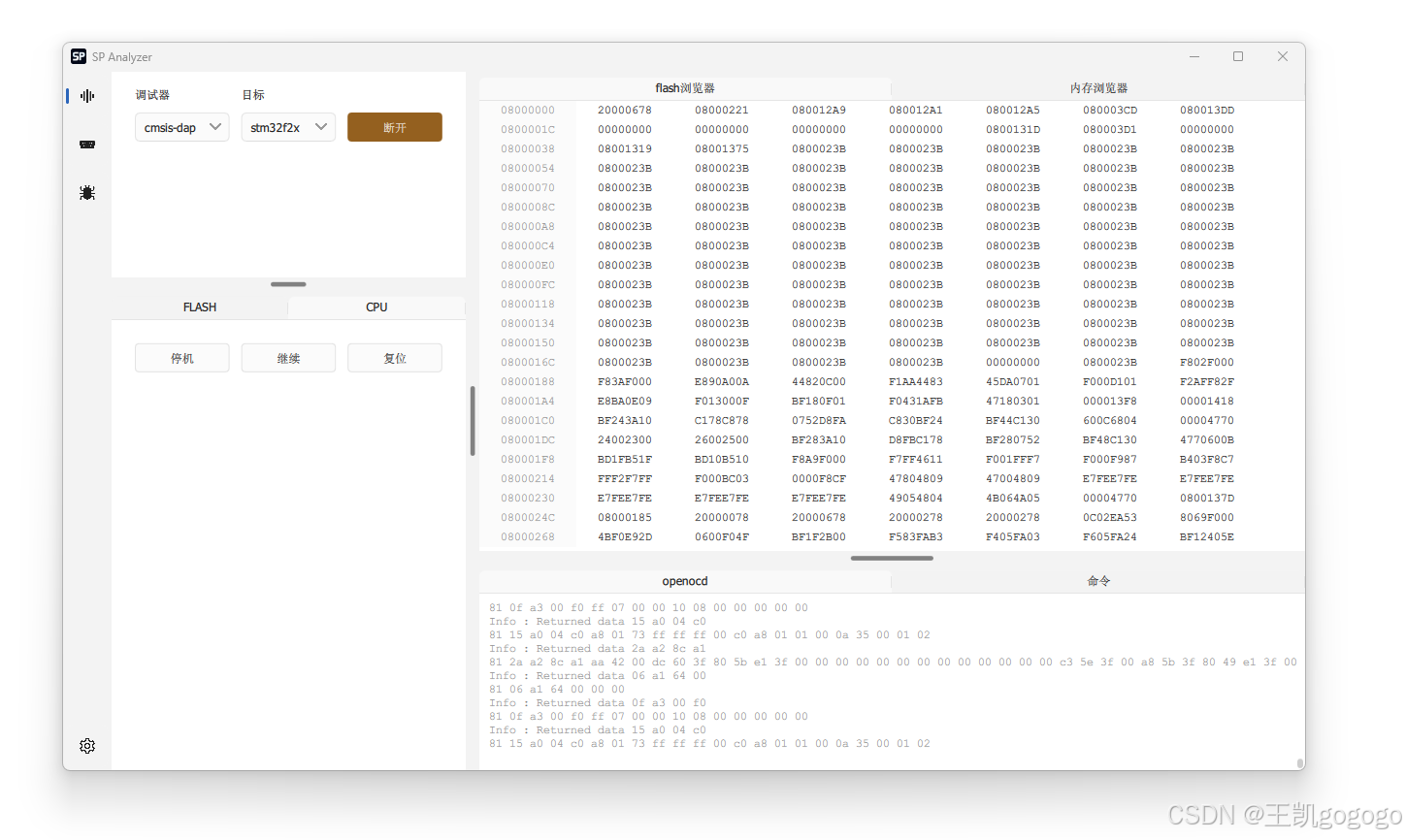

连接后软件自动识别芯片型号、Flash 信息：

🧭 步骤 3：配置 ETM Trace，准备抓取指令流

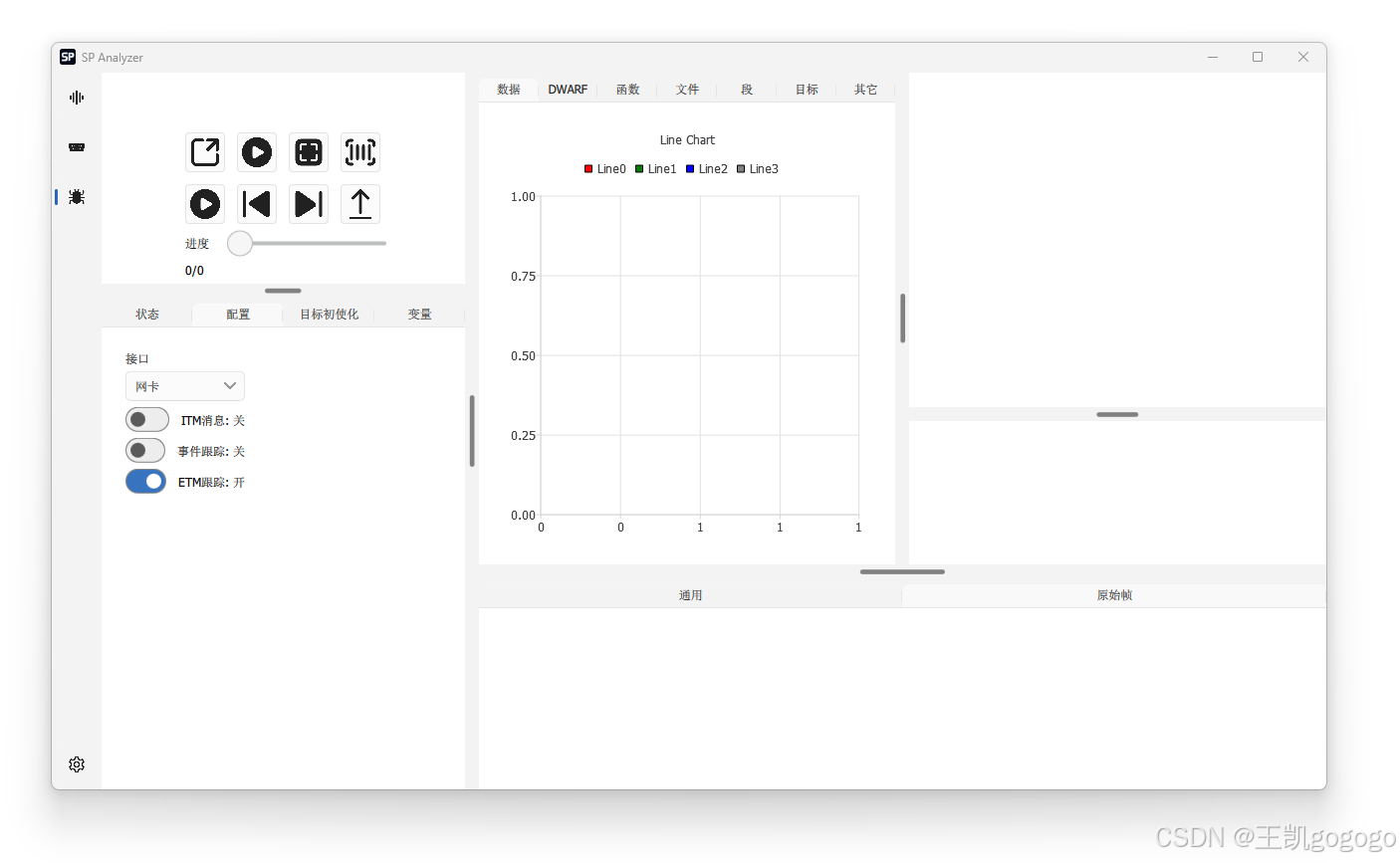

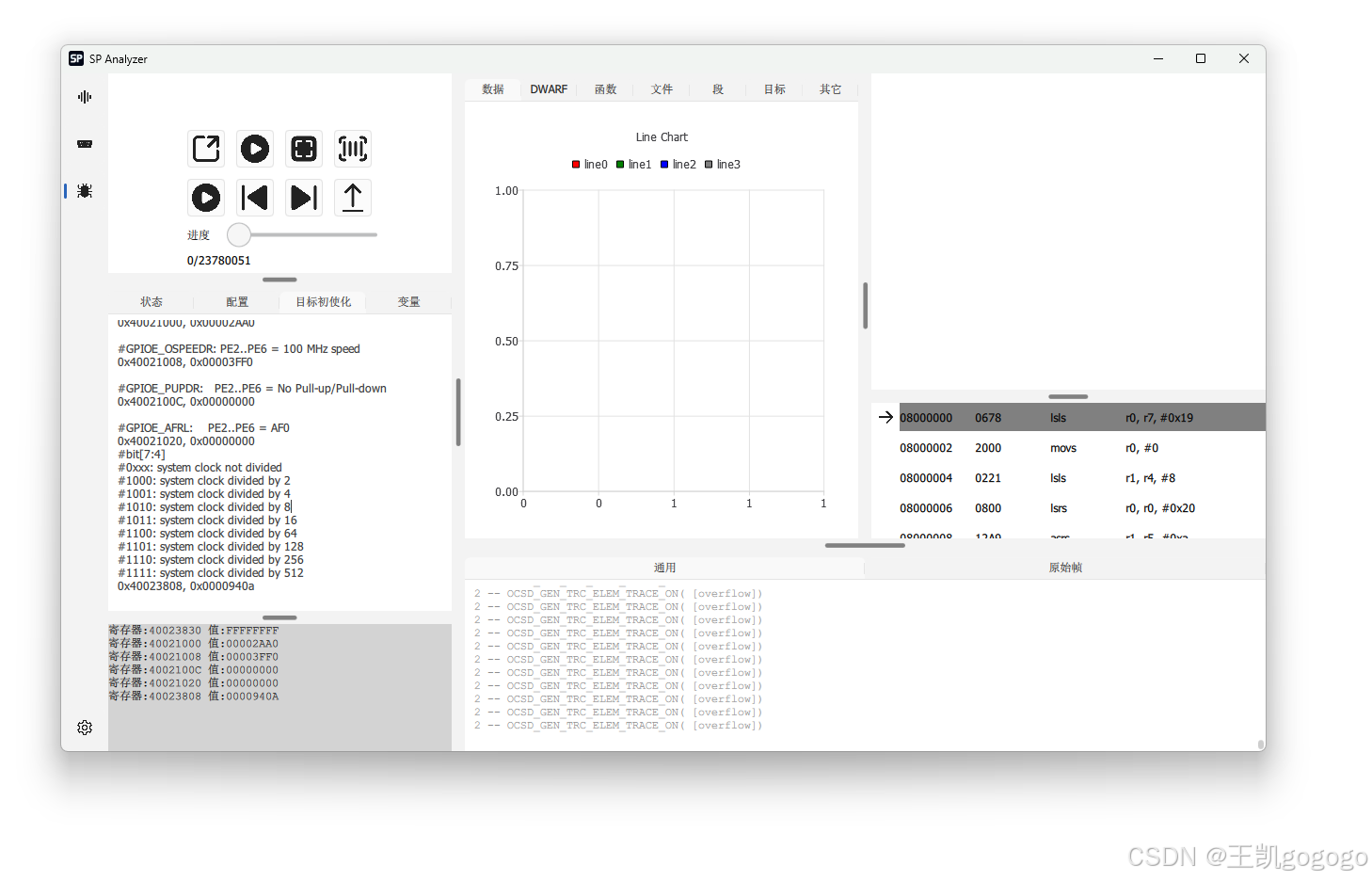

设置接口、时钟频率、Trace 类型：

⏺️ 步骤 4：开始追踪，触发异常！

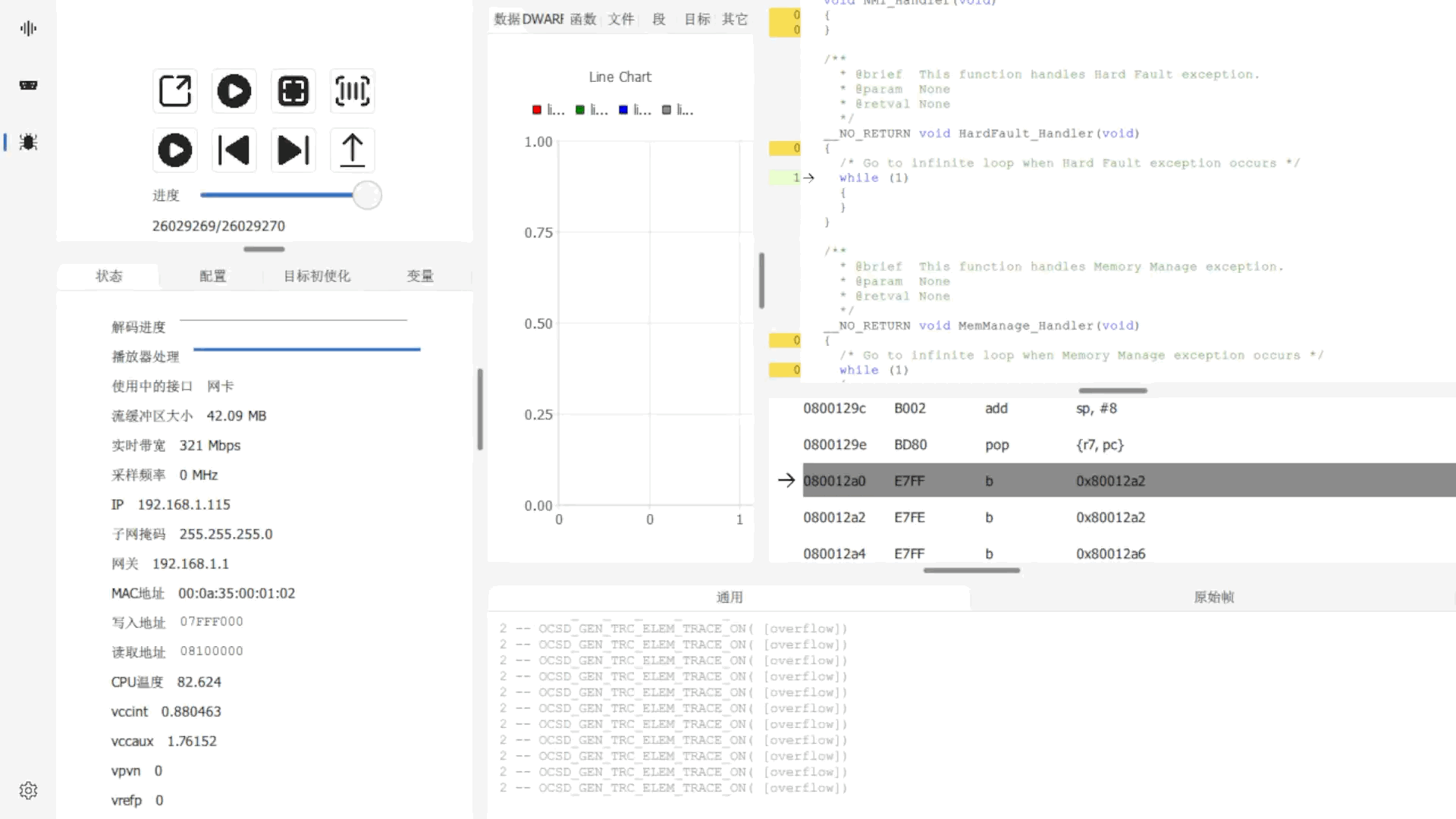

重启 MCU，点击 Trace 记录，6 秒后程序触发 HardFault：

此时，SPAnalyzer 已捕获整个执行过程，我们可以直接在源码中看到异常发生的位置，并向前单步回溯！

🔍 最关键的一步：定位出错行！

打开源码窗口，我们看到程序准确走过：

case_01()
→ trigger_stack_overflow()
→ HardFault_Handler()

是不是比对寄存器、查手册轻松一百倍？🤯

👨‍💻 SPTRACE 适合谁？

在用 FreeRTOS/RT-Thread，调任务切换 Bug？

做底层驱动，经常跑飞又抓不到原因？

产品准备交付，遇到偶发异常却没法复现？

想做代码覆盖率测试，配合 ISO26262 或 IEC 认证？

👉 那你一定要试试 SPTRACE，别让调试成为项目延期的元凶！

📌 总结：调试就像侦探，要有显微镜！

HardFault 不可怕，最怕的是你不知道它为什么发生。SPTRACE 就像给你的 MCU 加了一台“黑匣子录像机”，还原真相，不再靠猜！

不再一行行 printf，不再苦等崩溃复现，
让调试像看回放一样轻松自然。

🎁 免费下载 SPAnalyzer 工具：支持 ST-Link/J-Link/U-Link 基础功能

👉 https://std.plus

💬 有问题欢迎留言，我们会持续分享更多STM32 实战案例 + Trace 技巧！
