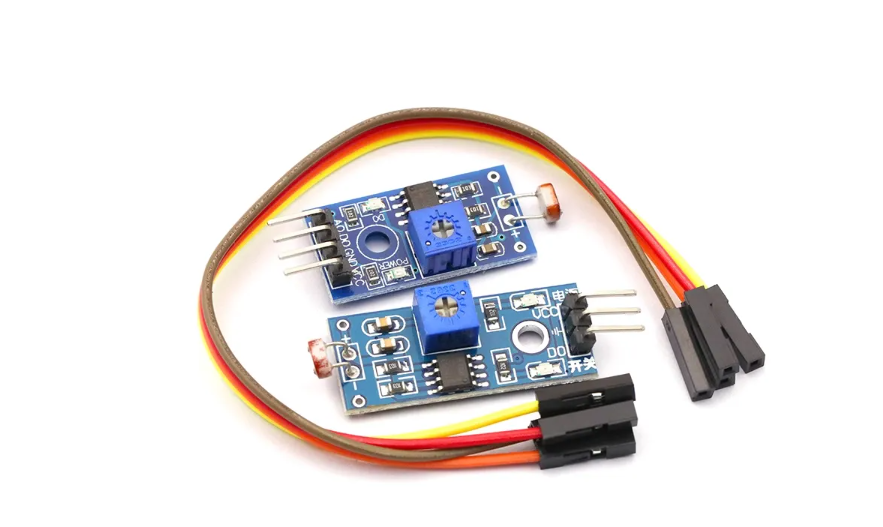

一、实物图

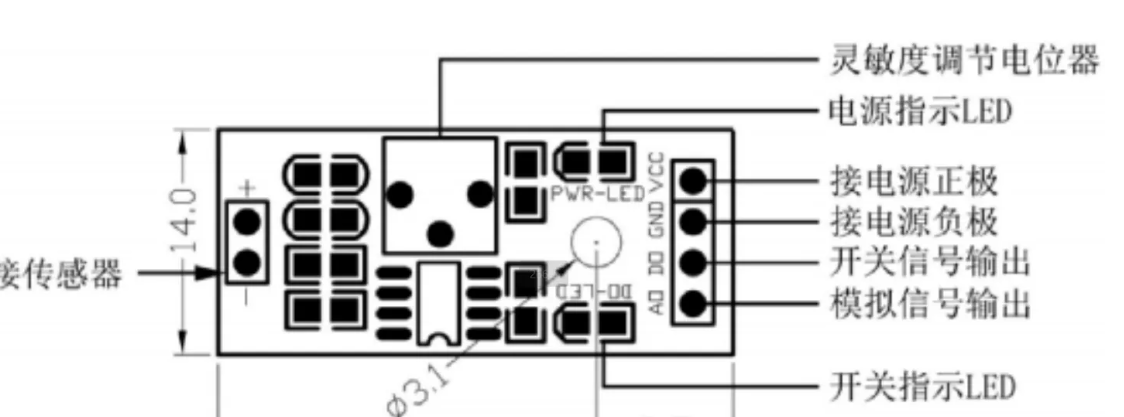

二、引脚介绍

VCC：供电正极（3.3 - 5V）
GND：供电负极
DO：数字开关量输出（光线超过设定阈值时输出低电平，否则输出高电平）
AO：模拟量输出
电位器：灵敏度调节 / 阈值设定（逆时针转增加亮度检测阈值，顺时针转减小亮度检测阈值）
开关指示灯：亮度低于设定阈值时熄灭，高于设定阈值时点亮2.原理图

三、程序设计

本程序控制通过光敏传感器控制led灯亮灭，黑暗环境灯亮，白天环境灯

接线（VCC-3.3V,GND-GND，DO-PB14）

（附件程序为ad通道和本程序）

guang.c

 #include "guang.h"


void GUANG_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  GPIO_InitTypeDef GPIO_InitStruct_IN = {0};
  __HAL_RCC_GPIOB_CLK_ENABLE();

  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_14, GPIO_PIN_SET);

  /*Configure GPIO pin : PtPin */
  GPIO_InitStruct_IN.Pin = GPIO_PIN_14;
  GPIO_InitStruct_IN.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct_IN.Pull = GPIO_PULLUP;
//  GPIO_InitStruct_IN.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct_IN);

}

guang.h

#ifndef __GUANG_H__
#define __GUANG_H__

#include "main.h"

void GUANG_GPIO_Init(void);

#endif

led.c

//初始化函数
void MX_GPIO_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOC_CLK_ENABLE();
  __HAL_RCC_GPIOD_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);


  /*Configure GPIO pin : PtPin */
  GPIO_InitStruct.Pin = LED_Pin;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(LED_GPIO_Port, &GPIO_InitStruct);

}
/**
  * @brief          控制led1亮灭函数
  * @param[in]      status: 为1时led灯点亮,为0时led灯熄灭
  * @retval         none
  */
void set_led(uint8_t status)
{
  if(status==1)
  {
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);
  }
  else
  {
    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);
  }
}

led.h

#ifndef __LED_H__
#define __LED_H__

#include "main.h"

void set_led(uint8_t status);

void MX_GPIO_Init(void);
#endif

main.c

void user_init_program(void)
{
  GUANG_GPIO_Init();
  MX_GPIO_Init();
}
/**
  * @brief          初始化函数,相当于Arduino的loop()函数,一直执行该函数
  * @param[in]      none
  * @retval         none
  */
int main(void)
{
   user_init_program();
   while(1)
      {
        if((GPIOB->IDR & (1<<14))==0)
           {
                HAL_Delay(10);
                if((GPIOB->IDR & (1<<14))==0)

				{
                   set_led(0);//灭
	            }
           }
	     else   set_led(1);//亮

      }

}

代码链接：https://pan.baidu.com/s/1Zb-JSzHR_Iq50QI81ZakEA
提取码：HHHH
