M0基础篇之UART

本文主要讲解了串口通信的配置与调试方法。首先，在代码讲解部分，强调了syscfg配置的重要性，特别是使能接收中断。接着，详细说明了串口调试时需注意的几点：确保选择正确的端口号、检查波特率设置以及跳线帽的连接。文章还提供了电脑串口通信的配置步骤，包括初始化系统配置、清空中断状态、使能串口中断以及编写串口中断服务函数。最后，提到字符串接收的代码编写需根据具体项目需求进行调整。这些步骤和注意事项对于确保

学习日记hhh

418人浏览 · 2025-05-12 14:53:13

学习日记hhh · 2025-05-12 14:53:13 发布

一、例程的讲解

（1）代码讲解

（2）syscfg配置

（3）串口调试时需注意

首先一定要看清楚是哪个端口号，这跟以前串口选择有点不一样

如若发送123但是串口没有反应，那么要检查几个地方

（1）端口是否选择正确

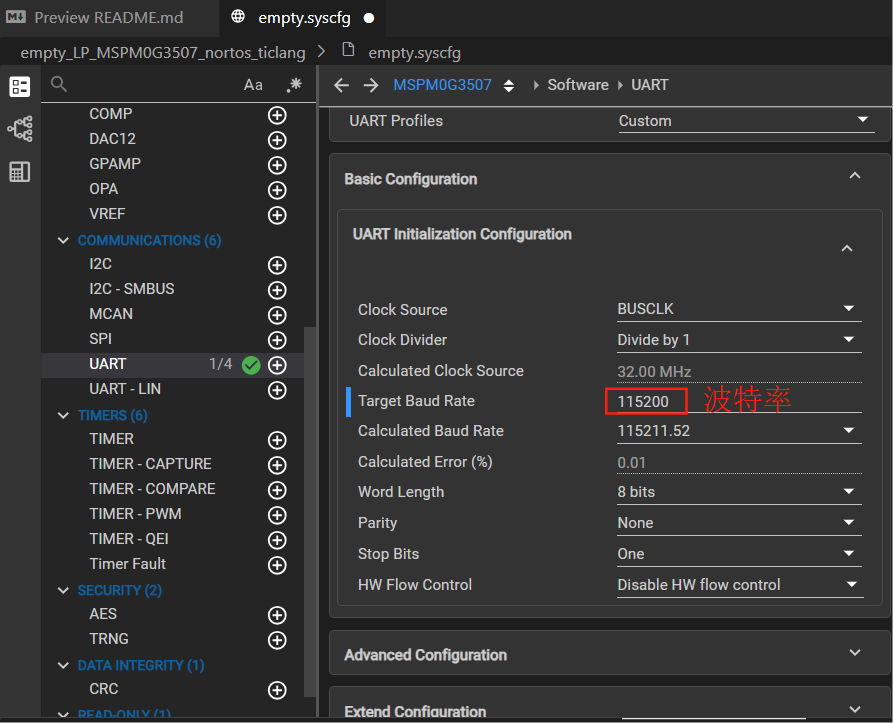

（2）波特率是否正确

（3）检查跳线帽

一般默认的出厂设置都是设置好了的

二、电脑的串口通信

（1）配置syscfg

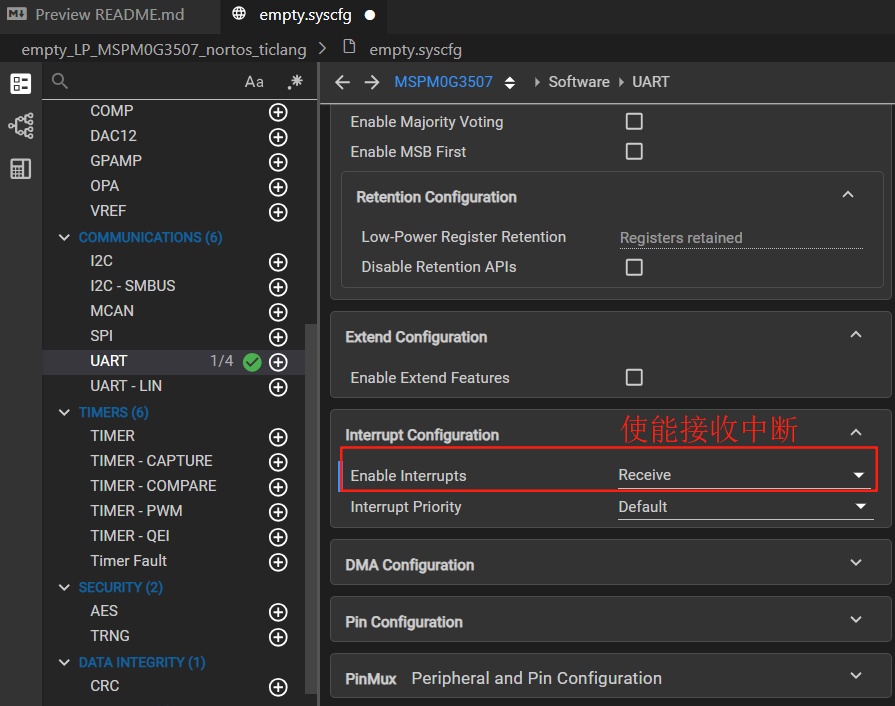

一定要记住使能接收中断！！！

（2）代码

#include "ti_msp_dl_config.h"

uint8_t gEchoData;

int main(void)
{
    SYSCFG_DL_init();

    /* （1）首先我们要清空这个中断的状态 */
    NVIC_ClearPendingIRQ(UART_0_INST_INT_IRQN);

    /* （2）使能这个串口中断 */
    NVIC_EnableIRQ(UART_0_INST_INT_IRQN);//这个函数不要写错了，不然会报错

    while (1)
    {

    }
}
/* （3）编写串口中断服务函数 */
void UART_0_INST_IRQHandler(void)
{
   //因为只使能了一个中断，所以不需要进行判断，不同于ADC
   gEchoData=DL_UART_Main_receiveData(UART_0_INST);//接收到的数据存在gEchoData里面
   DL_UART_Main_transmitData(UART_0_INST,gEchoData);//发送接收到的gEchoData
}
