Simulink模型中死区的插入
插入死区之后的电流波形(有效输出电压小,谐波比较大)根据ST的PWM模块死区插入方式,即下降沿保持不变,上升沿延迟死区时间。主要是通过Delay模块完成死区插入的实现。U相开关管加入死区后仿真效果,与ST逻辑一样。
·

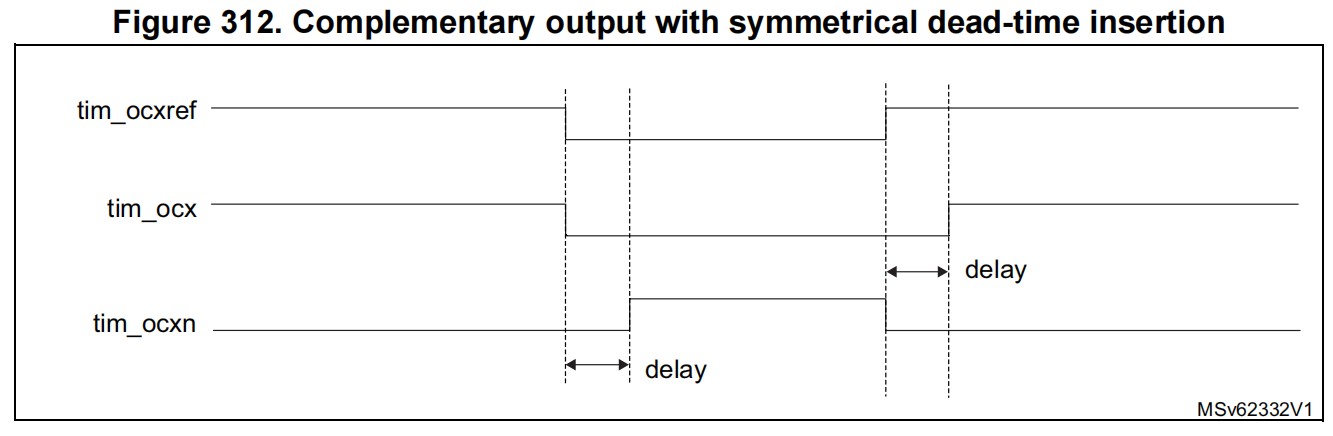

根据ST的PWM模块死区插入方式,即下降沿保持不变,上升沿延迟死区时间。

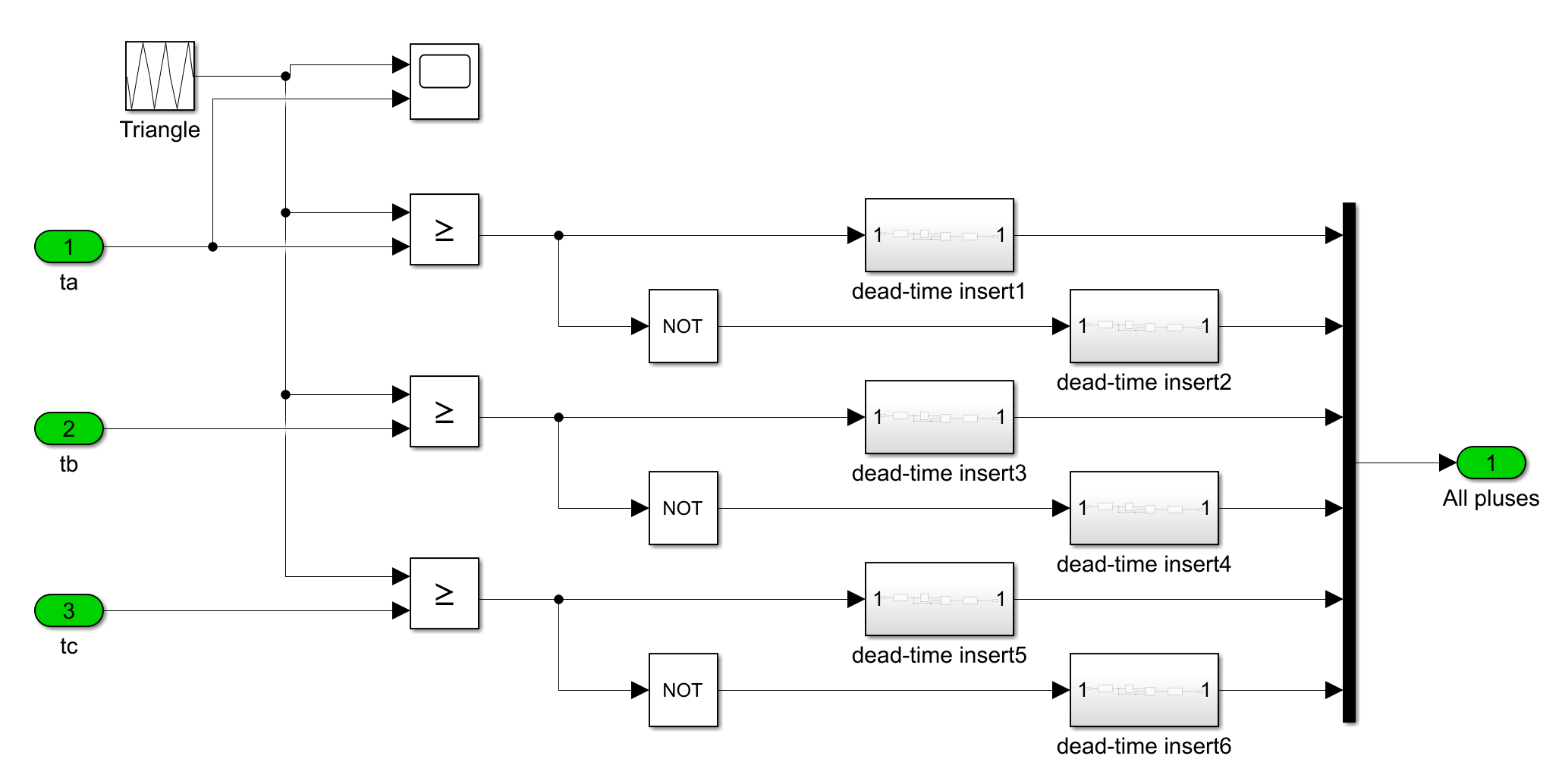

在Simulink中,通过以下方式进行死区插入:

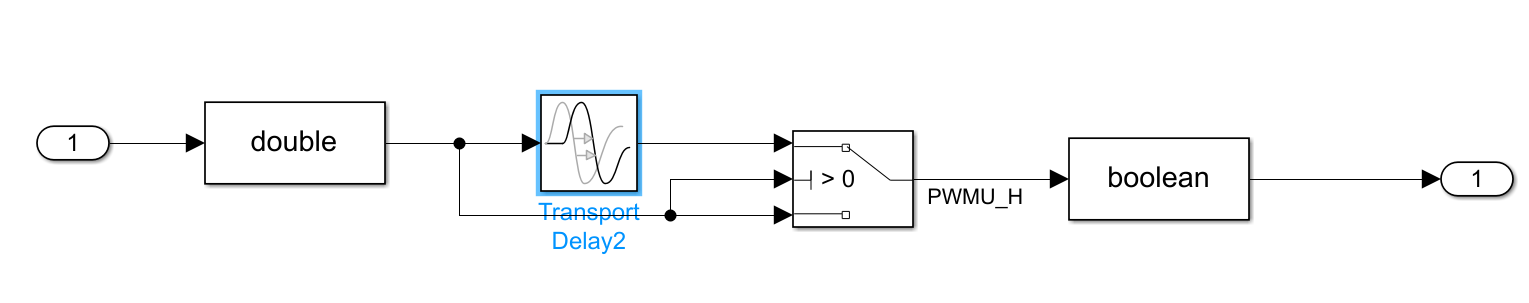

dead-time insert模块内部:

主要是通过Delay模块完成死区插入的实现。

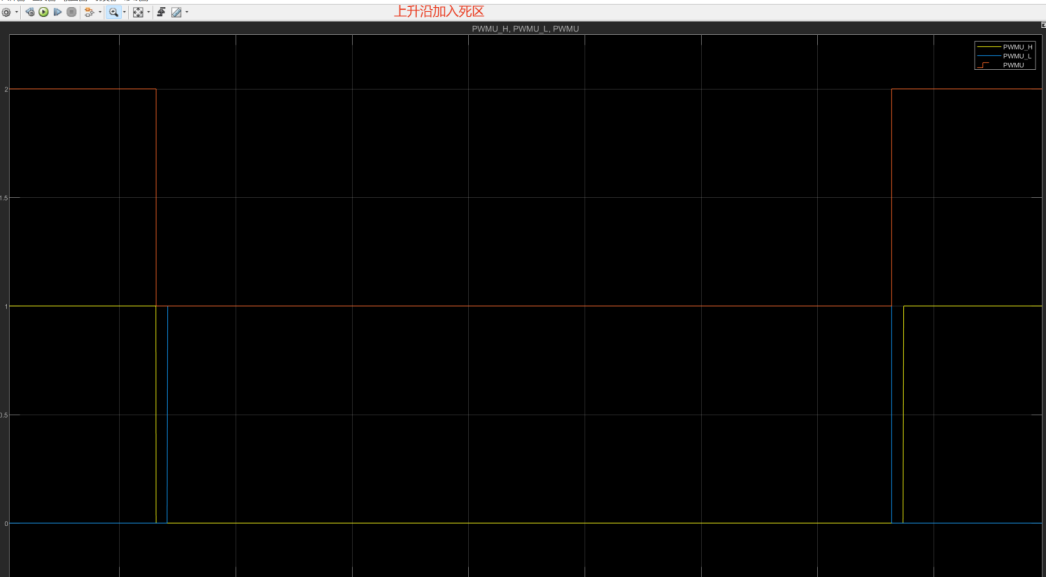

U相开关管加入死区后仿真效果,与ST逻辑一样

测试增加死区前后的电流波形:

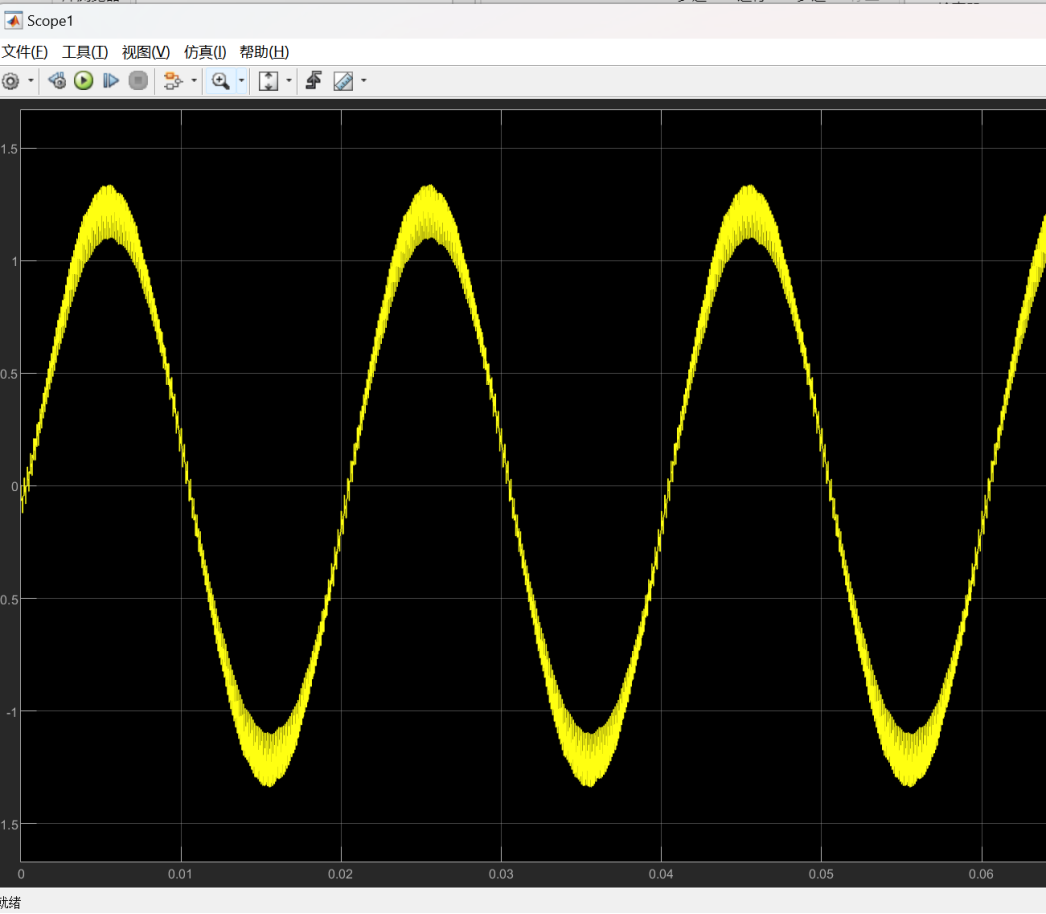

无死区电流波形

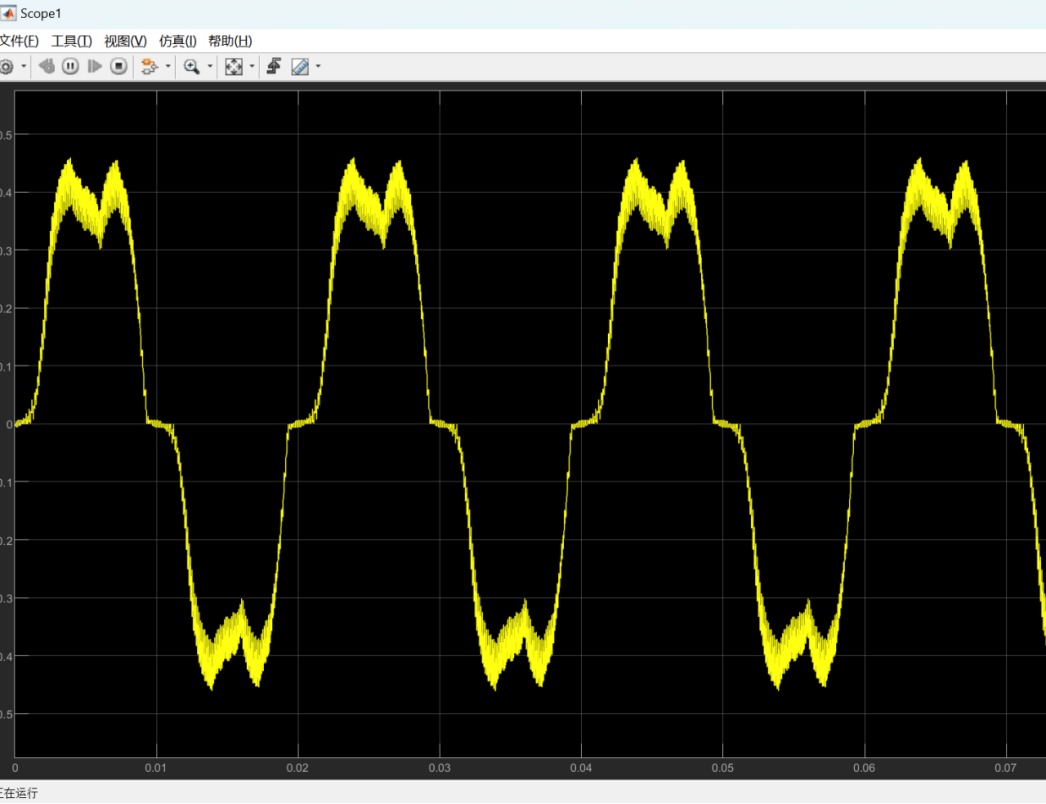

插入死区之后的电流波形(有效输出电压小,谐波比较大)
