OLED屏幕编程与驱动方法

OLED屏幕是一种自发光显示技术，无需背光，常见接口类型包括I2C、SPI和8080并行，典型分辨率为128x64或128x32，常用驱动芯片为SSD1306。硬件连接时，SCL和SDA分别连接MCU的I2C时钟线和数据线，VCC接3.3V或5V，GND共地。核心驱动原理涉及显存管理、控制指令和编程步骤，如初始化序列、显示控制函数和刷新机制。优化技巧包括双缓冲机制、动态刷新和硬件加速。典型问题解决

Made In SQL

1865人浏览 · 2025-05-15 13:18:21

Made In SQL · 2025-05-15 13:18:21 发布

一、OLED屏幕基础特性

显示类型：自发光、无需背光
接口类型：I2C/SPI/8080并行
典型分辨率：128x64或128x32
驱动芯片：SSD1306（最常见）

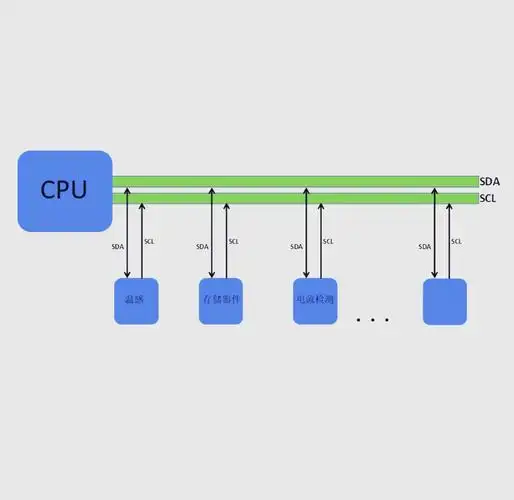

二、硬件连接方法（I2C接口）

SCL -> MCU的I2C时钟线
SDA -> MCU的I2C数据线
VCC -> 3.3V/5V（视模块而定）
GND -> 共地

三、核心驱动原理

显存管理：
- 128x64屏对应128x8字节GRAM
- 每个字节控制8个垂直像素点
控制指令：
- 0xAE/0xAF 关闭/开启显示
- 0x20 设置内存地址模式
- 0x21/0x22 设置列地址范围

四、关键编程步骤

初始化序列：
- 发送至少15条配置指令
- 包含时钟分频、复用率等参数
显示控制函数：
- 清屏函数（填充全0）
- 画点函数（修改GRAM位）
- 字符显示（调用字库）
刷新机制：
- 全屏刷新（耗时约2ms@400kHz）
- 局部刷新（需自定义实现）

五、优化技巧

双缓冲机制：
- 前台显示缓冲
- 后台绘制缓冲
动态刷新：
- 仅刷新变化区域
硬件加速：
- 使用DMA传输数据

六、典型问题解决方案

显示闪烁：
- 降低刷新频率
- 使用缓冲同步
显示残影：
- 增加清屏延迟
- 优化电荷泵配置
I2C通信失败：
- 检查上拉电阻（通常4.7KΩ）
- 确认设备地址（0x3C或0x3D）

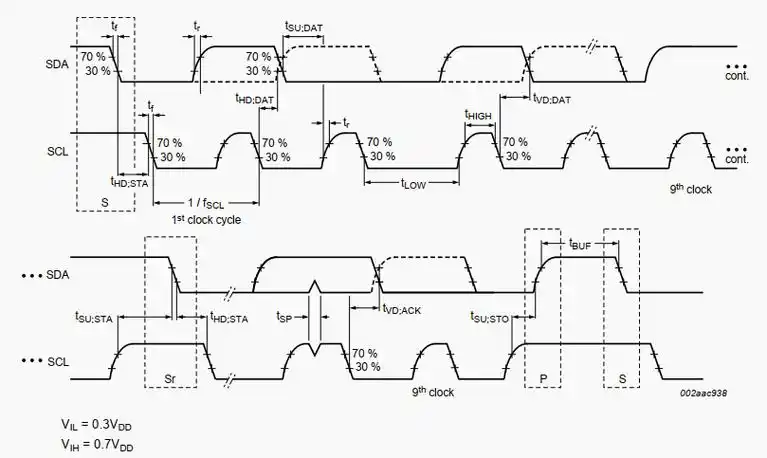

如何在STM32上配置和使用硬件I2C？

一、硬件连接

首先，确保OLED屏幕或其他I2C从设备的SCL和SDA引脚正确连接到STM32的对应I2C引脚。对于STM32F103系列，例如，I2C1的SCL引脚通常为PB6，SDA引脚为PB7。同时，确保SCL和SDA线上有适当的上拉电阻（一般取值为4.7kΩ至10kΩ）。

二、初始化I2C接口

‌启用I2C外设时钟‌：

使用STM32的标准外设库或HAL库，通过配置RCC寄存器来启用I2C外设的时钟。例如，对于I2C1，可以使用RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE)来启用时钟。
‌配置GPIO引脚‌：

将用于I2C通信的GPIO引脚配置为复用开漏输出模式。这通常涉及设置引脚的速度、模式等参数。例如，使用GPIO_InitTypeDef结构体来配置GPIO引脚。
‌初始化I2C外设‌：

配置I2C的工作模式（如标准模式或快速模式）、时钟频率、地址模式等参数。这通常通过I2C_InitTypeDef结构体来完成。例如，设置时钟频率为100kHz，地址模式为7位等。
‌启用I2C外设‌：

使用I2C_Cmd(I2C1, ENABLE)等函数来启用I2C外设，使其开始工作。

三、编写通信函数

‌发送数据‌：

使用I2C_SendData等函数来向从设备发送数据。在发送数据之前，通常需要生成起始条件，并发送从设备的地址。
‌接收数据‌：

使用I2C_ReceiveData等函数来从从设备接收数据。在接收数据之前，同样需要生成起始条件，并发送从设备的地址。
‌处理中断和事件‌：

STM32的I2C外设支持中断和事件机制，可以用于处理数据传输完成、错误等事件。可以通过配置NVIC和I2C的中断寄存器来启用和处理这些中断和事件。

四、测试与调试

完成以上步骤后，可以通过编写测试程序来验证I2C通信是否正常工作。例如，可以向OLED屏幕发送一些简单的显示指令，观察屏幕上的显示结果是否符合预期。

五、注意事项

‌时钟频率‌：确保I2C的时钟频率符合从设备的规格要求。过高的时钟频率可能导致通信失败。
‌地址模式‌：根据从设备的地址模式（7位或10位）来配置I2C外设。
‌上拉电阻‌：确保SCL和SDA线上有适当的上拉电阻，以保证在空闲状态下两根线为高电平。
‌错误处理‌：在通信过程中，可能会遇到各种错误（如仲裁丢失、应答失败等）。需要编写相应的错误处理代码来应对这些错误。

STM32硬件I2C中断处理的完整实现方法

一、中断类型及处理逻辑

主发送模式中断：
- EV5：起始条件已发送
- EV6：地址已发送
- EV8：数据寄存器空
- EV8_2：数据发送完成
主接收模式中断：
- EV5：起始条件已发送
- EV6：地址已发送
- EV7：数据接收完成
错误中断：
- BERR：总线错误
- ARLO：仲裁丢失
- AF：应答失败
- OVR：过载/欠载错误

二、关键配置步骤

中断优先级配置：
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = I2C1_EV_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
中断使能寄存器配置：
I2C_ITConfig(I2C1, I2C_IT_EVT | I2C_IT_ERR, ENABLE);

三、中断服务函数模板


void I2C1_EV_IRQHandler(void)
{
    switch(I2C_GetLastEvent(I2C1))
    {
        // 主发送模式处理
        case I2C_EVENT_MASTER_MODE_SELECT:
            // 处理地址发送完成
            break;

        case I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED:
            // 准备发送第一个数据
            I2C_SendData(I2C1, txBuffer[txIndex++]);
            break;

        case I2C_EVENT_MASTER_BYTE_TRANSMITTED:
            if(txIndex < txSize) {
                I2C_SendData(I2C1, txBuffer[txIndex++]);
            } else {
                I2C_GenerateSTOP(I2C1, ENABLE);
            }
            break;

        // 主接收模式处理
        case I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED:
            if(rxSize == 1) {
                I2C_AcknowledgeConfig(I2C1, DISABLE);
            }
            break;

        case I2C_EVENT_MASTER_BYTE_RECEIVED:
            rxBuffer[rxIndex++] = I2C_ReceiveData(I2C1);
            if(rxIndex == rxSize-1) {
                I2C_AcknowledgeConfig(I2C1, DISABLE);
            }
            break;
    }
}

void I2C1_ER_IRQHandler(void)
{
    uint32_t status = I2C_GetITStatus(I2C1, I2C_IT_ERR);

    if(status != RESET)
    {
        // 错误处理
        if(I2C_GetFlagStatus(I2C1, I2C_FLAG_AF))
        {
            // 应答失败处理
            I2C_ClearFlag(I2C1, I2C_FLAG_AF);
        }

        // 其他错误标志清除...
        I2C_ClearITPendingBit(I2C1, I2C_IT_ERR);
    }
}
